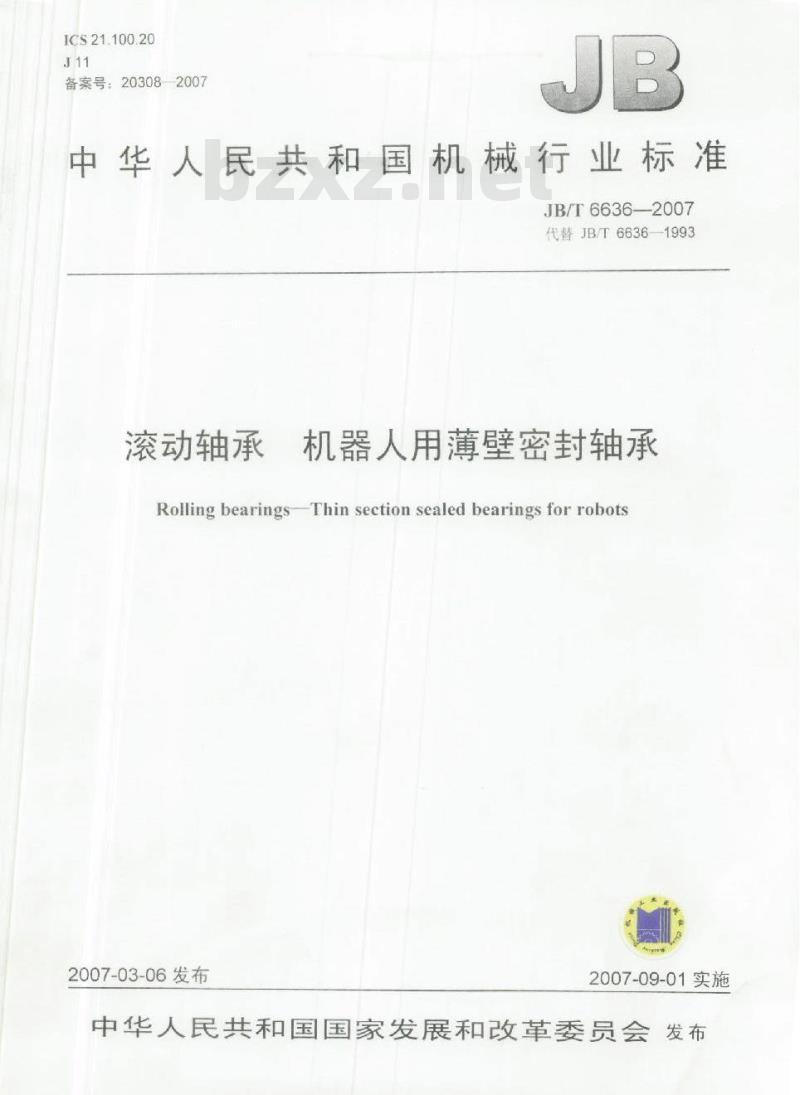

【机械行业标准(JB)】 滚动轴承 机器人用薄壁密封轴承

ICS21.100.20
备案号：203082007
中华人民共和国机械行业标准
JB/T6636-2007
代替JB/T66361993
滚动轴承
机器人用薄壁密封轴承
Rolling bearingsThin section sealed bearings for robots2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会 发布前言，

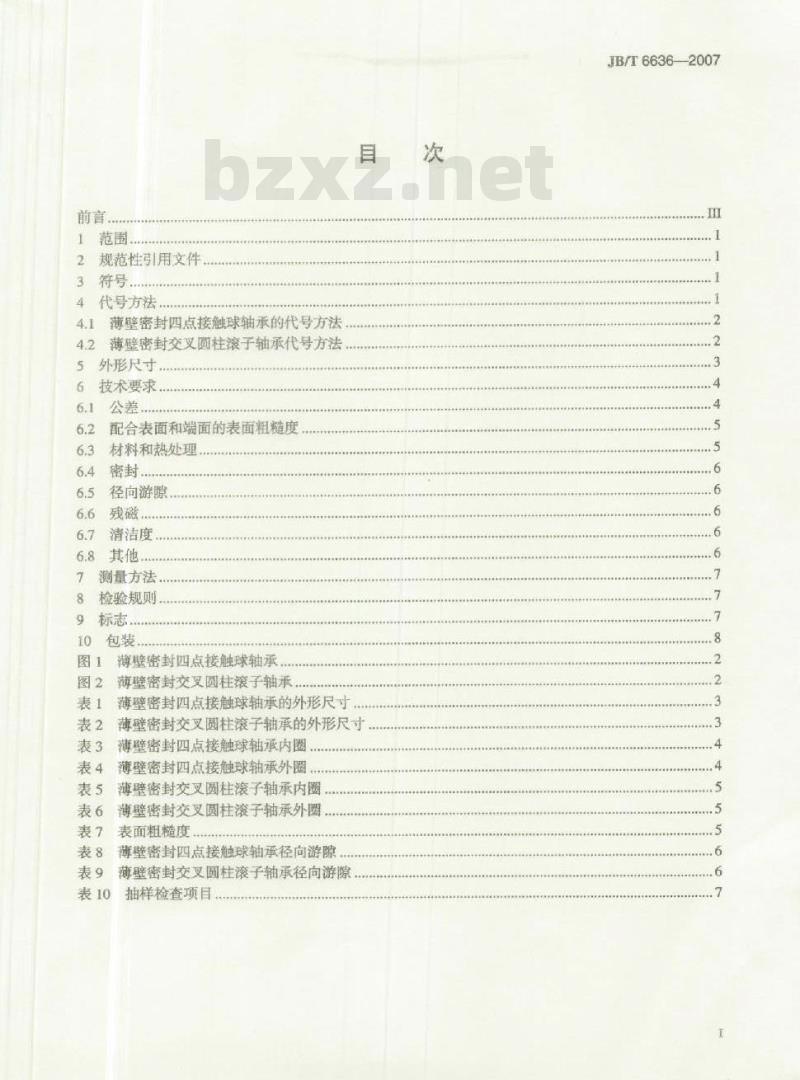

规范性引用文件
代号方法
薄壁密封四点接触球轴承的代号方法4.1
薄壁密封交叉圆柱滚子轴承代号方法42
外形尺寸
技术要求
配合表面和端面的表面粗糙度
材料和热处理
径向游
清洁度
测量方法
检验规则
10包装
薄壁密封四点接触球轴承
薄壁密封交叉圆柱滚子轴承
薄壁密封四点接触球轴承的外形尺寸，目
薄壁密封交叉圆柱滚子轴承的外形尺寸薄壁密封四点接触球轴承内圈
薄壁密封四点接触球轴承外圈
薄壁密封交叉圆柱滚子轴承内圈薄壁密封交叉圆柱滚子轴承外圈表面粗糙度
薄壁密封四点接触球轴承径向游隙薄壁密封交叉圆柱滚子轴承径向游隙抽样检查项目
JB/T6636-2007

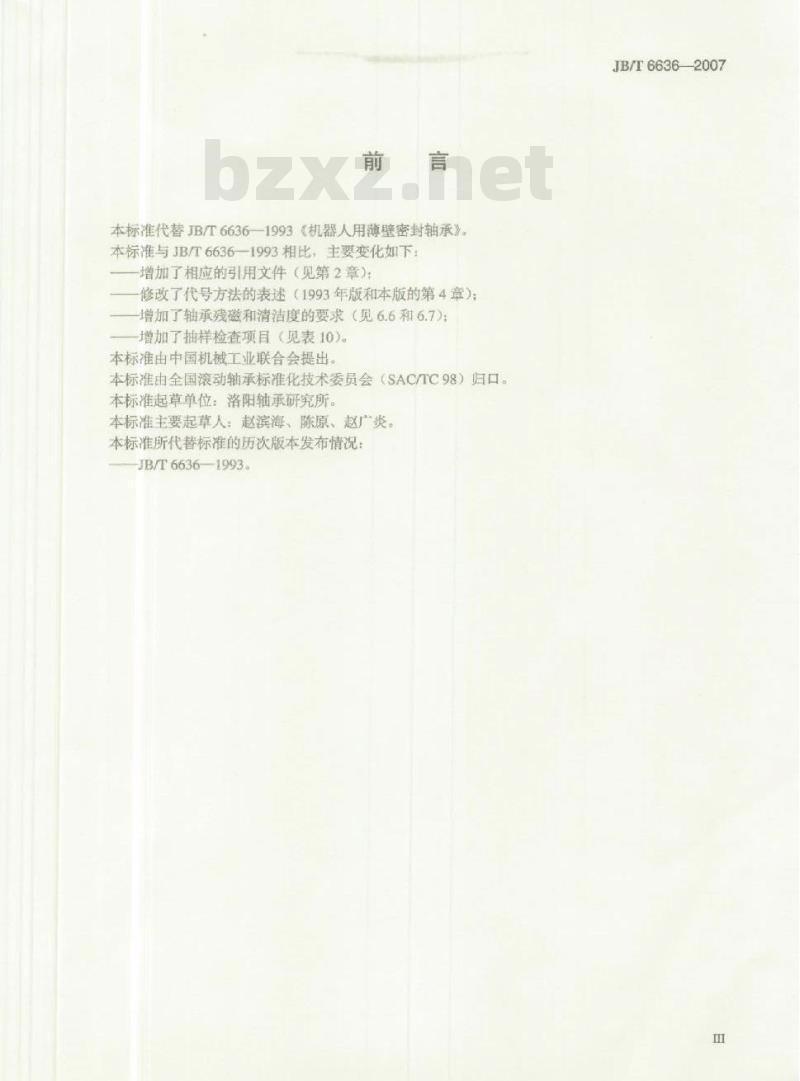

本标准代替JB/T66361993机器人用薄壁密封轴承》本标准与JB/T66361993相比，：主要变化如下：增加了相应的引用文件（见第2章）：修改了代号方法的表述（1993年版和本版的第4章）：增加了轴承残磁和清洁度的要求（见6.6和6.7）；增加了抽样检查项目（见表10）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口本标准起草单位：洛阳轴承研究所。本标准主要起草人：赵滨海、陈原、赵广炎。本标准所代替标准的历次版本发布情况：JB/T66361993。
JB/T66362007

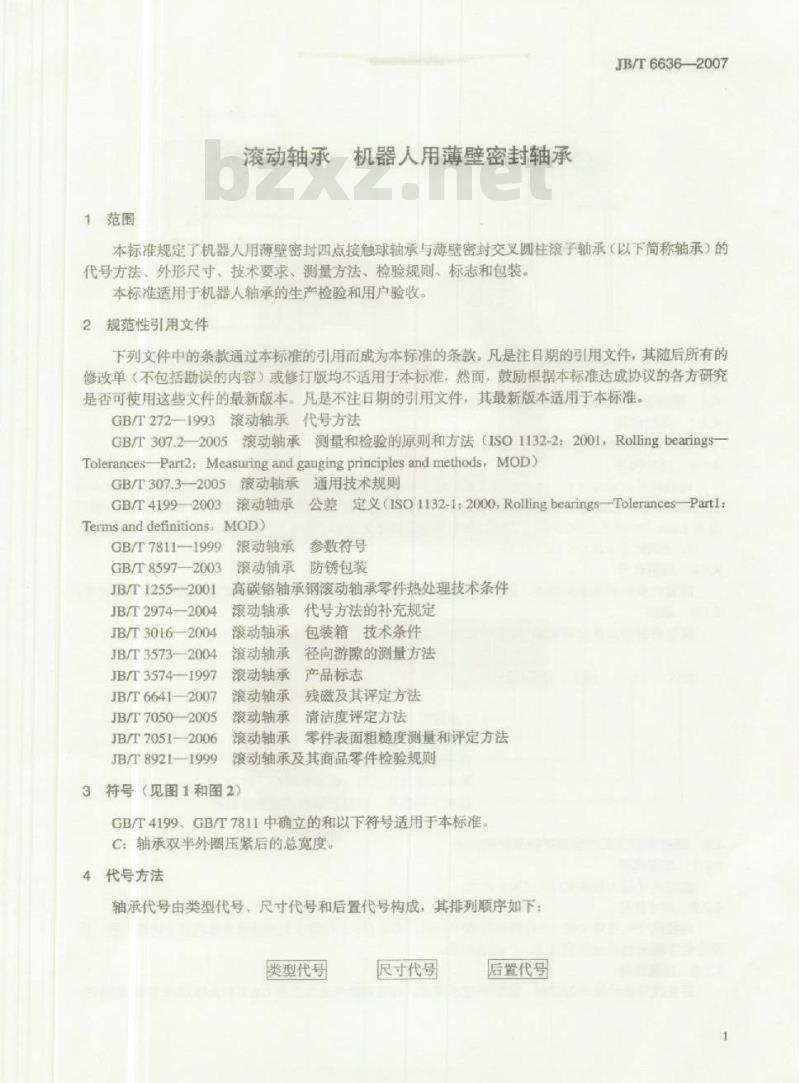

1范围
滚动轴承机器人用薄壁密封轴承JB/T66362007
本标准规定了机器人用薄壁密封四点接触球轴承与薄壁密封交叉圆柱滚子轴承（以下简称轴承）的代号方法、外形尺寸、技术要求、测量方法、检验规则、标志和包装。本标准适用于机器人轴承的生产检验和用户验收。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然面，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T272—1993滚动轴承代号方法GB/T307.2—2005滚动轴承测量和检验的原则和方法（ISO1132-2：2001，Rollingbearings—TolerancesPart2:Measuring andgaugingprinciples and methods，MOD)GB/T307.3-2005
GB/T41992003
滚动轴承通用技术规则
公差定义（ISO1132-1：2000，RollingbearingsTolerancesPartl：滚动轴承业
TermsanddefinitionsMOD)
GB/T78111999
GB/T85972003
JB/T1255-2001
JB/T2974-2004
JB/T30162004
JB/T3573-2004
JB/T35741997
JB/T6641-2007
JB/T70502005
JB/T7051-2006
JB/T8921—1999
滚动轴承
滚动轴承
参数符号
防锈包装
高碳铬轴承钢滚动轴承零件热处理技术条件滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
滚动轴承
代号方法的补充规定
包装箱技术条件
径向游隙的测量方法
产品标志
残磁及其评定方法
清洁度评定方法
零件表面粗糙度测量和评定方法滚动轴承及其商品零件检验规则3符号（见图1和图2）
GB/T4199、GB/T7811中确立的和以下符号适用于本标准C：轴承双半外圈压紧后的总宽度。4代号方法
轴承代号由类型代号、尺寸代号和后置代号构成，其排列顺序如下：类型代号
尺寸代号
后置代号
JB/T6636-2007
图1薄壁密封四点接触球轴承
4.1薄壁密封四点接触球轴承的代号方法4.1.1类型代号
类型代号用大写英文字母FPX表示。4.1.2尺寸代号
图2薄壁密封交叉圆柱滚子轴承
内径尺寸代号用3位～4位阿拉伯数字表示内径d的英寸数。左起第或第一和第二位数字表示内
径的整数部分：左起第三和第四位数字表示内径的分数部分，即00表示分数部分为0，04表示分数部分为1/4in，08表示分数部分为1/2in，12表示分数部分为3/4in：断面尺寸代号用大写英文字母U表示。注：断面尺寸=B或C×（D+d）124.1.3后置代号
后置代号表示轴承的密封、游隙等技术要求，其排列顺序及含义按GB/T272和JB/T2974的规定。4.1.4示例
薄壁密封四点接触球轴承FPXU10002RZJC2FPX
1000-2RZ/C2
2组游隙
两面带非接触式密封圈
内径代号（d=254.00mm）
轴承断面尺寸代号（U表示断面尺寸为12.7mm×9.525mm）轴承类型代号：薄壁密封四点接触球轴承4.2薄壁密封交叉圆柱滚子轴承代号方法4.2.1类型代号
类型代号用大写英文字母CRB表示。4.2.2尺寸代号
内径尺寸代号用4位～5位阿拉伯数字表示，前2位～3位数字表示轴承公称内径d的毫米数，后两位数字表示轴承公称宽度B、C的毫米数。4.2.3后置代号
后置代号表示轴承的密封、游隙等技术要求，其排列顺序及含义按GB/T272和JB/T2974的规定4.2.4示例
薄壁密封交叉圆柱滚子轴承CRB13025-2RS/C2CRB
外形尺寸
25-2RS/C2
2组游隙
两面带接触式密封圈
公称宽度的毫米数（B-C=25）
公称内径的毫米数（-130）
JB/T6636--2007
轴承类型代号：薄壁密封交叉圆柱滚子轴承5.1薄壁密封四点接触球轴承的外形尺寸按表1的规定。表
轴承代号
FPXU400-2RZ
FPXU404-2RZ
FPXU408-2RZ
FPXU412-2RZ
FPXU500-2RZ
FPXU508-—2RZ
FPXU600-2RZ
FPXU6082RZ
FPXU700-2RZbZxz.net
FPXU7082RZ
FPXU800-2RZ
FPXU900—2RZ
FPXU10002RZ
FPXU11002RZ
FPXU12002RZ
薄壁密封四点接触球轴承的外形尺寸mm
薄壁密封交叉圆柱滚子轴承的外形尺寸按表2的规定5.2
轴承代号
CRB30102RS
CRB40102RS
CRB50152RS
CRB6015-2RS
CRB70152RS
CRB80202RS
薄壁密封交叉圆柱滚子轴承的外形尺寸D
JB/T6636-2007
轴承代号
CRB90202RS
CRB10020-2RS
CRB11020-2RS
CRB12025-2RS
CRB13025—2RS
CRB14025-2RS
CRB15025-2RS
CRB200252RS
CRB25025-2RS
CRB300352RS
CRB400402RS
CRB50040-2RS
技术要求
6.1公差
表2（续）
6.1.1薄壁密封四点接触球轴承的公差应符合表3和表4的规定。薄壁密封交叉圆柱滚子轴承的公差应符合表5和表6的规定。6.1.2
表3薄壁密封四点接触球轴承内圈mm
上偏差
下偏差
上偏差
下偏差
薄壁密封四点接触球轴承外圈
上偏差
上偏差
下偏差
下偏差
上偏差
上偏差
表5薄壁密封交叉圆柱滚子轴承内圈Vap
下偏差
下偏差
配合表面和端面的表面粗糙度
薄壁密封交叉圆柱滚子轴承外圈Vpsp
JB/T6636—2007
上偏差
上偏差
下偏差
下偏差
薄壁密封四点接触球轴承及薄壁密封交叉圆柱滚子轴承配合表面和端面的表面粗糙度值应符合表7的规定。
表7表面粗糙度
轴承公称直径：m
内圈按内径查表，外圈按外径查表。6.3
材料和热处理
内圈内孔表面
外圈外圆柱表面
套圈端面
轴承套圈和滚动体用ZGCr15钢制造，热处理质量应符合JB/T1255的规定，轴承零件需经尺寸稳5
JB/T6636--2007
定处理。
6.4密封
轴承上的密封圈应平整，不允许超出轴承端面也不应与保持架（隔离件）相接触6.5径向游隙
6.5.1薄壁密封四点接触球轴承的径向游隙按表8的规定。6.5.2薄壁密封交叉圆柱滚子轴承的径向游隙按表9的规定。6.6残磁
轴承的残磁限值按JB/T6641的规定6.7
清洁度
轴承的清洁度由轴承制造
6.8其他
与用户协商确定
轴承的其他技术要求应符合GB/T307.3的规定：当轴承有特殊要求时，应由轴承制造厂与用户协商确定。
(D+a)n
薄壁密封四点接触球轴承径向游隙隙组别
表9薄整密封交叉圆柱滚子轴承径向游隙游陈组
(D+d)/2
测量方法
表9（续）
游隙组别m
轴承公差的测量方法按GB/T307.2的规定轴承表面粗糙度的测量方法按JB/T7051的规定轴承径向游隙的测量方法按JB/T3573的规定。7.3
轴承残磁的测量方法按JB/T6641的规定。7.4
轴承清洁度的测量方法按JB/T7050的规定7.5
检验规则
JB/T6636—2007
8.1成品轴承应按JB/T8921的规定进行抽样检查，抽样检查项目按表10的规定。使用一般检查水平Ⅱ级，主要检查项目AQL值为1.5，次要检查项目AOL值为4.0，或按制造厂与用户协商确定的抽样方案进行检验。
表10抽样检查项目
主要检查项目
AampsVaspVanp
ApupyVDpVDmp
Kers Sea
次要检查项目
配合表面和端面的表面粗糙度
标志和包装
每套合格轴承由制造厂质检部门出具包括下列项目实测数据的合格证8.2
a）单一平面平均内径偏差4dmp
b）单一平面平均外径偏差Apmp
c）内图径向跳动Km：
d）外圈径向跳动Kea
9标志
轴承的标志除按JB/T3574的规定外，还应在轴承内、外圈端面上标出K、K的最大值点，标记7
JB/T66362007
符号由制造厂自行规定。
10包装
经检验合格的成品轴承，其内包装按GB/T8597的规定，外包装按JB/T3016的规定
