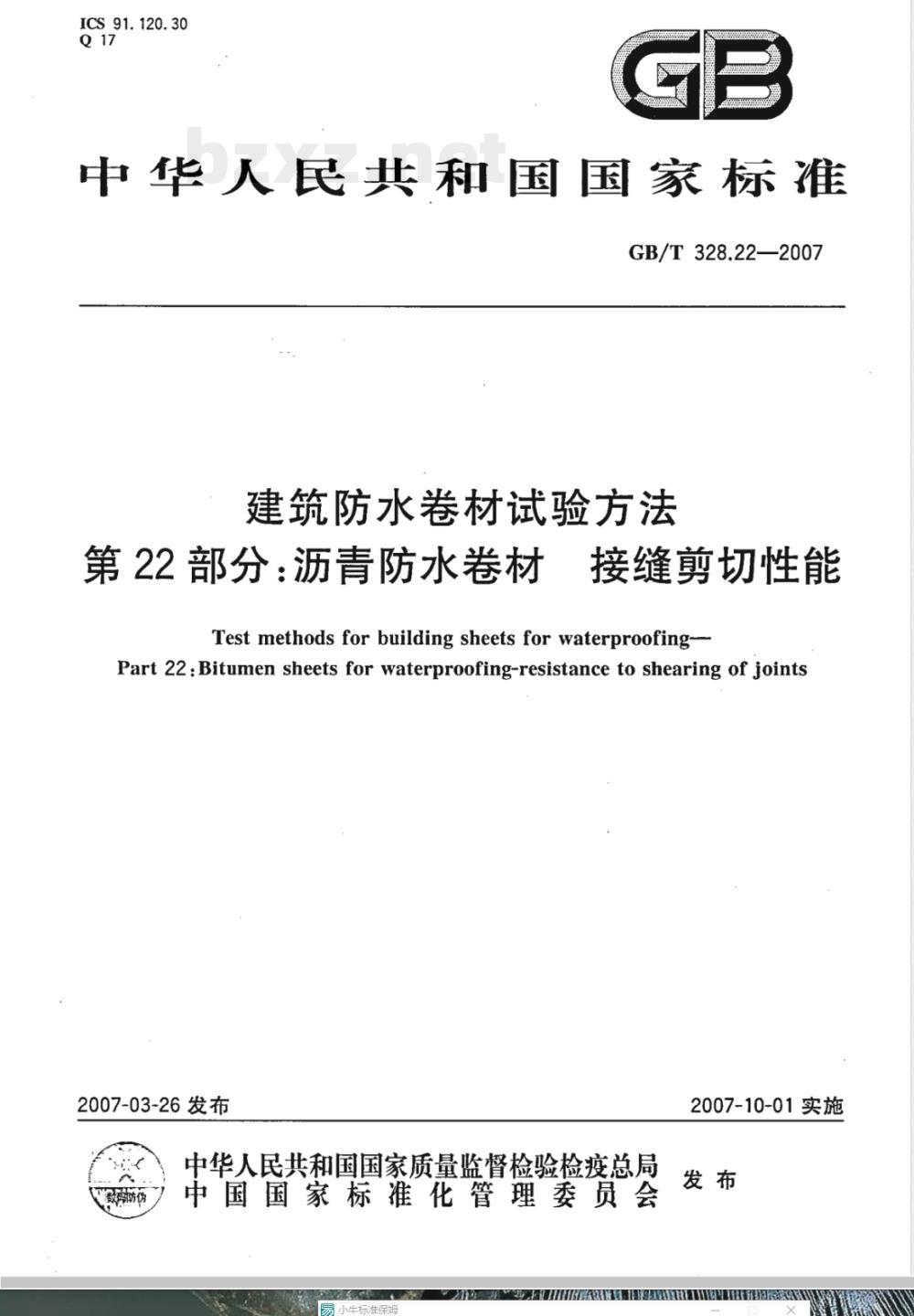

【国家标准(GB)】 建筑防水卷材试验方法 第22部分：沥青防水卷材 接缝剪切性能

ICS91.120.30
中华人民共和国国家标准
GB/T328.22—2007
建筑防水卷材试验方法
第22部分：沥青防水卷材
接缝剪切性能
Testmethodsforbuildingsheetsforwaterproofing-Part 22:Bitumen sheets for waterproofing-resistance to shearing of joints2007-03-26发布
中华人民共和国国家质量监督检验检疫总局数防仪
中国国家标准化管理委员会
2007-10-01实施

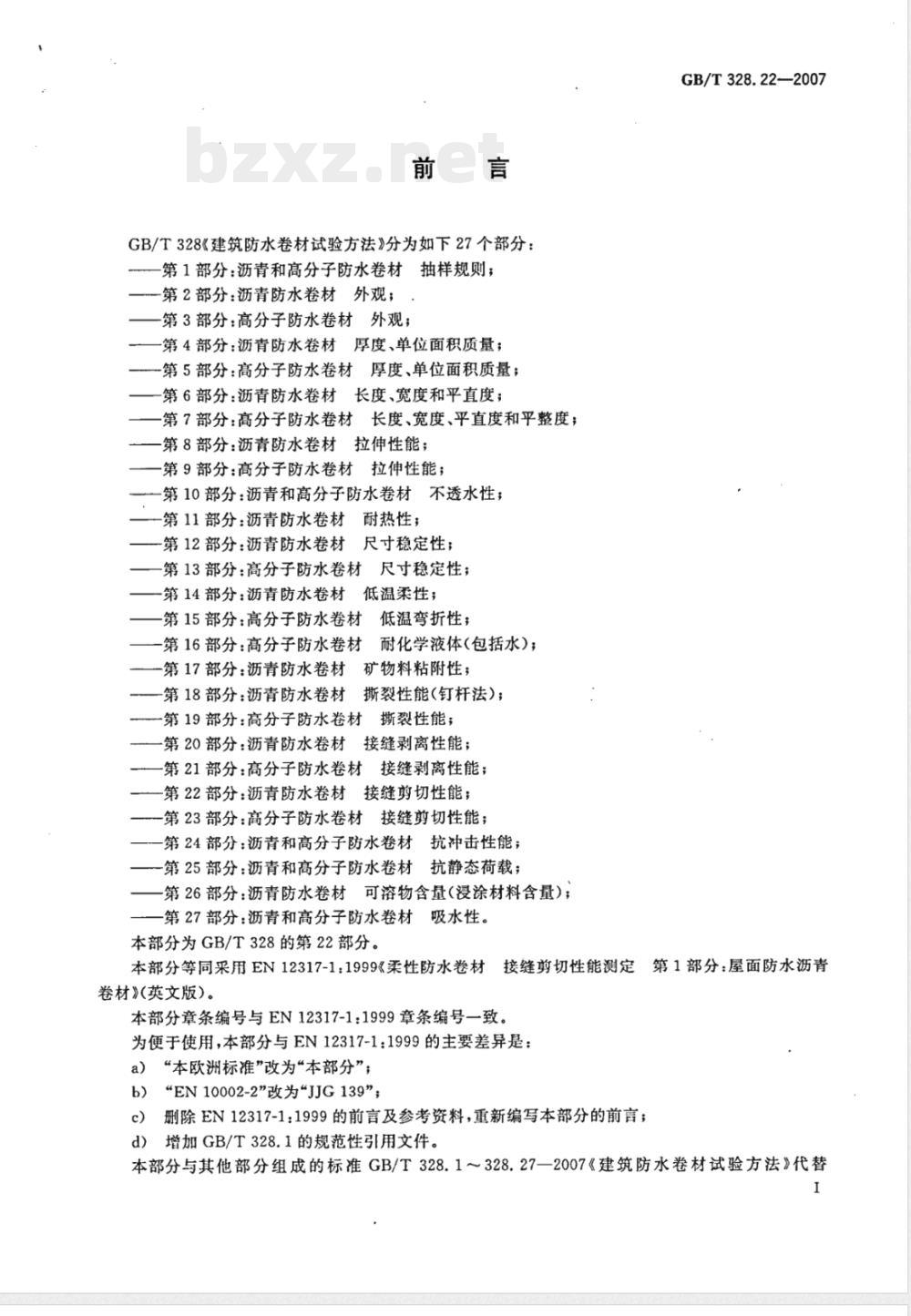

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；：第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材
第12部分：沥青防水卷材
耐热性：
尺寸稳定性：
第13部分：高分子防水卷材
第14部分：沥青防水卷材
尺寸稳定性：
低温柔性；
第15部分：高分子防水卷材
低温弯折性；
耐化学液体（包括水）；
第16部分：高分子防水卷材
矿物料粘附性；
第17部分：沥青防水卷材
第18部分：沥青防水卷材
撕裂性能（钉杆法）；
第19部分：高分子防水卷材
撕裂性能；
第20部分：沥青防水卷材
接缝剥离性能；
第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能：第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载；第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第22部分。
GB/T328.22—2007
接缝剪切性能测定第1部分：屋面防水沥青本部分等同采用EN12317-1：1999《柔性防水卷材卷材》（英文版）。
本部分章条编号与EN12317-1：1999章条编号一致。为便于使用，本部分与EN12317-1：1999的主要差异是：a）“本欧洲标准”改为“本部分”；b）“EN10002-2\改为\JJG139\删除EN12317-1：1999的前言及参考资料，重新编写本部分的前言；c）
d）增加GB/T328.1的规范性引用文件。本部分与其他部分组成的标准GB/T328.1～328.27—2007《建筑防水卷材试验方法》代替1
GB/T328.22-—2007

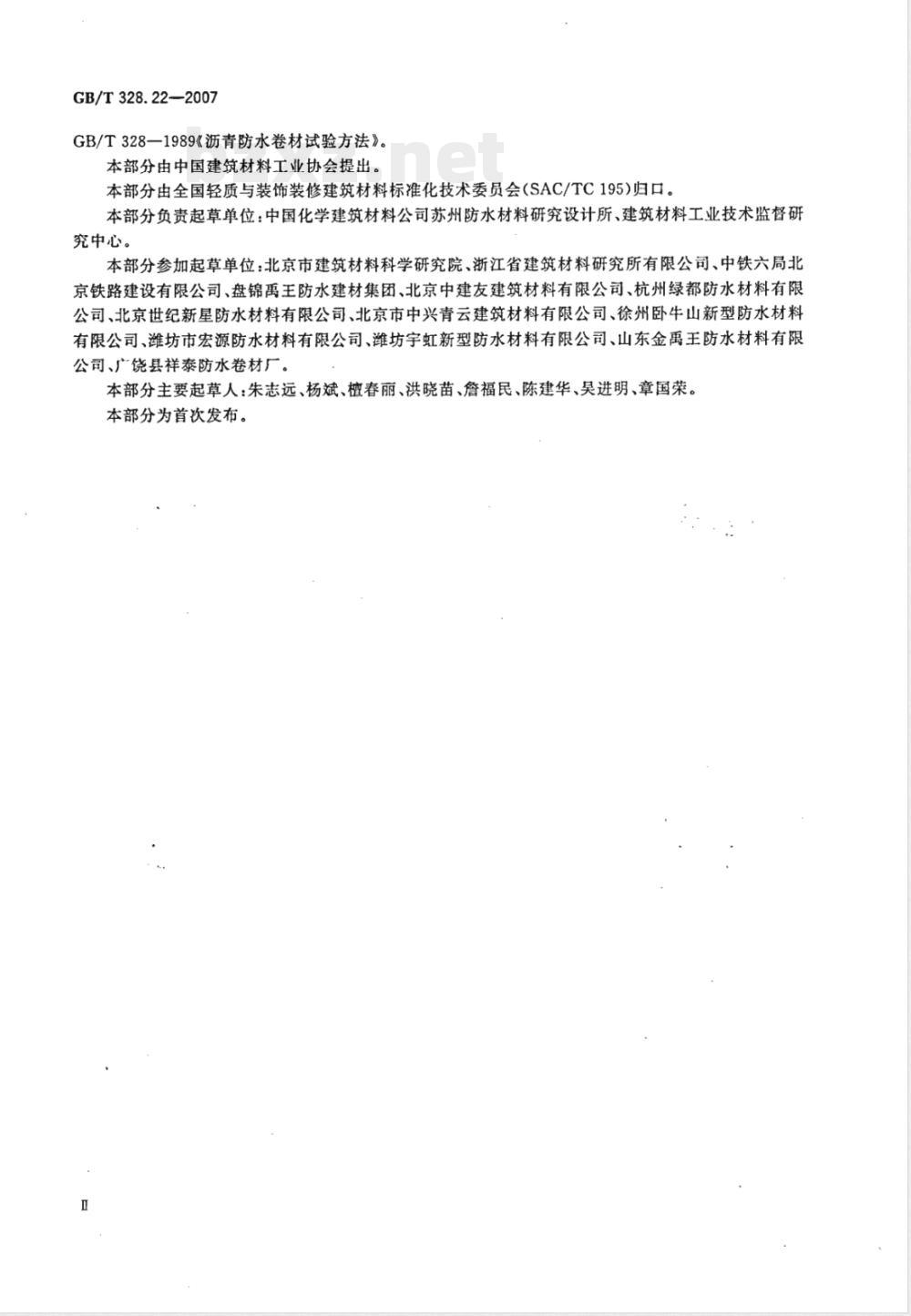

GB/T328—1989《沥青防水卷材试验方法》。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京世纪新星防水材料有限公司、北京市中兴青云建筑材料有限公司、徐州卧牛山新型防水材料有限公司、潍坊市宏源防水材料有限公司、潍坊宇虹新型防水材料有限公司、山东金禹王防水材料有限公司、广饶县祥泰防水卷材厂。本部分主要起草人：朱志远、杨斌、被春丽、洪晓苗、詹福民、陈建华、吴进明、章国荣。本部分为首次发布。

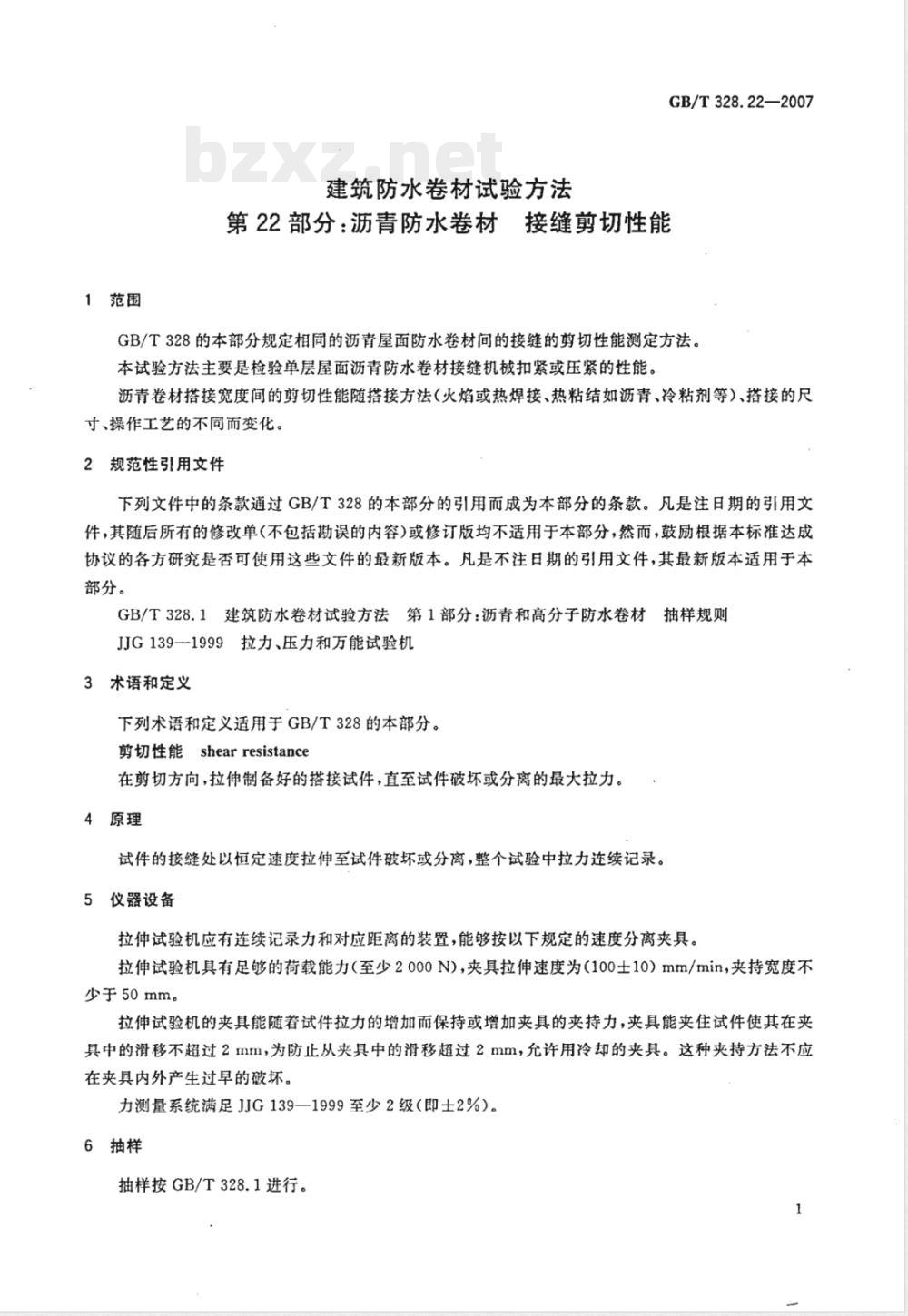

1范围
建筑防水卷材试验方法
GB/T328.22—2007
第22部分：沥青防水卷材
接缝剪切性能
GB/T328的本部分规定相同的沥青屋面防水卷材间的接缝的剪切性能测定方法。本试验方法主要是检验单层屋面沥青防水卷材接缝机械扣紧或压紧的性能。沥青卷材搭接宽度间的剪切性能随搭接方法（火焰或热焊接、热粘结如沥青、冷粘剂等）、搭接的尺寸、操作工艺的不同而变化。
2规范性引用文件
下列文件中的条款道过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则JJG139-1999拉力、压力和万能试验机3术语和定义
下列术语和定义适用于GB/T328的本部分。剪切性能shearresistance
在剪切方向，拉伸制备好的搭接试件，直至试件破坏或分离的最大拉力。4原理
试件的接缝处以恒定速度拉伸至试件破坏或分离，整个试验中拉力连续记录。5仪器设备
拉伸试验机应有连续记录力和对应距离的装置，能够按以下规定的速度分离夹具。拉伸试验机具有足够的荷载能力（至少2000N)，夹具拉伸速度为（100士10）mm/min，夹持宽度不少于50mm。
拉伸试验机的夹具能随着试件拉力的增加而保持或增加夹具的夹持力，夹具能夹住试件使其在夹具中的滑移不超过2mm，为防止从夹具中的滑移超过2mm，允许用冷却的夹具。这种夹持方法不应在夹具内外产生过早的破坏。
力测量系统满足JJG139—1999至少2级（即士2%）。6抽样
抽样按GB/T328.1进行。
GB/T328.22—2007

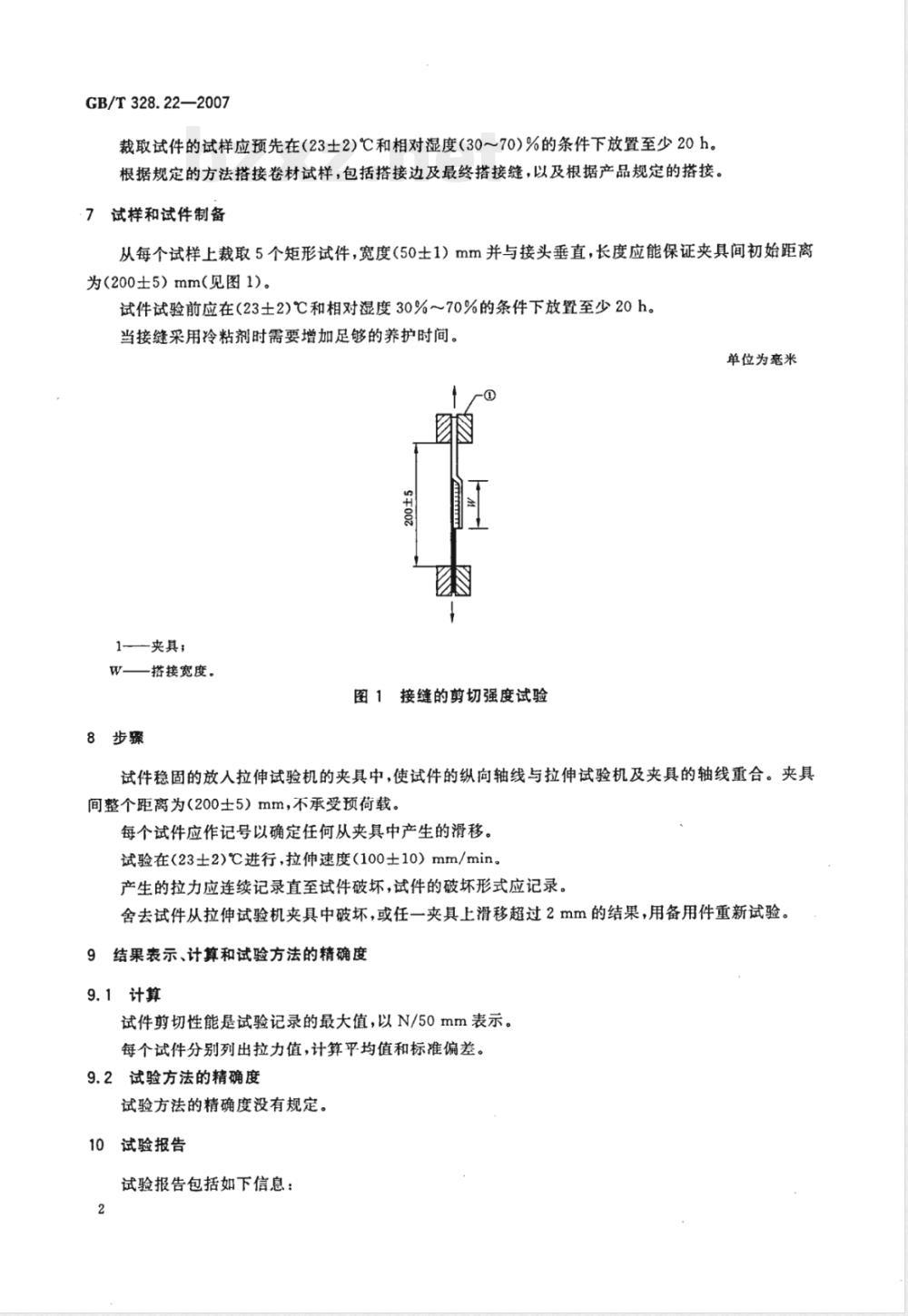

裁取试件的试样应预先在（23士2)℃和相对湿度（30～70)%的条件下放置至少20h。根据规定的方法措接卷材试样，包括搭接边及最终搭接缝，以及根据产品规定的搭接。7试样和试件制备
从每个试样上裁取5个矩形试件，宽度（50士1）mm并与接头垂直，长度应能保证夹具间初始距离为（200士5）mm（见图1）。
试件试验前应在(23土2)℃和相对湿度30%～70%的条件下放置至少20h。当接缝采用冷粘剂时需要增加足够的养护时间。单位为毫米
1——夹具；
W搭接宽度.
图1接缝的剪切强度试验
8步骤
试件稳固的放入拉伸试验机的夹具中，使试件的纵向轴线与拉伸试验机及夹具的轴线重合。夹具间整个距离为（200士5）mm，不承受预荷载。每个试件应作记号以确定任何从夹具中产生的滑移。试验在（23±2）℃进行，拉伸速度（100士10）mm/min。产生的拉力应连续记录直至试件破坏，试件的破坏形式应记录。舍去试件从拉伸试验机夹具中破坏，或任一夹具上滑移超过2mm的结果，用备用件重新试验。9结果表示、计算和试验方法的精确度9.1计算
试件剪切性能是试验记录的最大值，以N/50mm表示。每个试件分别列出拉力值，计算平均值和标准偏差。9.2试验方法的精确度
试验方法的精确度没有规定。
10试验报告
试验报告包括如下信息：
确定试验产品的所有必要细节；涉及的GB/T328的本部分及偏离；根据第6章的抽样信息；
根据第7章的制备试件信息和搭接方法的说明；根据9.1的试验结果；
试验日期。
GB/T328.22—2007
GB/T328.22-2007
中华人民共和国
国家标准
建筑防水卷材试验方法
第22部分：沥青防水卷材接缝剪切性能GB/T328.22—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印剧厂印剧各地新华书店经销
印张0.5字数9千字
开本880×1230
2007年6月第一版
2007年6月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
