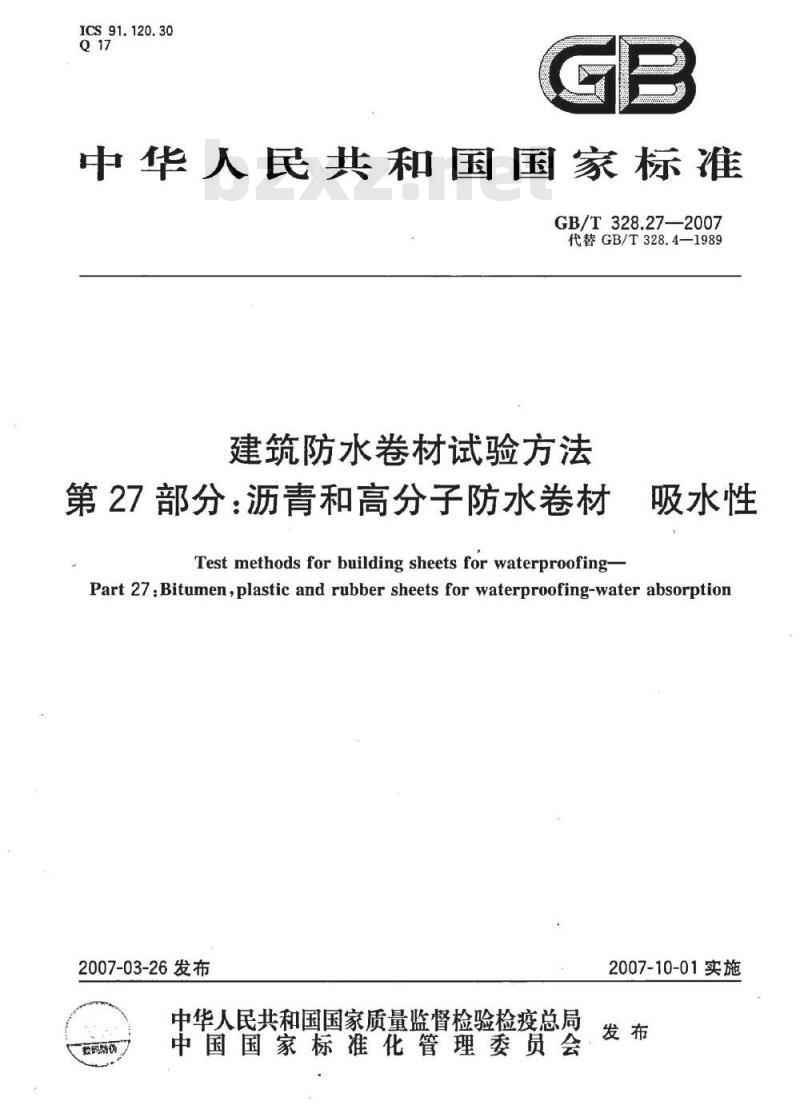

【国家标准(GB)】 建筑防水卷材试验方法 第27部分：沥青和高分子防水卷材 吸水性

ICS91.120.30
中华人民共和国国家标准
GB/T328.27—2007
代替GB/T328.4—1989
建筑防水卷材试验方法
第27部分：沥青和高分子防水卷材Testmethodsforbuilding sheetsforwaterproofing吸水性
Part 27:Bitumen,plastic and rubber sheets for waterproofing-water absorption2007-03-26发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会
2007-10-01实施

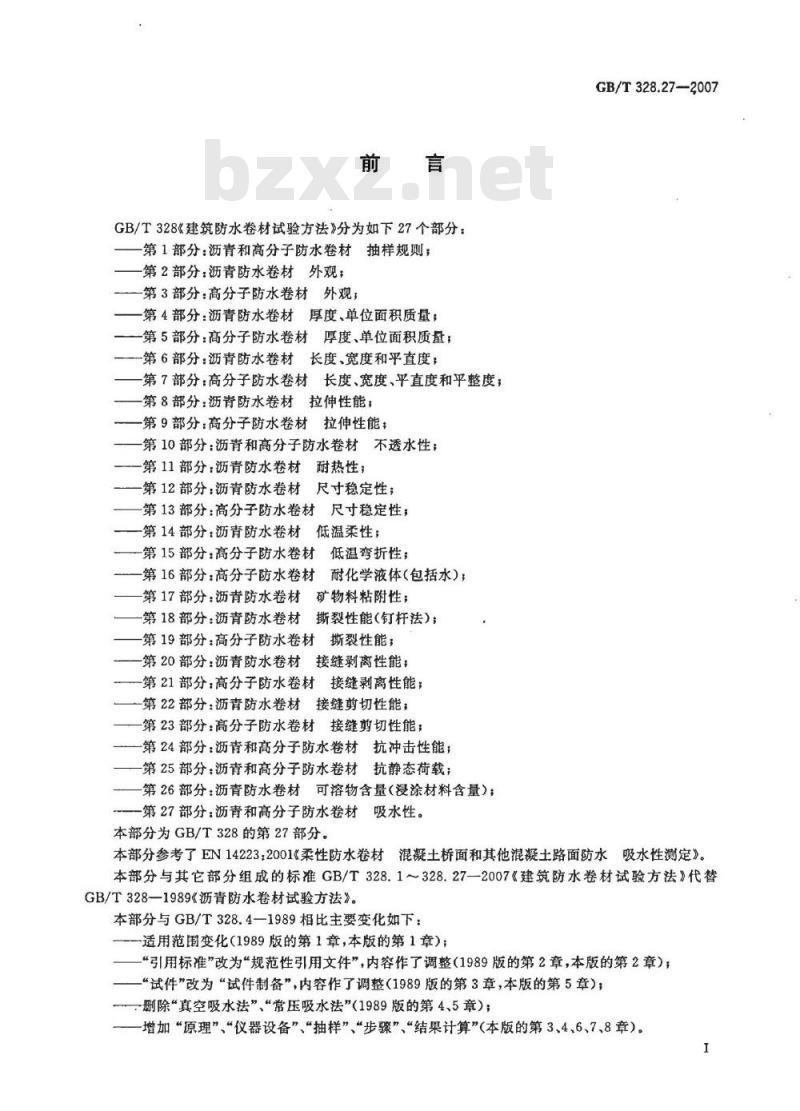

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；
第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；一第5部分：高分子防水卷材厚度、单位面积质量；一第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度，平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；-第18部分：沥青防水卷材撕裂性能（钉杆法）；第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能；一第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载；第26部分：沥青防水卷材可溶物含量（浸涂材料含量），第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第27部分。
GB/T328.27—2007
本部分参考了EN14223：2001《柔性防水卷材混凝土桥面和其他混凝土路面防水吸水性测定》。本部分与其它部分组成的标准GB/T328.1～328.27—2007《建筑防水卷材试验方法》代替GB/T328—1989《沥青防水卷材试验方法》。本部分与GB/T328.4—1989相比主要变化如下：适用范围变化（1989版的第1章，本版的第1章）；“引用标准”改为“规范性引用文件”，内容作了调整（1989版的第2章，本版的第2章）“试件”改为“试件制备”，内容作了调整（1989版的第3章，本版的第5章）；一删除真空吸水法”、“常压吸水法”（1989版的第4、5章）；一增加“原理”、“仪器设备”、“抽样”、“步骤”、“结果计算”（本版的第3、4、6、7、8章）。1
GB/T328.27—2007
本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京世纪新星防水材料有限公司、北京市中兴青云建筑材料有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司。
本部分主要起草人：朱志远、杨斌、詹福民、檀春丽、洪晓苗、陈文洁、陈建华。本部分所代替标准的历次版本发布情况为：GB328—1964、GB328-1973.GB/T328.4—1989。1范围

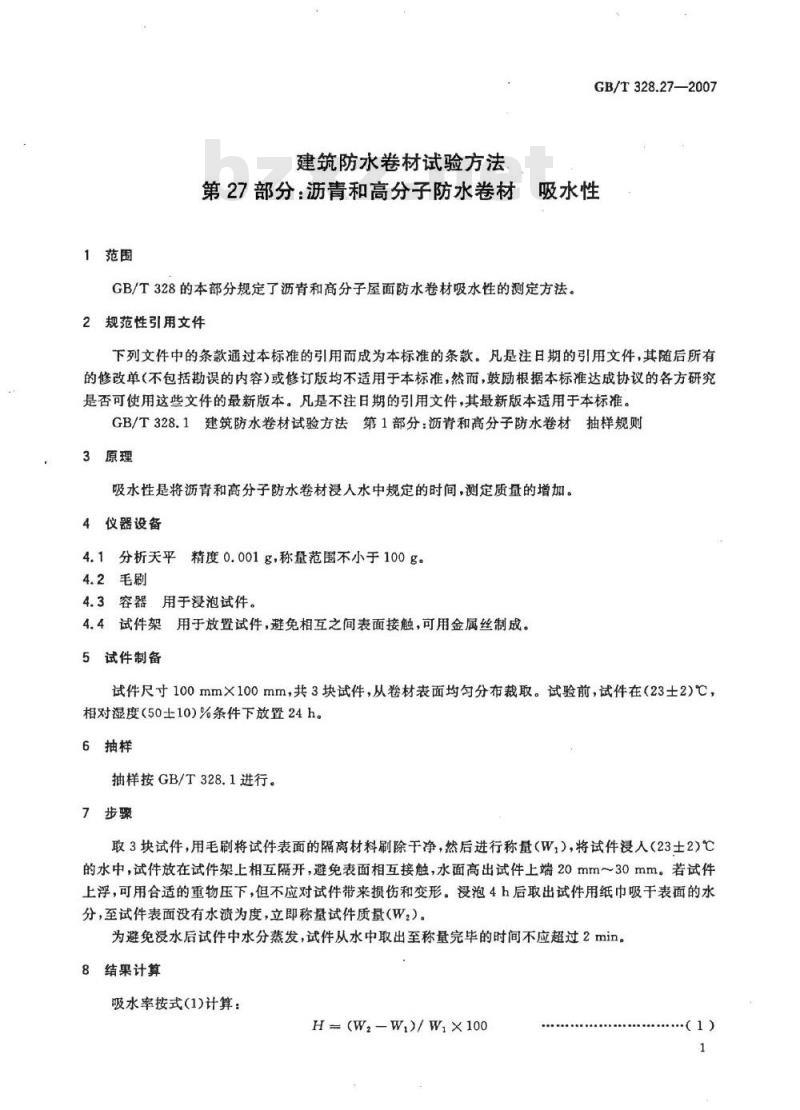

建筑防水卷材试验方法
第27部分：沥青和高分子防水卷材GB/T328.27—2007
吸水性bZxz.net
GB/T328的本部分规定了沥青和高分子屋面防水卷材吸水性的测定方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3原理
吸水性是将沥青和高分子防水卷材浸人水中规定的时间，测定质量的增加。4仪器设备
4.1分析天平精度0.001g，称量范围不小于100g。4.2毛刷
4.3容器用于浸泡试件。
4.4试件架用于放置试件，避免相互之间表面接触，可用金属丝制成。5试件制备
试件尺寸100mm×100mm，共3块试件，从卷材表面均匀分布裁取。试验前，试件在（23士2）℃，相对湿度（50士10）%条件下放置24h。6抽样
抽样按GB/T328.1进行。
7步骤
取3块试件，用毛刷将试件表面的隔离材料刷除干净，然后进行称量（W，），将试件浸人（23士2）℃的水中，试件放在试件架上相互隔开，避免表面相互接触，水面高出试件上端20mm～30mm。若试件上浮，可用合适的重物压下，但不应对试件带来损伤和变形。浸泡4h后取出试件用纸巾吸干表面的水分，至试件表面没有水渍为度，立即称量试件质量（W）。为避免浸水后试件中水分蒸发，试件从水中取出至称量完毕的时间不应超过2min。8结果计算
吸水率按式(1)计算：
H = (W, -W.)/ WX100
（1）
GB/T328.27—2007

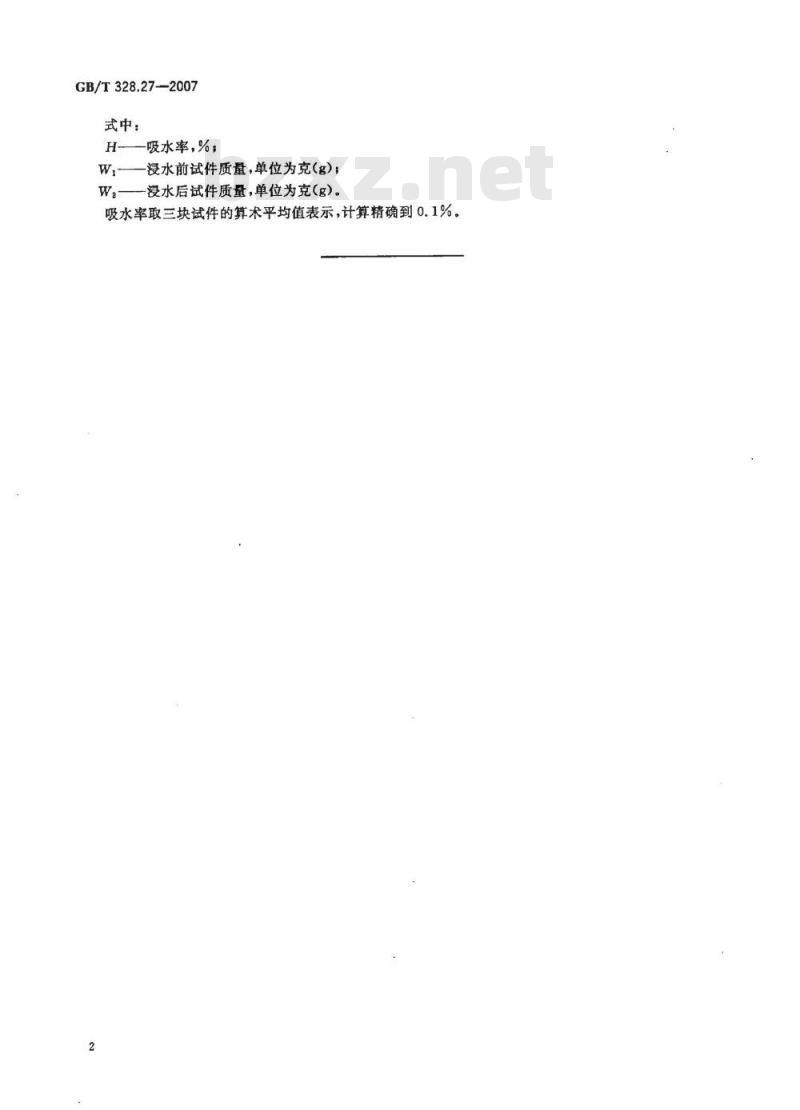

式中：
H-—吸水率，%，
W,——浸水前试件质量，单位为克(g)；W.
一浸水后试件质量，单位为克(g)。吸水率取三块试件的算术平均值表示，计算精确到0.1%。GB/T328.27-2007
中华人民共和国
国家标准
建筑防水卷材试验方法
第27部分：沥青和高分子防水卷材吸水性
GB/T328.27—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社杂皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数6千字
2007年6月第一次印刷
2007年6月第一版
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
