【国家标准(GB)】 建筑防水卷材试验方法 第26部分：沥青防水卷材 可溶物含量(浸涂材料含量)

ICS91.120.30
中华人民共和国国家标准
GB/T328.26—2007
代替GB/T328.2—1989
建筑防水卷材试验方法
第26部分：沥青防水卷材
可溶物含量（浸涂材料含量）
Testmethodsforbuilding sheetsforwaterproofingPart 26:Bitumen sheets for waterproofing-dissoulble composite of membrane(impregnated and coated asphalt amount)2007-03-26发布
中华人民共和国国家质量监督检验检疫总局超防
中国国家标准化管理委员会
2007-10-01实施
GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；-第2部分：沥青防水卷材外观；第3部分：高分子防水卷材外观，第4部分：沥青防水卷材厚度、单位面积质量第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度第7部分：高分子防水卷材长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉仲性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载：第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第26部分。www.bzxz.net
本部分参考DIN52123一1985《沥青卷材和聚合物卷材的检验》的相关部分。本部分代替GB/T328.2—1989《沥青防水卷材试验方法浸涂材料含量》。GB/T328.26—2007
本部分与其他部分组成的标准GB/T328.1～328.27—2007《建筑防水卷材试验方法》代替GB/T328-—1989《沥青防水卷材试验方法》。本部分与GB/T328.2—1989相比主要变化如下：一适用范围变化（1989版的第1章，本版的第1章）；“引用标准”改为“规范性引用文件”，内容作了调整（1989版的第2章，本版的第2章）；“仪器与材料”改为“仪器设备”，“试件”改为“试件”，“试验步骤”改为“步骤”，“试验结果计算与评定”改为“结果表示”，内容作了调整（1989版的第3、4、6、7章，本版的第5、7、8、9章）；I
GB/T328.26—2007

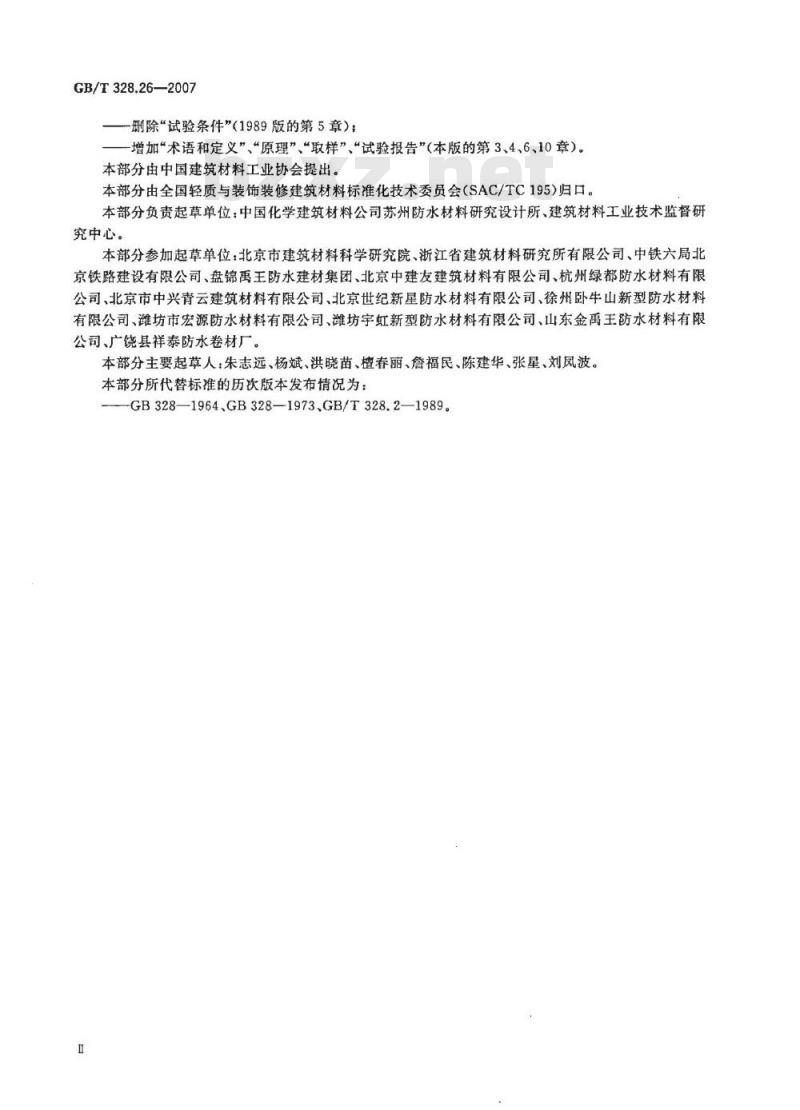

删除“试验条件”（1989版的第5章）；增加“术语和定义”、“原理”、“取样”、“试验报告”（本版的第3、4、6、10章）。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会（SAC/TC195）归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京市中兴青云建筑材料有限公司、北京世纪新星防水材料有限公司、徐州卧牛山新型防水材料有限公司、潍坊市宏源防水材料有限公司、潍坊宇虹新型防水材料有限公司、山东金禹王防水材料有限公司、广饶县祥泰防水卷材厂。本部分主要起草人：朱志远、杨斌、洪晓苗、檀春丽、詹福民、陈建华、张星、刘凤风波。本部分所代替标准的历次版本发布情况为：-GB328—1964、GB328—1973、GB/T328.21989。Ⅱ
1范围
建筑防水卷材试验方法
第26部分：沥青防水卷材
可溶物含量（浸涂材料含量）
GB/T328.26—2007
GB/T328的本部分规定了沥青屋面防水卷材可溶物含量或浸涂材料总量的测定方法。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则3术语和定义
下列术语和定义适用于GB/T328的本部分。3.1
浸涂材料含量impregnatedandcoatedasphaltamount单位面积防水卷材中除表面隔离材料和胎基外，可被选定溶剂溶出的材料和卷材填充料的质量。3.2
可溶物含量dissolublecompositeofmembrane单位面积防水卷材中可被选定溶剂溶出的材料的质量。4原理
试件在选定的溶剂中萃取直至完全后，取出让溶剂挥发，然后烘干得到可溶物含量，将烘干后的剩余部分通过规定的筛子的为填充料质量，筛余的为隔离材料质量，清除胎基上的粉末后得到胎基质量。5仪器设备
5.1分析关平称量范围大于100g，精度0.001g。5.2萃取器500mL索氏萃取器。
5.3鼓风烘箱温度波动度土2℃。5.4试样筛筛孔为315μm或其他规定孔径的筛网。5.5溶剂三氯乙烯（化学纯）或其他合适溶剂。5.6滤纸直径不小于150mm。
6抽样
抽样按GB/T328.1进行。
7试件制备
对于整个试验应准备3个试件。
GB/T328.26—2007
试件在试样上距边缘100mm以上任意裁取，用模板帮助，或用裁刀，正方形试件尺寸为(100±1）mm×（100±1）mm。
试件在试验前至少在（23士2)℃和相对湿度30%～70%的条件下放置20h。8步骤
每个试件先进行称量（M），对于表面隔离材料为粉状的沥青防水卷材，试件先用软毛刷刷除表面的隔离材料，然后称量试件（M,）。将试件用干燥好的滤纸包好，用线扎好，称量其质量（M，）。将包扎好的试件放人萃取器中，溶剂量为烧瓶容量的1/2～2/3，进行加热萃取，萃取至回流的溶剂第一次变成浅色为止，小心取出滤纸包，不要破裂，在空气中放置30min以上使溶剂挥发。再放入（105士2）℃的鼓风烘箱中干燥2h，然后取出放人干燥器中冷却至室温。将滤纸包从干燥器中取出称量（M），然后将滤纸包在试样筛上打开，下面放一容器接着，将滤纸包中的胎基表面的粉末都刷除下来，称量胎基（M，）。敲打震动试样筛直至其中没有材料落下，扔掉滤纸和扎线，称量留在筛网上的材料质量（M），称量筛下的材料质量（M。）。对于表面疏松的胎基（如聚酯毡、玻纤毡等），将称后的胎基（M.）放入超声清洗池中清洗，取出在（105士2)℃烘于1h，然后放人干爆器中玲却至室温，称量其质量（M.）。9结果表示、计算和试验方法的精确度·9.1计算
记录得到的每个试件的称量结果，然后按以下要求计算每个试件的结果，最终结果取三个试件的平均值。
9.1.1可溶物含量
可溶物含量按式(1)计算：
A=(Mz-M)×100
式中：
一可溶物含量，单位为克每平方米（g/m2）。9.1.2浸涂材料含置
（1）
表面隔离材料非粉状的产品浸涂材料含量按式（2）计算，表面隔离材料为粉状的产品浸涂材料含量按式（3）计算：
B=（M-M)×100-E
B=M,X100-E
式中：
B——浸涂材料含量，单位为克每平方米（g/m）；E胎基单位面积质量，单位为克每平方米（g/m2）。9.1.3表面隔离材料单位面积质量及胎基单位面积质量·（2)
·（3）
表面隔离材料为粉状的产品表面隔离材料单位面积质量按式（4)计算，其他产品的表面隔离材料单位面积质量按式(5)计算：
C=(M。-M)X100
C-Ms×100
式中：
C—表面隔离材料单位面积质量，单位为克每平方米（g/m2）。9.1.4填充料含盘
胎基表面疏松的产品填充料含量按式(6)计算，其他按式(7)计算：D=（M+M-M,)×100
（4）
·（5）
式中：
D=M.×100
-填充料含量，单位为克每平方米（g/m2）。D
9.1.5胎基单位面积质量
胎基表面疏松的产品胎基单位面积质量按式（8)计算，其他按式（9)计算：E=M×100
E=M×100
式中：
一胎基单位面积质量，单位为克每平方米（g/m）。E-
9.2试验方法的精确度
试验方法的精确度没有规定。
试验报告
试验报告至少包括以下信息：
相关产品试验需要的所有数据；涉及的GB/T328的本部分及偏离；根据第6章的抽样信息；
根据第7章的试件制备细节；
根据9.1的试验结果；
试验日期。
GB/T328.26—2007
（7）
P+++oe+-0+-oo
.（8）
GB/T328.26-2007
中华人民共和国
国家标准
建筑防水卷材试验方法
第26部分：沥青防水卷材
可溶物含盘（漫涂材料含盘）
GB/T328.26-2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2007年6月第一版2007年6月第一次印刷*
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
