【国家标准(GB)】 建筑防水卷材试验方法 第25部分：沥青和高分子防水卷材 抗静态荷载

ICS91.120.30

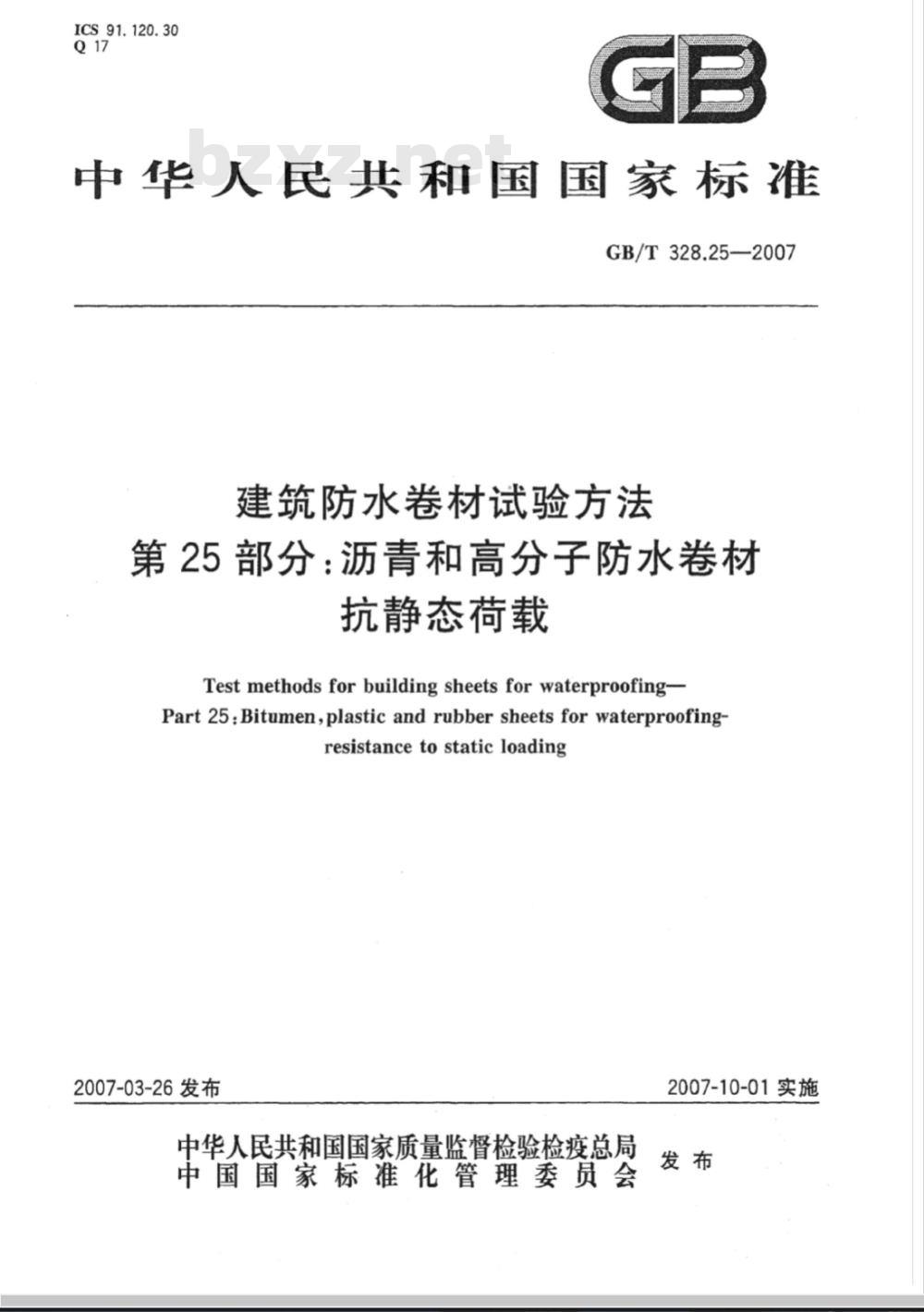

中华人民共和国国家标准
GB/T328.25--2007
建筑防水卷材试验方法
第25部分：沥青和高分子防水卷材抗静态荷载
Test methods for building sheets for waterproofing-Part 25:Bitumen,plastic and rubber sheets for waterproofingresistance to static loading2007-03-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施

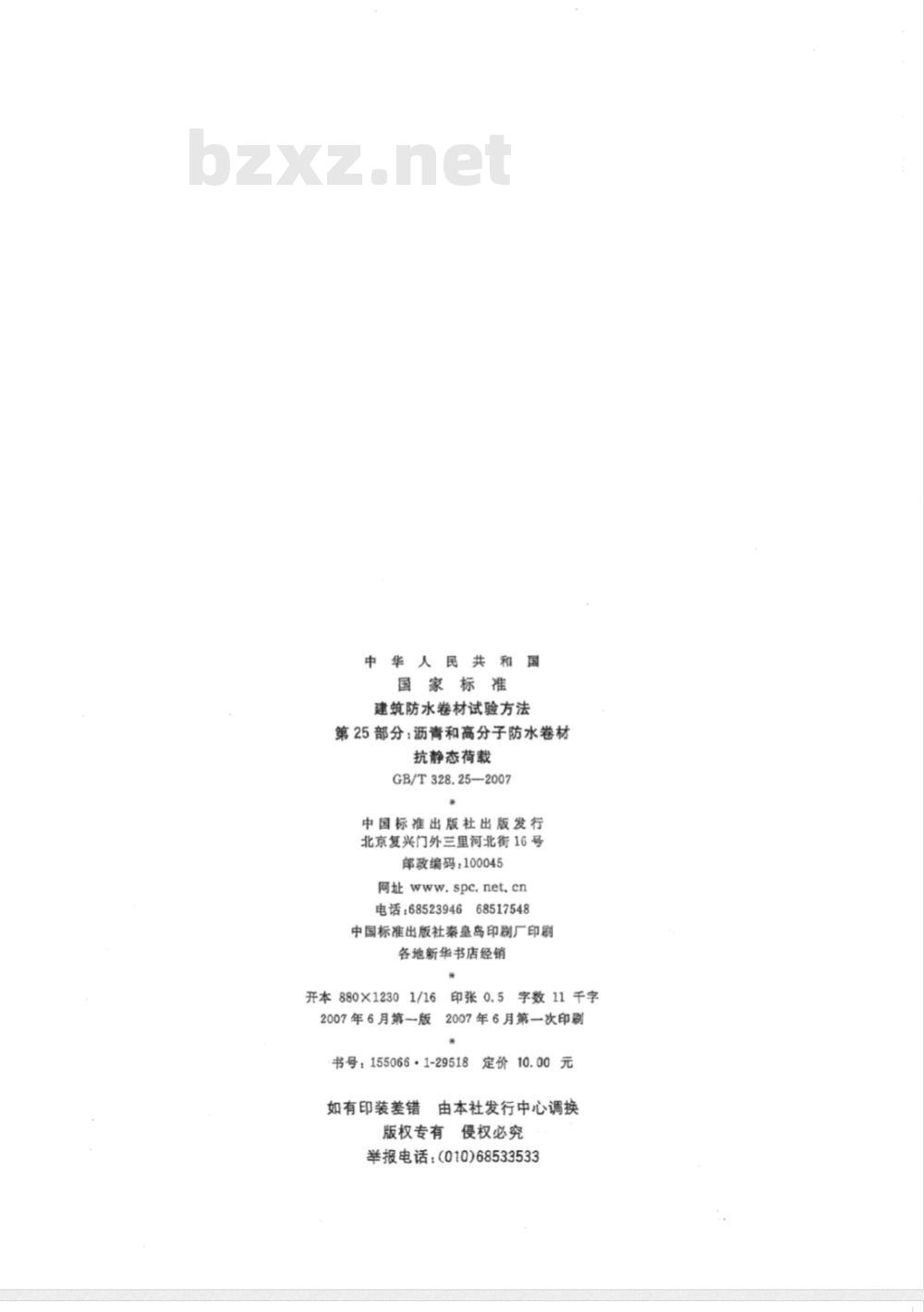

中华人民共和国
国家标准
建筑防水卷材试验方法
第25部分：沥青和高分子防水卷材抗静态荷载
GB/T328.25—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
郎政编码：100045www.bzxz.net
网址www.spc.net.cn
电话：68523946
68517548
中国标准出版社秦皇岛印剧厂印刷各地新华书店经销
开本880×12301/16
2007年6月第一版
印张0.5
字数11千字
2007年6月第一次印刷
书号：155066·1-29518
如有印装差错
定价10.00元
由本社发行中心调换
侵权必究
版权专有
举报电话：(010)68533533

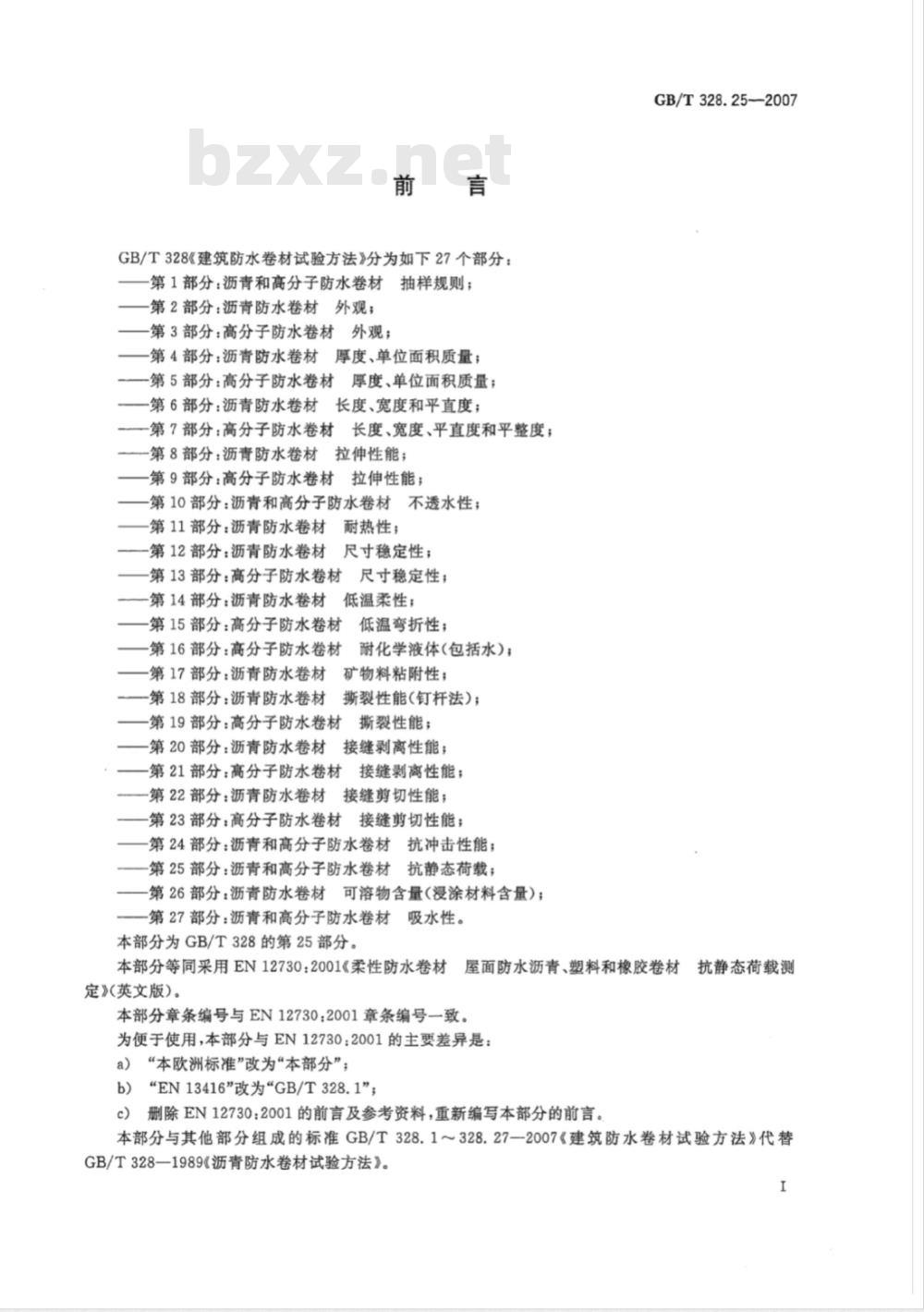

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；
第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；-第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材
长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能：第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载：第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第25部分。
GB/T328.25—2007
本部分等同采用EN12730：2001《柔性防水卷材抗静态荷载测
屋面防水沥青、塑料和橡胶卷材定》（英文版）。
本部分章条编号与EN12730：2001章条编号一致。为便于使用，本部分与EN12730：2001的主要差异是：a）“本欧洲标准”改为“本部分”；b）“EN13416”改为\GB/T328.1”；删除EN12730：2001的前言及参考资料，重新编写本部分的前言。本部分与其他部分组成的标准GB/T328.1～328.27一2007《建筑防水卷材试验方法》代替GB/T328一1989《沥青防水卷材试验方法》。I
GB/T328.25—2007

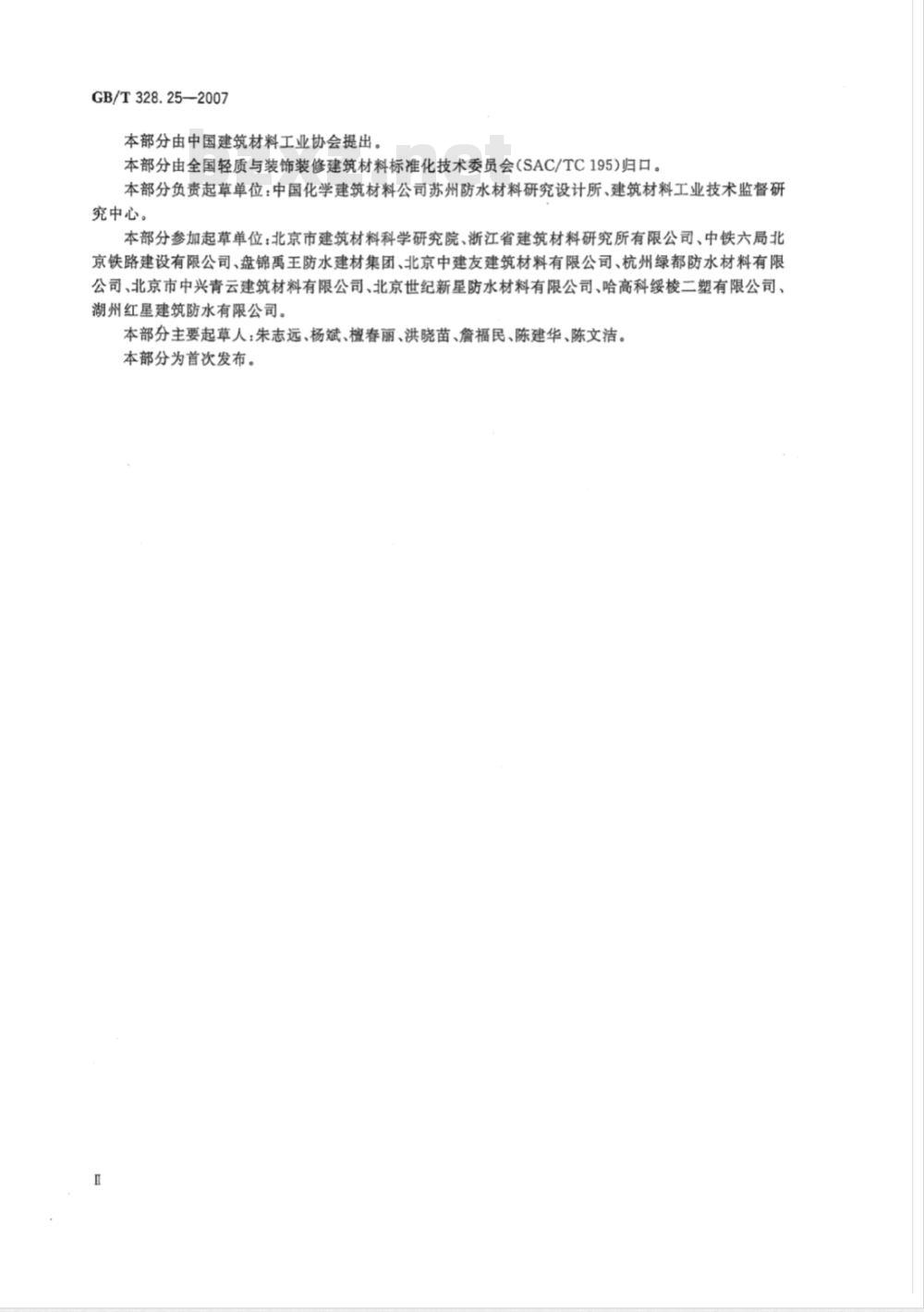

本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、盘锦禹王防水建材集团、北京中建友建筑材料有限公司、杭州绿都防水材料有限公司、北京市中兴青云建筑材料有限公司、北京世纪新星防水材料有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司。
本部分主要起草人：朱志远、杨斌、檀春丽、洪晓苗、詹福民、陈建华、陈文洁。本部分为首次发布。

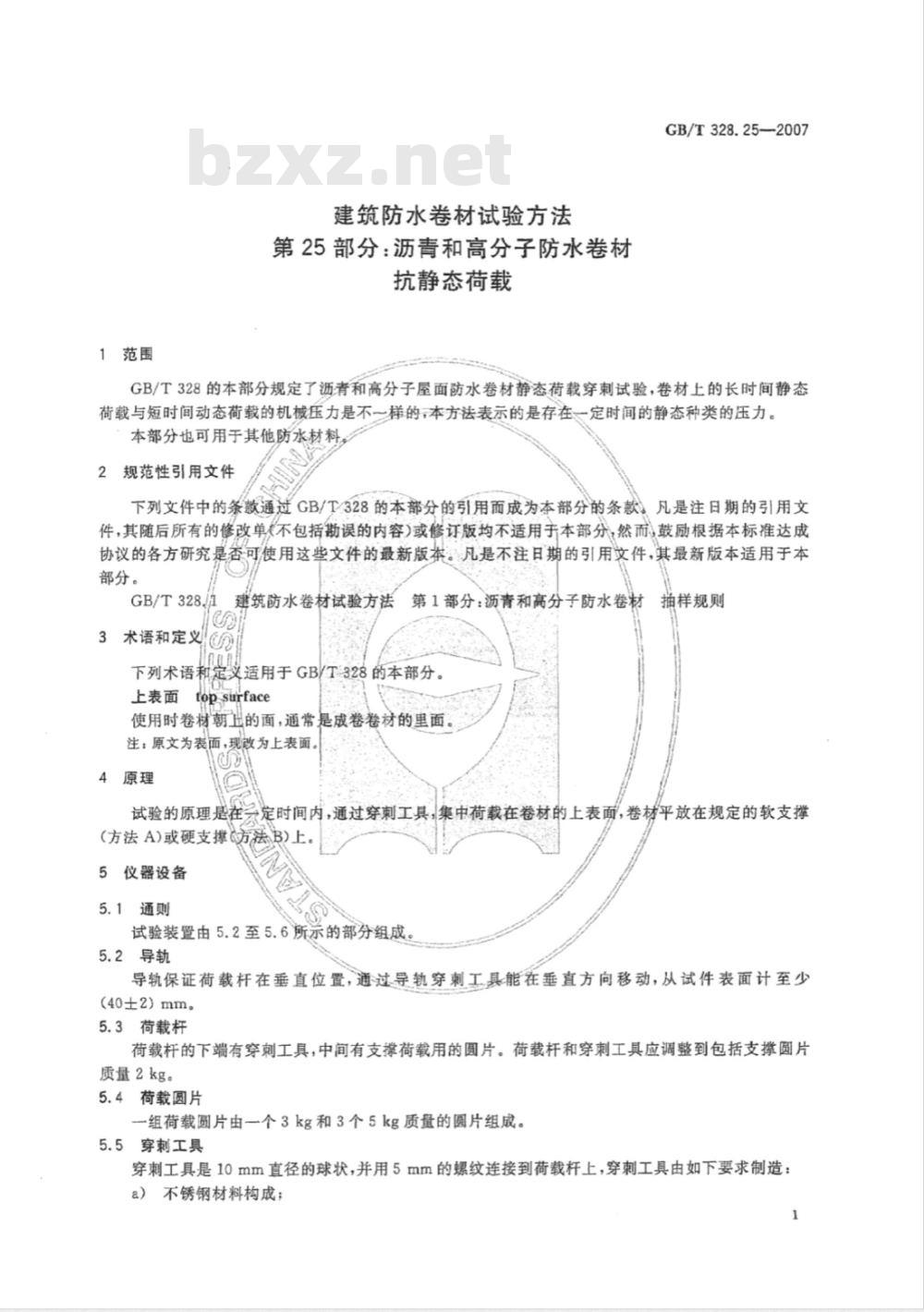

1范围
建筑防水卷材试验方法
第25部分：沥青和高分子防水卷材抗静态荷载
GB/T328.25—2007
GB/T328的本部分规定了沥青和高分子屋面防水卷材静态荷载穿刺试验，卷材上的长时间静态荷载与短时间动态荷载的机压力是不一样的，本方法表示的是存在一定时间的静态种类的压力。本部分也可用于其他防水材料。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款凡是注日期的引用文件，其随后所有的修改单不包括勘误的内容或修订版均不适用于本部分然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328J
3术语和定义
建筑防水卷材试验方法第1部分：沥青和高分子防水卷材下列术语和定义适用于GB/T328的本部分。上表面topsurface
使用时卷材朝上的面，通常是成卷卷材的里面。注：原文为表面，现改为上表面。G
4原理
抽样规则
试验的原理是在定时间内，通过穿刺工具，集中荷载在卷材的上表面，卷材平放在规定的软支撑(方法A)或硬支撑防法B)上。
5仪器设备
5.1通则
试验装置由5.2至5.6所示的部分组成，5.2导轨
导轨保证荷载杆在垂直位置，通过导轨穿刺工具能在垂直方向移动，从试件表面计至少（40±2）mm。
5.3荷载杆
荷载杆的下端有穿刺工具，中间有支撑荷载用的圆片。荷载杆和穿刺工具应调整到包括支撑圆片质量2kg。
5.4荷载圆片
一组荷载圆片由一个3kg和3个5kg质量的圆片组成。5.5穿刺工具
穿刺工具是10mm直径的球状，并用5mm的螺纹连接到荷载杆上，穿刺工具由如下要求制造：a）不锈钢材料构成；
GB/T328.25—2007
硬度50HRC
c）球直径(10±0.05）mm；
d）表面，无印记并磨光。
5.6支撑
5.6.1通则
根据5.6.2和5.6.3采用两种支撑。5.6.2方法A用软支撑
试件用钉子固定在框架上，直接放在支撑上（图1)，框架的内尺寸大约500mmX500mm。支撑是发泡聚苯乙烯（20±2）kg/m2，厚度（50士1）mm。单位为毫米
5kg(20)
5kg (15)
5kg (10)
3kg (5)
—最大向下位移；
导轨；
一荷载杆；
-球状穿刺工具，直径10mm；
夹具；
框架剖面；
钉子；
-EPS（500mmX×500mmX50mm）（发泡聚苯乙烯）；刚性支撑；
试件；
混凝土（300mm×300mmX40mm）；软支撑；
硬支撑。
图1静态试验安装(示例）
5.6.3方法B用硬支撑
GB/T328.25—2007
试件自由的放在混凝土浇铸的300mm×300mmX40mm板上，混凝土表面应平滑无缺陷。5.7真空或压力装置
真空或压力装置用来检查可能的穿透（图2)。单位为毫米
1—玻璃板；
支撑；
一能透过空气层；
4—试件；
5透明塑料管；
6—村垫。
图2真空装置(示例)
6抽样
抽样按GB/T328.1进行。
7试件制备
方法A的试件尺寸（550mmX550mm）±2mm，方法B的试件尺寸（300mm×300mm）士2mm，在卷材整个宽度除边缘100mm处取样，每个方法（A或B)每个荷载条件应取3个试件。试件在规定试验条件下至少放置24h。8步骤
8.1通则
试验在(23士2)℃进行。
对每个荷载间隔的所有试验应使用新的试件，对软支撑试验应使用新的聚苯乙烯板（见8.2)。试件放在水平支撑上，上表面朝上。穿刺工具放在试件的中心位置。试验从5kg开始的每个荷载间隔用三个试件平行试验，荷载每次增加5kg，直至穿刺发生，或直到最大荷载20kg，每个荷载间隔的荷载过程是24h。加荷小心进行，不要震动
在每个荷载间隔试件测试后（7士2）min，用肥皂溶液涂被压表面，检查可能的穿孔。对荷载区域用真空或加压的方法（图2)产生15kPa的压差，上表面在低压力的一面。若60s后未观测到空气气泡，GB/T328.25—2007
认为试件无穿孔。
材料试验3个试件都无穿孔，认为可承受规定的荷载。8.2方法A用软支撑
当用软支撑试验时，试件用钉子固定在夹紧的框架上。球从试件表面向下移动最多40mm，如图1所示。8.3方法B用硬支撑
当用硬支撑试验时，试件自由的放在混凝土板上。9结果表示
耐静态荷载是以三个平行试件按规定方法(方法A或方法B)试验，三个都通过为柔性屋面卷材或防水材料在要求的荷载无渗漏。试验报告
试验报告包括如下信息：
确定试验产品的所有必要细节；a）
涉及的GB/T328的本部分及偏离；根据第6章的抽样信息；
根据第7章的制备试件信息；
根据第8章的试验步骤信息及采用的方法（A或B)；根据第9章的试验结果；
试验日期。
版权专有侵权必究
书号：155066·1-29518
GB/T328.25-2007
定价：
