【国家标准(GB)】 建筑防水卷材试验方法 第21部分：高分子防水卷材 接缝剥离性能

ICS91.120.30

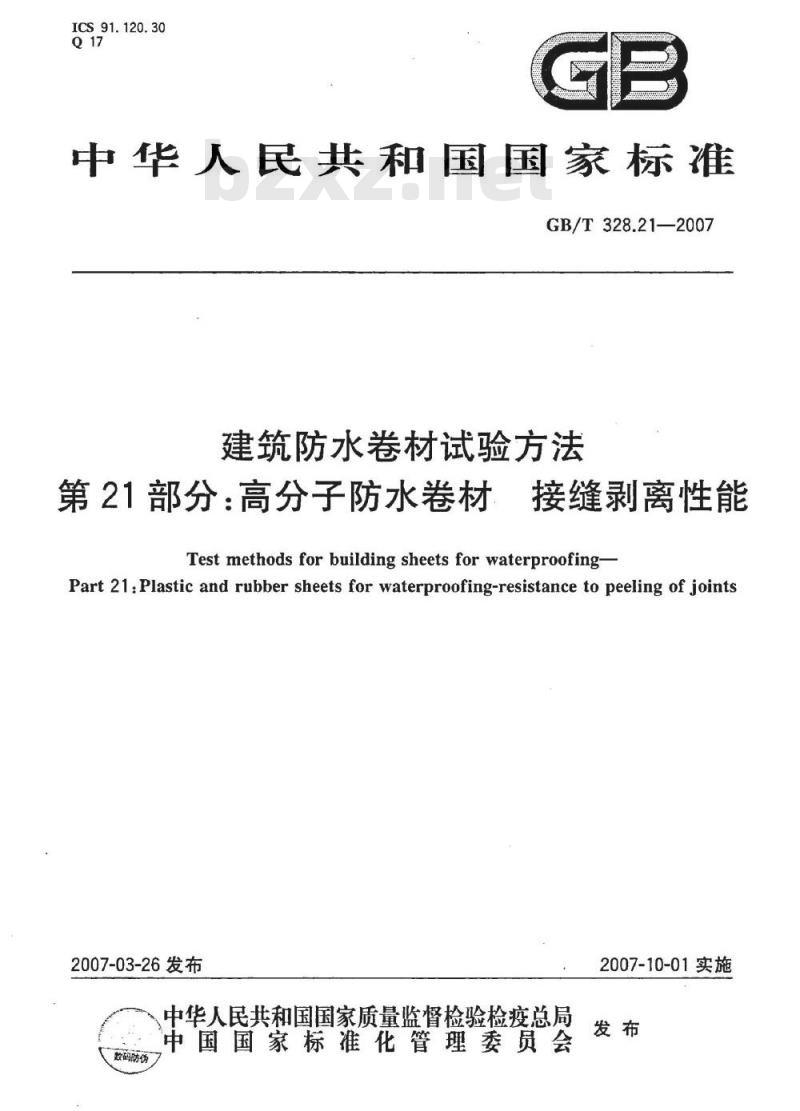

中华人民共和国国家标准
GB/T328.21—2007
建筑防水卷材试验方法
第21部分：高分子防水卷材
接缝剥离性能
Test methodsfor building sheets for waterproofingPart 21:Plastic and rubber sheets for waterproofing-resistance to peeling of joints2007-03-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-10-01实施

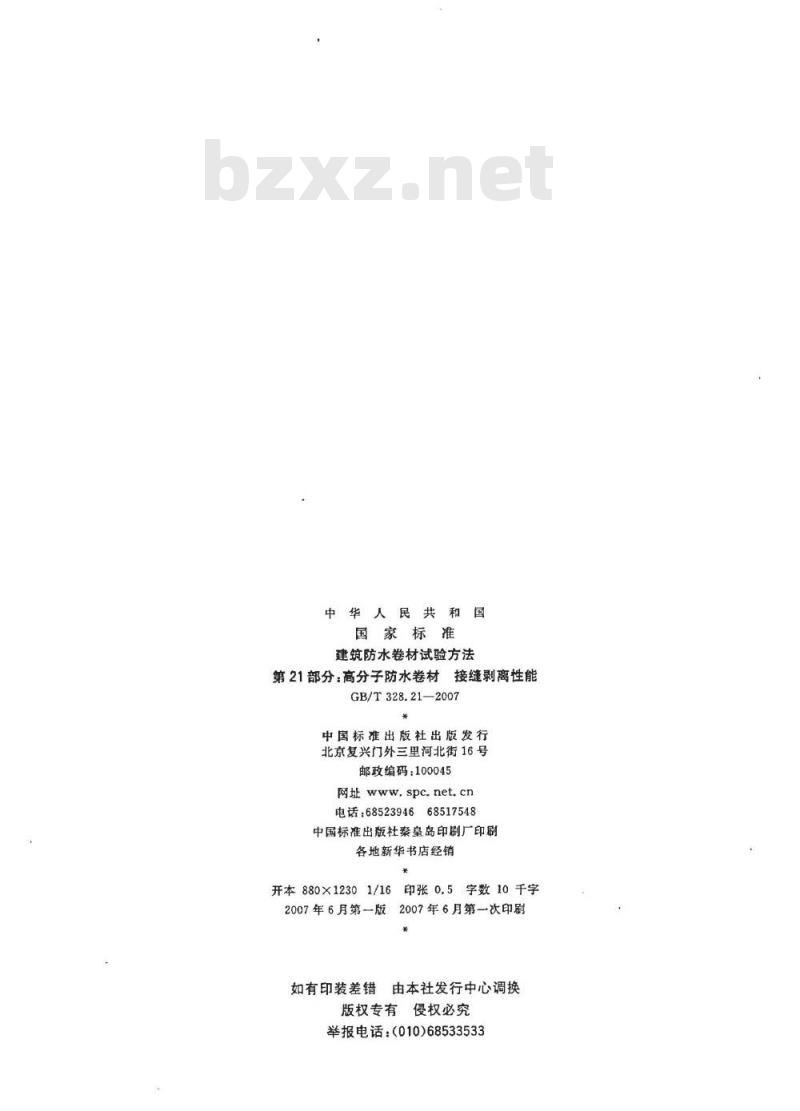

中华人民共
国家标准
建筑防水卷材试验方法
第21部分：高分子防水卷材接缝剥离性能GB/T328.21—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数10千字
2007年6月第一版2007年6月第一次印刷*
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533

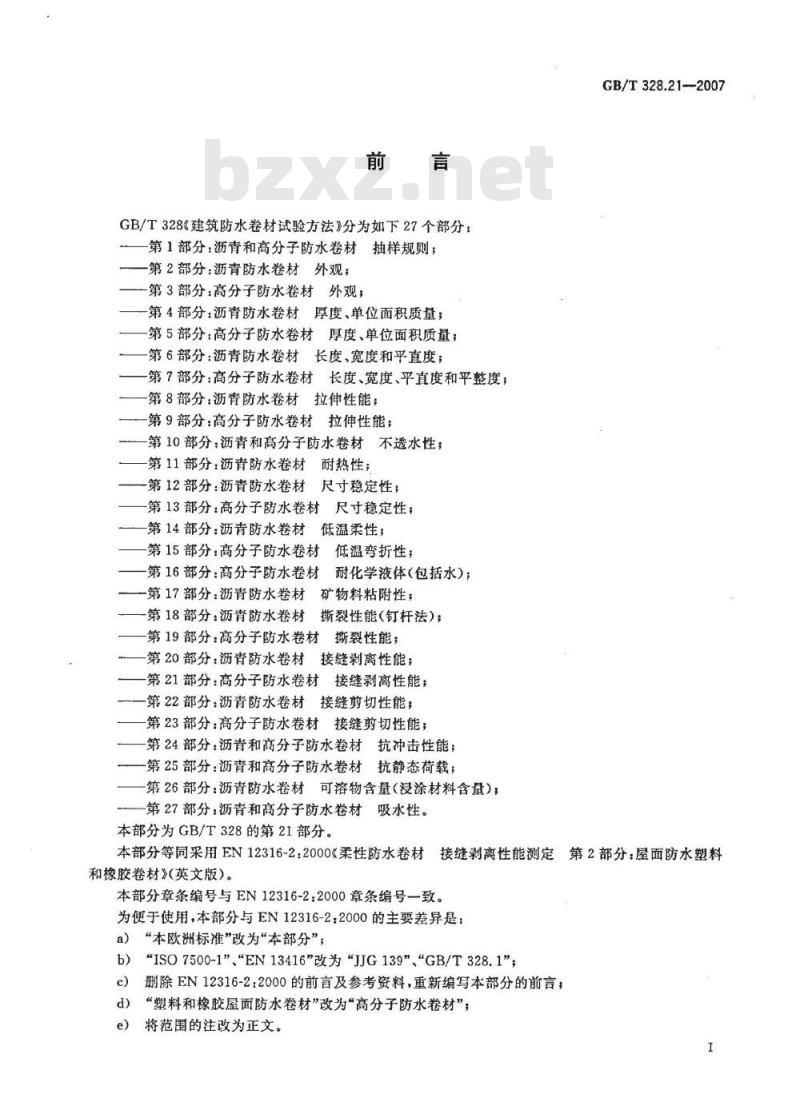

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；
第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；第5部分：高分子防水卷材厚度、单位面积质量；第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度，第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分，沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性；第14部分：沥青防水卷材低温柔性第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性；第18部分：沥青防水卷材撕裂性能（钉杆法）；第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能；第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能第25部分：沥青和高分子防水卷材抗静态荷载；第26部分：沥青防水卷材可溶物含量（浸涂材料含量）：第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第21部分。
GB/T328.21—2007
本部分等同采用EN12316-2：2000《柔性防水卷材接缝剥离性能测定第2部分：屋面防水塑料和橡胶卷材》（英文版)。
本部分章条编号与EN12316-2：2000章条编号一致。为便于使用，本部分与EN12316-2：2000的主要差异是：a）“本欧洲标准”改为“本部分”；\ISO7500-1”、“EN13416\改为“JJG139”“GB/T328.1”，b)
删除EN12316-2：2000的前言及参考资料，重新编写本部分的前言，c)
“塑料和橡胶屋面防水卷材”改为“高分子防水卷材”；将范围的注改为正文。
GB/T328.21—2007

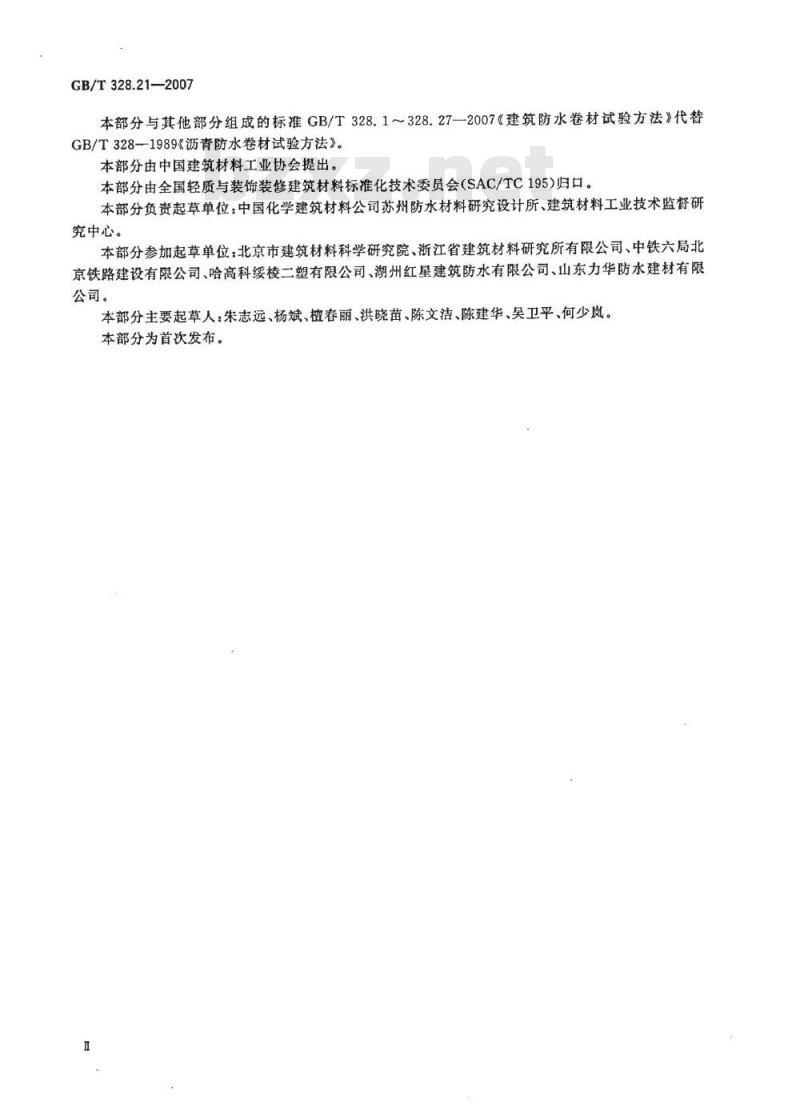

本部分与其他部分组成的标准GB/T328.1～328.27—2007《建筑防水卷材试验方法》代替GB/T328--1989《沥青防水卷材试验方法》。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司、山东力华防水建材有限公司。
本部分主要起草人：朱志远、杨斌、檀春丽、洪晓苗、陈文洁、陈建华、吴卫平、何少岚。本部分为首次发布。

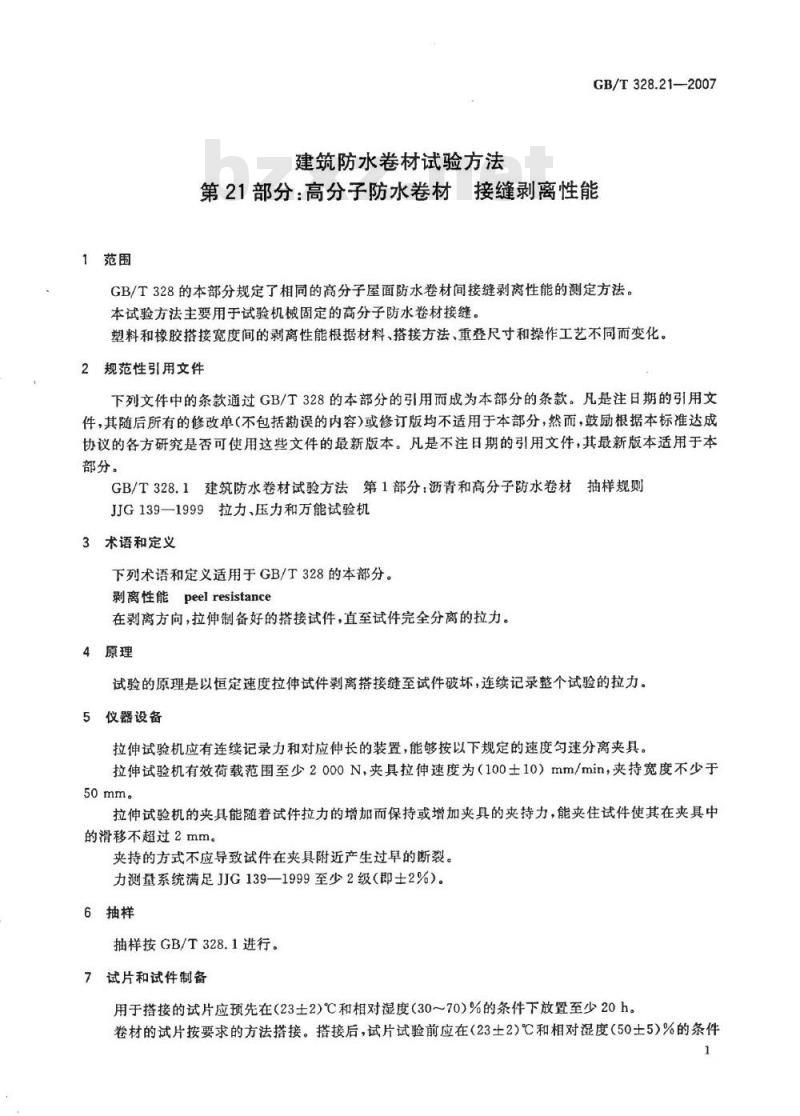

1范围
建筑防水卷材试验方法
GB/T328.21——2007
第21部分：高分子防水卷材接缝剥离性能GB/T328的本部分规定了相同的高分子屋面防水卷材间接缝剥离性能的测定方法。本试验方法主要用于试验机械固定的高分子防水卷材接缝。塑料和橡胶搭接宽度间的剥离性能根据材料、搭接方法、重叠尺寸和操作工艺不同而变化。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则JJG139—1999拉力、压力和万能试验机3术语和定义
下列术语和定义适用于GB/T328的本部分。剥离性能peel resistance
在剥离方向，拉伸制备好的搭接试件，直至试件完全分离的拉力。4原理
试验的原理是以恒定速度拉伸试件剥离搭接缝至试件破坏，连续记录整个试验的拉力。5仪器设备
拉伸试验机应有连续记录力和对应伸长的装置，能够按以下规定的速度勾速分离夹具。拉伸试验机有效荷载范围至少2000N，夹具拉伸速度为（100士10）mm/min，夹持宽度不少于50mm。
拉伸试验机的夹具能随着试件拉力的增加面保持或增加夹具的夹持力，能夹住试件使其在夹具中的滑移不超过2mm
夹持的方式不应导致试件在夹具附近产生过早的断裂。力测量系统满足JJG139—1999至少2级（即士2%）。6抽样
抽样按GB/T328.1进行。
7试片和试件制备
用于搭接的试片应预先在（23士2)℃和相对湿度（30～70)%的条件下放置至少20h。卷材的试片按要求的方法搭接。搭接后，试片试验前应在（23土2）℃和相对湿度（50士5）%的条件1
GB/T328.21—2007
下放置至少2h，除非制造商有不同的要求。每个搭接试片裁5个矩形试件，宽度（50士1）mm与搭接边垂直，其长度应保证试件装人夹具，整个叠合部分可以进行试验并垂直于接缝（见图1和图2)。矩形搭接试件按要求的所有搭接步骤制备。每组试验5个试件。
单位为毫米
搭接宽度。
图1按规定的留边和最终叠合制备试件单位为旁米
1———夹具；
8步骤
一搭接宽度。
图2留边和最终叠合的剥离强度试验试件应紧紧的夹在拉伸试验机的夹具中，使试件的纵向轴线与拉伸试验机及夹具的轴线重合。夹具间整个距离为（100士5）mm（见图2），不承受预荷载。试件试验温度为（23士2)℃，拉伸速度为（100士10）mm/min。连续记录试件的拉力和伸长直至试件分离。记录接缝的破坏形式。
9结果表示
9.1搭接信息
说明所有相关的搭接制备和条件的信息。9.2计算
画出应力应变图。
GB/T328.21—2007
舍去试件距拉伸试验机夹具10mm范围内的破坏及从拉伸试验机夹具中滑移超过规定值的结果，用备用件重新试验。
报告试件的破坏形式。
9.2.1最大剥离强度
从图上读取最大力作为试件的最大剥离强度，用N/50mm表示（对应于试件断裂、无剥离发生和仅有一个峰值）。
9.2.2平均剥离强度（对应于只有剥离发生）去除第一和最后一个1/4的区域，然后计算平均剥离性能，平均剥离性能是计算保留部分10个等份点处的值，用N/50mm表示（见图3）。注：这里规定估值方法的目的是计算平均剥离强度值，即在试验过程中某些规定时间段作用于试件的力的平均值。这个方法允许在图形中即使没有明显峰值时进行估值，在试验某些粘结材料时或许会发生。必须注意根据试件裁取方向不同试验结果会变化。力
a点处的估值。
9.3计算
最大剥离力
图3计算平均剥离强度图（示例）以每组5个试件计量剥离强度作为平均值（用每个试件得到的最大剥离强度或平均剥离强度），用N/50mm表示。报告剥离强度精确到1N/50mm，以及标准偏差。9.4试验方法的精确度
试验方法的精确度没有规定。
GB/T328.21—2007
10试验报告
试验报告包括如下信息：
涉及的GB/T328的本部分及偏离；确定试验产品的所有必要细节；根据第6章的抽样信息；
根据第7章的制备试件信息；
根据第9章的试验结果；
试验过程中采用的非标准步骤或遇到的异常；试验甘期。
GB/T328.21-2007
