【国家标准(GB)】 建筑防水卷材试验方法 第19部分：高分子防水卷材 撕裂性能

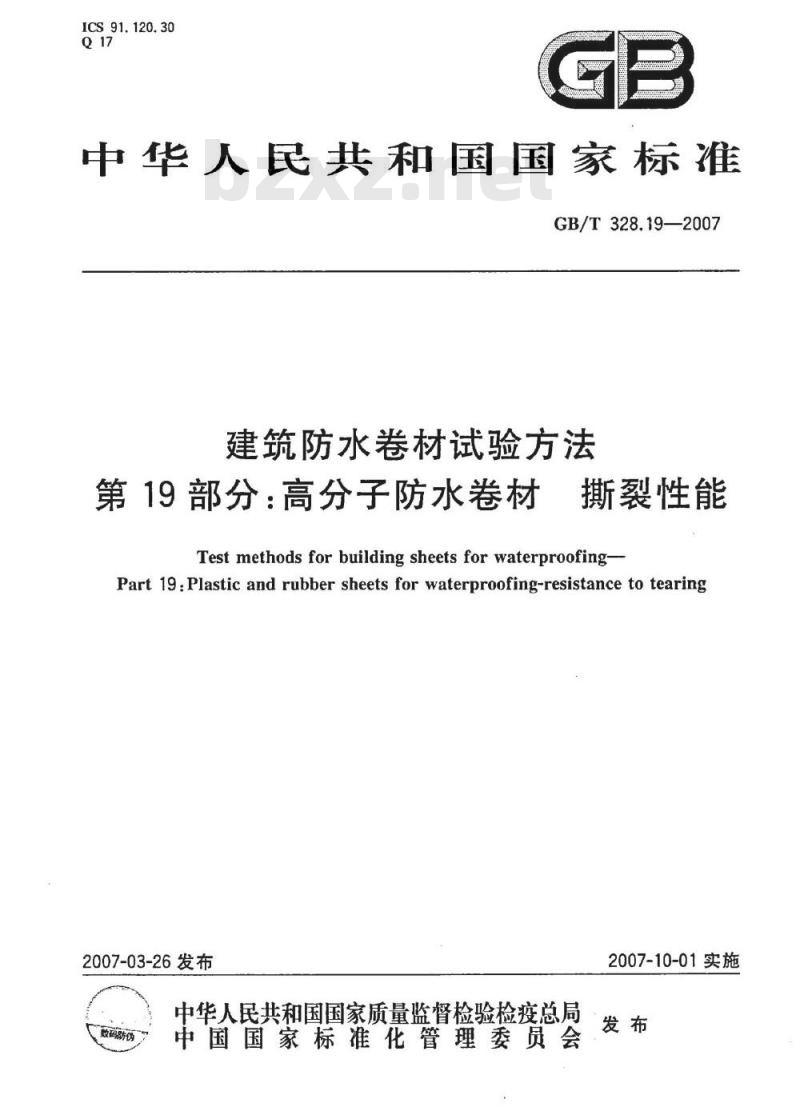

ICS91.120.30
中华人民共和国国家标准
GB/T328.19—2007
建筑防水卷材试验方法
第19部分：高分子防水卷材
撕裂性能
Test methodsforbuilding sheets forwaterproofingPart 19:Plastic and rubber sheets for waterproofing-resistance to tearing2007-03-26发布
中华人民共和国国家质量监督检验检疫总局数码肪销
中国国家标准化管理委员会
2007-10-01实施

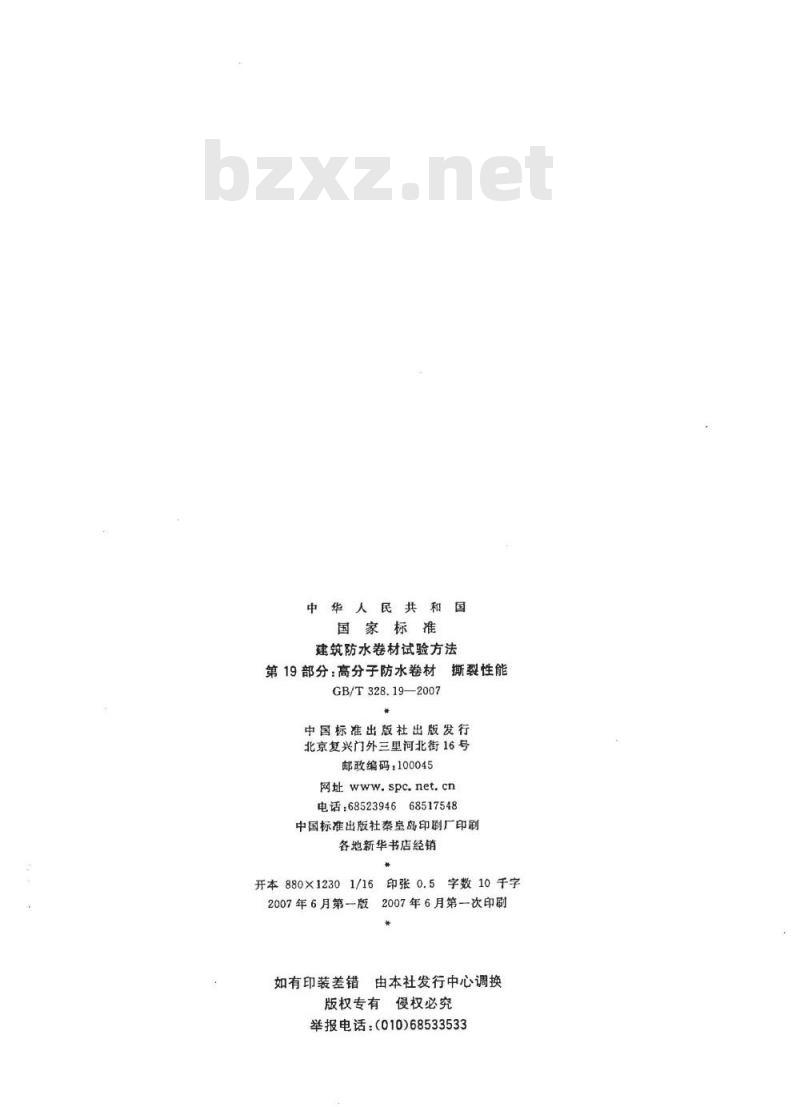

中华人民共和
国家标准
建筑防水卷材试验方法
第19部分：高分子防水卷材
撕裂性能
GB/T328.19—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
字数10于字
2007年6月第一版2
2007年6月第一次印刷
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533

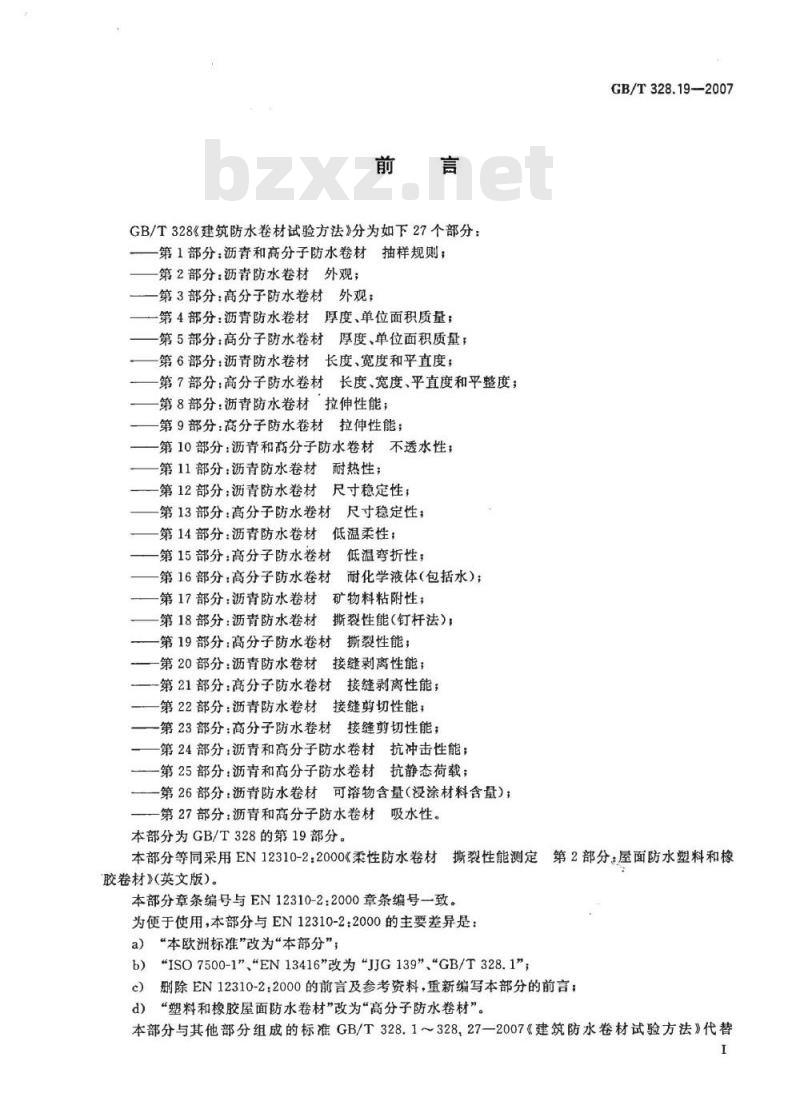

GB/T328《建筑防水卷材试验方法》分为如下27个部分：第1部分：沥青和高分子防水卷材抽样规则；第2部分：沥青防水卷材外观；
第3部分：高分子防水卷材外观；第4部分：沥青防水卷材厚度、单位面积质量；一第5部分：高分子防水卷材厚度、单位面积质量：第6部分：沥青防水卷材长度、宽度和平直度；第7部分：高分子防水卷材长度、宽度、平直度和平整度；第8部分：沥青防水卷材拉伸性能；第9部分：高分子防水卷材拉伸性能；第10部分：沥青和高分子防水卷材不透水性；第11部分：沥青防水卷材耐热性；第12部分：沥青防水卷材尺寸稳定性；第13部分：高分子防水卷材尺寸稳定性，第14部分：沥青防水卷材低温柔性；第15部分：高分子防水卷材低温弯折性；第16部分：高分子防水卷材耐化学液体（包括水）；第17部分：沥青防水卷材矿物料粘附性，第18部分：沥青防水卷材撕裂性能（钉杆法）：第19部分：高分子防水卷材撕裂性能；第20部分：沥青防水卷材接缝剥离性能；第21部分：高分子防水卷材接缝剥离性能；第22部分：沥青防水卷材接缝剪切性能一第23部分：高分子防水卷材接缝剪切性能；第24部分：沥青和高分子防水卷材抗冲击性能；第25部分：沥青和高分子防水卷材抗静态荷载；一第26部分：沥青防水卷材可溶物含量（浸涂材料含量）；-第27部分：沥青和高分子防水卷材吸水性。本部分为GB/T328的第19部分。
GB/T328.19—2007
本部分等同采用EN12310-2：2000《柔性防水卷材寸撕裂性能测定第2部分：屋面防水塑料和橡胶卷材》(英文版）。下载标准就来标准下载网
本部分章条编号与EN12310-2：2000章条编号致。为便于使用，本部分与EN12310-2：2000的主要差异是：a）“本欧洲标准”改为“本部分”；b）“ISO7500-1”“EN13416\改为“JJG139”“GB/T328.1”，c）删除EN12310-2：2000的前言及参考资料，重新编写本部分的前言；d）“塑料和橡胶屋面防水卷材”改为“高分子防水卷材”。本部分与其他部分组成的标准GB/T328.1~328,27—2007《建筑防水卷材试验方法》代替I
GB/T328.19-2007

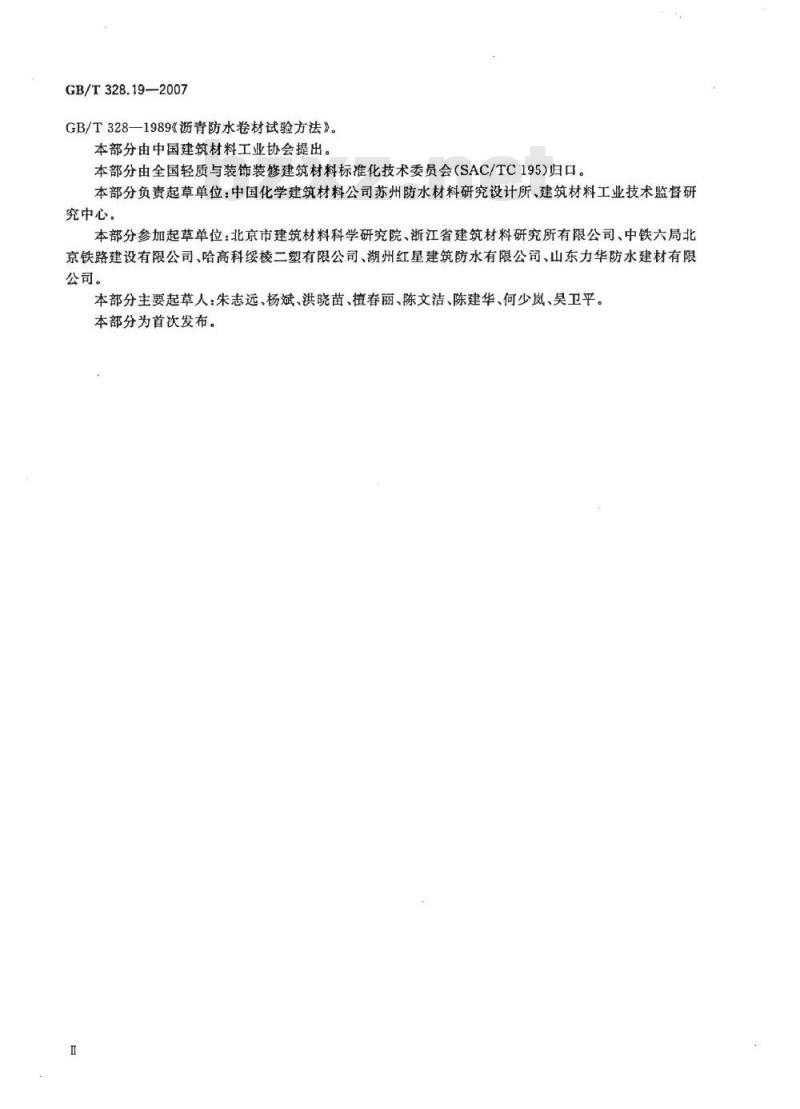

GB/T328—1989《沥青防水卷材试验方法》。本部分由中国建筑材料工业协会提出。本部分由全国轻质与装饰装修建筑材料标准化技术委员会(SAC/TC195)归口。本部分负责起草单位：中国化学建筑材料公司苏州防水材料研究设计所、建筑材料工业技术监督研究中心。
本部分参加起草单位：北京市建筑材料科学研究院、浙江省建筑材料研究所有限公司、中铁六局北京铁路建设有限公司、哈高科绥棱二塑有限公司、湖州红星建筑防水有限公司、山东力华防水建材有限公司。
本部分主要起草人：朱志远、杨斌、洪晓苗、植春丽、陈文洁、陈建华、何少岚、吴卫平。本部分为首次发布。

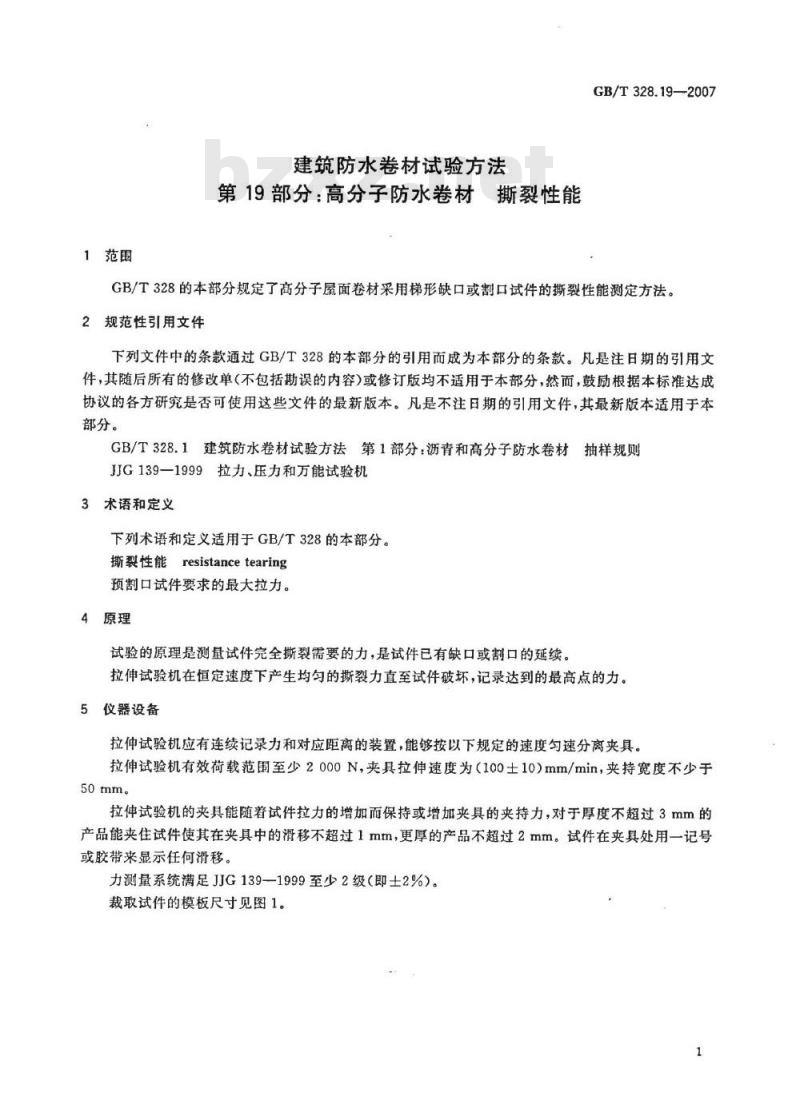

1范围
建筑防水卷材试验方法
第19部分：高分子防水卷材撕裂性能GB/T328.19—2007
GB/T328的本部分规定了高分子屋面卷材采用梯形缺口或割口试件的撕裂性能测定方法。2规范性引用文件
下列文件中的条款通过GB/T328的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T328.1建筑防水卷材试验方法第1部分：沥青和高分子防水卷材抽样规则JJG139—1999拉力、压力和万能试验机3术语和定义
下列术语和定义适用于GB/T328的本部分。撕裂性能resistancetearing
预割口试件要求的最大拉力。
4原理
试验的原理是测量试件完全撕裂需要的力，是试件已有缺口或割口的延续。拉伸试验机在恒定速度下产生均匀的撕裂力直至试件破坏，记录达到的最高点的力。5仪器设备
拉仲试验机应有连续记录力和对应距离的装置，能够按以下规定的速度匀速分离夹具。拉伸试验机有效荷载范围至少2000N，夹具拉伸速度为（100土10）mm/min，夹持宽度不少于50mm。
拉伸试验机的夹具能随着试件拉力的增加而保持或增加夹具的夹持力，对于厚度不超过3mm的产品能夹住试件使其在夹具中的滑移不超过1mm，更厚的产品不超过2mm。试件在夹具处用一记号或胶带来显示任何滑移。
力测量系统满足JJG139-1999至少2级（即士2%）。裁取试件的模板尺寸见图1。
GB/T328.19—2007
一试件厚度：2mm~3mm
6抽样
抽样按GB/T328.1进行。
7试件制备
试件形状和尺寸见图2。
一夹持线：
一缺口或割口。
图1裁取试件模板
图2试件形状和尺寸
单位为毫米
单位为毫米
a角的精度在1°。
卷材纵向和横向分别用模板裁取5个带缺口或割口试件。在每个试件上的夹持线位置作好记号。试验前试件应在（23士2)℃和相对湿度（50土5)%的条件下放置至少20h。8步骤
GB/T 328.19-2007
试件应紧紧的夹在拉伸试验机的夹具（第5章）中，注意使夹持线沿着夹具的边缘（见图3）。试件试验温度为（23土2)℃，拉伸速度为（100士10)mm/min。记录每个试件的最大拉力。
上夹具；
试件；
一下夹具。
图3试件在夹具中的位置
9结果表示
9.1计算
每个试件的最大拉力用N表示。
舍去试件从拉伸试验机夹具中滑移超过规定值的结果，用备用件重新试验。计算每个方向的拉力算术平均值(FL和Ft），用N表示，结果精确到1N。9.2试验方法的精确度
试验方法的精确度没有规定。
10试验报告
试验报告包括如下信息：
a）涉及的GB/T328的本部分及偏离；b)
确定试验产品的所有必要细节；GB/T328.19—2007
根据第6章的抽样信息；
根据第7章的制备试件信息；
根据第9章的试验结果；
试验日期。
GB/T328.19-2007
版权专有侵权必究
书号：155066·1-29504
