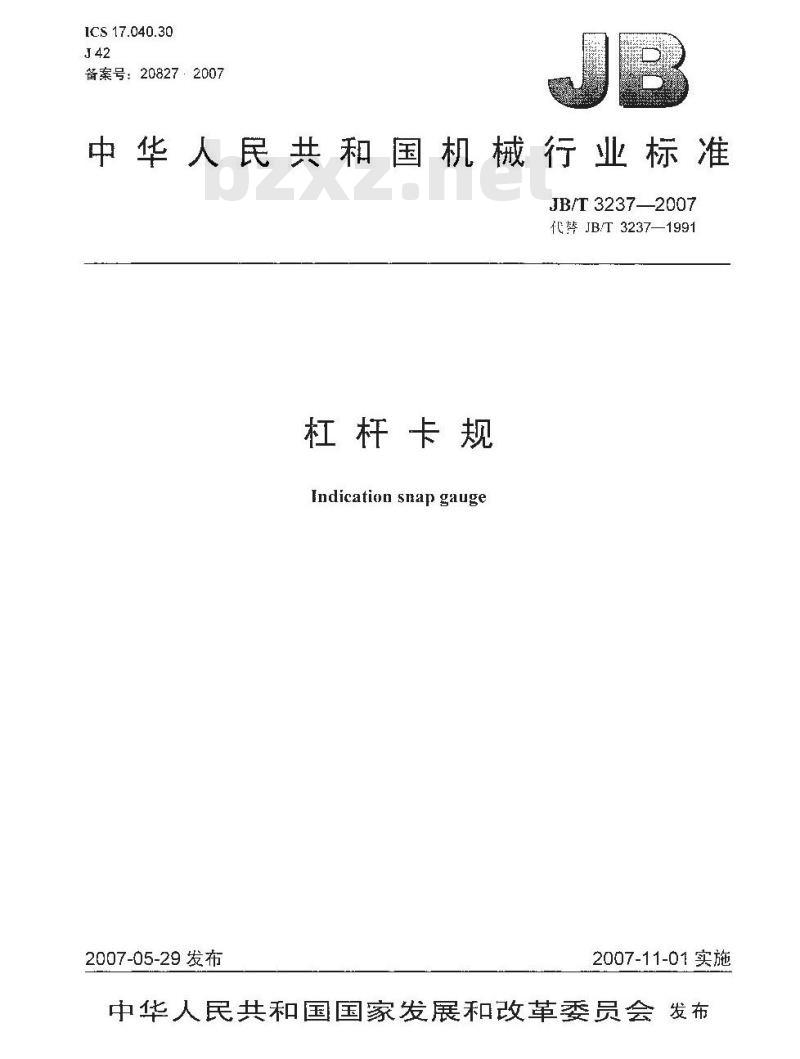

【机械行业标准(JB)】 杠杆卡规

ICS 17.040.30
备案号：20827：2007
中华人民共和国机械行业标准
JB/T3237—2007
代JB/T3237—1991
杠杆卡规
Indicationsnapgauge
2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言

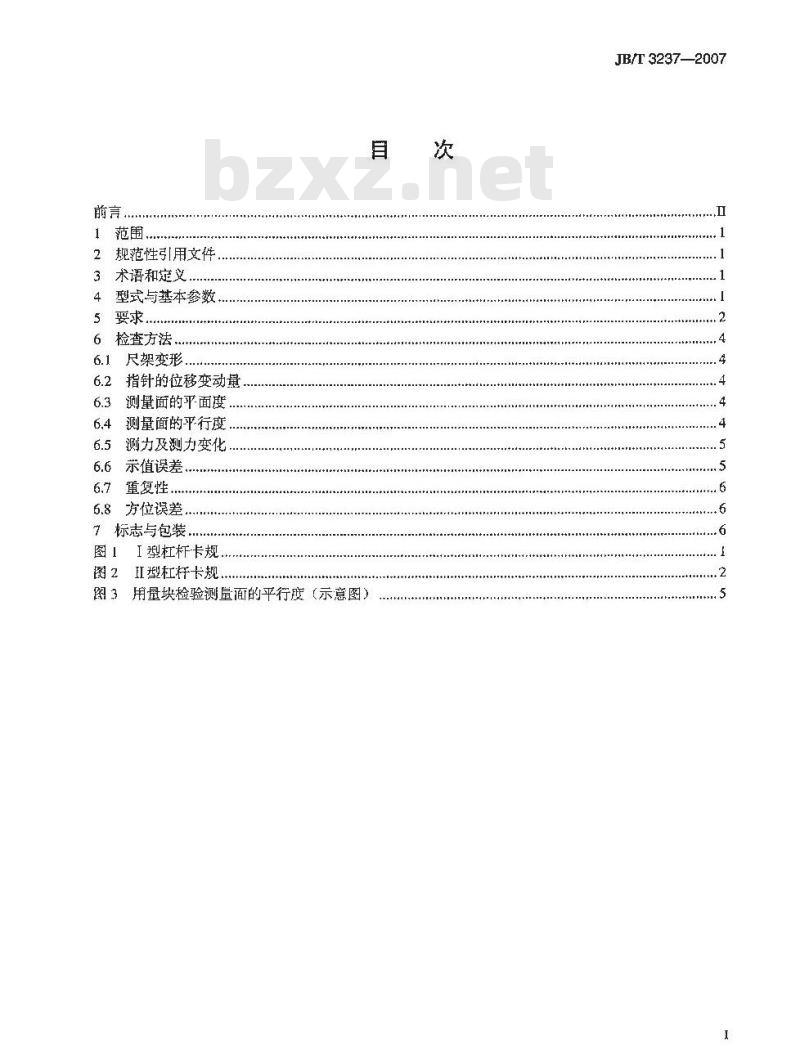

1范围
规范性引用文件
3术语和定义，
型式与基本参数、
检查方法，
尺架变形
指针的位移变动量
测量面的平面度
测量面的平行度
测力及测力变化
示值误差，
重复性.
方位误差…
7标志与包装...
图I型杠杆卡规.
图2I型杠杆卡规.
图3用量块检验测量面的平行度（示意图）次
JB/T 3237—2007
JB/T3237—2007

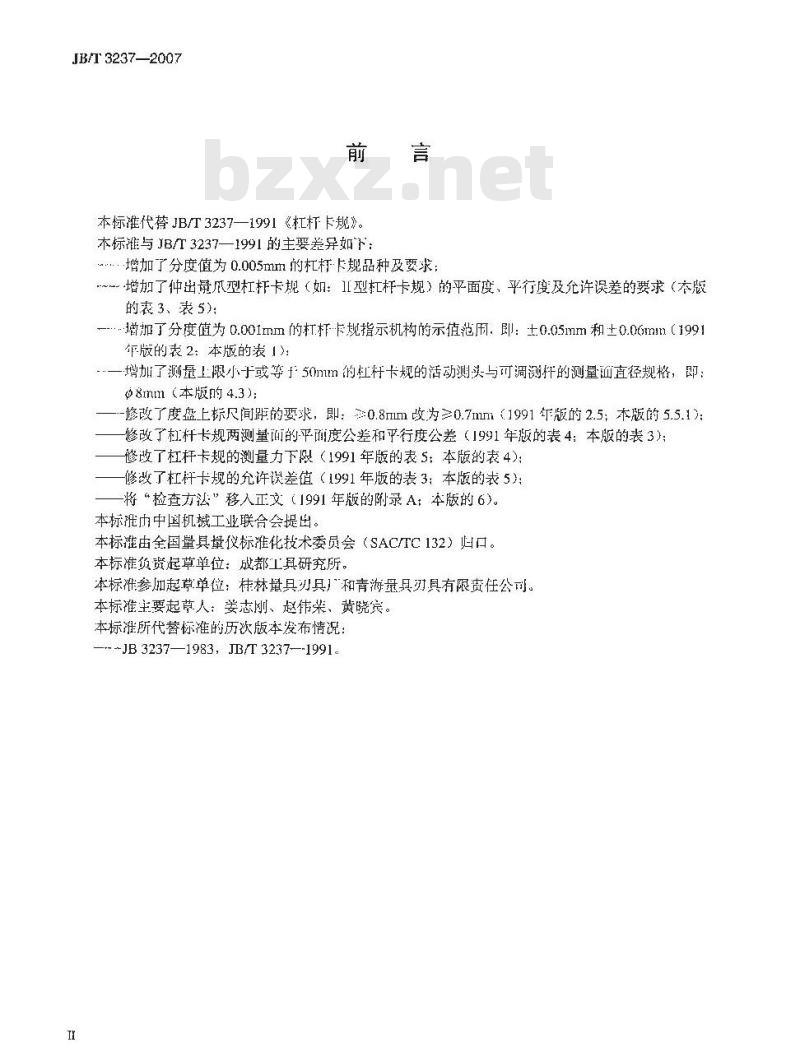

本标准代替JB/T3237—1991《杆卡规》。本标锥与JB门T3237一1991的主娶差异如下：增加了分度值为0.005mm的杠杆卡规品种及要求：~-增加了仲出量瓜型杠托卡规（如：1型杠杆卡规）的平面度，平行度及允许误差的要求（本版的表3、表5);
一…--增加了分度值为0.001mm的杠杆卡规指示机构的示值范用，即：土0.05mm和土0.06mm（1991年版的表2：本版的表1)
一增加了测最上限小于或等于50mm的杠杆卡规的活动测头与可调测杆的测量函直径规格，即：@8mm（本版的4.3);
-修改了度盘上标尺间距的要求，即：0.8mm改为≥0.7mm（1991年版的2.5；本版的5.5.1）：修改了杠杆卡规两测量询的平面度公差和乎行度公差（1991年版的表4：本版的表3）：修改了杠杆卡规的测量力下限（1991年版的表5：本版的表4）：修改了杠杆卡规的允许误差值（1991年版的表3：本版的表5）；将*检查方法”移入正文（1991年版的附录A；本版的6）。本标残内中国机械工业联合会提出。本标推由全国量具量仪标雅化技术委员会（SAC/TC132）归口。本标准负资起草单位：成都工具研究所。本标准参加起草单位：桂林量具刃具」“和青海量具刃具有限资任公司。本标准主要起草人：姜志刚、赵伟柴、黄晓缤。本标准所代替标准的历次版本发布情况： -JB 3237—1983, JB/T 3237-1991 Ir
杠杆卡规
JB/T 3237—2007
本标准规定了杠卡规的术语和定义、型式与基本参数、要求、检查方法、标志与包装等。本标准适用于分度值为0.001mm、0.002mm和0.005mml，测量范围为0mm~200mm的杠杆卡规。2规范性引用文件
下列文件的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GBT800.1--1997极限与配合基础第1部分：词汇G1317163几何量测量器具术语基本术语GB/T 17164
3术语和定义
几何量测量器具术语产品术语
GB/I1800.1、GB/T17163和GB/T17164非确立的术语和定义适用手本标。4型式与基本参数

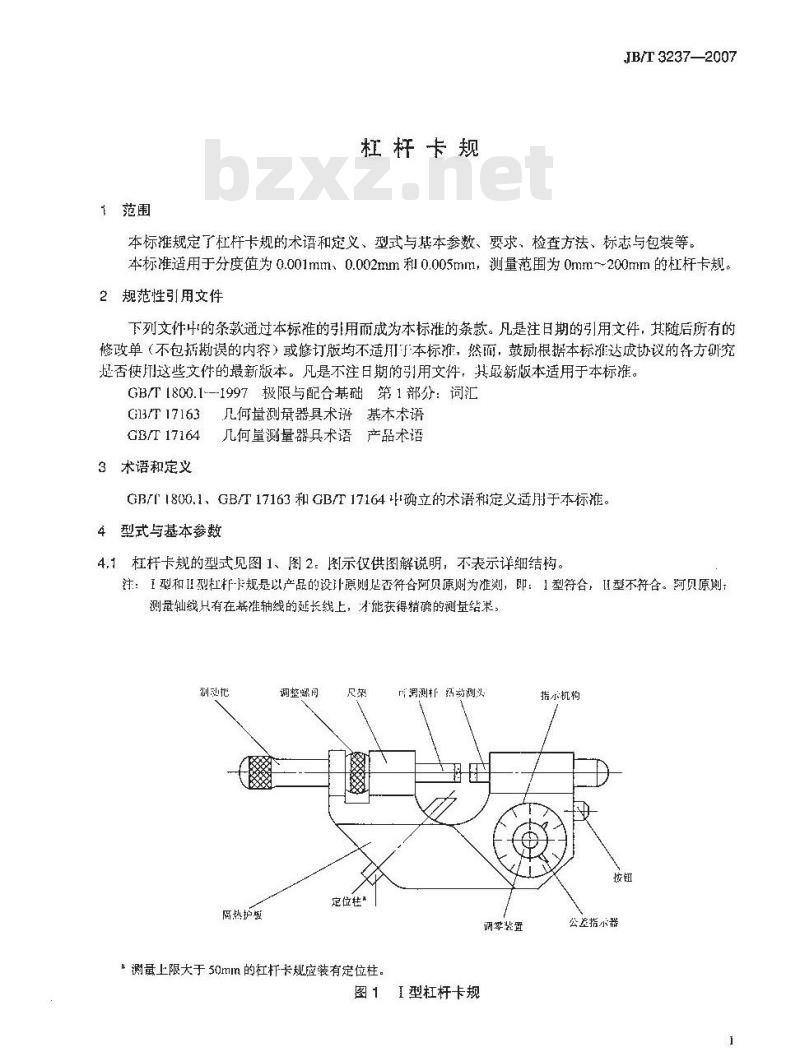

4.1杠杆卡规的型式见图1、图2：图示仅供图解说明，不表示详细结构。注：「型和I型杠析-卡规是以产品的设计源则是否符合阿贝原财为准测，即：1型符合，Ⅱ型不符合。阿贝原则，测最轴线只有在基轴綫的延长线上，才能获得精确的测基结果，制动把
隔热护板
调整螺问
定位桂*
测量上限大于50mm的杠卡规应装有定位柱。图1
调测杆钙动测头
调装置
I型杠杆卡规
指示机构
公差指示器
JB/T3237-2007
公差指示器
活动测杆
指示装发
隔热护板
可调潮杆

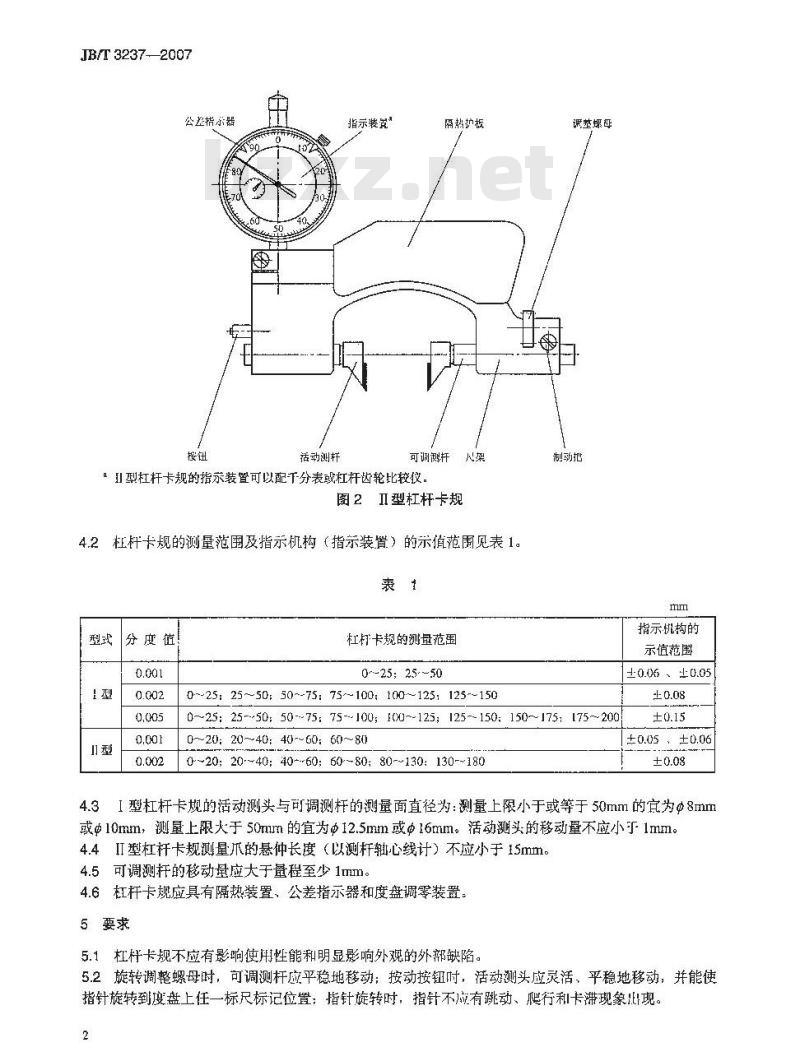

Ⅱ型杠杆卡规的指示装置可以配干分表或杠杆齿轮比较仪。图2Ⅱ型杠杆卡规
4.2杠杆卡规的测量范围及指示机构（指示装置）的示值范围见表1。表1
分度值
杜打卡规的测量范围
0--25;25.50
0~-25: 25~50; 30~-75: 75-~100: 100~125: 125-~150调整螺母
0~25: 25--50: 50--75: 75--100; F00~-125; 125-~150, 150~~1751 [75~2000-~20: 20~~40;40-~60:60~80
0~20;20~4040-~60;60~80;80-~130:130-~180mm
指示机构的
示值范围
±0.06、±0.05
±0.05、±0.06
4.31型杠杆卡规的活动测头与可调测杆的测量面直径为：测量上限小于或等于50mm的宜为@8mm或Φ10mm，测量上限大于50mm的宜为12.5mm或16mm。活动测头的移动量不应小于1mm。4.4I型杠杆卡规测量爪的悬仲长度（以测杆轴心线计）不应小于15mm。4.5可调测托的移动量应大于量程至少1mm。4.6杠杆卡规应具有隔热装置，公差指示器和度盘调零装置。5要求
5.1杠杆卡规不应有影响使用性能和明显影响外观的外部缺陷。5.2旋转调整螺母时，可调测杆应平稳地移动：按动按钮时，活动测头应灵活、平稳地移动，并能使指针旋转到度盘上任一标尺标记位置；指针旋转时，指针不应有跳动、爬行利卡滞现象此现。2
JB/T3237—2007
5.3公差指示器应能调节到度盘任意刻线位置：表盘调零装置的调整范围不应小于士5个标尺分度。5.4杠杆卡规的尺架应具有足够的刚性，当尺架沿测杆的轴向方向作用10N的力时，其变形量不应大于表2的规定。
測量范国上限值
100≤≤150
150,1≤200
5.5度盘：
5.5.1标尺间距不应小于0.7mm。5.5.2标尺标记宽度应为0.mm0.2mma5.6指针：
尺架受 10N力时的变形盘
5.6.1指针尖端宽度应为0.1mm～0.2mm，指针尖端宽度与标尺标记宽度之差不应人于0.05mm。5.6.2
指针长度应保证指针尖端位于短标尺标记长度的30%~80%之间。5.6.3指针尖端与度盘表面间的间隙不应大于0.5mm。白由状态时，指针应位于度盘“负”标尺标记外：压缩按钮时，指针应能超越到“正”标尺标5.6.4
记外。
当指针调节到度盘上任一标尺标记位置时，锁紧制动把，指针的变动量：分度值为0.001mm的杠杆卡规不应大于1个标尺分度。分度值为0.002mm、0.005mum的杠杆卡规不应大于1/2个标尺分度，5.7测量面：
测量雨应经过研，其边缘应倒钝，其平面度不应大下表3的规定。在规定的测量力范围内，两测面间的平行度不放大于表3的规定。杠杆卡规两测量面应镶硬质合金，测量面的表面粗糙度R的值为0.1um。表3
两测量面间的平行度公差b
谢最范围
上限值t
100≤200
谢面的平面
度公差·
距测量面边缘0.5mm的范围内不计。平行度应在锁紧状态下逃行检测，b
用乎晶检查
分度值
0.002、0.005
用量块检查
用平晶检查
用量块检查
JB/T3237-2007
5,8测量切
杠杆卡规的测量力及测量力变化应符合表4的规定。表4
测量范上限值
0≤50
50 ≤1100
100-1≤200
5.9最大允许误差：
5.9.1杠杯卡规的最大允许误差、重复性及方位误差应符合表5的规定。表5
分度值
±10分度内
最大允许误差
±10分度-～±30分度
在±30分度外
注：最大允许误差、重复性和方位误差值为温度在20℃时的规定值。±1.5
泌量力变化
重复性bzxZ.net
方位误益
5.9.2当校对零位后，第次按动按钮时，分度值为0.001mm1的杠杆卡规，指针的位移变动量不应大2/3个标尺分度：分度值为0.002mm、0.0051Iu11的杠杆卡规，指针的位移变动量不应大于个标尺分度。随后按动按钮时，按重复性指标进行挖制。6检查方法
6.1尺架变形
将尺架-端固定，而分度值/分辨力为0.001mm的指示表接触另一端量面，在尺架测杆-一端沿测杆轴线作用100N的力，然后分别观察在施力利未施力条件下指示表的读数，将两次读数差值按I0N力的比例换算，求出尺架的变形量。6.2 指针的位移变动量
6.2.1检查工具：量块和球面接长杆。6.2.2检查方法：调节指针与度盘上任一标尺标记重合，锁紧制动把，击指示表上读取指针偏离标尺标记的距离
6.3测量面的平面度
6.3.1检查工具：光学平面平晶或光学平行平晶、6.3.2检查方法：将平晶与测量而贴合，读取光波干涉条纹的条数6.4测量面的平行度
6.4.1检查工具：光学平行平晶或0级量块。6.4.2检查方法：
用平行乎晶检查：将平晶置于两测量面间，锁紧制动把，在测力的作用下，调节至两測量面干涉条纹数最少，根据白光读取两测量面上光波干涉条纹的条数。4
：观测角应小于30”。每一于涉条纹（或环）代表0.3μm的平行度误差。JB/T3237—2007
用量块检查：将0级量块放置在测面的位置1，上对零位，锁紧制动把，用该量块同一位置依次测试测量面上第2、3、4位置上的示值，在指示装置1读数，并求出示中的最火值与最小值的差值，即为该位置的平行度误差：此检查应在杠杯卡规测量范围内的三个不厕位置上进行，并取其中的最大值为社杆卡规的平行度误差，见图3。当杠杆卡规可用平行平晶和量块两种方法检查时，若两种检查方法的结论不一致，有争议时，以平行平品的检查结果为雅。
测黄面
图3用量块检验测量面的平行度（示意图）6.5测力及测力变化
6.5.1检查工具：感量不大于0.2N的测力计。6.5.2检查力法：将活动测头按其轴线垂直于水平面安装，再借助于一钢球将测最面测力作用于测力计，读指针在“正”，“负”极限两个位置上的测力，测力最大值与最小值之差即为测力变化6.6示值误差
6.5.1 检查丁具：对于分度值为 0.00lmm、0.002mm、0.005mm 的杠杠-卡规，示值误差分别用兰等（或1级）、四等（或2级）、五等（或3级）专用量快进行检查。其推荐检点系列见表6。表6
杠杆卡规的分度值
推荐检点系列
0.940; 0.950; 0.960: 0.970: 0.980;0.990: 0.992; 0.994; 0.996: 0.998: 1.000; 1.002; 1.004;1.006:1.008:1.010:1.020:1.030:1.040:1.050;1.060;（#21点）0.920; 0.940; 0.960; 0.980; 0.984; 0.988: 0.992; 0.996: 1.000: 1.004: 1.008; 1.012; 1.016:1.0201.0401.060；1.080（共17点)0.850: 0.9001 0.950: 0.960: 0.970; 0.980; 0.990; 1.000; 1.010; 1.020; 1.030; 1.040: 1.050;1.100：1.150：（共15点）
注：在土10分度内，每2个分度为一受检点：在土1分度外，每隔10个分度对--受检点。6.6.2检查方法：在两测量面间夹持适当量块并对准零位，然后依次菩换量块，并读取指示装置上各受检点的读数值（应加上星块的修正值），对每，受检点，按动按钮三次，取三次读数的算术平均值为该点的读数值。把该读数值代入下列公式，求得该点的示值误差，示值误差值不应超过表5规定的最大允许误差。
Ar-（-L）X10
JB/T3237—2007
式中：
一-示值误差，单位为μm：
Ar一指示表的读数值，单位为μm;AL--—检定示值的量块尺寸，单位为mm：ALo对“零”位用的量块尺寸，单位为mm。6.7薰复性
6.7.1检查工具：量块或球面测头。6.7.2检查方法：在两测量面间夹持一量块或球面测头，使指针从“负”方向朝“正”方向旋转到任位置，锁紧制动把：第一次按动按钮，此时指针的位移量应符合第5.9.2的要求：然后微调度盘，使指针与受检点的标尺标记重合：按动五次按钮，求五次指针偏离受检点的最大值，即为重复性。注1：以零位和“正”、“负”最大示值标尺标记处为受检点。注2：按动按钮时、应使指针旋转到“正”方向的极限位置。注3：每次按动按钮的作用力和快、慢速度应尽一致。6.8方位误差
6.8.1检查工具：量块或球面测头。6.8.2检查方法：与6.7.2同。在杠杆卡规尺架平面处于水平和垂直状态两个位置进行重复性检查，其两个位置的重复性之差值即为方位误差。此值不应超过表5的规定。7标志与包装
7.1杠杆卡规上至少应标有：
a）制造厂厂名或注册商标：
b）測量范围：
c）分度值；
d）产品序号。
7.2杠杆卡规的包装盒上应标有：a）制造厂厂名或注册商标：
b）产品名称：
c）测量范围：
d>分度值。
7.3杠杆卡规在包装前应经防锈处理，并妥善包装。不得因包装不普而在运输过程中损坏产品。7.4杠杆-卡规经检验符合本标准要求的，应附有产品合格证。产品合格证上应标有本标准的标准号，产品序号和出厂日期。
