【国家标准(GB)】 铝及铝合金加工产品包装、标志、运输、贮存

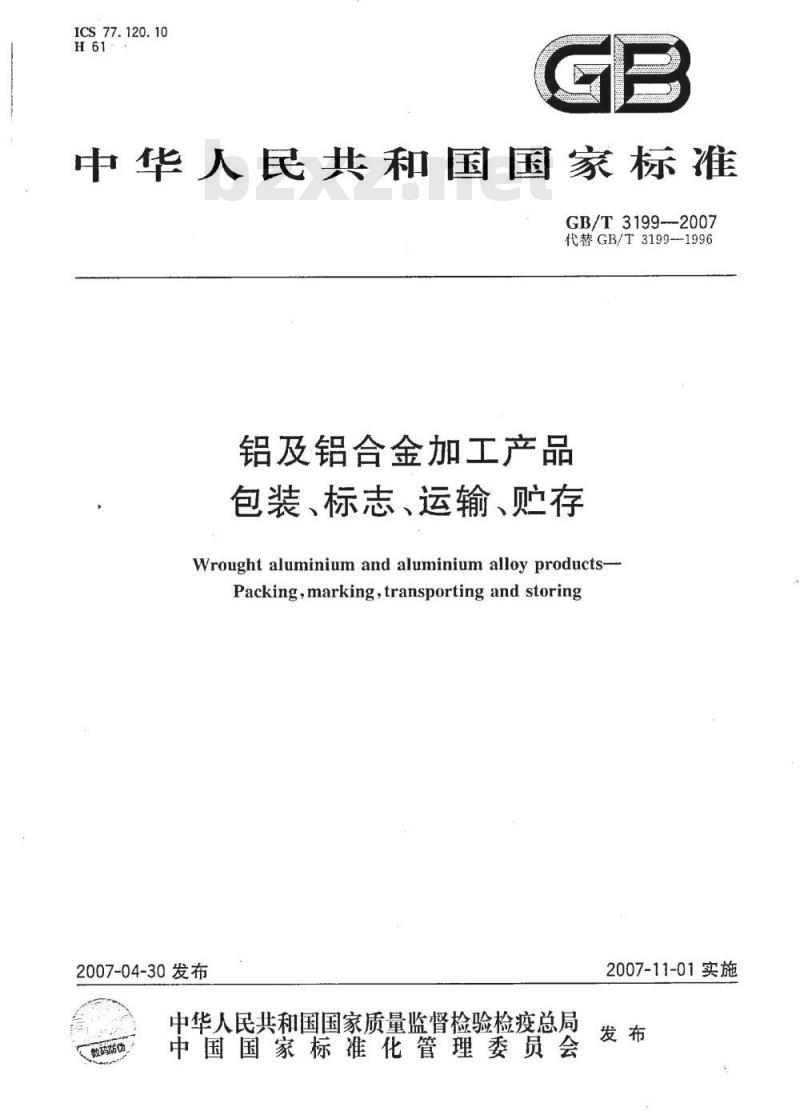

ICS77.120.10
中华人民共和国国家标准
GB/T3199-2007
代替GB/T3199--1996
铝及铝合金加工产品
包装、标志、运输、购存
Wrought aluminium and aluminium alloy products-Packing,marking,transporting and storing2007-04-30发布
中华人民共和国国家质量监督检验检疫总局磁防
中国国家标准化管理委员会
2007-11-01实施

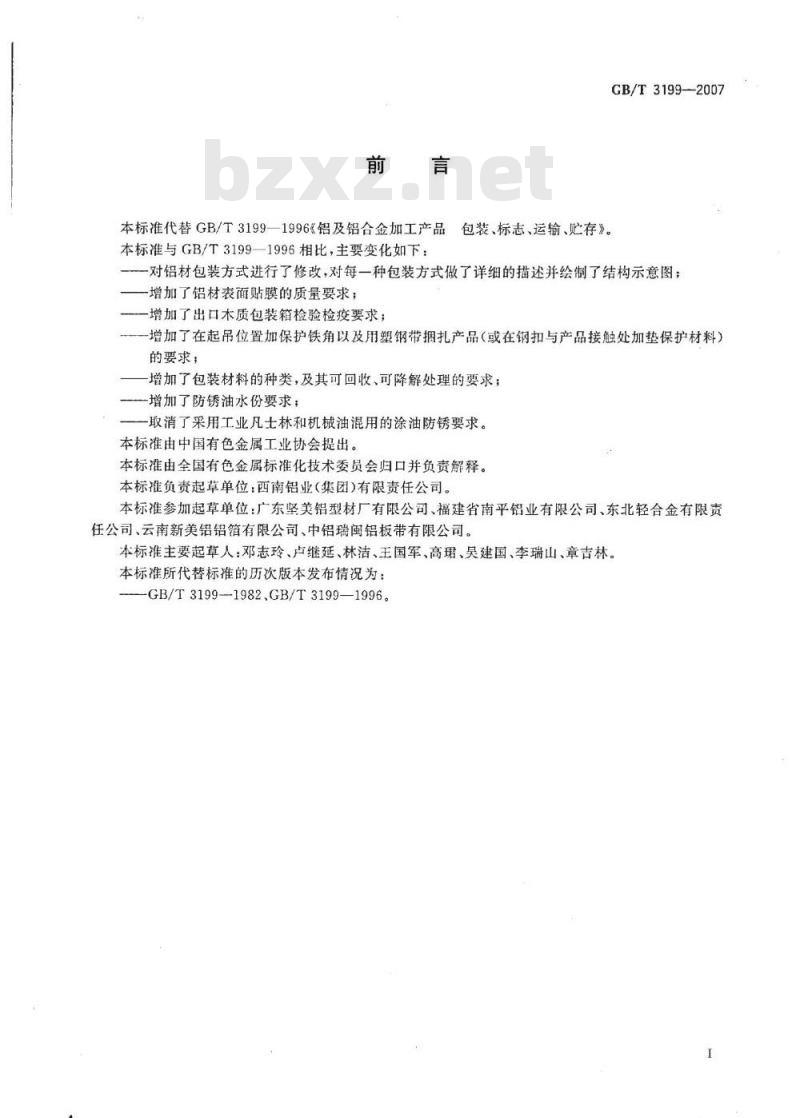

本标准代替GB/T3199—1996《铝及铝合金加工产品本标准与GB/T3199—1996相比，主要变化如下：GB/T3199-2007
包装、标志、运输、贮存》。
-对铝材包装方式进行了修改，对每一种包装方式做了详细的描述并绘制了结构示意图；增加了铝材表面贴膜的质量要求；增加了出口木质包装箱检验检疫要求；一增加了在起吊位置加保护铁角以及用塑钢带捆扎产品（或在钢扣与产品接触处加垫保护材料）的要求，
增加了包装材料的种类，及其可回收、可降解处理的要求；增加了防锈油水份要求；
-取消了采用工业凡士林和机械油混用的涂油防锈要求。本标准由中国有色金属工业协会提出。本标准由全国有色金属标准化技术委员会归口并负责解释。本标准负责起草单位：西南铝业（集团）有限责任公司。本标准参加起草单位：广东坚美铝型材厂有限公司、福建省南平铝业有限公司、东北轻合金有限责任公司、云南新美铝铝箔有限公司、中铝瑞闽铝板带有限公司。本标准主要起草人：邓志玲、卢继延、林洁、王国军、高珺、吴建国、李瑞山、章吉林。本标准所代替标准的历次版本发布情况为：-GB/T3199-1982.GB/T3199—1996。1范围

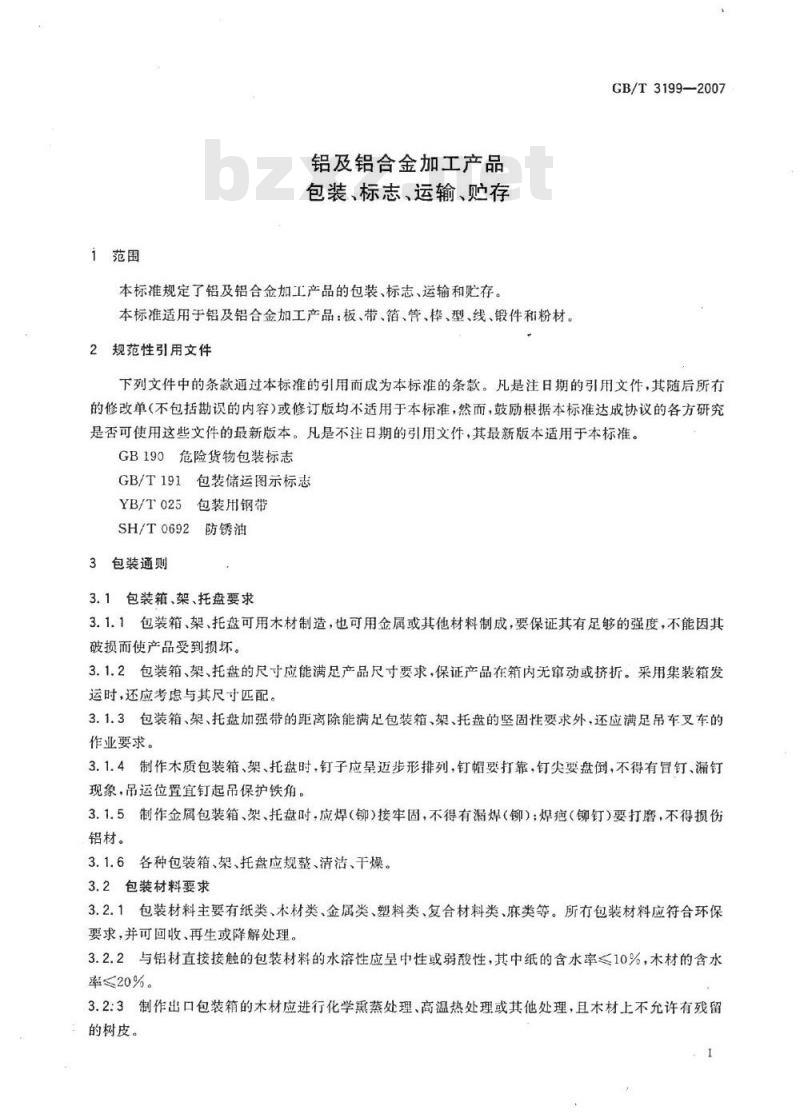

铝及铝合金加工产品
包装、标志、运输、贮存
本标准规定了铝及铝合金加工产品的包装、标志、运输和贮存。本标准适用于铝及铝合金加工产品：板、带、箔、管、棒、型、线、锻件和粉材。2规范性引用文件
GB/T3199—2007
下列文件中的条款过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB190危险货物包装标志
GB/T191包装储运图示标志
YB/T025包装用钢带
SH/T0692防锈油
3包装通则
3.1包装箱、架、托盘要求
3.1.1包装箱、架、托盘可用木材制造，也可用金属或其他材料制成，要保证其有足够的强度，不能因其破损而使产品受到损坏。
3.1.2包装箱、架、托盘的尺寸应能满足产品尺寸要求，保证产品在箱内无审动或挤折。采用集装箱发运时，还应考虑与其尺寸匹配。3.1.3包装箱、架、托盘加强带的距离除能满足包装箱、架、托盘的坚固性要求外，还应满足吊车叉车的作业要求。
3.1.4制作木质包装箱、架、托盘时，钉子应呈迈步形排列，钉帽要打靠，钉尖要盘倒，不得有冒钉、漏钉现象，吊运位置宜钉起吊保护铁角。3.1.5制作金属包装箱、架、托盘时，应焊（）接牢固，不得有漏焊（铆）；焊疤（铆钉）要打磨，不得损伤铝材。
3.1.6各种包装箱、架、托盘应规整、清洁、干燥。3.2包装材料要求
3.2.1包装材料主要有纸类、木材类、金属类、塑料类、复合材料类、麻类等。所有包装材料应符合环保要求，并可回收、再生或降解处理。3.2.2与铝材直接接触的包装材料的水溶性应呈中性或弱酸性，其中纸的含水率≤10%，木材的含水率≤20%。
3.2:3制作出口包装箱的木材应进行化学熏蒸处理、高温热处理或其他处理，且木材上不允许有残留：的树皮。
GB/T3199—2007

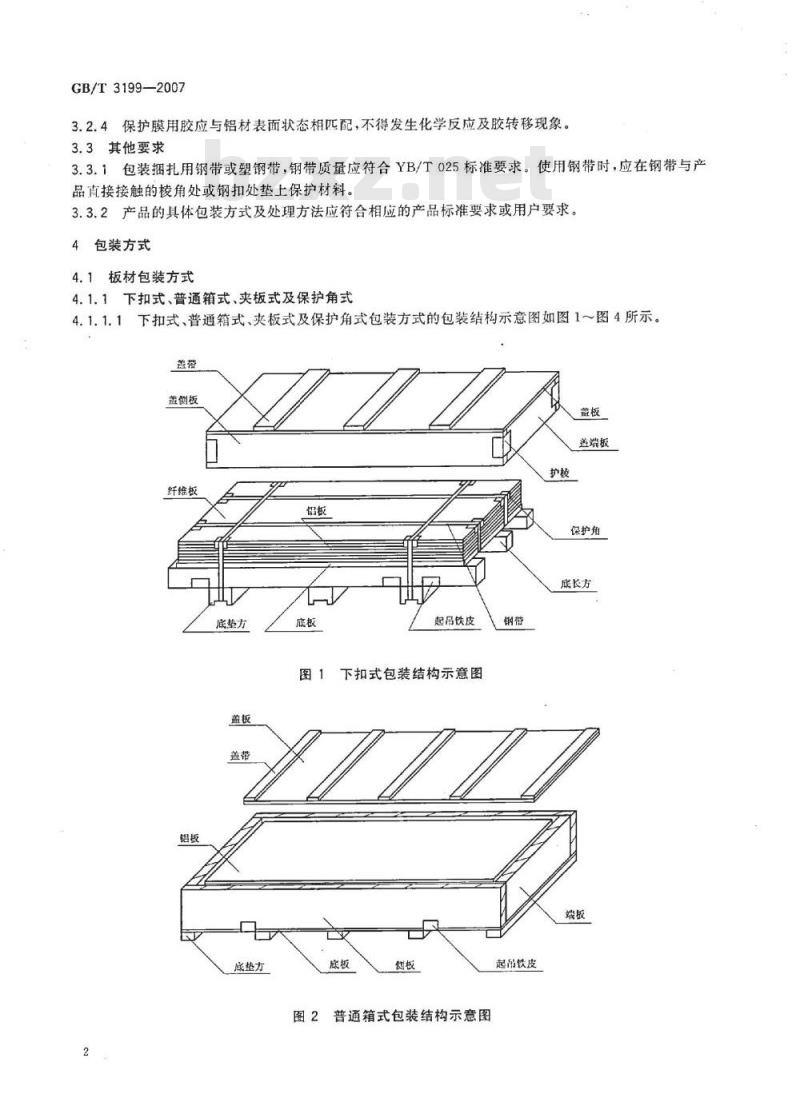

3.2.4保护膜用胶应与铝材表面状态相匹配，不得发生化学反应及胶转移现象。3.3其他要求
3.3.1包装捆扎用钢带或塑钢带，钢带质量应符合YB/T025标准要求。使用钢带时，应在钢带与产品直接接触的棱角处或钢扣处垫上保护材料。3.3.2产品的具体包装方式及处理方法应符合相应的产品标准要求或用户要求。4包装方式
4.1板材包装方式
4.1.1下扣式、普通箱式、夹板式及保护角式4.1.1.1下扣式、普通箱式、夹板式及保护角式包装方式的包装结构示意图如图1～图4所示。盖发
盖侧板
纤维板
底垫方
底垫方
起吊铁皮
下扣式包装结构示意图
普通箱式包装结构示意图
起南铁皮
盖端板
保护角
底长方
底垫方
底垫方
起吊铁皮

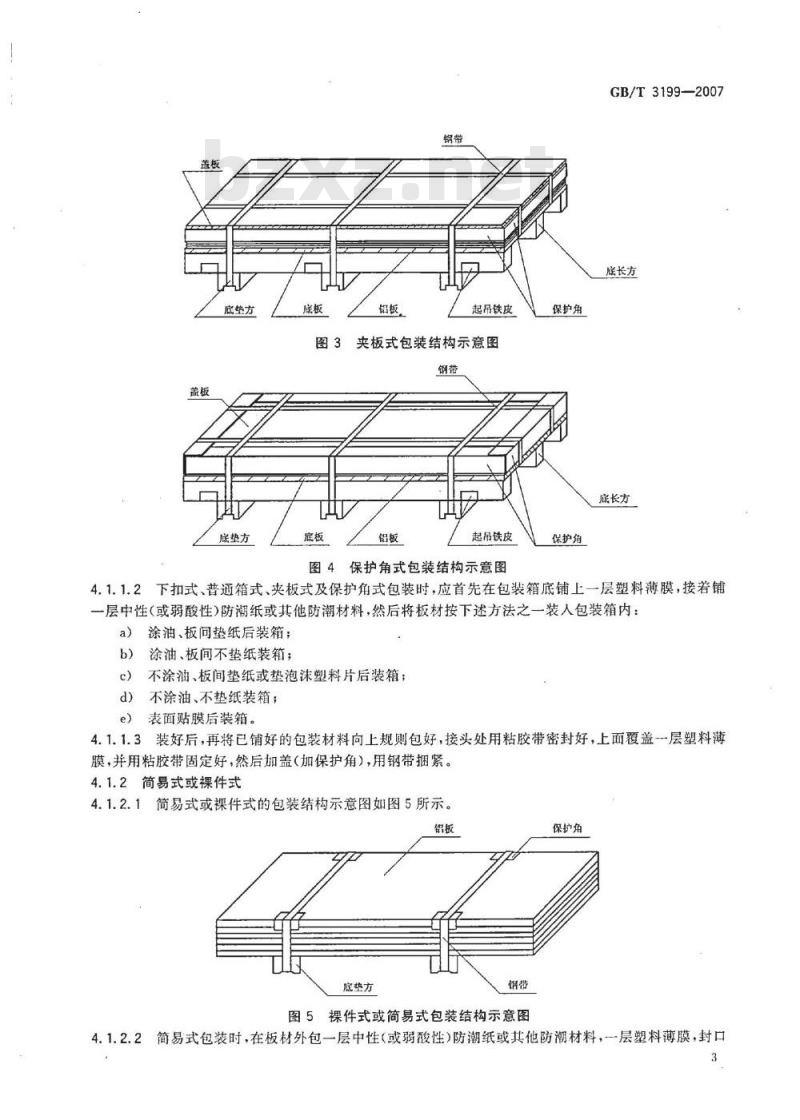

夹板式包装结构示意图
起吊铁皮
图4保护角式包装结构示意图
保护角
保护角
GB/T3199—2007
底长方
底长方
4.1.1.2下扣式、普通箱式、夹板式及保护角式包装时，应首先在包装箱底铺上一层塑料薄膜，接着铺层中性（或弱酸性）防潮纸或其他防潮材料，然后将板材按下述方法之一装入包装箱内：涂油、板问垫纸后装箱；
涂油、板间不垫纸装箱；
不涂油、板间垫纸或垫泡沫塑料片后装箱；不涂油、不垫纸装箱；
表面贴膜后装箱。
4.1.1.3装好后，再将已铺好的包装材料向上规则包好，接头处用粘胶带密封好，上面覆盖一层塑料薄膜，并用粘胶带固定好，然后加盖（加保护角），用钢带捆紧。4.1.2简易式或裸件式
4. 1.2. 1
简易式或裸件式的包装结构示意图如图5所示。铝板
底垫方
裸件式或简易式包装结构示意图图5
保护角
4.1.2.2简易式包装时，在板材外包一层中性（或弱酸性）防潮纸或其他防潮材料，一层塑料薄膜，封口3
GB/T3199—2007
后放在底垫方上，然后用钢带捆紧。4.1.2.3裸件式包装时，将板材直接放在底垫方上，然后用钢带捆紧。4.2带材包装方式
4.2.1立式普通箱式或立式下扣式4.2.1.1立式普通箱式或立式下扣式的包装结构示意图如图6、图7所示。4.2.1.2立式普通箱式或立式下扣式包装时，在带材外包一层中性（或弱酸性）防潮纸或其他防潮材料、一层塑料薄膜，卷芯内放入干燥剂后，用粘胶带将塑料薄膜封口，将带材立式装入包装箱内，也可多卷重叠后按上述要求装人包装箱内，加盖封箱。警营
盖顶带
盖蹈带
4.2.2卧式下扣式
图6立式普通箱式包装结构示意图盖侧错
盖侧板
盖增板
立式下扣式包装结构示意图
4.2.2.1卧式下扣式的包装结构示意图如图8所示。4.2.2.2卧式下扣式包装时，在带材外包一层中性（或弱酸性）防潮纸或其他防潮材料、一层塑料薄膜，卷芯内放入干燥剂后，用粘胶带将塑料薄膜封口。将带材卧式装入包装箱内，也可多卷重叠后按上述要求装人包装箱内，加盖封箱。
4.2.3卧式“井”字架式
图8卧式下扣式包装结构示意图
4.2.3.1卧式“并”字架式的包装结构示意图如图9所示。外医纸板
端面纸板
定位挡块
图9卧式“井”字架式包装结构示意图铝卷免费标准下载网bzxz
GB/T3199-2007
4.2.3.2卧式“井\字架式包装时，在带材外包层中性（或弱酸性）防潮纸或其他防潮材料、一层塑料薄膜，卷芯内放入干燥剂后，用粘胶带将塑料薄膜封口后，最外面用硬纸板（或纤维板）包复，然后用钢带（或塑钢带）将带材固定在卧式“井”字架上，或多卷串联后按上述要求固定在卧式“井”字架上。GB/T3199—2007
4.2.4立式托盘式
4.2.4.1立式托盘式的包装结构示意图如图10所示，钢带
定位挡块
图10立式托盘式包装结构示意图4.2.4.2立式托盘式包装时，在带材外包一层中性（或弱酸性）防潮纸、一层塑料薄膜，卷芯内放人干燥剂后，用粘胶带将塑料薄膜封口后，最外面用硬纸板（或纤维板）包复，然后用钢带（或塑钢带）将带材立式固定在托盘上或多卷申联后按上述要求立式固定在托盘上。4.2.5简易式
在带材外包一层中性（或弱酸性）防潮纸、一层塑料薄膜后，用钢带固定在“井”字架或立式托盘上。4.2.6裸件式
将带材固定在托盘或固定架上，不附加任何保护材料。4.3铝箔包装方式
4.3.1卧式插板悬空式
4.3.1.1卧式插板悬空式的包装结构示意图如图11所示。盖带
卧式插板悬空式包装结构示意图端板
GB/T3199—2007
4.3.1.2卧式插板悬空式包装时，在铝箔卷外面包一层中性（或弱酸性）防潮纸或其他防潮材料，套上塑料袋，卷端面垫上软衬垫，放入干燥剂，然后将塑料袋两端收拢后塞入卷芯内密封好，在卷芯内插人钢管芯（木轴)后将铝箔卷以卧式悬空放入包装箱内，加盖封箱。4.3.2卧式芯管支承扣合式
4.3.2.1卧式芯管支承扣合式的包装结构示意图如图12所示。4.3.2.2卧式芯管支承扣合式包装时，在铝箔卷外面包一层中性（或弱酸性）防潮纸或其他防潮材料，套上塑料袋，卷端面垫上软衬垫，放入干燥剂，然后将塑料袋两端收拢后密封固定好，将铝箔卷以卧式恶空放入包装箱内，加盖封箱。
上创带
上侧板
铝箔卷
上端板
支承板
下端板
定位条
下侧板
下侧带
图12卧式芯管支承扣合式包装结构示意图4.3.3卧式塑料端盖悬空式
4.3.3.1卧式塑料端盖悬空式的包装结构示意图如图13所示。4.3.3.2卧式塑料端盖悬空包装时，在铝箔卷外面包一层中性（或弱酸性）防潮纸或其他防潮材料，套上塑料袋，在卷芯内放人干燥剂，端面垫上软衬垫，将塑料袋两端收拢后塞人卷芯内，再插人塑料端盖，然后以卧式悬空放人包装箱内，加盖封箱。7
GB/T3199—2007
4.3.4立式双层式
智箔卷
塑料压益
纤维葡板
端头板
图13卧式塑料端盖悬空式包装结构示意图4.3.4.1立式双层式的包装结构示意图如图14所示。定位孔
健困板
底托板
定位纸管
图14立式双层式包装结构示意图软垫
定位板
定位板
4.3.4.2立式双层式包装时，先在下罩上方铺一层软垫，将铝箱卷轴向垂直对正底板上的定位孔依次放置，当下层放置完毕后，在铝箔卷的顶部先铺一层软垫，然后放置定位板，重复上述步骤；当双层装满后，用定位纸管由上向下插入芯管中将上下铝箔卷定位，在铝箔卷的空隙处固定放置适量干燥剂，套上塑料袋、侧围板加罩封箱打包。8
4.3.5立式普通箱式或立式下扣式4.3.5.1立式普通箱式或立式下扣式的包装结构示意图如图6、图7所示。GB/T3199—2007
4.3.5.2立式普通箱式或立式下扣式包装时，在铝箔卷外包一层中性（或弱酸性）防潮纸或其他防潮材料、一层塑料薄膜，卷芯内放人干燥剂后，用粘胶带将塑料薄膜封口，将铝箔卷立式装入包装箱内或多卷重叠后按上述要求立式装入包装箱内，加盖封箱。4.3.6卧式下扣式
4.3.6.1卧式下扣式的包装结构示意图如图8所示。4.3.6.2卧式下扣式包装时，在铝箔卷外包一层中性（或弱酸性）防潮纸或其他防潮材料、一层塑料薄膜，卷芯内放入干燥剂后，用粘胶带将塑料薄膜封口，将铝箔卷卧式装入包装箱内或多卷重叠后按上述要求装人包装箱内，加盖封箱。4.3.7卧式“井”字架式
4.3.7.1卧式“井”字架式的包装结构示意图如图9所示。4.3.7.2卧式“井”字架式包装时，在铝箔卷外包一层中性（或弱酸性）防潮纸、一层塑料薄膜，卷芯以内放人干燥剂后，用粘胶带将塑料薄膜封口后，最外面用硬纸板（纤维板）包复，然后用钢带（塑钢带）将铝箔卷固定在卧式“井”字架上或多卷串联后按上述要求固定在卧式“井”字架上。4.4管、棒及工业型材的包装方式4.4.1普通箱式
4.4.1.1普通箱式的包装结构示意图如图15所示。盖板
端头板
端横带
端整带
图15普通箱式包装结构示意图
4.4.1.2普通箱式包装时，应首先在包装箱内铺一层塑料薄膜，接着铺一层中性（或弱酸性）防潮纸或其他防潮材料，然后将产品涂油后或不涂油直接装入包装箱内，再将已铺好的包装材料向上规则包好，接头处用粘胶带密封好，加盖封箱。4.4.2简易式
4.4.2.1简易式的包装结构示意图如图16所示。9
GB/T3199—2007
图16简易式包装结构示意图
4.4.2.2简易式包装时，将产品放进垫有塑料薄膜或无塑料薄膜的四方形定位框架内，在打钢带处四周包上木方，然后用钢带捆紧。4.4.3裸件成捆式
4.4.3.1裸件成捆式的包装结构示意图如图17所示。钢带
保护材料
图17裸件成捆式包装结构示意图4.4.3.2裸件成捆式包装时，将产品用麻袋（或其他保护材料）缠绕后用钢带打紧或仅在打钢带处缠麻袋（或其他保护材料），其他部位裸露。4.4.4裸件成排式
4.4.4.1裸件成排式的包装结构示意图如图18所示。10
