【机械行业标准(JB)】 滚动轴承 滚针和角接触球组合轴承 外形尺寸

ICS21.100.20
备案号：20296—2007

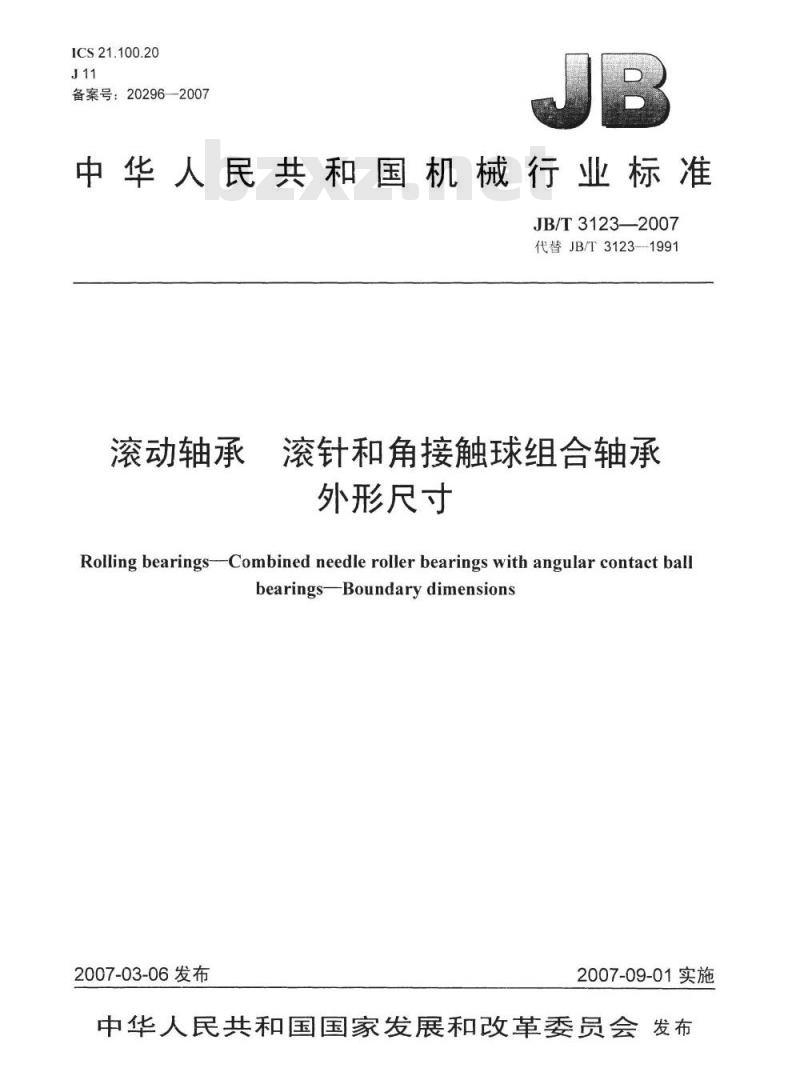

中华人民共和国机械行业标准
JB/T3123—2007
代替JB/T3123--1991
滚动轴承
滚针和角接触球组合轴承
外形尺寸
Rolling bearings-Combined needle roller bearings with angular contact ballbearingsBoundarydimensions
2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言.
规范性引用文件.
3术语和定义、符号
外形尺寸.…
图1NKIA0000型.
图2NKIB0000型
..+.......+.+.
.....0.
JB/T3123—2007
FOPOFO.OO.SOO.C.
JB/T3123—-2007

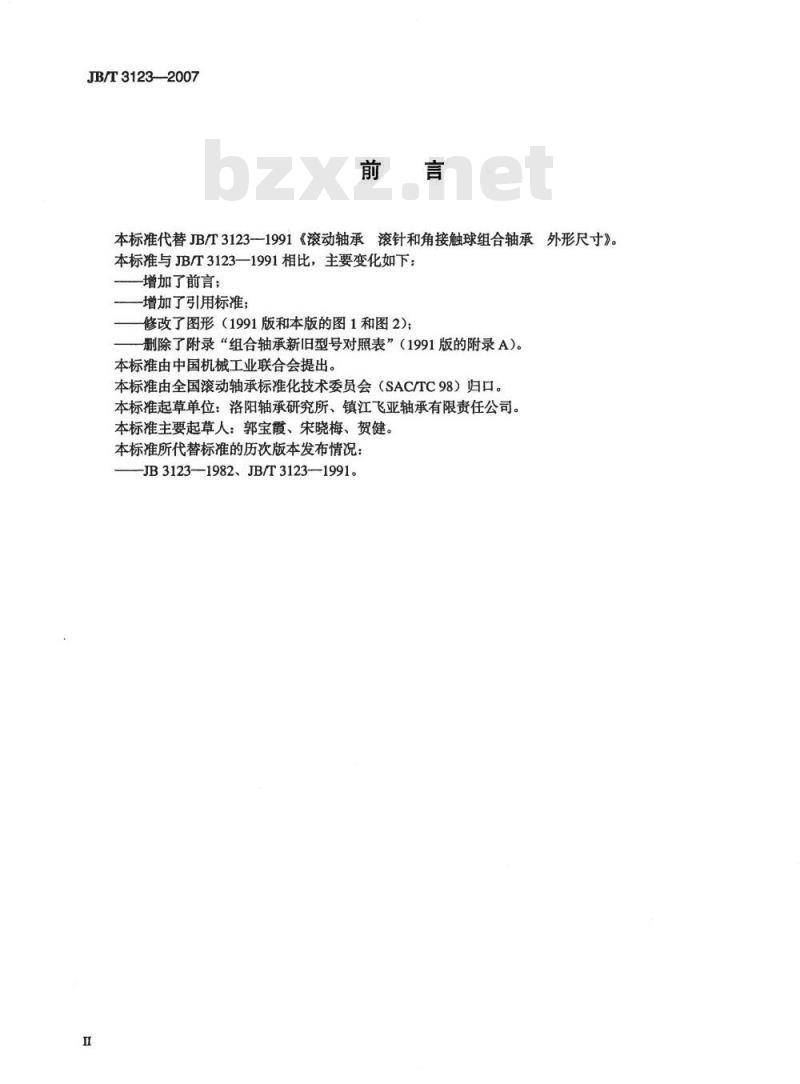

本标准代替JB/T3123一1991《滚动轴承滚针和角接触球组合轴承外形尺寸》。本标准与JB/T3123—1991相比，主要变化如下：增加了前言；
-增加了引用标准；
修改了图形（1991版和本版的图1和图2）；删除了附录“组合轴承新旧型号对照表”（1991版的附录A）。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所、镇江飞亚轴承有限责任公司。本标准主要起草人：郭宝霞、宋晓梅、贺健。本标准所代替标准的历次版本发布情况：-JB3123—1982、JB/T3123-—1991。Ⅱ

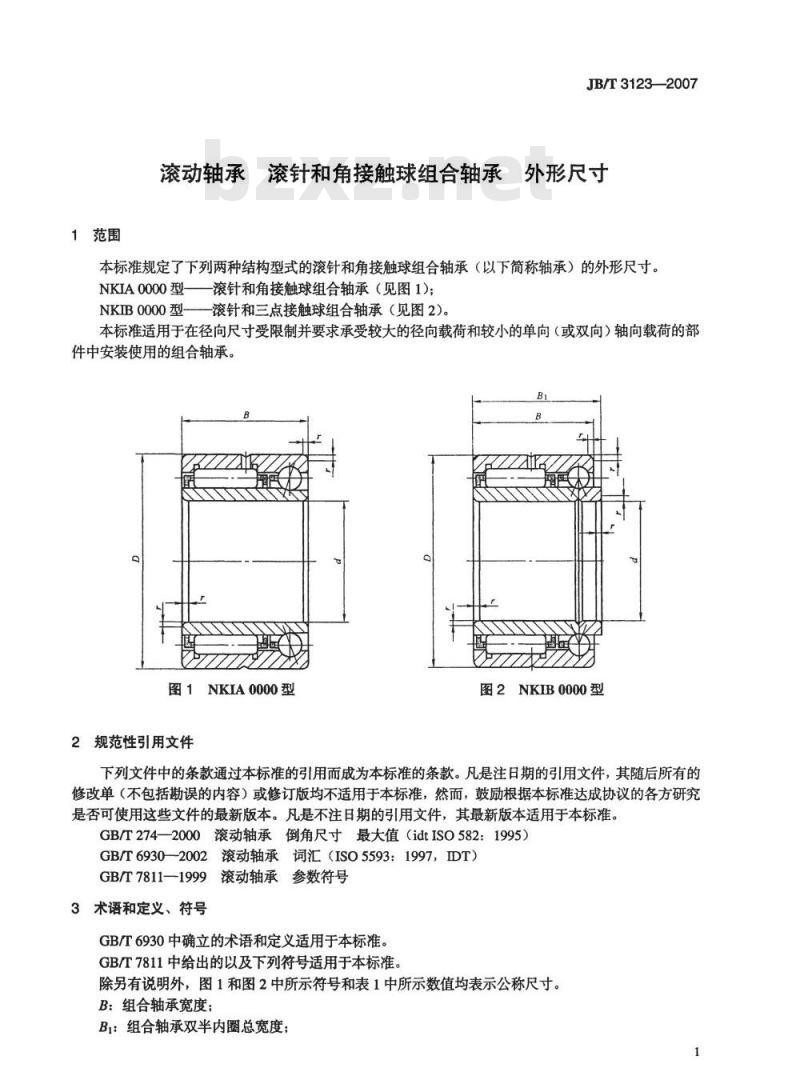

1范围
JB/T3123—2007
滚动轴承滚针和角接触球组合轴承外形尺寸本标准规定了下列两种结构型式的滚针和角接触球组合轴承（以下简称轴承）的外形尺寸。NKIA0000型——滚针和角接触球组合轴承（见图1)；NKIB0000型—
滚针和三点接触球组合轴承（见图2）。本标准适用于在径向尺寸受限制并要求承受较大的径向载荷和较小的单向（或双向）轴向载荷的部件中安装使用的组合轴承。
图1NKIA0000型
2规范性引用文件
图2NKIB0000型
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T274—2000滚动轴承倒角尺寸最大值（idtISO582：1995）GB/T6930-2002滚动轴承词汇（ISO5593：1997，IDT）GB/T7811—1999滚动轴承参数符号3术语和定义、符号
GB/T6930中确立的术语和定义适用于本标准。GB/T7811中给出的以及下列符号适用于本标准。除另有说明外，图1和图2中所示符号和表1中所示数值均表示公称尺寸。B：组合轴承宽度；
B1：组合轴承双半内圈总宽度
JB/T3123-2007
D：组合轴承外径
d：组合轴承内径；
r：倒角尺寸；
Trsmin：最小单一倒角尺寸。
4外形尺寸
组合轴承的外形尺寸按表1的规定。轴承型号
NKIA0000型
NKIA5901
NKIA5902
NKIA5903
NKIA5904
NKIA59/22
NKIA5905
NKIA5906
NKIA5907
NKIA5908
NKIA5909
NKIA5910
NKIA5911
NKIA5912
NKIA5913
NKIA5914bZxz.net
NKIB0000型
NKIB5901
NKIB5902
NKIB5903
NKIB5904
NKIB59/22
NKIB5905
NKIB5906
NKIB5907
NKIB5908
NKIB5909
NKIB5910
NKIB5911
NKIB5912
NKIB5913
NKIB5914
“对应的最大倒角尺寸规定在GB/T274中。2
外形尺寸
人民共和
机械行业标准
滚动轴承
滚针和角接触球组合轴承
外形尺寸
JB/T3123—2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.25印张·8千字2007年9月第1版第1次印刷
定价：10.00元
书号：15111·8375
网址：http：//cmpbook.com编辑部电话：（010）88379779
直销中心电话：（010）88379693封面无防伪标均为盗版
版权专有
侵权必究
