【机械行业标准(JB)】 滚动轴承 滚针和推力球组合轴承 外形尺寸

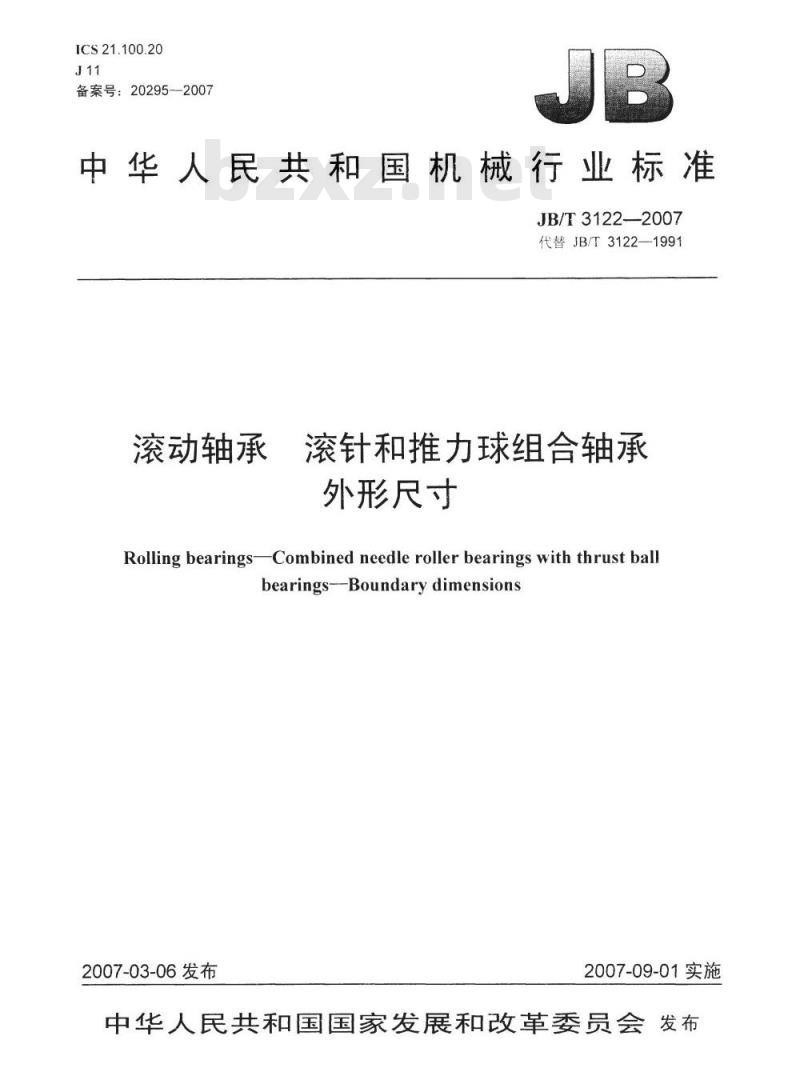

ICS21.100.20
备案号：20295-2007
中华人民共和国机械行业标准
JB/T3122—2007
代替JB/T3122—1991
滚动轴承
滚针和推力球组合轴承
外形尺寸
Rolling bearingsCombined needle roller bearings with thrust ballbearings-Boundarydimensions
2007-03-06发布
2007-09-01实施
中华人民共和国国家发展和改革委员会发布前言：

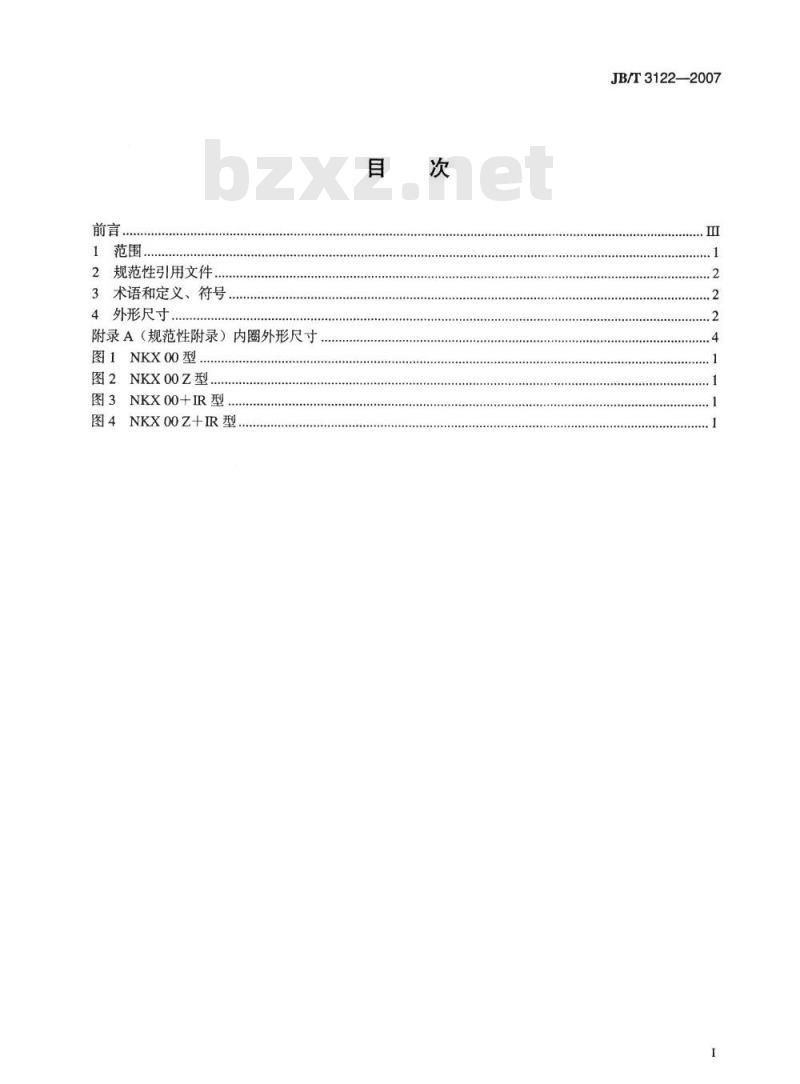

1范围
2规范性引用文件.
3术语和定义、符号.
4外形尺寸.
附录A（规范性附录）内圈外形尺寸图1NKX00型
图2NKX00Z型
图3NKX00+IR型
图4NKX00Z+IR型...
JB/T3122—2007

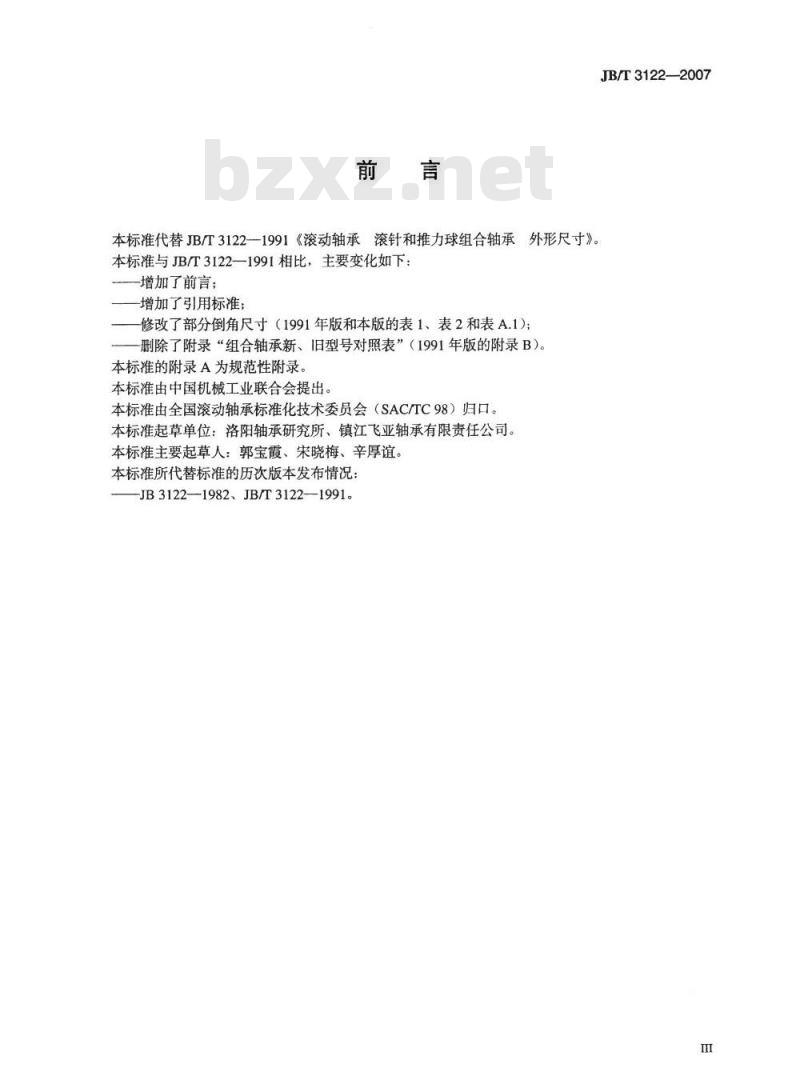

本标准代替JB/T3122一1991《滚动轴承滚针和推力球组合轴承外形尺寸》。本标准与JB/T3122-1991相比，主要变化如下增加了前言；
-增加了引用标准；
修改了部分倒角尺寸（1991年版和本版的表1、表2和表A.1)；一删除了附录“组合轴承新、旧型号对照表”（1991年版的附录B）。本标准的附录A为规范性附录。
本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会（SAC/TC98）归口。本标准起草单位：洛阳轴承研究所、镇江飞亚轴承有限责任公司。本标准主要起草人：郭宝霞、宋晓梅、辛厚谊、本标准所代替标准的历次版本发布情况：-JB3122—1982、JB/T3122—1991。JB/T3122—2007
1范围
JB/T3122—2007
滚针和推力球组合轴承外形尺寸滚动轴承

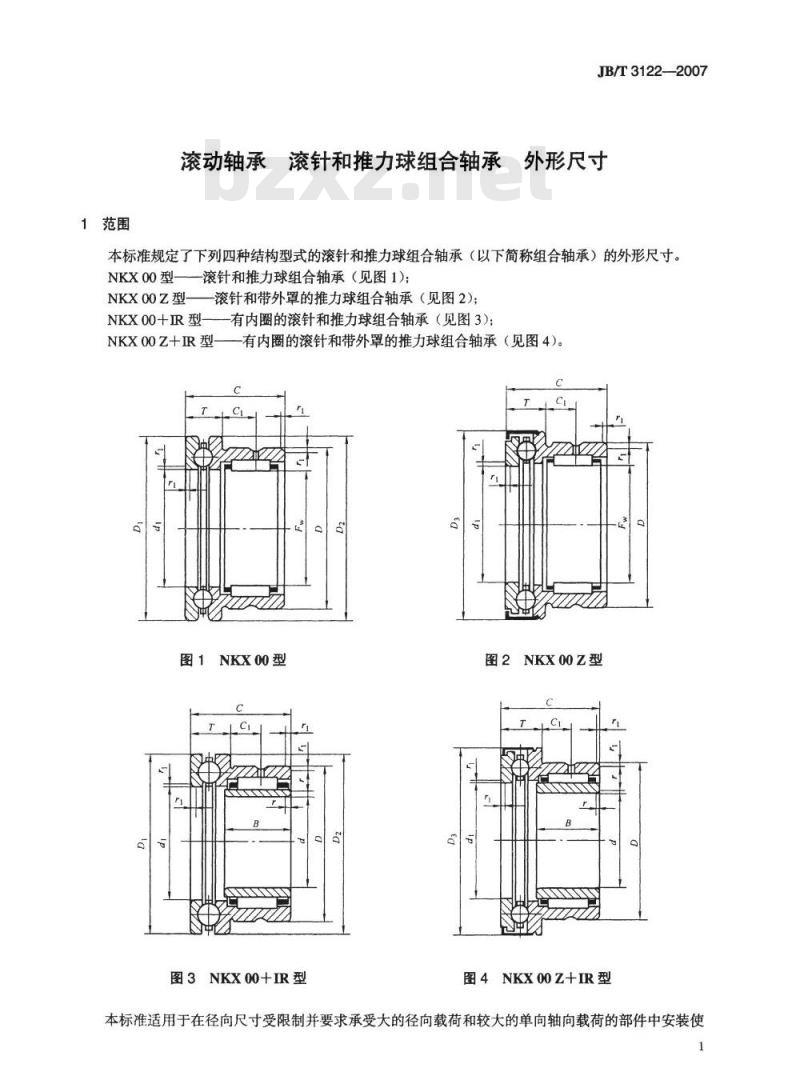

本标准规定了下列四种结构型式的滚针和推力球组合轴承（以下简称组合轴承）的外形尺寸。NKX00型一滚针和推力球组合轴承（见图1)NKX00Z型-
一滚针和带外罩的推力球组合轴承（见图2）；NKX00+IR型
有内圈的滚针和推力球组合轴承（见图3）；NKX00Z+IR型一一有内圈的滚针和带外罩的推力球组合轴承（见图4)。图1NKX00型
图3NKX00+IR型
图2NKX00Z型
图4NKX00Z+IR型
本标准适用于在径向尺寸受限制并要求承受大的径向载荷和较大的单向轴向载荷的部件中安装使JB/T3122—2007
用的组合轴承。

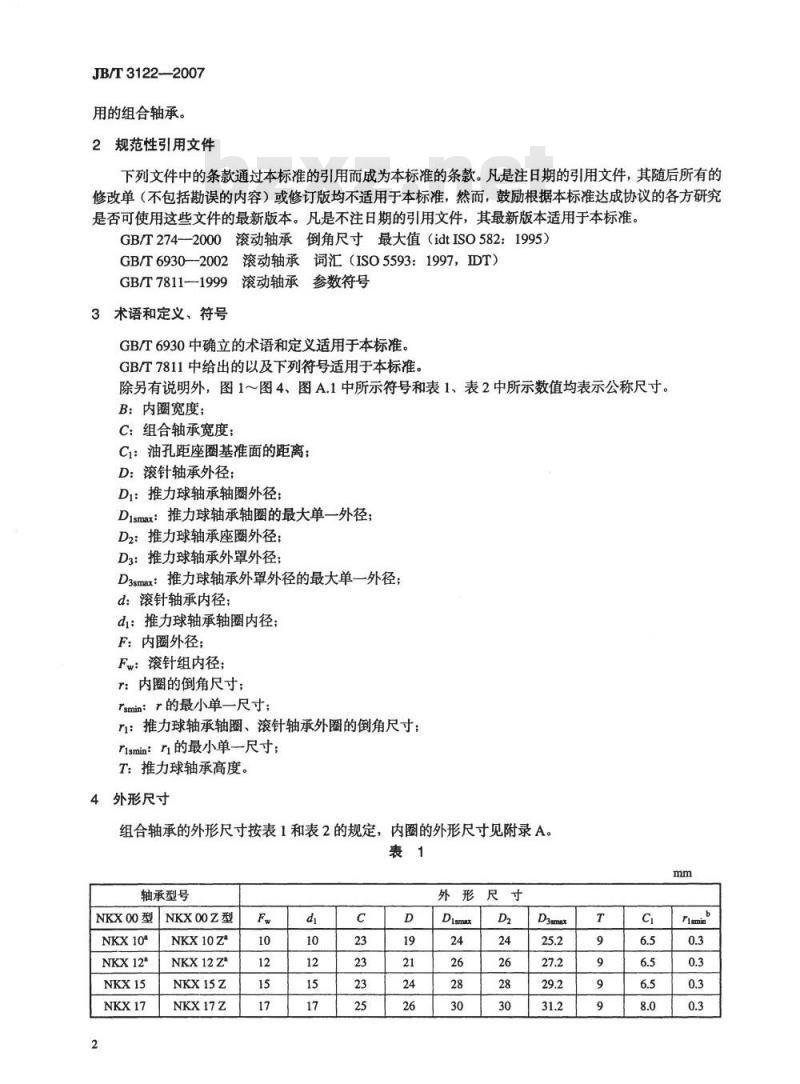

2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T274—2000滚动轴承倒角尺寸最大值（idtISO582：1995）GB/T6930--2002滚动轴承词汇（ISO5593：1997，IDT）GB/T7811--1999滚动轴承参数符号3术语和定义、符号
GB/T6930中确立的术语和定义适用于本标准。GB/T7811中给出的以及下列符号适用于本标准。除另有说明外，图1～图4、图A.1中所示符号和表1、表2中所示数值均表示公称尺寸。B：内圈宽度；
C：组合轴承宽度；
Ci：油孔距座圈基准面的距离；D：滚针轴承外径：
Di：推力球轴承轴圈外径：
D1smax：推力球轴承轴圈的最大单一外径；D2：推力球轴承座圈外径：
D3：推力球轴承外罩外径；
D3smax：推力球轴承外罩外径的最大单一外径；d：滚针轴承内径：
di：推力球轴承轴圈内径；
F：内圈外径；
Fw：滚针组内径；
r：内圈的倒角尺寸；
rsmin：r的最小单一尺寸：
ri：推力球轴承轴圈、滚针轴承外圈的倒角尺寸；rismin：r的最小单一尺寸；
T：推力球轴承高度。
4外形尺寸
组合轴承的外形尺寸按表1和表2的规定，内圈的外形尺寸见附录A。表1
轴承型号
NKX00型
NKX10awww.bzxz.net
NKX00Z型
NKX10Za
NKX12Za
NKX15Z
NKX17Z
Dismax
Tiamib
轴承型号
NKX00型
NKX00Z型
NKX20Z
NKX25Z
NKX30Z
NKX35Z
NKX40Z
NKX45Z
NKX50Z
NKX60Z
NKX70Z
可采用带锁圈的结构
对应的最大倒角尺寸规定在GB/T274中轴承型
NKX00+IR型NKX00Z+IR型F
NKX10+IR
NKX12+IR
NKX15+IR
NKX17+IR
NKX20+IR
NKX25+IR
NKX30+IR
NKX35+IR
NKX40+IR
NKX45+IR
NKX50+IR
NKX60+IR
NKX70+IR
NKX10Z+IR
NKX12Z+IR*
NKX15Z+IR
NKX17Z+IR
NKX20Z+IR
NKX25Z+IR
NKX30Z+IR
NKX35Z+IR
NKX40Z+IR
NKX45Z+IR
NKX50Z+IR
NKX60Z+IR
NKX70Z+IR
表1(续）
a可采用带锁圈的结构。
b对应的最大倒角尺寸规定在GB/T274中。17
Dismax
Dasmpax
Damart
Dasmax
JB/T3122—2007
内圈型号
Tismin
IR00X00X00
IR7×10×16
IR9×12×16
IR12×15×16
IR14×17X17
IR17×20×20
IR20×25×20
IR25×30×20
IR30X35×20
IR35×40×20
IR40X45×20
IR45×50×25
IR50×60×25
IR60×70×25
JB/T3122—2007
附录A
（规范性附录）
内圈外形尺寸
内圈外形见图A.1，其外形尺寸见表A.1。A.1
内图型号
IR7×10×16
IR9×12×16
IR12×15×16
IR14×17×17
IR17×20×20
IR20×25×20
IR25×30×20
外形尺寸
内圈型号
IR30×35×20
IR35×40×20
IR40×45×20
IR45×50×25
IR50X60×25
IR60×70×25
T'snia
中华人民共和国
机械行业标准
滚针和推力球组合轴承
滚动轴承
外形尺寸
JB/T3122——2007
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm?0.5印张·13T字
2007年9月第1版第1次印刷
定价：10.00元
书号：15111·8374
网址：http：/cmpbook.com编辑部电话：（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
