【机械行业标准(JB)】 恒压刷握

ICS29.160
备案号：20815—2007

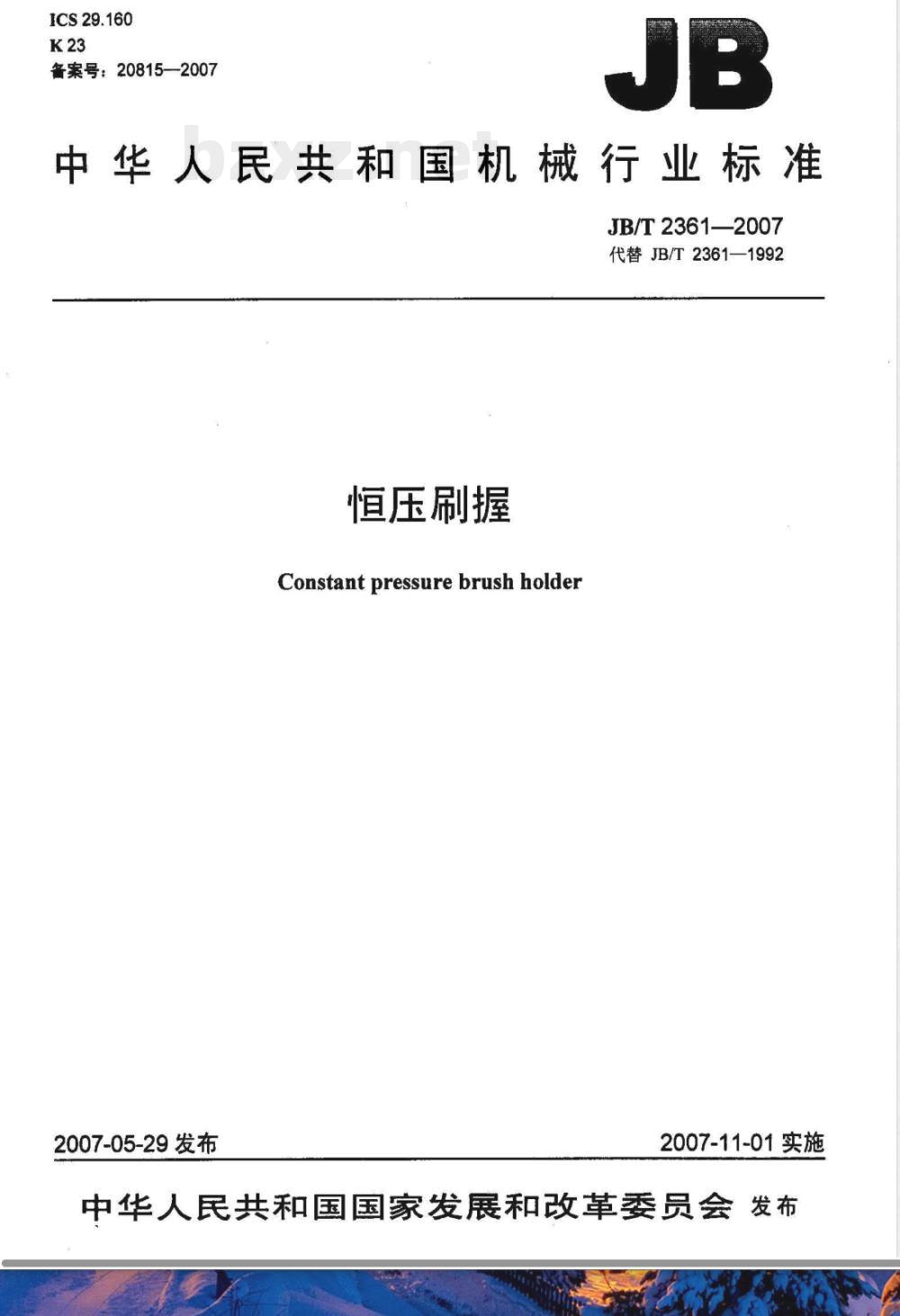

中华人民共和国机械行业标准
JB/T2361—2007
代替JB/T2361—1992
恒压刷握
Constantpressurebrushholder
2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言，

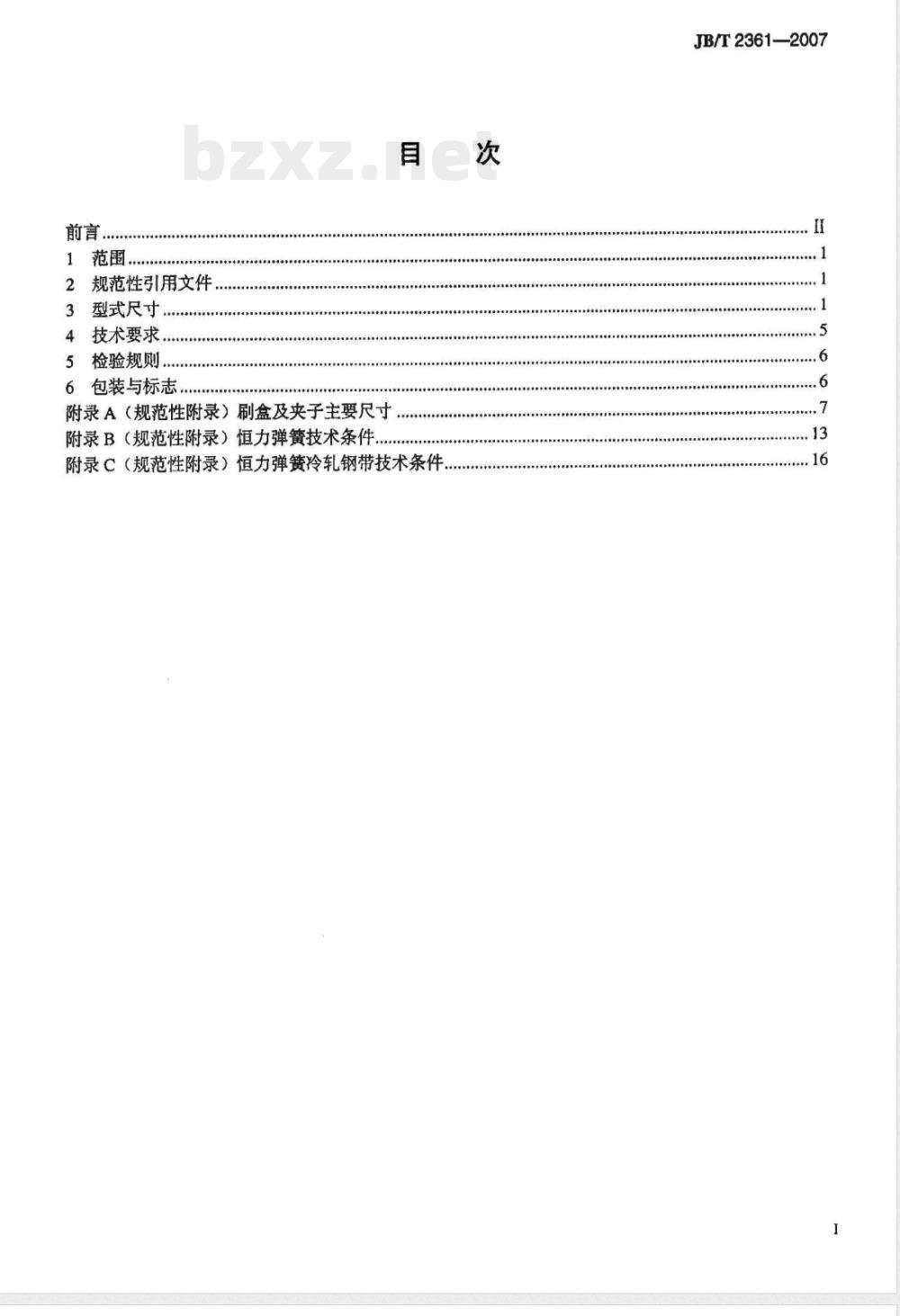

2规范性引用文件
3型式尺寸
4技术要求.
5检验规则
6包装与标志..…
附录A（规范性附录）刷盒及夹子主要尺寸附录B（规范性附录）恒力弹簧技术条件.次
附录C（规范性附录）恒力弹簧冷轧钢带技术条件JB/T2361—2007
JB/T2361—2007

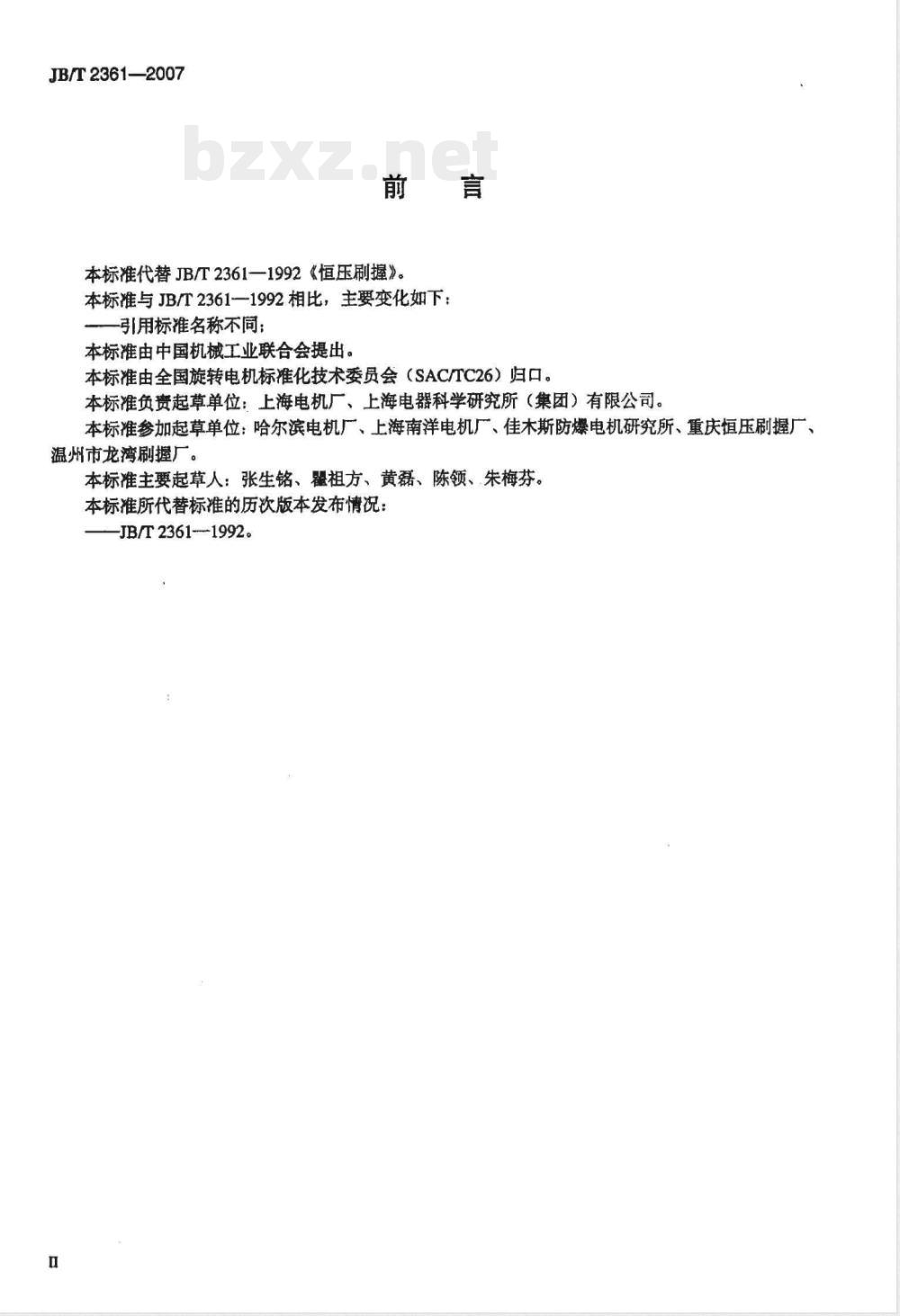

本标准代替JB/T2361—1992《恒压刷握》。本标准与JB/T2361—1992相比，主要变化如下：引用标准名称不同：
本标准由中国机械工业联合会提出。本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。本标准负资起草单位：上海电机厂、上海电器科学研究所（集团）有限公司。本标准参加起草单位：哈尔滨电机厂、上海南洋电机厂、佳木斯防爆电机研究所、重庆恒压刷握厂、温州市龙湾刷撞厂。
本标准主要起草人：张生铭、祖方、黄磊、陈领、朱梅芬。本标准所代替标准的历次版本发布情况：-JB/T2361-1992。

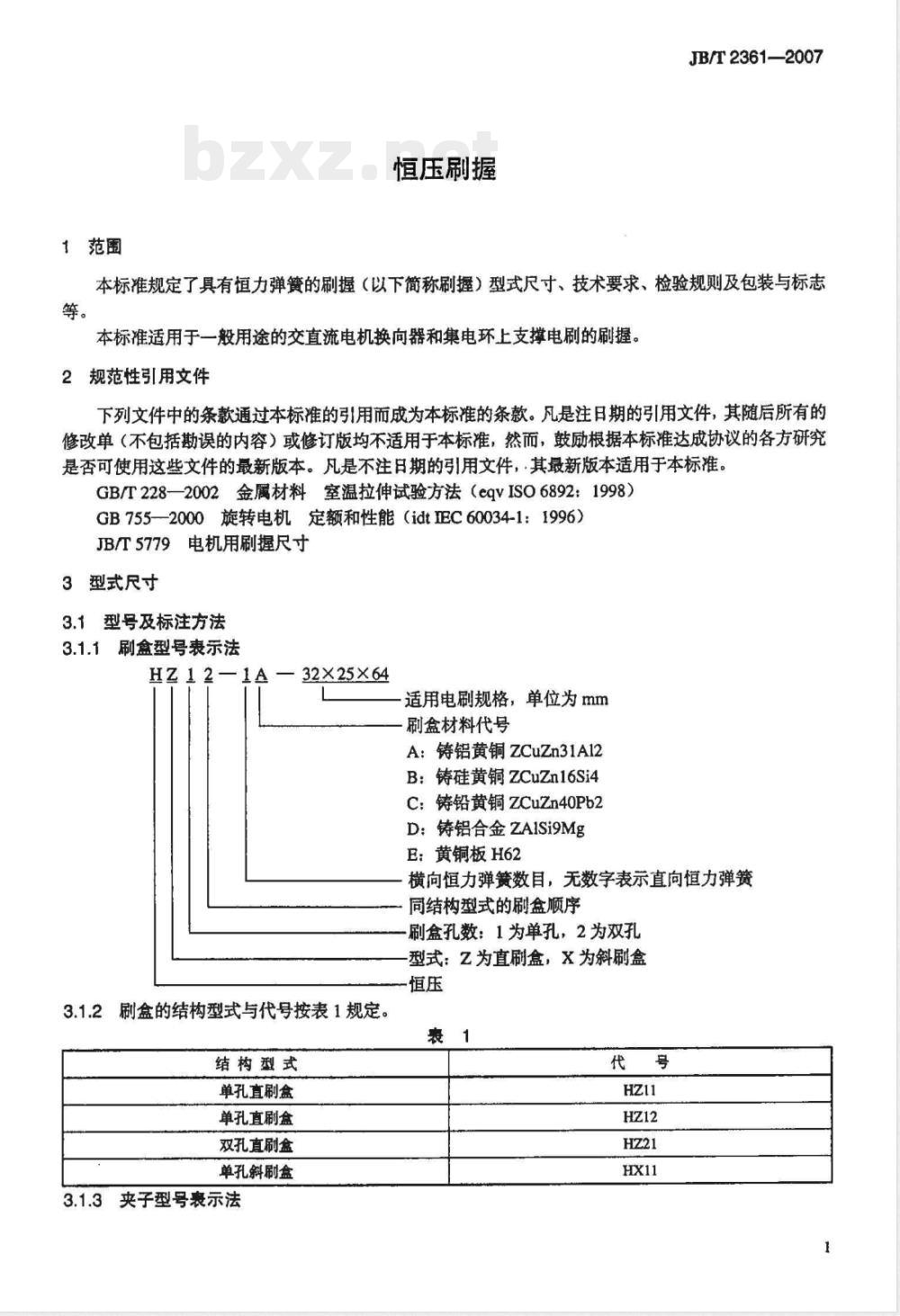

1范围
恒压刷握
JB/T2361—2007
本标准规定了具有恒力弹簧的刷握（以下简称刷握）型式尺寸、技术要求、检验规则及包装与标志等。
本标准适用于一般用途的交直流电机换向器和集电环上支撑电刷的刷握。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，·其最新版本适用于本标准。GB/T228—2002金属材料室温拉伸试验方法（eqvISO6892：1998）GB755—-2000旋转电机定额和性能（idtIEC60034-1：1996）JB/T5779电机用刷握尺寸
3型式尺寸
3.1型号及标注方法
3.1.1刷盒型号表示法
HZ12—1A—32X25X64
适用电刷规格，单位为mm
刷盒材料代号
A：铸铝黄铜ZCuZn31A12
B：铸硅黄铜ZCuZn16Si4
C：铸铅黄铜ZCuZn40Pb2
D：铸铝合金ZAISi9Mg
E：黄铜板H62
横向恒力弹簧数目，无数字表示直向恒力弹簧同结构型式的刷盒顺序
刷盒孔数：1为单孔，2为双孔
型式：Z为直刷盒，X为斜刷盒
刷盒的结构型式与代号按表1规定。3.1.2
结构型式
单孔直刷盒
单孔直刷盒
双孔直刷盒
单孔斜刷盒

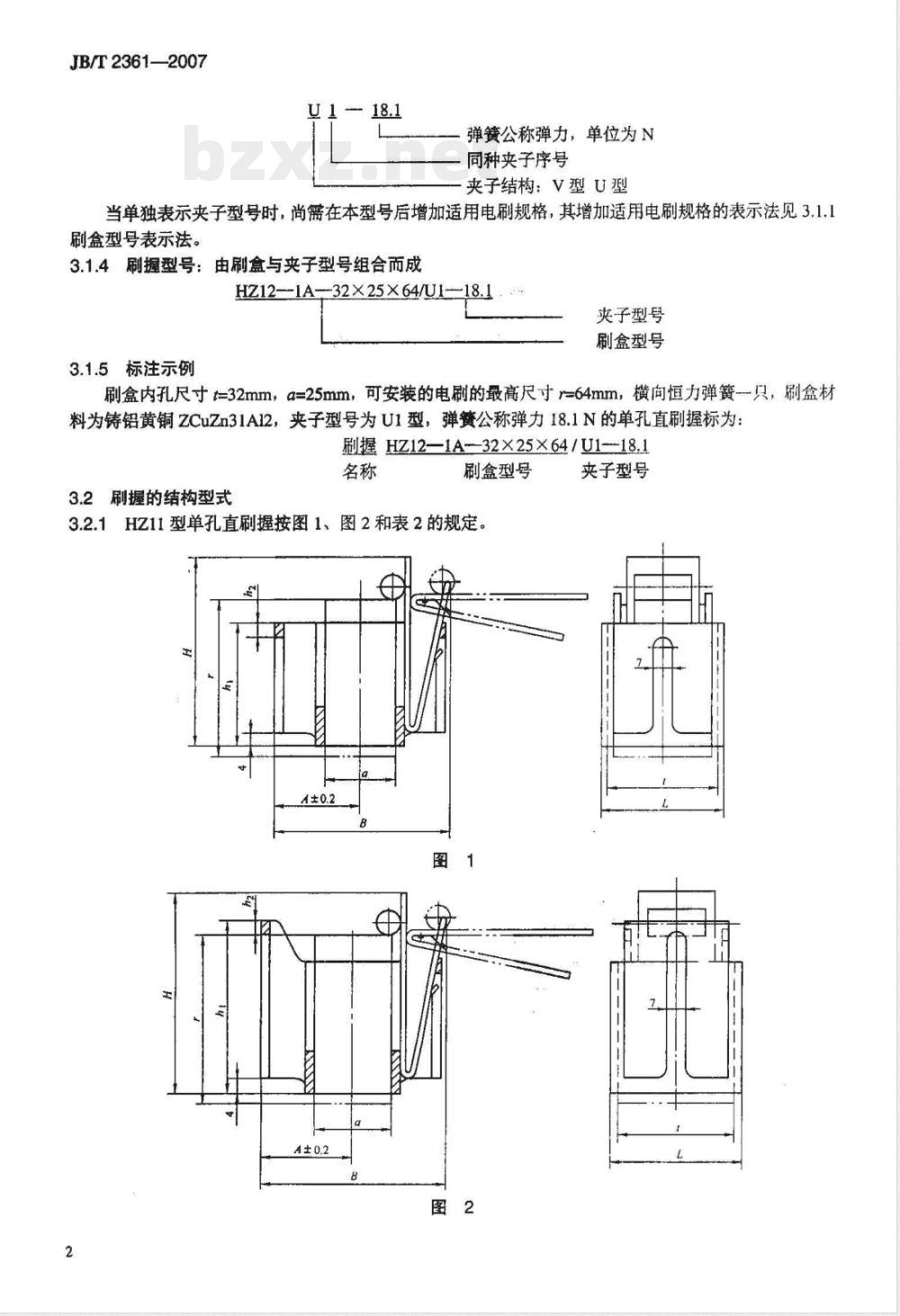

3.1.3夹子型号表示法
JB/T2361-—2007
弹簧公称弹力，单位为N
同种夹子序号
夹子结构：V型U型
当单独表示夹子型号时，尚需在本型号后增加适用电刷规格，其增加适用电刷规格的表示法见3.1.1刷盒型号表示法。
3.1.4刷握型号：由刷盒与夹子型号组合而成HZ12—1A-32X25X64/U1--18.1
夹子型号
刷盒型号
3.1.5标注示例
刷盒内孔尺寸t=32mm，a=25mm，可安装的电刷的最高尺寸r=64mm，横向恒力弹簧只，刷盒材料为铸铝黄铜ZCuZn31A12，夹子型号为U1型，弹簧公称弹力18.1N的单孔直刷握标为：刷握HZ12-1A-32X25×64/U1-18.1名称
3.2刷握的结构型式
刷盒型号
3.2.1HZ11型单孔直刷握按图1、图2和表2的规定。A
夹子型号
40/64*
JB/T2361—2007
44/545
1r尺寸为40时，对应H尺寸65、h尺寸44，r尺寸为64时，对应H尺寸90、h尺寸54。3.2.2HZ12-1、HZ12—2型单孔直刷握按图3和表3的规定图形
JB/T2361—2007
HZ12-1
HX11型单孔斜刷握按图4和表4的规定。3.2.3
HZ12-2
HZ12—-1HZ12—2
HZ12—1
3.2.4HZ21型双孔直刷握按图5和表5的规定。A±0.2
4技术要求
JB/T2361—2007
刷握应能在GB755一2000规定的换向器和集电环的温升限度下长期正常工作。4.1
4.2根据恒力弹簧使用要求，在电刷上应带有绝缘件，以避免弹簧导电。4.3刷握外形尺寸H、B、L不得大于表2～表5所示名义尺寸。4.4刷握主要零件的技术要求，尺寸和各零件推荐用材料规定如下：4.4.1刷盒制造的主要尺寸应按附录A规定，刷盒材料及材料代号见表6。表6
金属材料名称及牌号
铸铝黄铜ZCuZn31A12
铸硅黄铜ZCuZn16Si4
铸铅黄铜ZCuZn40Pb2
铸铝合金ZAISi9Mg
黄钢板H62（适用于冲制刷盒）：材料代号
，使用黄铜板H62，其主要尺寸应符合本标准，其他尺寸可由使用厂与制造厂协商。4.4.2夹子制造的主要尺寸应按附录A规定。h2
采用具有弹性的材料，如半硬1Cr18Ni9冷轧不锈钢带等，夹子要有一定的弹力，其弹力由制造厂在图样中规定。
4.4.3铆钉
采用铜Cu3或不锈钢材料。
4.4.4恒力弹簧制造的技术要求和尺寸应按附录B规定。弹簧钢带采用2Cr19Ni9Mo材料。JB/T2361—-2007
4.5恒力弹贫固定在夹子上后，弹簧和夹子应无肉眼可见的损伤。4.6刷盒内孔α及的尺寸偏差，按JB/T5779的规定。4.7刷盒内孔的表面粗糙度参数R，值为3.2um。4.8刷盒表面应光洁，无肉眼可见的毛刺、飞边、裂痕等缺陷。5检验规则
5.1刷握外形尺寸用一般量具进行检验，刷盒内部尺寸采用JB/T5779规定的塞规检验。5.2刷握表面质量用肉眼进行检验。5.3弹簧压力按附录B的规定检验。5.4夹子（V型、U型）弹力用弹簧测力机检验。检验压力点在切口与铆钉之间，见图6、图7。/
(9+=)H
(9+=)H
5.5刷握的验收规则及其他检验项目，由供需双方商定。6包装与标志
6.1产品包装后在正常的运输和保管条件下，应能保证产品不受损坏。包装形式及方法由制造厂确定。6.2包装物外表标志
a）制造厂名称；
b）产品名称及型号；wwW.bzxz.Net
c）标准编号：
d）产品数量；
e）毛重、净重，单位为kg：
f）包装件的长、宽、高，单位为mm；g）制造或出厂日期。
6.3用户应保管在无酸、碱、二氧化硫等有害性气体、且湿度不大于90%的室内，在正常使用条件下制造厂应保证刷握在一年内良好的使用，在此规定的时间内确因制造不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理或更换零部件或刷握。6
附录A
（规范性附录）
刷盒及夹子主要尺寸
JB/T2361-2007
A.1HZ11型单孔直刷握用刷盒的主要尺寸按图A.1、图A.2、图A.3和表A.1、表A.2、表A.3的规定13
JB/T2361—2007
：H，尺寸为30时，对应h尺寸44，H，尺寸为40时，对应h尺寸54。8
无缺口
30/40#44/54
