GB/T14330-2008
现行

基本信息

标准号：
GB/T 14330-2008
标准名称：
硬质合金机夹三面刃铣刀
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1993-04-17
实施日期：
2009-04-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
1.24 MB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.20铣刀
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
替代GB/T 14330-1993

出版信息

出版社：
中国标准出版社
书号：
155066·1-35617
页数：
8页
标准价格：
10.0 元
出版日期：
2009-02-01
计划单号：
20062507-T-604

其他信息

首发日期：
1993-04-17
起草人：
刘玉玲
起草单位：
成都工具研究所
归口单位：
全国刀具标准化技术委员会(SAC/TC 91)
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
主管部门：
中国机械工业联合会
相关标签：
硬质合金三面铣刀

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准代替GB/T 14330-1993《硬质合金机夹三面刃铣刀》。本标准规定了硬质合金机夹三面刃铣刀的型式和尺寸、外观、表面粗糙度、位置公差、材料和硬度、标志和包装等基本要求。本标准适用于直径63mm~160mm、宽度6mm~12mm硬质合金机夹三面刃铣刀。本标准与GB/T 14330-1993相比主要变化如下：——修改了原标准中表1(取消了基本尺寸d、D、L的极限偏差值和部分参考值γ、λs)；——修改了原标准中的3.4(将刀片分级代号修改为：刀片用途代号)；——修改了原标准中的4.2(将刀体内孔表面和两支承端面的表面粗糙度上限值Ra1.25μm修改为Ra 0.8μm);——修改了原标准中的4.4(将夹紧件用45号钢，其硬度不低于HRC40修改为：夹紧件硬度不低于40HRC)；——取消了原标准中的性能试验部分。 GB/T 14330-2008 硬质合金机夹三面刃铣刀 GB/T14330-2008

标准内容

部分标准内容：

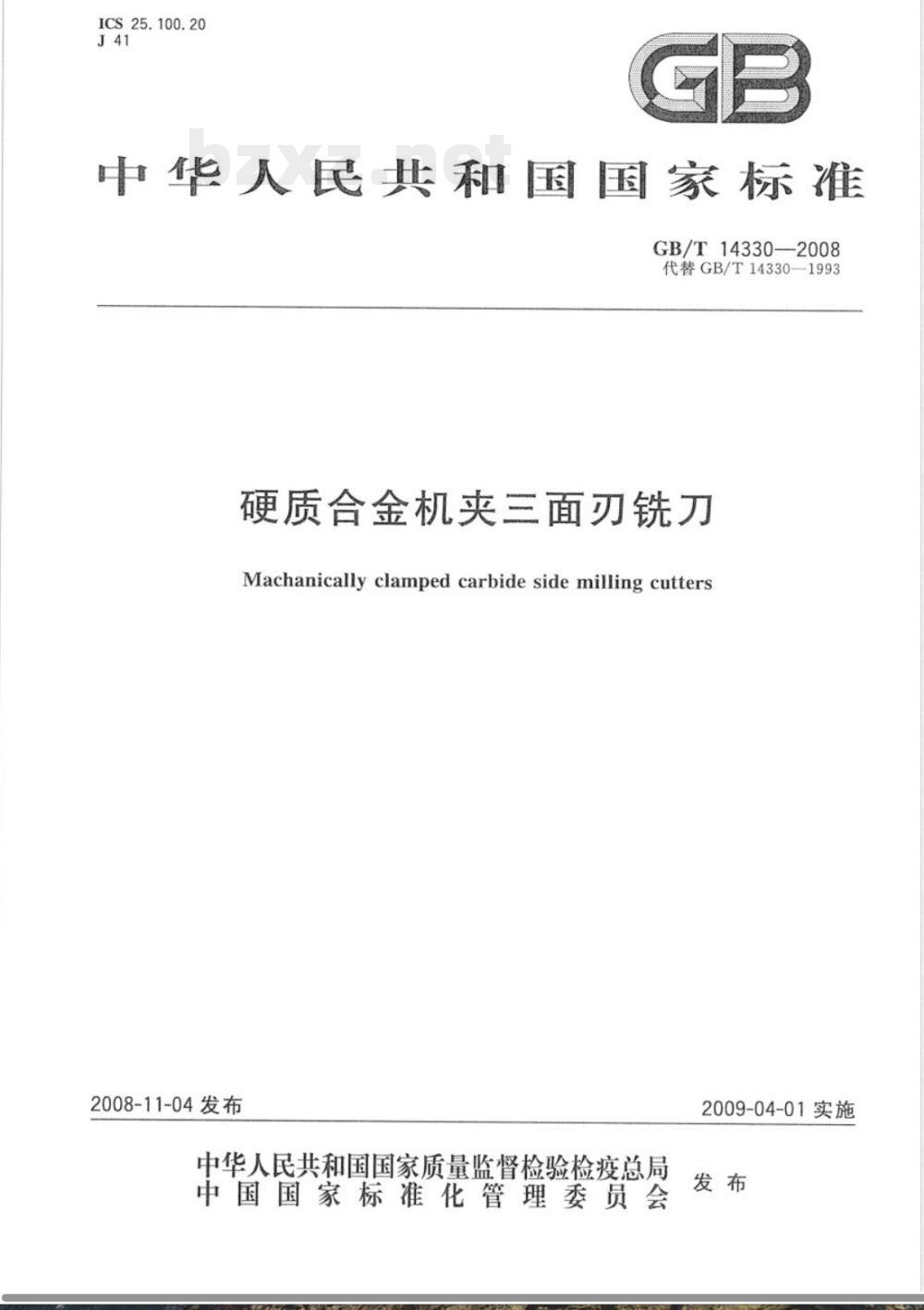

ICS25.100.20
中华人民共和国国家标准
GB/T14330—2008
代替GB/T14330-1993
硬质合金机夹三面刃铣刀
Machanically clamped carbide side milling cutters2008-11-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-04-01实施
1范围
硬质合金机夹三面刃铣刀
GB/T14330-—2008
本标准规定了硬质合金机夹三面刃铣刀的型式和尺寸、外观、表面粗糙度、位置公差、材料和硬度、标志和包装等基本要求。
本标准适用于直径63mm~160mm、宽度6mm~12mm硬质合金机夹三面刃铣刀（以下简称铣刀)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2075切削加工用硬切削材料的分类和用途大组和用途小组的分类代号（GB/T2075-2007,ISO513:2004,IDT)
GB/T6119.2三面刃铣刀技术条件GB/T6132铣刀和铣刀刀杆的互换尺寸（GB/T6132-—2006，ISO240：1994，IDT）3型式和尺寸

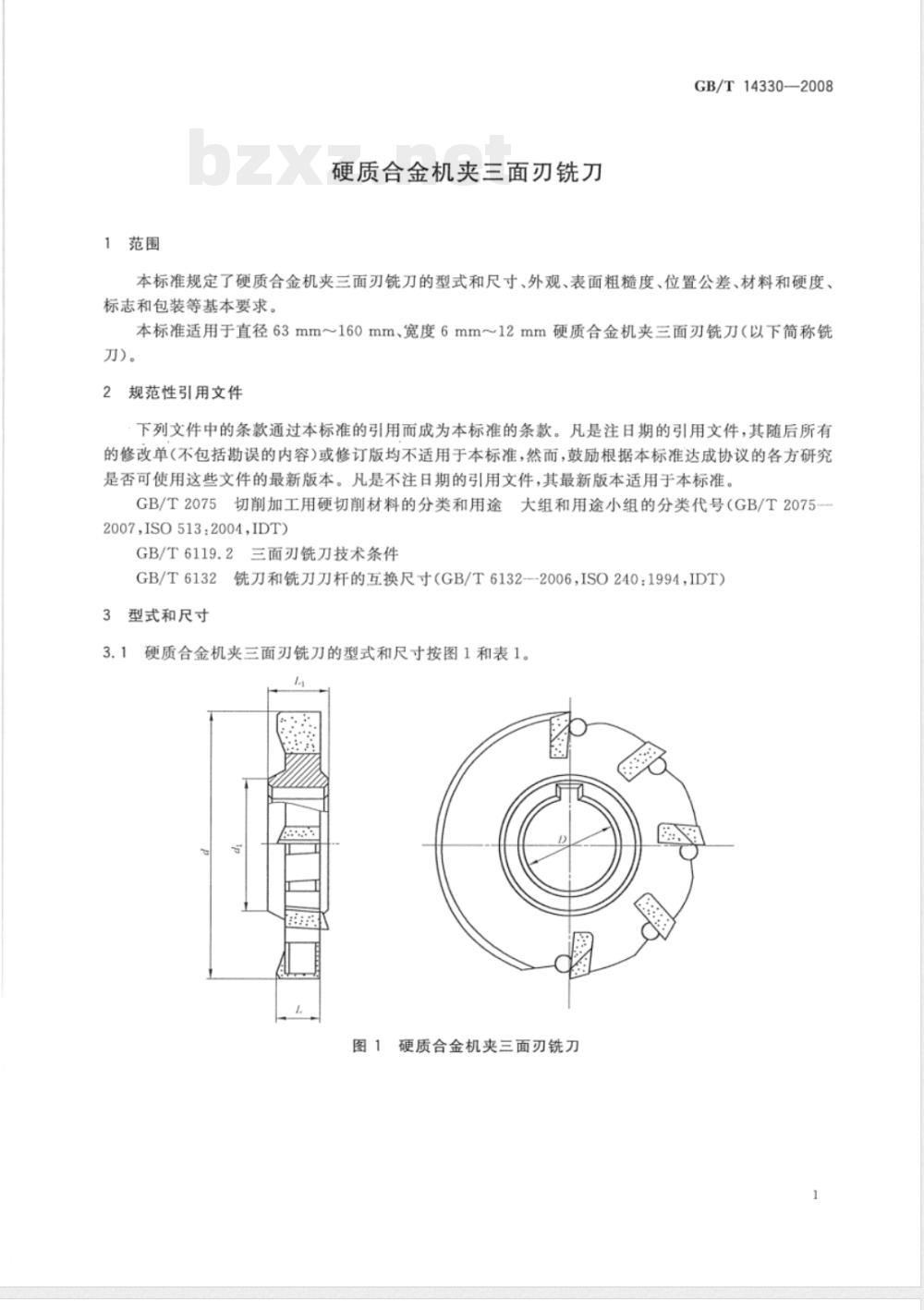

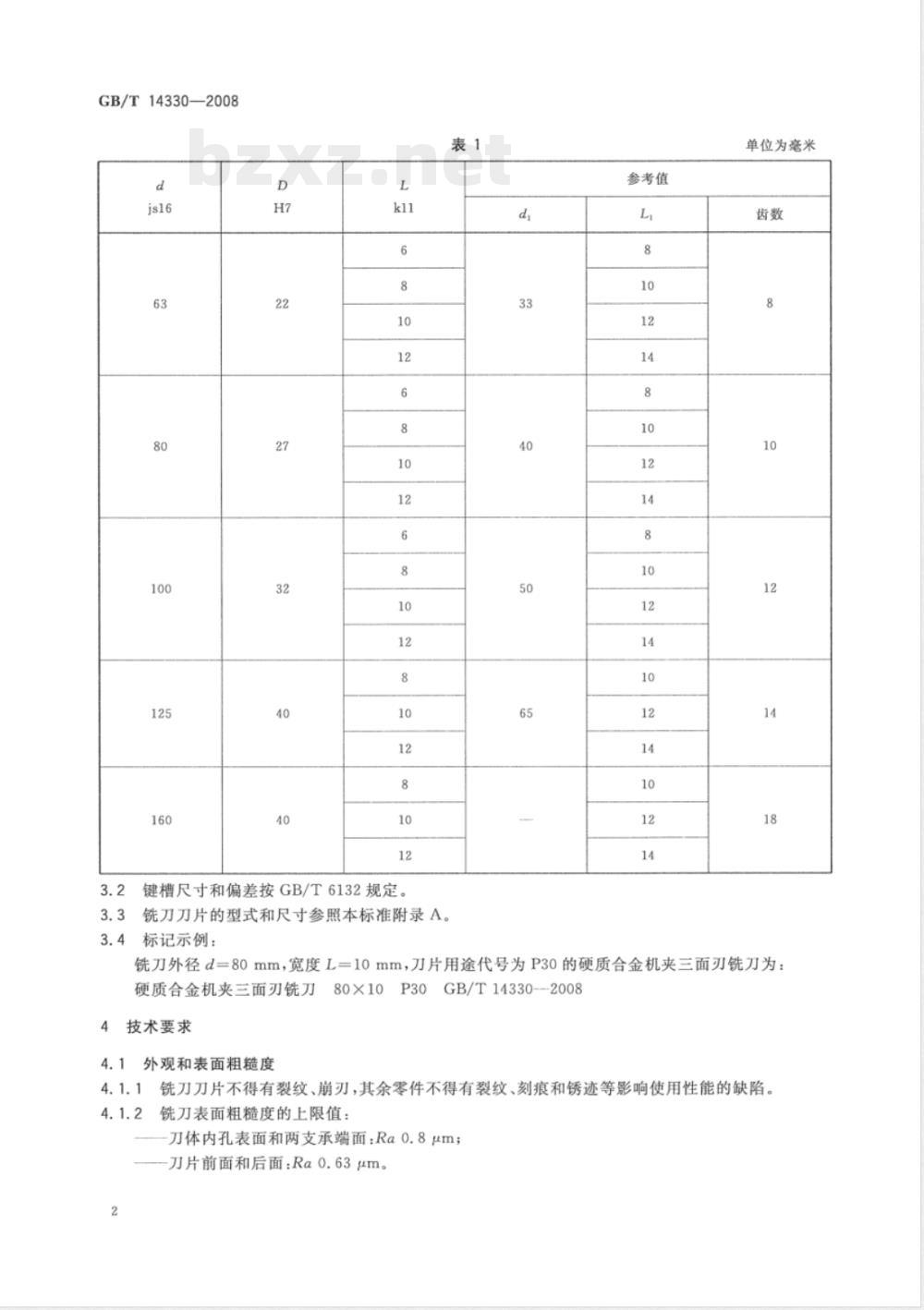

硬质合金机夹三面刃铣刀的型式和尺寸按图1和表1。图1硬质合金机夹三面刃铣刀
GB/T14330—2008
键槽尺寸和偏差按GB/T6132规定。铣刀刀片的型式和尺寸参照本标准附录A。标记示例：
参考值
单位为毫米
铣刀外径d=80mm，宽度L=10mm，刀片用途代号为P30的硬质合金机夹三面刃铣刀为：硬质合金机夹三面刃铣刀80×10P30GB/T14330---20084技术要求
4.1外观和表面粗糙度
铣刀刀片不得有裂纹、崩刃，其余零件不得有裂纹、刻痕和锈迹等影响使用性能的缺陷。4.1.1
铣刀表面粗糙度的上限值：
刀体内孔表面和两支承端面：Ra0.8μm；刀片前面和后面：Ra0.63μm。
2位置公差

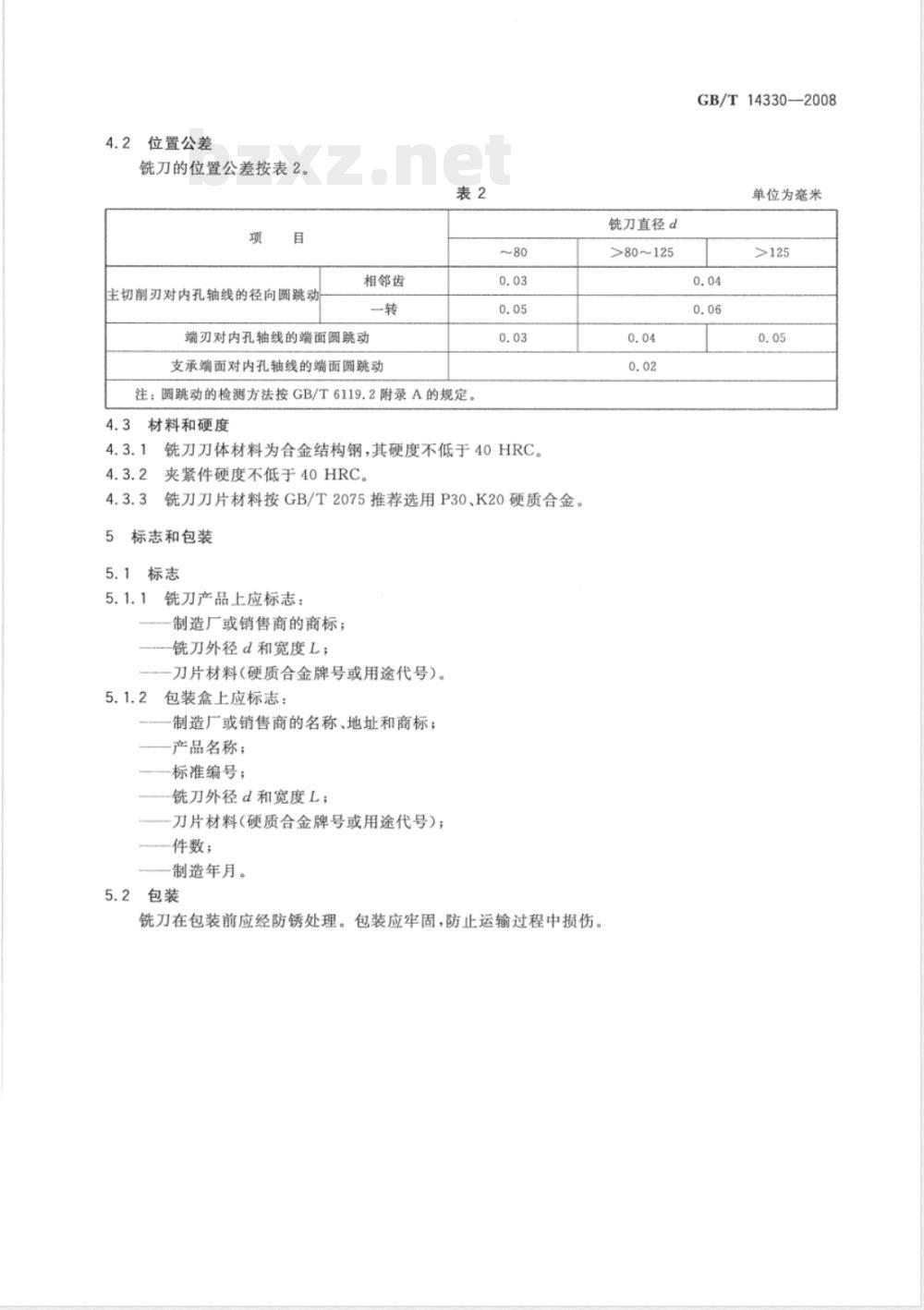

铣刀的位置公差按表2。
主切削刃对内孔轴线的径向圆跳动相邻齿
端刃对内孔轴线的端面圆跳动
支承端面对内孔轴线的端面圆跳动表2
注：圆跳动的检测方法按GB/T6119.2附录A的规定。4.3材料和硬度免费标准下载网bzxz
铣刀刀体材料为合金结构钢，其硬度不低于40HRC。4.3.1
夹紧件硬度不低于40HRC。
铣刀刀片材料按GB/T2075推荐选用P30、K20硬质合金。标志和包装
5.1标志
铣刀产品上应标志：
制造厂或销售商的商标；
铣刀外径d和宽度L；
刀片材料（硬质合金牌号或用途代号）。包装盒上应标志：
制造厂或销售商的名称、地址和商标；产品名称；
标准编号：
铣刀外径d和宽度L；
刀片材料（硬质合金牌号或用途代号）；件数；
制造年月。
5.2包装
铣刀在包装前应经防锈处理。包装应牢固，防止运输过程中损伤。铣刀直径d
>80~125
GB/T14330—2008
单位为毫米
GB/T14330—2008
铣刀宽度
GB/T14330-2008

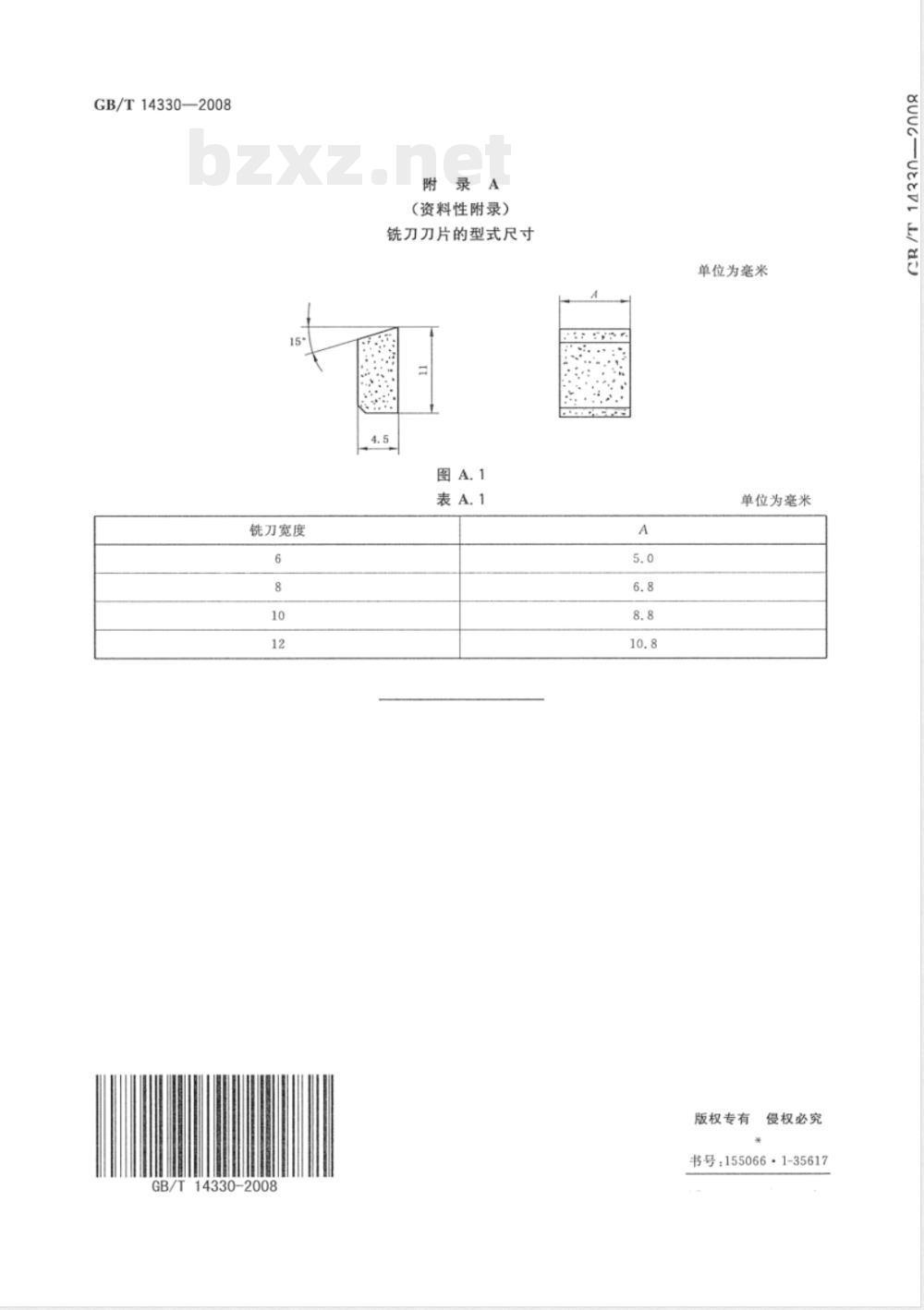

附录A
（资料性附录）
铣刀刀片的型式尺寸
单位为毫米
单位为毫米
