【国家标准(GB)】 空气冷却器与空气加热器

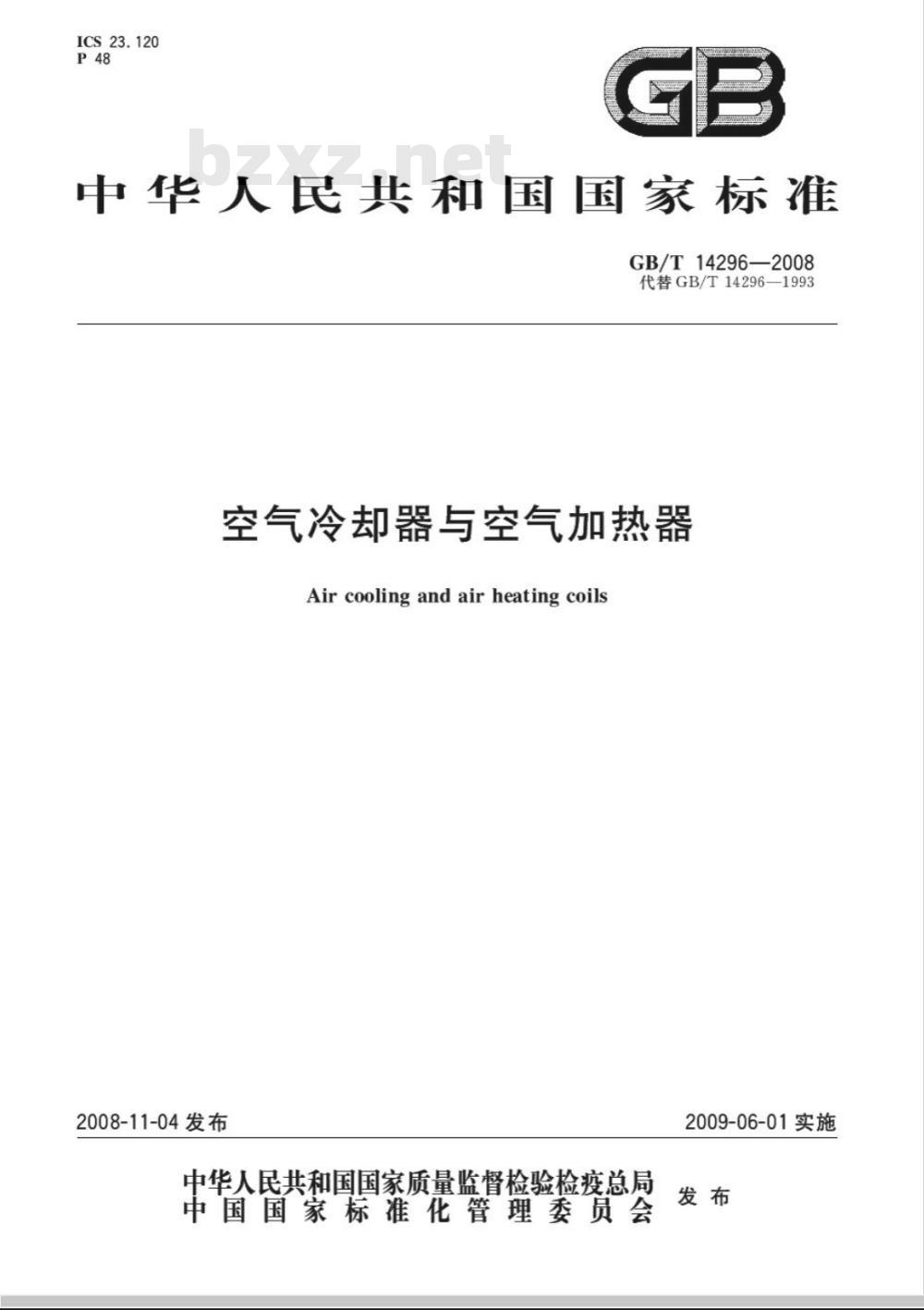

ICS23.120
中华人民共和国国家标准
GB/T14296—2008
代替GB/T14296—1993
空气冷却器与空气加热器
Air cooling and air heating coils2008-11-04发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-06-01实施

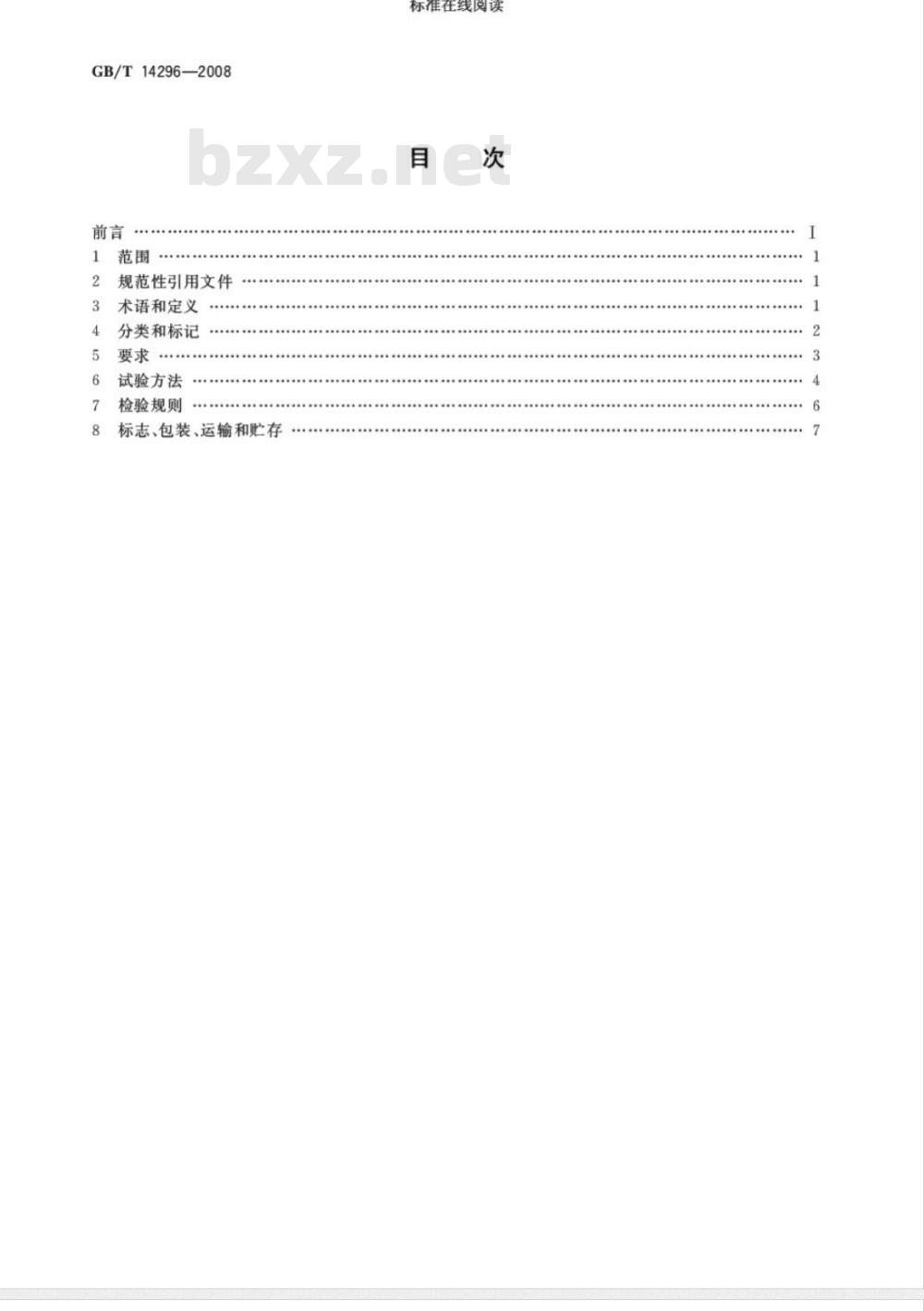

GB/T14296—2008
规范性引用文件
术语和定义
分类和标记
试验方法
检验规则
标志、包装、运输和贮存
标准在线阅读

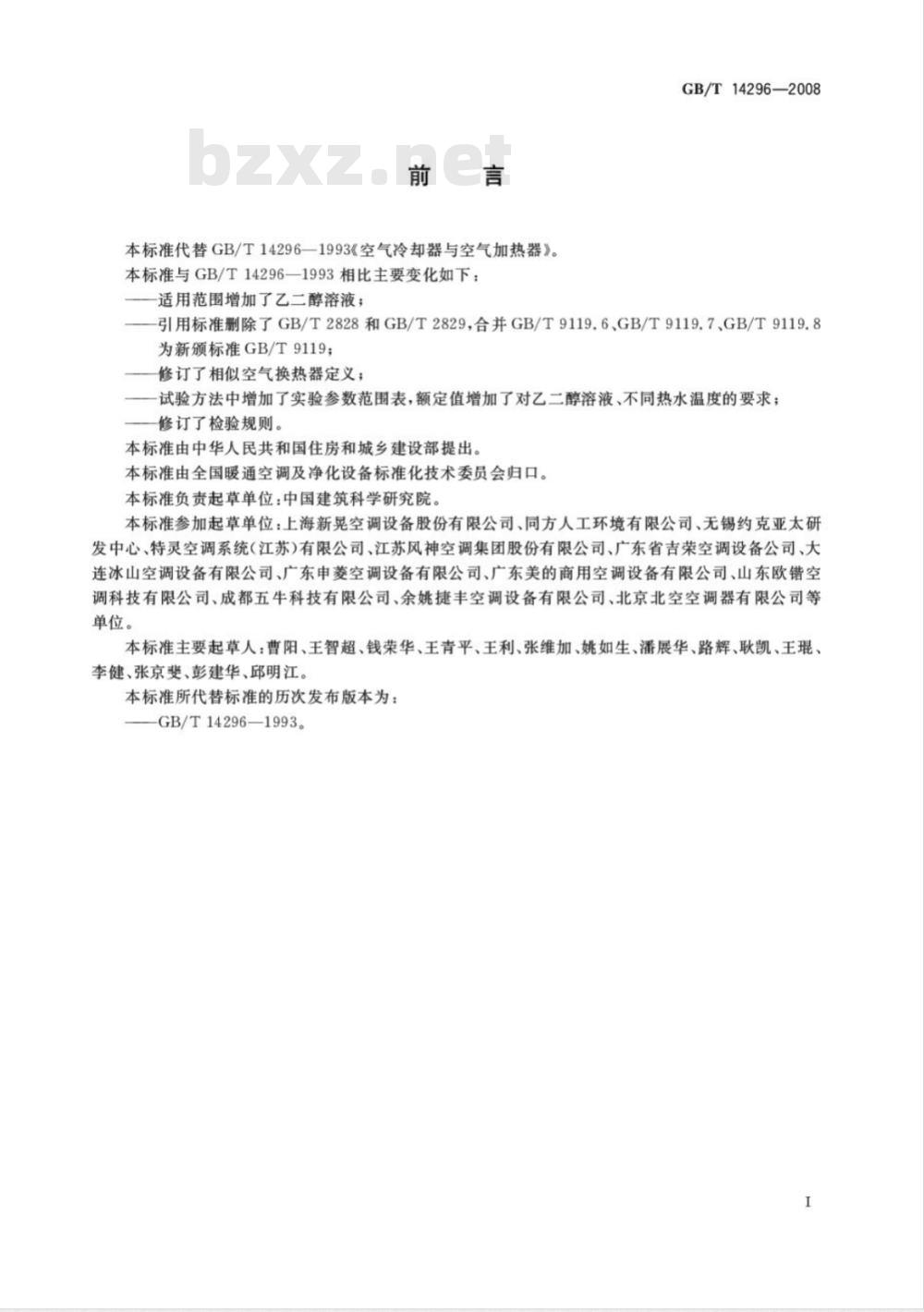

本标准代替GB/T14296—1993《空气冷却器与空气加热器》。本标准与GB/T14296—1993相比主要变化如下：适用范围增加了乙二醇溶液；
GB/T14296—2008
引用标准删除了GB/T2828和GB/T2829，合并GB/T9119.6、GB/T9119.7、GB/T9119.8为新颁标准GB/T9119；
修订了相似空气换热器定义；
一试验方法中增加了实验参数范围表，额定值增加了对乙二醇溶液、不同热水温度的要求；修订了检验规则。
本标准由中华人民共和国住房和城乡建设部提出。本标准由全国暖通空调及净化设备标准化技术委员会归口。本标准负责起草单位：中国建筑科学研究院。本标准参加起草单位：上海新晃空调设备股份有限公司、同方人工环境有限公司、无锡约克亚太研发中心、特灵空调系统（江苏）有限公司、江苏风神空调集团股份有限公司、广东省吉荣空调设备公司、大连冰山空调设备有限公司、广东申菱空调设备有限公司、广东美的商用空调设备有限公司、山东欧错空调科技有限公司、成都五牛科技有限公司、余姚捷丰空调设备有限公司、北京北空空调器有限公司等单位。
本标准主要起草人：曹阳、王智超、钱荣华、王青平、王利、张维加、姚如生、潘展华、路辉、耿凯、王琨、李健、张京斐、彭建华、邱明江。本标准所代替标准的历次发布版本为：—GB/T14296—1993。

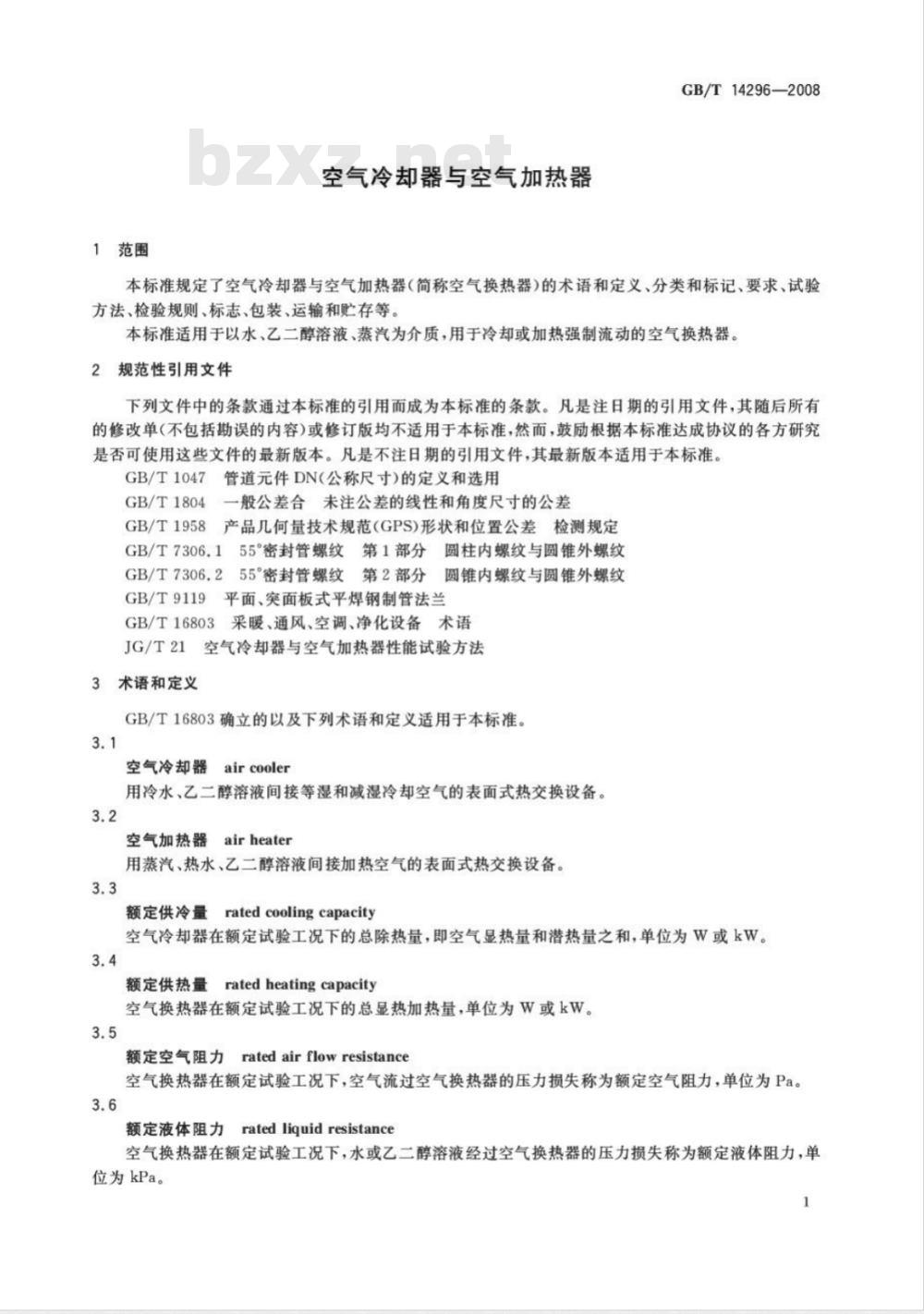

1范围
空气冷却器与空气加热器
GB/T14296-—2008
本标准规定了空气冷却器与空气加热器（简称空气换热器）的术语和定义、分类和标记、要求、试验方法、检验规则、标志、包装、运输和贮存等。本标准适用于以水、乙二醇溶液、蒸汽为介质，用于冷却或加热强制流动的空气换热器。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1047
GB/T1804
GB/T1958
管道元件DN(公称尺寸）的定义和选用（一般公差合未注公差的线性和角度尺寸的公差产品几何量技术规范（GPS）形状和位置公差检测规定GB/T7306.155°密封管螺纹第1部分圆柱内螺纹与圆锥外螺纹GB/T7306.255°密封管螺纹第2部分圆锥内螺纹与圆锥外螺纹GB/T9119
平面、突面板式平焊钢制管法兰GB/T16803采暖、通风、空调、净化设备术语空气冷却器与空气加热器性能试验方法JG/T21
3术语和定义
GB/T16803确立的以及下列术语和定义适用于本标准。3.1
空气冷却器
aircooler
用冷水、乙二醇溶液间接等湿和减湿冷却空气的表面式热交换设备。3.2
空气加热器airheater
用蒸汽、热水、乙二醇溶液间接加热空气的表面式热交换设备。3.3
额定供冷量ratedcoolingcapacity空气冷却器在额定试验工况下的总除热量，即空气显热量和潜热量之和，单位为W或kW。3.4
额定供热量
rated heating capacity
空气换热器在额定试验工况下的总显热加热量，单位为W或kW。3.5
rated air flowresistance
额定空气阻力
空气换热器在额定试验工况下，空气流过空气换热器的压力损失称为额定空气阻力，单位为Pa。3.6
额定液体阻力
rated liquid resistance
空气换热器在额定试验工况下，水或乙二醇溶液经过空气换热器的压力损失称为额定液体阻力，单位为kPa。
GB/T14296—2008

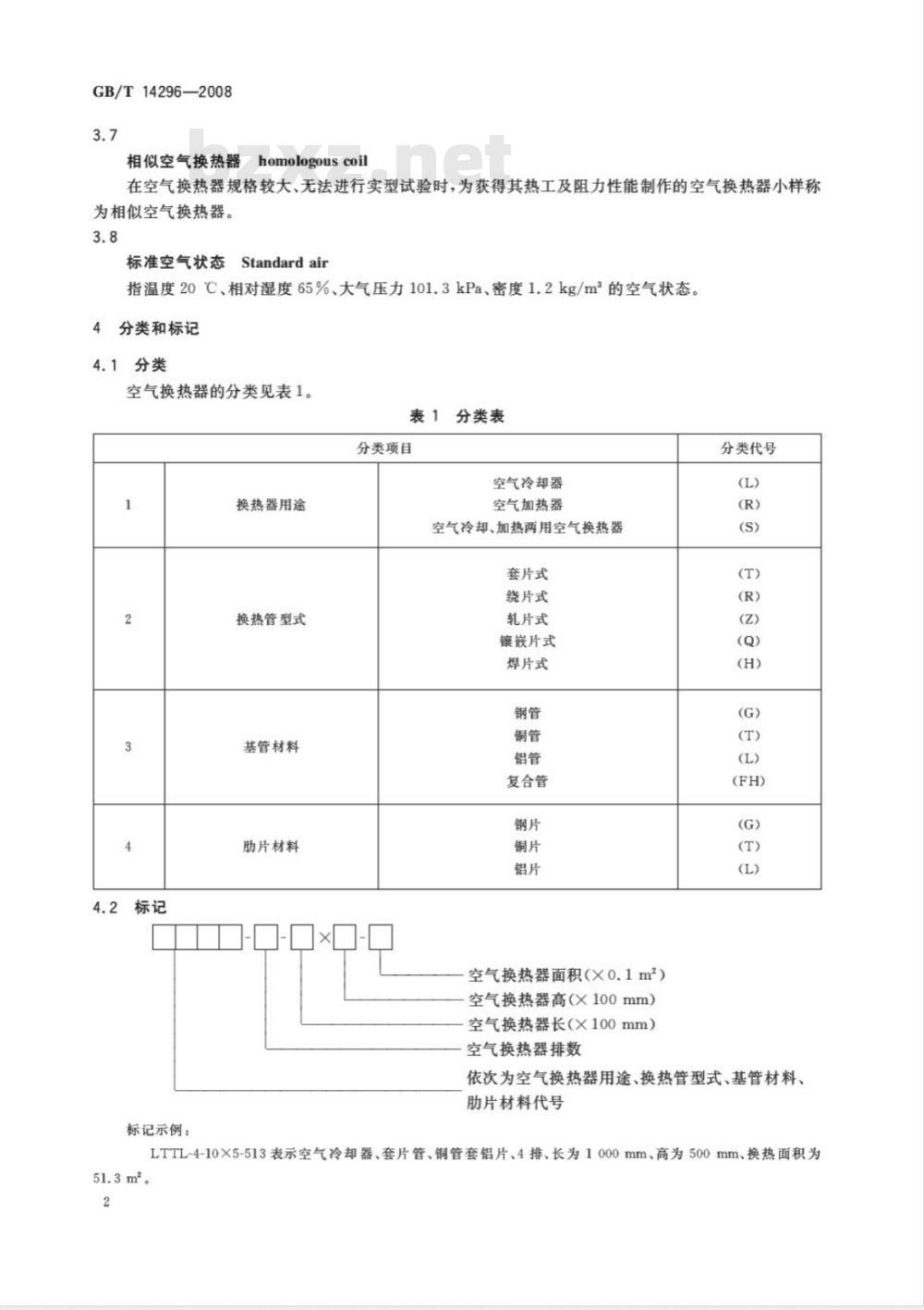

相似空气换热器
homologouscoil
在空气换热器规格较大、无法进行实型试验时，为获得其热工及阻力性能制作的空气换热器小样称为相似空气换热器。
标准空气状态Standard air
指温度20C、相对湿度65%、大气压力101.3kPa、密度1.2kg/m的空气状态。4分类和标记
4.1分类
空气换热器的分类见表1。
表1分类表
分类项目
4.2标记
换热器用途
换热管型式
基管材料
肋片材料
标记示例：
空气冷却器
空气加热器
空气冷却、加热两用空气换热器套片式
绕片式
轧片式
镶嵌片式
焊片式
复合管
空气换热器面积（x0.1m）
空气换热器高（X100mm）
空气换热器长（X100mm）
空气换热器排数
分类代号
依次为空气换热器用途、换热管型式、基管材料、肋片材料代号
LTTL-4-10X5-513表示空气冷却器、套片管、铜管套铝片、4排、长为1000mm、高为500mm、换热面积为51.3m。
5.1外观
空气换热器肋片与基管应接触紧密。空气换热器所用的黑色金属制件表面应做防锈处理。空气换热器内外表面应清洁无油迹。GB/T14296—2008
空气换热器肋片应整齐、片距均匀，无卷边、裂纹、毛刺等。不应有明显的碰撞损坏。空气换热器肋片冲孔的翻边应无开裂。焊缝应牢固、光滑，无过烧、裂纹、气孔等缺陷。空气换热器的弯头应无明显皱折和变形。换热管经热法浸镀后，其镀层应均匀光滑。尺寸
空气换热器的长、高和排深尺寸（见图1)的公差等级不得低于GB/T1804中等m级的规定。o
L—换热器长度；
H——换热器高；
E——换热器排深；
端面肋片距相邻端板的间隙；www.bzxz.net
82——肋片距上(下)护板间隙。图1空气换热器尺寸示意图
法兰内框两对角线之间尺寸之差，见表2。表2对角线允许偏差
对角线尺寸
3空气换热器直线度为1000：2。5.2.3
空气换热器外框法兰平面度，见表3。表3
空气换热器长度
≤1000
外框法兰平面度
单位为毫米
允许误差
单位为毫米
平面度
GB/T14296—2008
5.2.5空气换热器在100个片距长度上片距总和的偏差应满足表4规定。表4肋片间距允许偏差
换热管型式
绕片式、镶嵌片式、焊片式
套片式、轧片式
肋片间距允许偏差
5.2.6如图1所示，端部肋片距相邻端板间隙（81）应小于等于两倍肋片间距，肋片距上（下）护板间隙(82)应小于等于3mm。
5.3管接头互换性
5.3.1空气换热器管接头的公称通径应符合GB/T1047的规定。5.3.2空气换热器管接头螺纹应符合GB/T7306.1和7306.2的规定。5.3.3空气换热器管接头用法兰应符合GB/T9119的规定。5.4耐压和密封性
空气换热器的耐压与密封性按6.4试验时，空气换热器应无渗漏，无超过设计允许的残余变形。5.5热工及阻力特性
空气换热器按6.5试验时，其实测值应符合下列规定：5.5.1实测额定供冷（热）量应大于或等于额定值的95%；5.5.2实测额定空气阻力应小于或等于额定值的110%或“额定值十5Pa”，取其大者；5.5.3实测额定液体阻力应小于或等于额定值的110%或“额定值十3kPa”，取其大者。6试验方法
6.1外观
应按5.1的要求，逐项目测。
6.2尺寸
应按5.2的要求，长度尺寸采用最小分度不大于1mm的长度量具，直线度和平面度依据GB/T1958规定的方法逐项进行测量。6.3管接头互换性
应按5.3的要求，用标准螺纹量规检查接头螺纹，依据GB/T9119的要求，进行管接头法兰的检查。
6.4耐压及密封性
6.4.1空气换热器耐压及密封性检查用液压试验方法或气压试验方法。6.4.2液压试验方法
将放置在试验台上的空气换热器充人液压介质，同时排尽空气换热器内空气，升压至试验压力，保持压力，检查泄漏及耐压情况。试验后排尽介质，并用压缩空气吹干。6.4.3气压试验方法
封堵被试空气换热器一端，从另一端接人气压介质，将整个空气换热器浸泡在水中，升压至试验压力，保持压力，检查泄漏及耐压情况。6.4.4试验压力和保持压力的时间规定a）用液压方法做耐压及密封性试验时，试验压力应为设计压力的1.5倍，保持至少3min；b）用气压方法做耐压及密封性试验时，试验压力应为设计压力的1.2倍，保持压力至少1min。6.4.5空气换热器在耐压及密封性试验时，压力表精度等级不得低于1.5级，且定期计量检验合格，其压力表量程应是试验压力的1.5倍～2.5倍。6.4.6耐压及密封性检查不合格的产品返修后必须重新进行该项试验。4
6.5热工及阻力特性
空气换热器热工及阻力特性试验应按JG/T21的规定进行。6.5.1
GB/T14296—2008
当空气换热器规格较大无法通过实型试验获得其热工及阻力性能时，可采用相似空气换热器进行测试，相似换热器迎风面积范围为0.19m2~0.93m2，结构满足下列要求：a)
基管的材料、直径、壁厚、排数、排列方式、间距、内部结构相同；肋片的材料、形状、厚度、肋片间距相同；空气换热器断面长高比例相等；空气换热器管行程布置保证管内液体流速相同；制造工艺相同。
试验参数范围应符合表5的规定。表5
标准空气状态面风速/(m/s）
空气人口干球温度/C
空气人口湿球温度/℃
管内流体流速/（m/s）
流体人口温度/℃
盘管人口蒸汽压力/kPa
盘管人口蒸汽最大过热度/℃
质量浓度/%
翅面最低温度/℃
管壁面最低温度/℃C
试验项目与参数范围
空气冷却器
低温乙二醇
-18~32
>乙二醇溶液
凝固点
-18~38
14~1723
空气加热器
-18~38
热乙二醇
-18~93
>乙二醇溶液
凝固点
进行热工及阻力特性测试时，在测试范围内的每种变化参数的取值不得少于四个，且尽可能按对数等分。
进行空气冷却器试验时，按照6.5.4要求，需有翅片表面干燥和冷却去湿两种条件的试验。额定值检查应在表6的额定工况下进行表6
空气冷却器
换热介质
人口干球温度/℃
人口湿球温度/℃
人口面风速/（m/s）
额定工况参数
空气加热器
低温热水
高温热水
GB/T14296—2008
换热介质
冷热水
人口温度/℃
出口温度/℃
水流速/(m/s)
人口饱和蒸汽压
力/MPa
检验规则
检验分类及项目
空气冷却器
表6（续）
低温热水
7.1.1空气换热器检验分为型式检验和出厂检验两种类型。检验项目按表7规定。
7.2出厂检验
每台空气换热器应经制造厂检验合格后，方可出厂。出厂检验项目应按表7规定项进行。7.3型式检验
装置在下列情况之一时应进行型式检验。7.3.1.1
新产品定型鉴定时。
空气加热器
高温热水
定型产品的结构、制造工艺、材料等变更且对产品性能有影响时。转厂生产时。
停产一年以上，恢复生产时。
国家质量监督机构监督抽查提出要求时。型式检验项目应按表7规定项进行。型式检验的数量：
抽取代表实型空气换热器的每种相似空气换热器一台，进行型式检验。7.4
检验判定原则
按额定值或技术文件中技术参数作为合格判定值。按表7规定的检验项目检验，1项不合格，则判不合格，表7检验项目
检验项目
管接头互换性
耐压及密封性
热工及阻力性能
技术要求
试验方法
出厂检验
型式检验
8标志、包装、运输和贮存
8.1标志
空气换热器标志应固定在明显位置，其内容包括：a）产品标记及名称；
设计工作压力、额定供冷（热）量、阻力；b)
c）产品编号；
制造日期；
制造厂名称。
8.2.1空气换热器管接头应有防止锈蚀、磕碰和杂物进人的保护措施。8.2.2
GB/T14296—2008
根据空气换热器的储运条件，应采用牢固的包装型式并保证肋片不受碰撞、损坏。包装箱应有下列文件：
产品合格证；
产品使用说明书（使用说明书中应给出公式、曲线或图表表示的热工及阻力特性，额定供冷（热）量，额定空气阻力，额定液体阻力。）；c）装箱单。
8.2.4每个包装箱上应有清晰不易脱落的装箱标志，其内容包括：产品标记、名称；
b）产品净重、毛重；
包装箱外形尺寸(长×宽×高)；d)共箱,第箱。
8.3运输和贮存
8.3.1在运输和贮存过程中，产品不应受碰撞，挤压和雨雪淋袭。产品应贮存在通风干燥的库房或遮蓬内，并防止产品碰撞受损及受腐蚀气体的侵蚀。8.3.2
