GB/T22775--2008

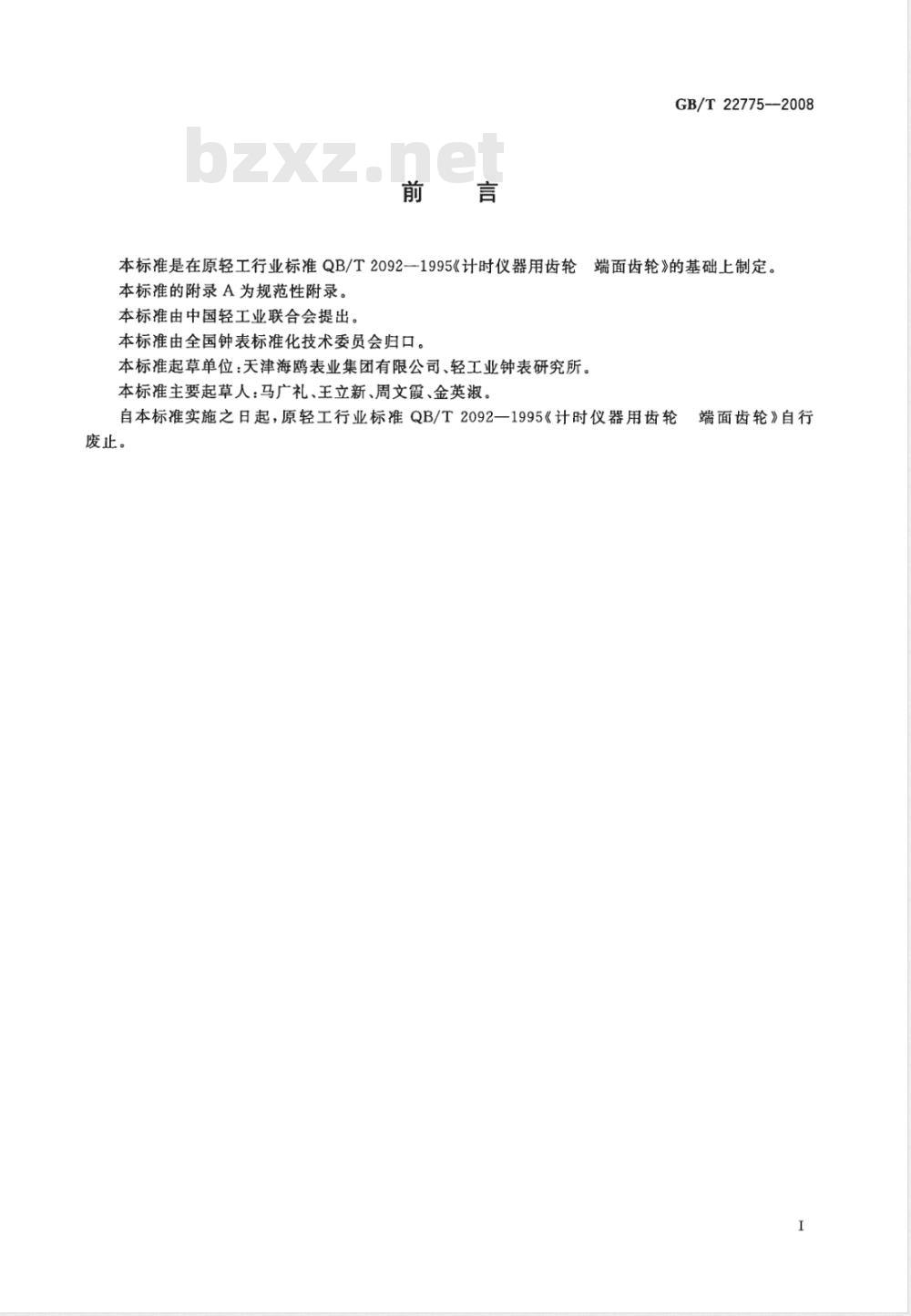

本标准是在原轻工行业标准QB/T2092—1995《计时仪器用齿轮端面齿轮》的基础上制定。
本标准的附录A为规范性附录。
本标准由中国轻工业联合会提出。本标准由全国钟表标准化技术委员会归口。本标准起草单位：天津海鸥表业集团有限公司、轻工业钟表研究所。本标准主要起草人：马广礼、王立新、周文霞、金英淑自本标准实施之日起，原轻工行业标准QB/T20922一1995《计时仪器用齿轮
废止。
端面齿轮》自行

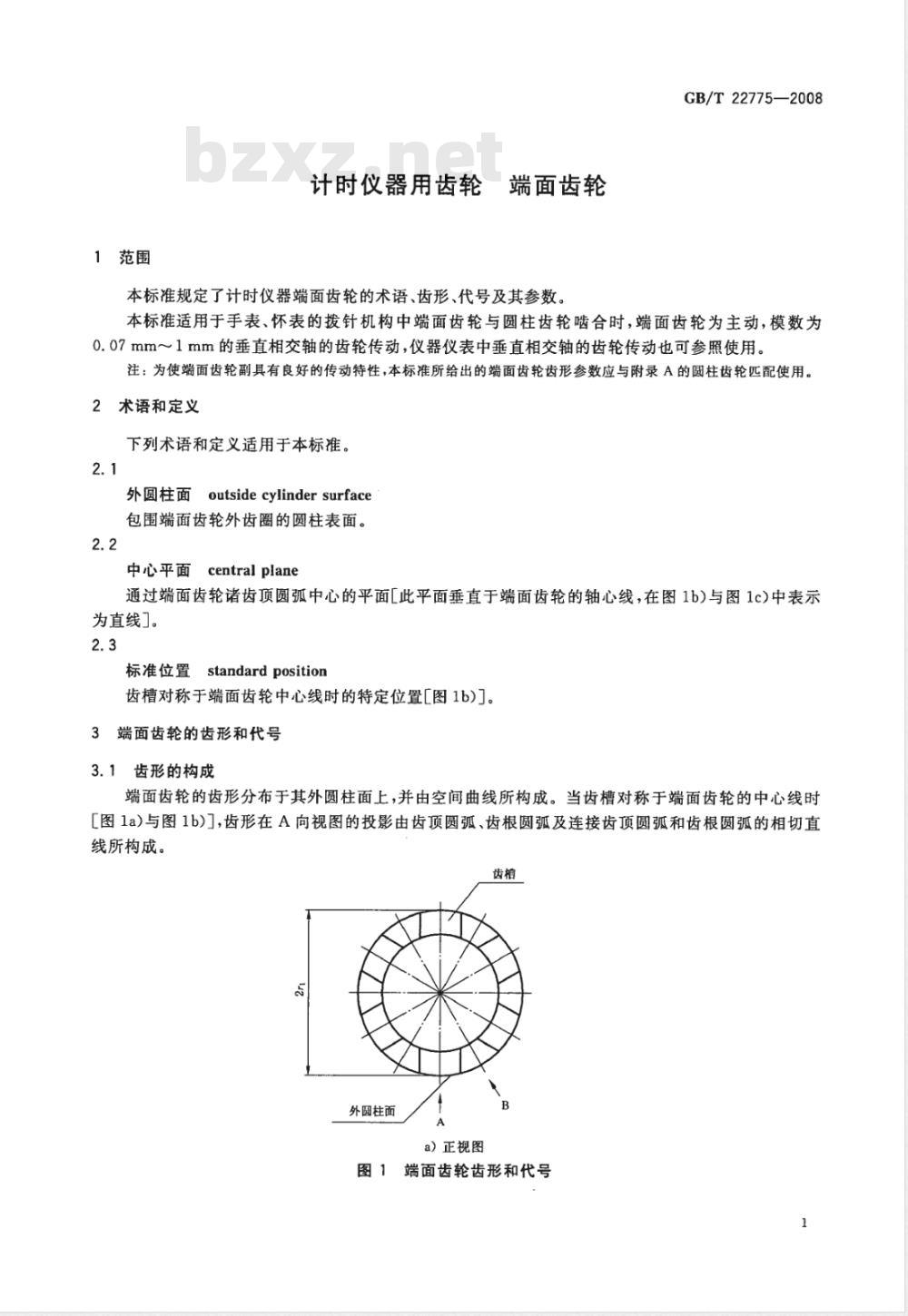

1范围
计时仪器用齿轮端面齿轮
本标准规定了计时仪器端面齿轮的术语、齿形、代号及其参数。GB/T22775—2008
本标准适用于手表、怀表的拔针机构中端面齿轮与圆柱齿轮啮合时，端面齿轮为主动，模数为0.07mm～1mm的垂直相交轴的齿轮传动，仪器仪表中垂直相交轴的齿轮传动也可参照使用。注：为使端面齿轮副具有良好的传动特性，本标准所给出的端面齿轮齿形参数应与附录A的圆柱齿轮匹配使用。2术语和定义
下列术语和定义适用于本标准。2.1
外圆柱面
outside cylinder surface
包围端面齿轮外齿圈的圆柱表面。2.2
centralplane
中心平面
通过端面齿轮诸齿顶圆弧中心的平面[此平面垂直于端面齿轮的轴心线，在图1b)与图1c)中表示为直线]。
标准位置standardposition
齿槽对称于端面齿轮中心线时的特定位置[图1b)]。3端面齿轮的齿形和代号
3.1齿形的构成
端面齿轮的齿形分布于其外圆柱面上，并由空间曲线所构成。当齿槽对称于端面齿轮的中心线时[图1a)与图1b)]，齿形在A向视图的投影由齿顶圆弧、齿根圆弧及连接齿顶圆弧和齿根圆弧的相切直线所构成。
外圆柱面
a）正视图
图1端面齿轮齿形和代号
GB/T22775—2008
3.2齿形代号
端面齿轮的齿形代号如下：
b）A向视图
c）B向视图
图1(续）
中心平面
端面齿轮在外圆柱面与中心平面相交处的弦齿厚；端面齿轮在中心平面上的齿槽宽；端面齿轮外圆柱面的半径；
端面齿轮的齿根曲线在标准位置时，其投影的圆弧半径，且r2=52/2；端面齿轮的齿顶曲线在标准位置时，其投影的圆弧半径；端面齿轮在外圆柱面上的齿顶高；端面齿轮在外圆柱面上的全齿高；弦节距，其值取决于z和r1，即T=2r1sin360/z1。3.3齿轮副及其代号
3.3.1端面齿轮与圆柱齿轮啮合时的啮合深度及其代号见图2。2
代号：
y士dy
-端面齿轮的齿数；
圆柱齿轮的齿数；
-端面齿轮在轴向啮合的深度及其偏差(dr)；-端面齿轮在径向啮合的深度及其偏差（dy)；GB/T22775—2008
端面齿轮中心线与其啮合的拨针轮(跨轮或分轮)面的距离。其值取决于与r1，即H=ri一y。图2啮合深度示意图及其代号
3.3.2与端面齿轮啮合的圆柱齿轮的齿形及代号见附录A。端面齿轮的齿形参数
4.1与拨针轮啮合时的端面齿轮参数当拨针轮齿数22为1017，端面齿轮齿数z1为10～14，模数为1mm时，端面齿轮的齿形参数、啮合深度及其偏差值见表1。
衰1与拨针轮啮合时的端面齿轮齿形参数2
GB/T22775-2008
表1 (续)
表1(续）
GB/T22775—2008
与跨轮啮合时的端面齿轮参数
当跨轮齿轮数zz为24～36，端面齿轮齿数z1为10～14，模数为1mm时，端面齿轮的齿形参数、啮合深度及其偏差值见表2。
2与跨轮啮合时端面齿轮的齿形参数表2
GB/T22775—2008
圆柱齿轮参数
表2(续）
与端面齿轮匹配及相关的圆柱齿轮（拨针轮、跨轮和分轮等)尺寸、齿形参数见附录A（规范性附录)。
A.1范围
附录A
（规范性附录）Www.bzxZ.net
与端面齿轮匹配及相关的圆柱齿轮GB/T22775—2008
本附录适用于手表或怀表拨针机构中与端面齿轮匹配及相关的圆柱齿轮，如拨针轮、跨轮和分轮等。
A.2齿形及代号
圆柱齿轮齿形及其代号见图A.1。代号：
一分度圆半径；
齿根圆半径；
r.齿项圆半径；
s—分度圆上的齿厚；
p—齿顶圆弧半径系数；
齿顶高系数；
齿高。
图A.1圆柱齿轮齿形及代号
齿轮尺寸及其参数
A.3.1齿轮尺寸
圆柱齿轮齿数：22;
模数：m;
分度圆半径：r=m·22/2；
齿顶圆半径：r一（z2/2十h*）m；齿根圆半径：rt=（z2/2—1.75)m；分度圆上的齿厚：s=1.41m；
齿顶高：h.=h.·m;
齿顶圆弧半径：P.=p”·m。
GB/T22775—2008
A.3.2齿顶高系数和齿顶圆弧半径系数当模数为1mm时，齿数%2与齿顶高系数h，*和齿顶圆弧半径系数β的数值见表A.1。表A.1齿顶高和齿顶圆弧半径系数表齿
55~134
135以上
GB/T22775-2008
