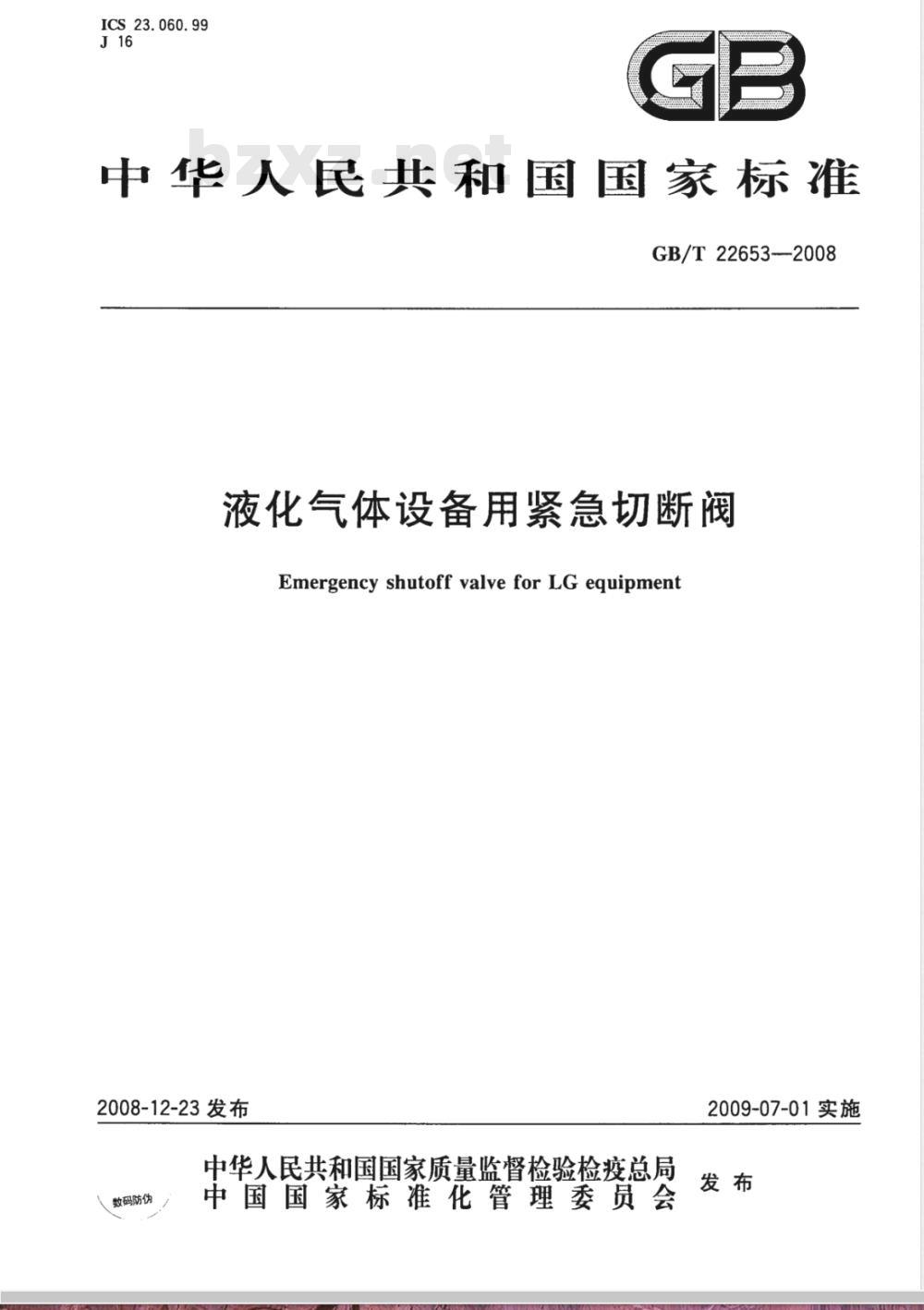

【国家标准(GB)】 液化气体设备用紧急切断阀

ICS 23.060.99
中华人民共和国国家标准
GB/T22653-2008
液化气体设备用紧急切断阀
Emergency shutoff valve for LG equipment2008-12-23发布
中华人民共和国国家质量监督检验检疫总局数码防伪
中国国家标准化管理委员会　
2009-07-01实施

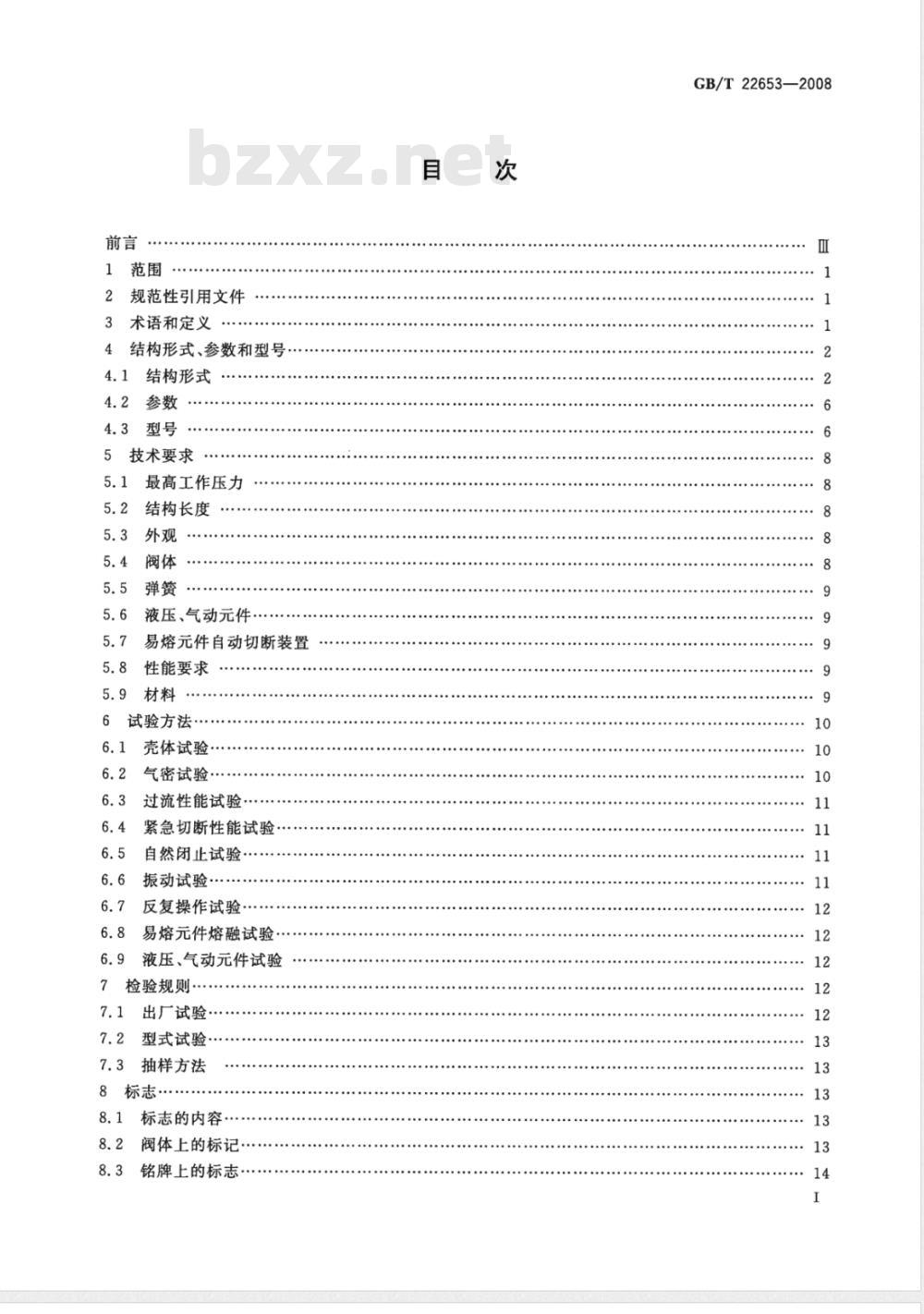

1范围
规范性引用文件
术语和定义
4结构形式、参数和型号·
4.1结构形式
4.2参数
5技术要求
最高工作压力
结构长度·
液压、气动元件·
易熔元件自动切断装置
性能要求
试验方法·
壳体试验·
气密试验
过流性能试验
紧急切断性能试验
自然闭止试验·
振动试验
反复操作试验
易熔元件熔融试验
液压、气动元件试验
7检验规则·
出厂试验
型式试验
抽样方法
标志的内容·
阀体上的标记·
铭牌上的标志
GB/T22653—2008
GB/T22653—2008

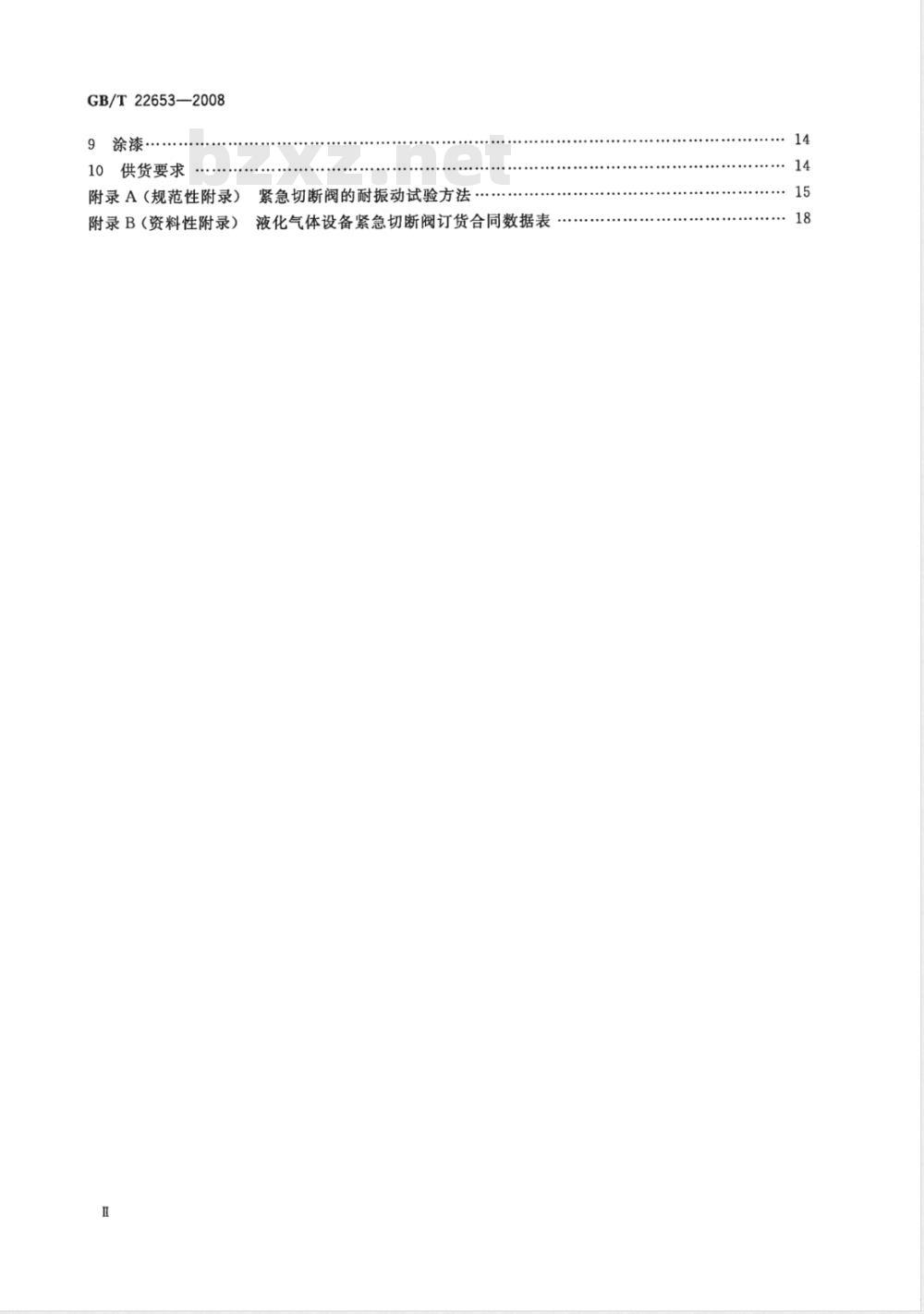

供货要求
附录A（规范性附录）
附录B（资料性附录）
紧急切断阀的耐振动试验方法
液化气体设备紧急切断阀订货合同数据表....
GB/T22653—2008

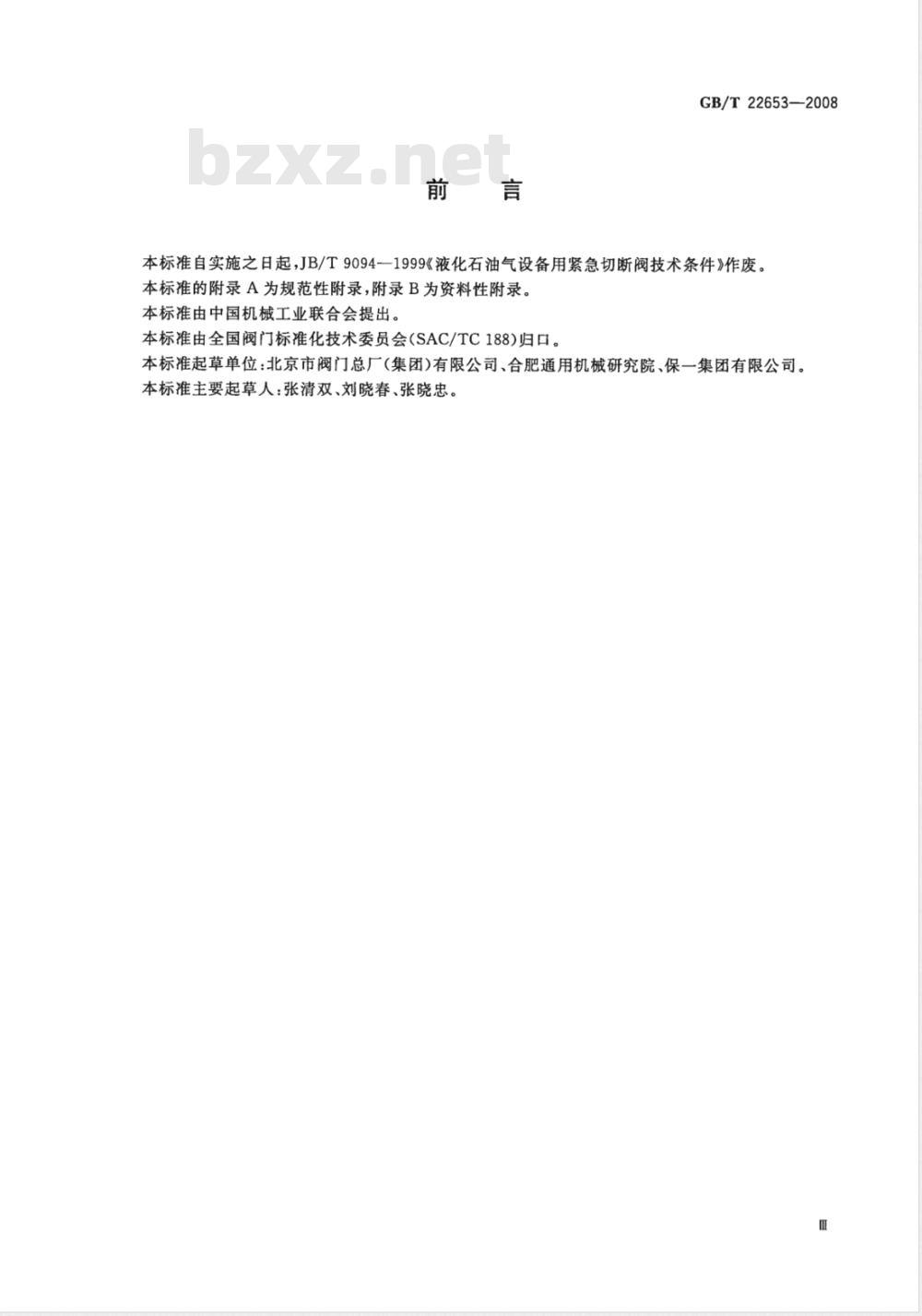

本标准自实施之日起，JB/T9094一1999《液化石油气设备用紧急切断阀技术条件》作废。本标准的附录A为规范性附录，附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国阀门标准化技术委员会（SAC/TC188)归口。本标准起草单位：北京市阀门总厂（集团)有限公司、合肥通用机械研究院、保一集团有限公司。本标准主要起草人：张清双、刘晓春、张晓忠。1范围

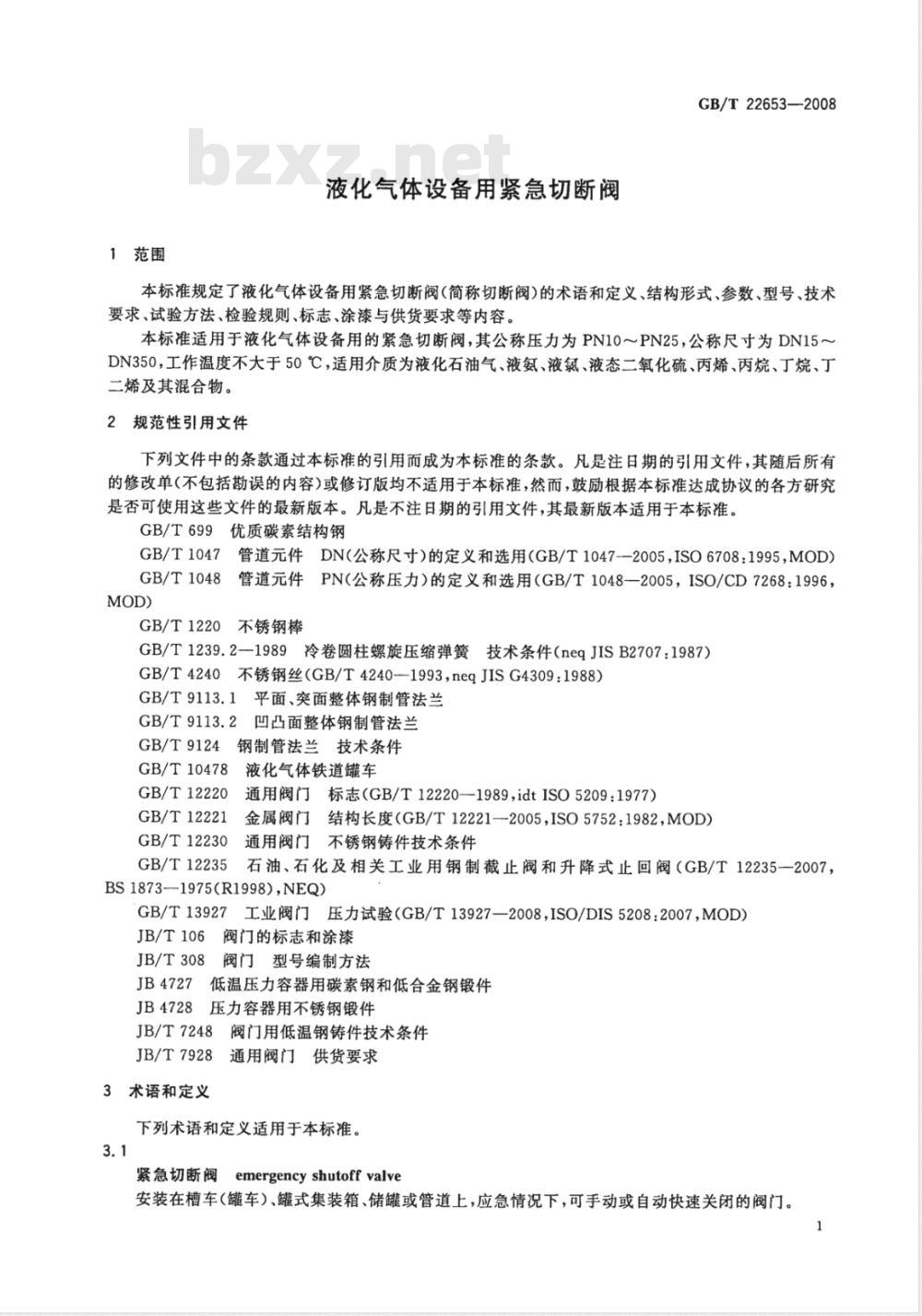

液化气体设备用紧急切断阀
GB/T22653—2008
本标准规定了液化气体设备用紧急切断阀（简称切断阀)的术语和定义、结构形式、参数、型号、技术要求、试验方法、检验规则、标志、涂漆与供货要求等内容。本标准适用于液化气体设备用的紧急切断阀，其公称压力为PN10～PN25，公称尺寸为DN15～DN350，工作温度不大于50℃，适用介质为液化石油气、液氮、液氯、液态二氧化硫、丙烯、丙烷、丁烷、丁二烯及其混合物。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6991
优质碳素结构钢
GB/T1047管道元件DN（公称尺寸）的定义和选用（GB/T1047--2005，ISO6708：1995，MOD）GB/T1048
管道元件PN（公称压力）的定义和选用（GB/T1048—2005，ISO/CD7268：1996，MOD)
GB/T1220
不锈钢棒
GB/T1239.2—1989冷卷圆柱螺旋压缩弹簧技术条件（neqJISB2707:1987）GB/T4240不锈钢丝（GB/T4240—1993，neqJISG4309:1988）GB/T9113.1
平面、突面整体钢制管法兰
GB/T9113.2凹凸面整体钢制管法兰钢制管法兰技术条件
GB/T9124
GB/T10478
液化气体铁道罐车
0通用阀门标志（GB/T12220—1989，idtISO5209:1977）GB/T12220
GB/T12221
GB/T12230
GB/T12235
金属阀门结构长度（GB/T12221--2005，ISO5752：1982，MOD）通用阀门不锈钢铸件技术条件
石油、石化及相关工业用钢制截止阀和升降式止回阀（GB/T12235一2007，BS1873-1975(R1998),NEQ)
GB/T13927
JB/T106
JB/T308
JB4727
工业阀门压力试验（GB/T13927—2008，ISO/DIS5208：2007，MOD)阀门的标志和涂漆
阀门型号编制方法
低温压力容器用碳素钢和低合金钢锻件JB4728
压力容器用不锈钢锻件
JB/T7248
JB/T7928
3术语和定义
阀门用低温钢铸件技术条件
通用阀门供货要求
下列术语和定义适用于本标准。3.1
紧急切断阀
emergency shutoff valve
安装在槽车（罐车）、罐式集装箱、储罐或管道上，应急情况下，可手动或自动快速关闭的阀门。GB/T22653—2008
excessflowvalve
过流阀
当管道中介质的流量超过额定值所引起的压差而自动关闭的阀门。3.3
额定流量
tratingflow
过流阀自动关闭前允许通过的最大流量，单位为立方米每小时（m\/h）。3.4
shutofftime
紧急切断时间
紧急切断阀靠液压或气压关闭时，由执行件开始动作至液流闭止所经历的时间，以秒（s)表示。3.5
insidetype
内置式
主要部分在罐内的紧急切断阀。3.6
outsidetype
外置式
安装在罐外凸缘上或管道上的紧急切断阀。3.7
易熔元件自动切断装置
auto-shutoffequipmentoffusibleelement当环境温度超过紧急切断阀中易熔元件的熔点，能使阀门自动闭止的装置。3.8
先导式阀杆
pilotoperatedstem
在紧急切断阀中起放大和控制流量作用的前置结构。4结构形式、参数和型号
4.1结构形式
4.1.1管道用紧急切断阀的典型结构形式如图1所示。1-
一阀体；
一阀杆；
3阀；
4—弹簧；
5—活塞；
6密封环；
7—压盖。
图1管道用紧急切断阀的典型结构形式2
4.1.2汽车槽车用紧急切断阀的典型结构形式如图2、图3所示。8
一阀体；
凸轮；
油缸；
易熔元件自动切断装置；
先导式阀杆；
-小弹贫；
-过流阀瓣；
一大弹簧；
阀罩。
图2汽车槽车用紧急切断阀的典型结构形式一o
1—杠杆；
2—易熔元件自动切断装置；
3-阀体；
一小弹簧；
5-—过流阅瓣；
一先导式阀杆；
7——大弹簧；
8——阀罩。
图3汽车槽车用紧急切断阀的结构形式二GB/T22653—2008
GB/T22653—2008
3火车罐车用紧急切断阀的典型结构形式如图4所示。4.1.3
4.1.4站用紧急切断阀的典型结构形式如图5、图6所示。5罐式集装箱用紧急切断阀的典型结构形式如图7所示。4.1.5
1——螺塞；
2-阀盖；
3——密封圈；
4——球体；
手柄；
一阀杆；
一油缸；
定位块；
凸轮；
—阀体；
11-过流阀体；
12-—先导式阀杆；
13-—过流阀；
14——大弹簧；
15-—阀罩。
图4火车罐车用紧急切断阀的典型结构形式4
1——阀体；
2——阀瓣；
3先导式阀杆；
1下阀盖；
2——下弹簧；
3—阀瓣；
一阀盖螺母；
5-—阀盖；
6缸筒；
GB/T22653—2008
7——弹贫；
8—油缸体；
9—活塞。
图5站用DN15～DN80紧急切断阀的典型结构形式4—阀体；
5——上弹赞；
上阀盖；
7——先导式阀杆；
8——活塞；
9-—油缸体。
图6站用DN100～DN350紧急切断阀的典型结构形式GB/T22653—2008
一顶盖；
一垫片；
阀罩；
4——阀盖；
5垫片；
6-——密封圈；
阀体；
一阀杆；
O形圈；
球体；
11弹簧，
一先导式阀杆；
13——过流阀体；
14--过流阀；
15-堵盖。
4.2参数
4.2.1公称压力
图7罐式集装箱用紧急切断阀的典型结构形式切断阀的公称压力为PN10～PN25，并应符合GB/T1048的规定。4.2.2公称尺寸bZxz.net
切断阀的公称尺寸为DN15～DN350，并应符合GB/T1047的规定。4.3型号
4.3.1紧急切断阀的型号由下列八个单元组成。6
4.3.2代号
阀体材料代号
公称压力代号
阀门密封面材料代号
阀体结构形式代号
-安装形式代号
-连接形式代号
传动形式代号
类型代号
GB/T22653—2008
类型代号、传动形式代号、连接形式代号、安装形式代号和阀体结构形式代号用汉语拼音字母或阿拉伯数字表示。具体按表1～表5的规定。阀门密封面材料代号、公称压力代号和阀体材料代号按JB/T308的规定。表1类型代号
单一紧急切断阀
紧急切断阀与过流阀组合
紧急切断阀、过流阀和藏止阀组合紧急切断阀、过流阀和球阀组合紧急切断阀与球阀组合
紧急切断阀与截止阀组合
传动形式
连接形式
快速接头
内螺纹
外螺纹
注：代号以站用端的连接形式定。表2传动形式代号
连接形式代号
表3头
可省略
