【国家标准(GB)】 软包装用铝及铝合金箔

ICS 77. 150. 10
中华人民共和国国家标准
GB/T22647—2008
软包装用铝及铝合金箔
Aluminium and aluminium ailoys foil for flexible packaging2008-12-29发布
中华人民共和国国家质量监督检验检疫总局数码防您
中国国家标准化管理委员会
2009-11-01实施

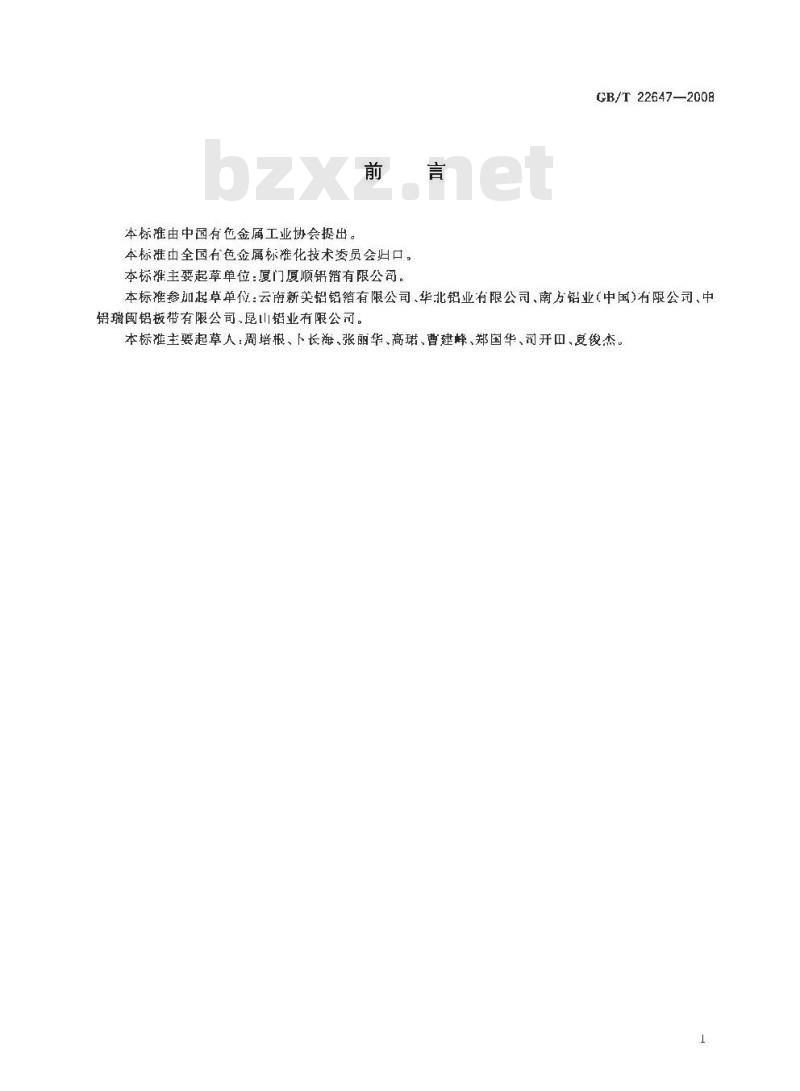

本标准由中国有色金属工业协会提出前言
本标准由全国有色企属标推化技术委员会归口，本标准主要起草单位：厦门厦顺铝箔有限公司。GB/T22647-2008
本标准参加起草单位：云南新美铝铝箔有限公司、华北铝业有限公司、南方铝业（中国）有限公司、中铝瑞闽铝板带有限公司昆山铝业有限公司。本标雅主要起草人：周培根、下长海、张丽华、高、曹建蜂、郑国华、司开日、良俊杰、1
httnf/mwFoodmeto

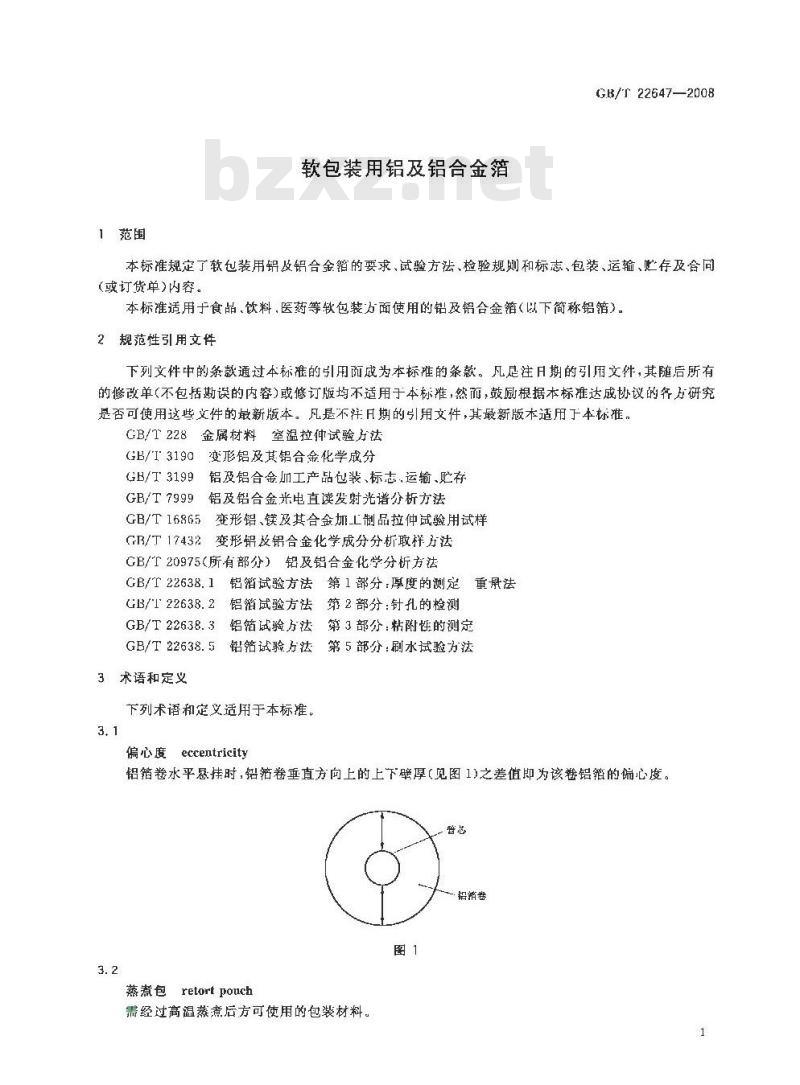

一范围
软包装用铝及铝合金箔
G.B/T22647—2008
本标准规定了软包装用铝及铝合金箔的要求，试验方法、检验规则和标志、包装、运输、贮存及合同(或订货单)内容。
本标准适用于食品.饮料，医药等软包装方面使用的铝及铝合金箔（以下简称铝箔）。2规范性引用文件
下刻文件中的条款通过本标推的导用随成为本标雅的条款，凡尼注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标难，然而，鼓励根据本标准达成协议的各力研究是否可使用这些文件的最新版本。凡是不注凡期的引用文件，其最新版本适用于本标准，GB/T228金属材料室温拉仲试验方法GB/I'3190变形铝及其铝合金化学成分GB/T3199铝及铝合金加工产品包装、标志，运输、贮存GB/T7999铝及铝合金光电直读发射光谱分析方法GB/T16865变形铝、镁及其合金加_L制品拉仲试验用试样变形铝及铝合金化学成分分析取样方法GB/T 17432
GB/T20975（所有部分）铝及铝合金化学分析方法GB/T22638.1铝箔试验方法第1部分：厚度的测定重册法
GB/T22638.2铝箔试验方法第2部分：针孔的检测GB/T22638.3铝箔试验方法第3部分：粘附性的测定GB/T22638.5铝箔试验方法第5部分：刷水试验方法3术语和定义
下列术语和定义适用于本标准。3.1
偏心度
eccentricity
铝箱卷水平愿挂时，铅箔卷垂直方向上的上下壁厚(见图1)之差值即为该铝繪的偏心度。管心
·铝卷
蒸煮包retortpouch
需经过高温蒸煮后方可使用的包装材料。1
GB/T 22647—2008
液体包liquidpackage
用于包装液态或流动性物质的包装材料3.4
固体包drypackage
用于包装固态或非流动性物质的包装材料。要求
4.1产品分类
4.1.1牌号、状态.规格
铝箔的牌号、状态、规格应将合表「的规定。需方需要其他牌号、状态规格时，由供需双方协商决定，并在合同(或订货单)中
规格/mm
售芯内径
卷外径
厚度（T)
1×××,8×××系列
00060~0
.0.76.2
.0.152.4
时，定尺长度由供需双方协商决定，并在合同（或订货单）中注明铝箔要求定厅
4.1.2标记示例
铝箔的标记
示1：
名称、牌号、状态规格和标准编号的顺序表示12.35牌号、0状茶、厚店
质为0.0c63mm宽度为1520mm的简券，标记为：铝箱1235-00.0
520G13/T22647
标记示例如下：
1235牌号、0状态、
0.0CG0nm宽度为780mm长度为12000m的铝箱，标记为：铅1235-00.00678
CB/T226472008
4.2化学成分
铝箔的化学成分应符者
4.3尺寸偏差
4.3.1厚度
IT3190的规定。
铅箔的局部厚度偏差应符合表2的规定4.3.1.1
厚度(T)
0, 006 C-~0. 012 0
铝箔的平均厚度偏差应符合表3的规定。4. 3. 1. 2
卷批量
httn：//www：foodmate：net局部厚度允许偏赖
309--450
400-~1030
单位为多米
平均厚度充许偏差/ram
4.3.2宽度
GB/T 22647—2008
铝箔的宽度偏差应符合表4的规定。当合同（或订货单）中要求单向偏差时，其允许偏差值为表中数值的2倍。
4.3.3长度或卷外径
4.3.3、1定尺交货的铝箔
宽度允许偏差
定尺交货的铝箔，长度(1)偏差由供需双方协商决定，并在合同(或订货单)中注明。4.3.3.2非定尺交货的铝箔
非定尺交贷的铝第长)或卷外径的偏差应符合表5的规定。Q
长度（）的允许偏差
个数不少
%的箱卷
当合同（
每批中
单位为毫米
卷外径的允车偏差/m
效不超过
每批中
个数不少于
90%的销着
单)中要求单向偏差时，其充许偏差值应为表中对应数值的2倍。4.3.4错层、塔形
铝箔端面错大于1inn，塔形不大F2mm
4.3.5偏心度
卷径大于或等
4.4力学性能
mm的铝箱偏心度不大于4mm
铅箔室温拉仲试验单应符合表6的规定。TS
厚度/mm
D. 006 0-~0. 009 0
>0. 009 0-~0. 012 0
4.5针孔
抗拉强度
R./CN/mmss
50-~100
60--100
拉伸试验结果
批中个数不超过
10%的箔卷
断后伸长宰
铝箔针孔个数、针孔直径应符合表7中普通级的规定，需方需要高精级或超高精级时，应在合同（或订货单)中注明。
品伙伴网http:
fon dme+ o o
GB/T 22647—2008
厚度/mm
20. 006 0~0. 006 5
>0. 006 5~-C. 007 0
>0. 007 0 ~ C. 009 0
>C. 009 0--0. 012 t?
任意1 2内
超高精级
高精级。
a然煮包用铝箱宜选择超高精级；b液休包用铝箱选择高精级；
固体包用铝箔宜选择普通级
4.6粘附性
缺孔个数
任意4 mX4 mm或
1 mt:X16 rnm 内
普通级’翅高精级：高精级”
专孔直径/mm
高精级
普通级。
超高精级
铝箔开卷性能应良好，展开时不允许粘连或撕毅。铝箔借白重自然展开所的脱落长度值应小于1m.
4.7刷水试验结果
铅箔表面刷水试验结果应达到 B级或优于 B级。4.8接头
铝箔断头应用超声波焊接仪焊接或用耐高温胶带粘接牢固并保持平整，接头处应作明显标记。每卷铅箔的接头个数、接头间距应符合表8的规定。表8
崔各/mm
>450-~650
650-1 003
4.9管芯
每卷允许接头个数
厚度:0. 016 0 nm~0. 009 mm
厚度：>0.009 0mm~0.0120mm
接头问距/m
管芯材质、长度由供需双方协商决定，并在合同（或订货单)中注明。臂芯的内、外壁应洁净，光滑，无污物。管芯长度应火于等于箔宽，H任，端不允许叫人铝鞘卷。管芯内径、长度偏差应符合表9的规定。
管心内径
75. C,76.2
150.0,152, 4
4. 10外观质量
内径允许偏差
单位为毫来
长度允许偏差
铝箔表面应平整、洁净。不允许有腐蚀、压折.油斑、开缝、起皱等影响使用的缺陷。4. 10. 1
4.10.2铝箔暗面不允许有影响使用的亮点,白条。日伙伴
Wlhtto:
nodmto
GB/T 22647-—2008
4.10.3铅箔卷端面应洁净。不允许有严重的毛刺、箭头.磕避伤.擦划伤等影响使用的缺陷。4.11其他
当立拿铝箔卷时，不允许有层与层之间的滑动以及管芯脱山。5试验方法
5.1化学成分
铝箔的化学成分采用GB/T7999或GB/T20975进行分析，仲裁分析按GB/T20575规定的方法进行。
5.2尺寸偏差
5.2.1厚度
铝籍高部厚度采用能保证检测精度的仪器测量。局部厚度仲裁测寓CB/122638.1规定的方法进行。平均厚度检测方法由供需双方协商确定。5.2.2偏心度
将铝箔卷水平悬起，用能保证相应精度的量具测量铝箔卷垂直方问上的上下壁厚（见图1）之差值即偏心度。
5.2.3其他尺寸
采用能保证相应精度的量具测量。5.3力学性能
铝箔室温拉伸试验按GB/T228规定的方法进行，5.4针孔
铝箔的针孔按GB/T22638.2规定的方法进行检测。5.5粘附性
铝的粘附性按GB/T22638.3规定的方法进行检测。5.6刷水试验
铝箔的刷水试验按GB/T22638.5规定的方法进行，5.7接头
根据接头标记计算每卷铝箱接头数：根据铝箱卷端面相临接头的层间壁厚（借助相应精度的量具测量）换算出接头间距、
5.8管芯
管芯尺寸偏差用能保证相应精度的景具测量，管芯材质出供方保证，其他项目以目视检查。5.9外观质量
铝箱外观质景以目视检查。
6检验规则
6.1检查和验收
6.1.1铝箱应山供方技术监督部门进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质最证明书。
6.1,2方应对收到的产品按本标准的规定进行检验，检验结果与本标准及合同（或订货单）的规定不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质最及尺寸偏差的异议，应在收到产品之日起一个月内提出；属于其他性能的异议，应在收到产品之日起三个月内提出。如需仰裁，供需双方应在需方共同进行仲裁取样。6.2组批和计重
铝箔应成批提交验收，每批应由同牌号、状态和规格组成，批重不限。铝箔应检斤计重。5
GB/T 22647-—2008
6.3检验项目
每批铝箱出厂前应进行化学成分(Pb、Cd、Hg,CrS+除外）、尺寸偏差、针孔、粘附性、刷水试验及接头、外规质量的检验。供方应对Ph、Hg、Cd、Cr+元素进行监控分析，每年至少检测次，确保E述元素符合标准要求。需方要求检验力学性能时，须在合同（或订货单）中注明“检测力学性能字样。如用广要求对其他性能按批进行出厂检验，应由供筛双方协商决定，并在合同(或订货单)中注明。6.4取样
检测项月的取样应符合表10的规定。表10
检验项目
化学成分
尺寸偏差
小学性能
粘粥性
刷水试验结果
外观质量
敢样规定
接GB/T17432的规定进行
每批至少抽取2 卷检测谢心度,其他项目逐券检查。
每批(热处理炉)轴取不于2卷,每卷切取 3个纵向试样，试样应符合GB/T1.6865的规定每批不少于2卷
每批不少于2卷
每批不少于2卷
逐卷检查
每批不少于2根
逐卷检查
6.5检验结果的判定
6.5.1化学成分不合格时，判该批铝箔不合格。要求的章条号
试验方法的章条号
6.5.2偏心度不合格时,判该批铅箔不合格，但允许供方逐根检验，合格者交货，不合格者判废。其他尺小偏差项口不合格时，判该卷铝箱不合格。6.5.3力学性能不合格时，应从该不合格试样所在卷中另取双倍数量的试样进行重复试验。重复试验结果全部合格，则判该批铝箔合格。若重复试验结果仍有不合格项月，则判该批铅箔不合格：经供需双方商定，该批铝可由供方逐卷检验，合格者交货，6.5.4针孔不合格时，判该批铝消不合格，但允许供方逐卷检验，合格者交货。6.5.5粘附性、刷水试验结果不合格时,判该批铅箔不合格外观质量,接头不合格时，判该卷铅箱不合格6.5.63
管芯不合格时，判该批铝箱不合格，但允许供方逐卷检验，合格者交货，不合格者判废。7标志、包装、运输、贮存
7, 1 标志
在检验合格的铝箔脊上应贴上标签，其上应注明：7. 1. 12
a）产品名称；
b）牌号；
c）状态；
d）规格：
批号（号）：
f）净重；
g）供方技术监督部门的检印。
7. 1.2在铝箔的包装箱标志应符合GB/T 3199的规定7.2包装、运输、贮存
GB/T22647—2008
铝箔的包装、运输、贮存应符合GB/T3199的规定；有特殊要求时可双方协商决定，并在合同（或订货单)中注明。
7.3质量证明书
每批铝箔应附有产品质量证明书，其上注明：a）供方名称；
h）产品名称；
e）牌号：
d）状态；
f）规格：
批号(卷号）：
各项分析项目的检验结果（合同或订货单要求时）；h)
供方技术监督部门的检印；
包装月期
k）本标推编号。
合同(或订货单)内容
订购本标准所列产品的合同(或订货单)内应包括下列内容：a）产品名称；
b）牌号；
c）状态；
d）规格；
重量（包括单卷重量）；
管芯材质及规格，
g）本标准要求的应在合同或订货单中注明\的事项；h）本标准编号；
包装；
增加本标准以外内容时的协商结果。THhttn.
GB/T 22647-2008
中华人民共
国家标准
软包装用铝及铝合金箔
CB/T 22647---2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：10004元
址 spc. net. cn下载标准就来标准下载网
电话：6852394668517548
中国标推出版社案皇岛印制厂印刷各地新华书店经销
开本 880×12301/16
5字数15千字
5印张0.75
2C09年3月第-版2009年3寸第一次印刷*
书号：155066·1-35846定价14.00元如有印装差错由本社发行中心调换版权专有傻权必究
举报电话：（010)68533533
http：//foodmate.net0
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
