【国家标准(GB)】 煤质颗粒活性炭试验方法 强度的测定

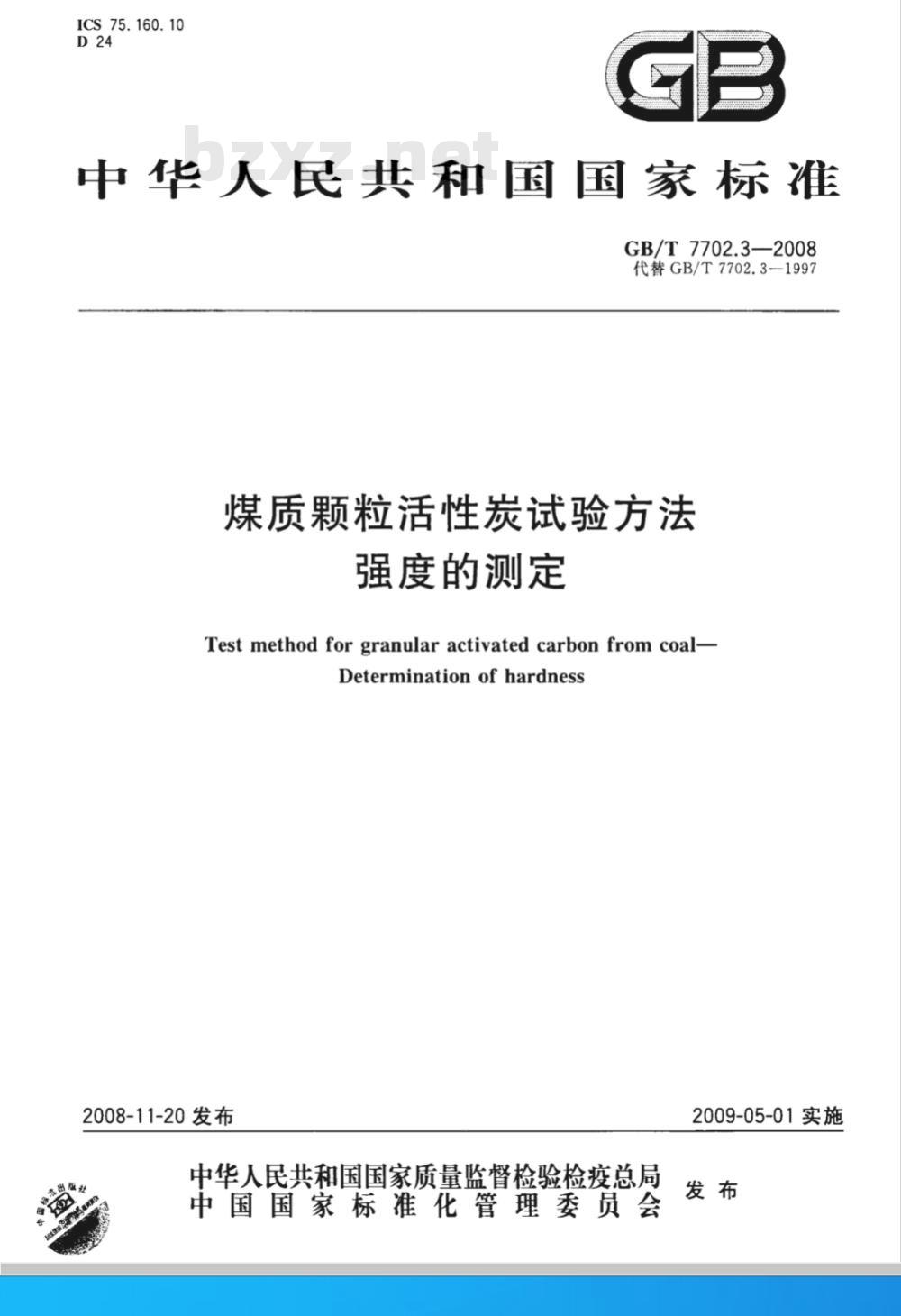

ICS 75.160.10
中华人民共和国国家标准
GB/T7702.3—2008
代替GB/T7702.3—1997
煤质颗粒活性炭试验方法
强度的测定
Test method for granular activated carbon from coal-Determinationof hardness
2008-11-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2009-05-01实施

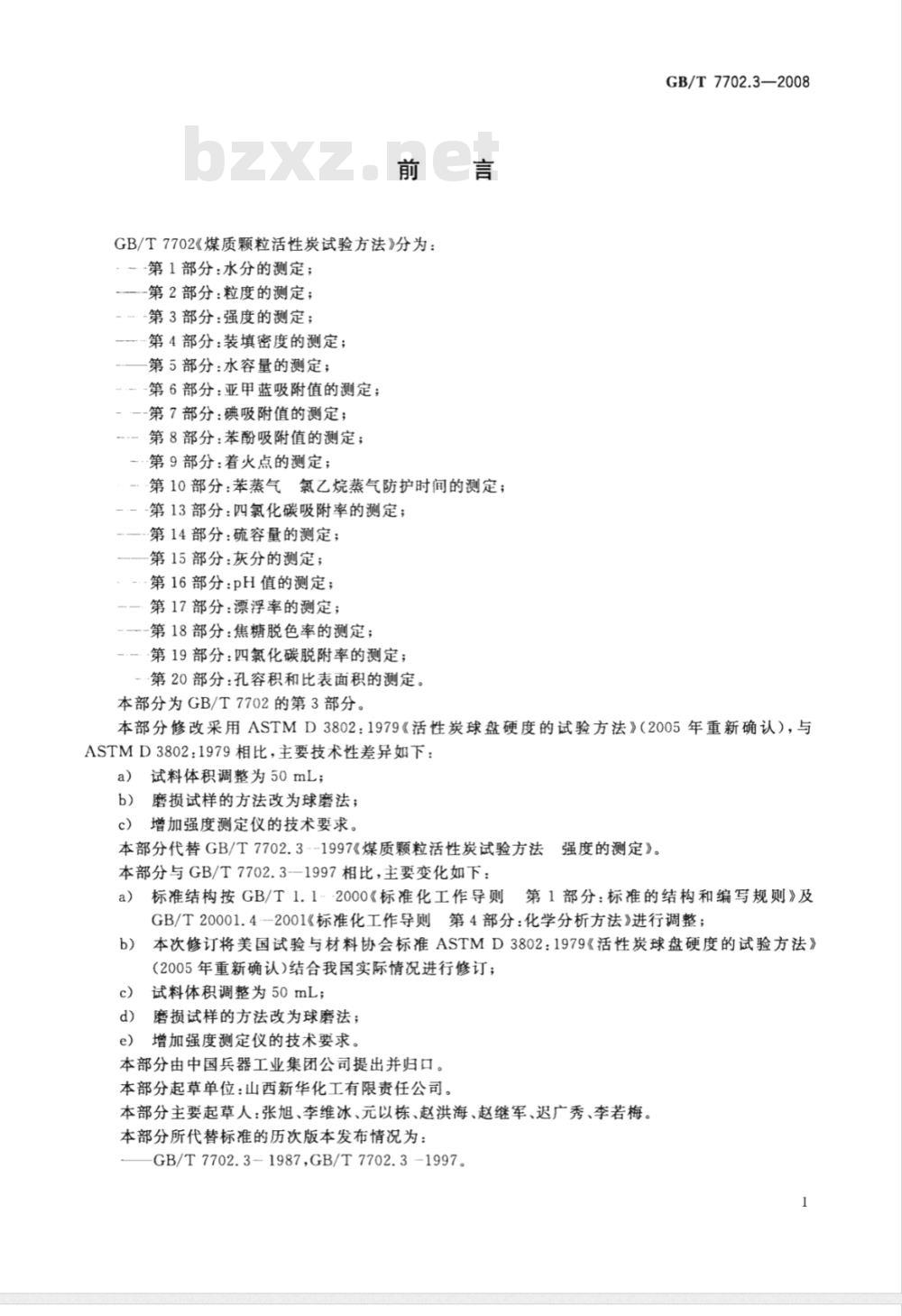

GB/T7702《煤质颗粒活性炭试验方法》分为：-第1部分：水分的测定；
-第2部分：粒度的测定；
·-第3部分：强度的测定；
-第4部分：装填密度的测定；
第5部分：水容量的测定；
-第6部分：亚甲蓝吸附值的测定；一-第7部分：碘吸附值的测定；--第8部分：苯酚吸附值的测定；-·第9部分：着火点的测定；
第10部分：苯蒸气氯乙烷蒸气防护时间的测定；第13部分：四氯化碳吸附率的测定；第14部分：硫容量的测定；
第15部分：灰分的测定；
第16部分：pH值的测定；
第17部分：漂浮率的测定；
-第18部分：焦糖脱色率的测定；第19部分：四氯化碳脱附率的测定；第20部分：孔容积和比表面积的测定。本部分为GB/T7702的第3部分。
GB/T7702.3—2008
本部分修改采用ASTMD3802：1979《活性炭球盘硬度的试验方法》（2005年重新确认），与ASTMD3802：1979相比，主要技术性差异如下：a）试料体积调整为50mL；此内容来自标准下载网
b）磨损试样的方法改为球磨法；c）增加强度测定仪的技术要求。本部分代替GB/T7702.3--1997《煤质颗粒活性炭试验方法强度的测定》。本部分与GB/T7702.3--1997相比，主要变化如下：a
标准结构按GB/T1.1--2000《标准化工作导则第1部分：标准的结构和编写规则》及GB/T20001.4--2001《标准化工作导则第4部分：化学分析方法》进行调整；本次修订将美国试验与材料协会标准ASTMD3802：1979《活性炭球盘硬度的试验方法》b）
（2005年重新确认)结合我国实际情况进行修订；试料体积调整为50mL；
d）磨损试样的方法改为球磨法；e）增加强度测定仪的技术要求。本部分由中国兵器工业集团公司提出并归口。本部分起草单位：山西新华化工有限责任公司，本部分主要起草人：张旭、李维冰、元以栋、赵洪海、赵继军、迟广秀、李若梅。本部分所代替标准的历次版本发布情况为：GB/T7702.3-1987,GB/T7702.3-1997。1

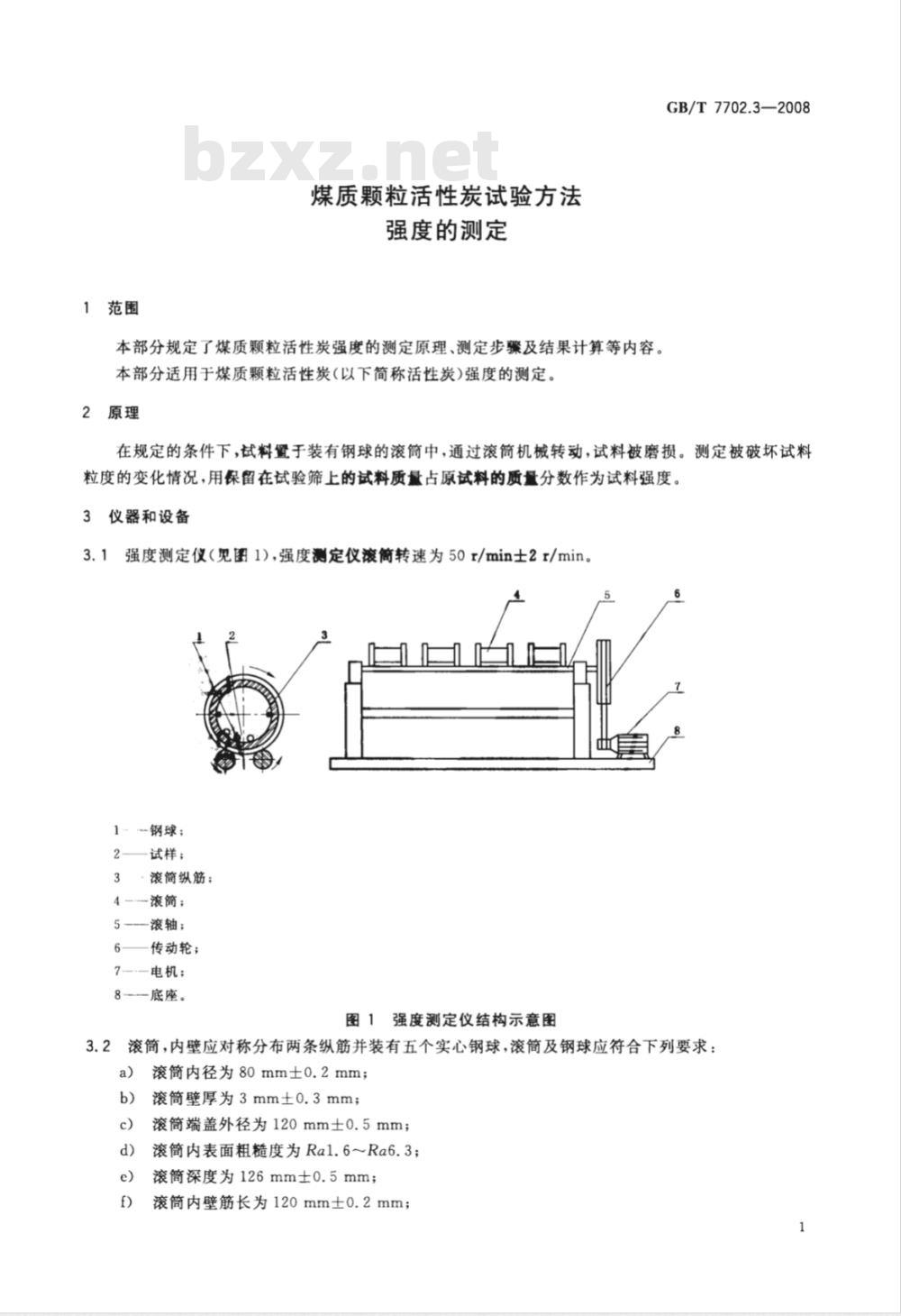

1范围
煤质颗粒活性炭试验方法
强度的测定
本部分规定了煤质颗粒活性炭强度的测定原理、测定步骤及结果计算等内容。本部分适用于煤质颗粒活性炭(以下简称活性炭)强度的测定。2原理
GB/T7702.3—2008
在规定的条件下，试料置于装有钢球的滚筒中，通过滚筒机械转动，试料被磨损。测定被破坏试料粒度的变化情况，用保留在试验筛上的试料质量占原试料的质量分数作为试料强度。3仪器和设备
3.1强度测定仪（见图1），强度测定仪滚简转速为50r/min士2r/min。6
一钢球；
试样；
滚简纵筋；
滚筒；
5--滚轴；
传动轮；
电机；
一底座。
图1强度测定仪结构示意图
滚筒，内壁应对称分布两条纵筋并装有五个实心钢球，滚筒及钢球应符合下列要求：3.2
滚筒内径为80mm士0.2mm；
滚筒壁厚为3mm土0.3mm；
滚筒端盖外径为120mm士0.5mm；滚筒内表面粗糙度为Ra1.6～Ra6.3；滚筒深度为126mm士0.5mm；

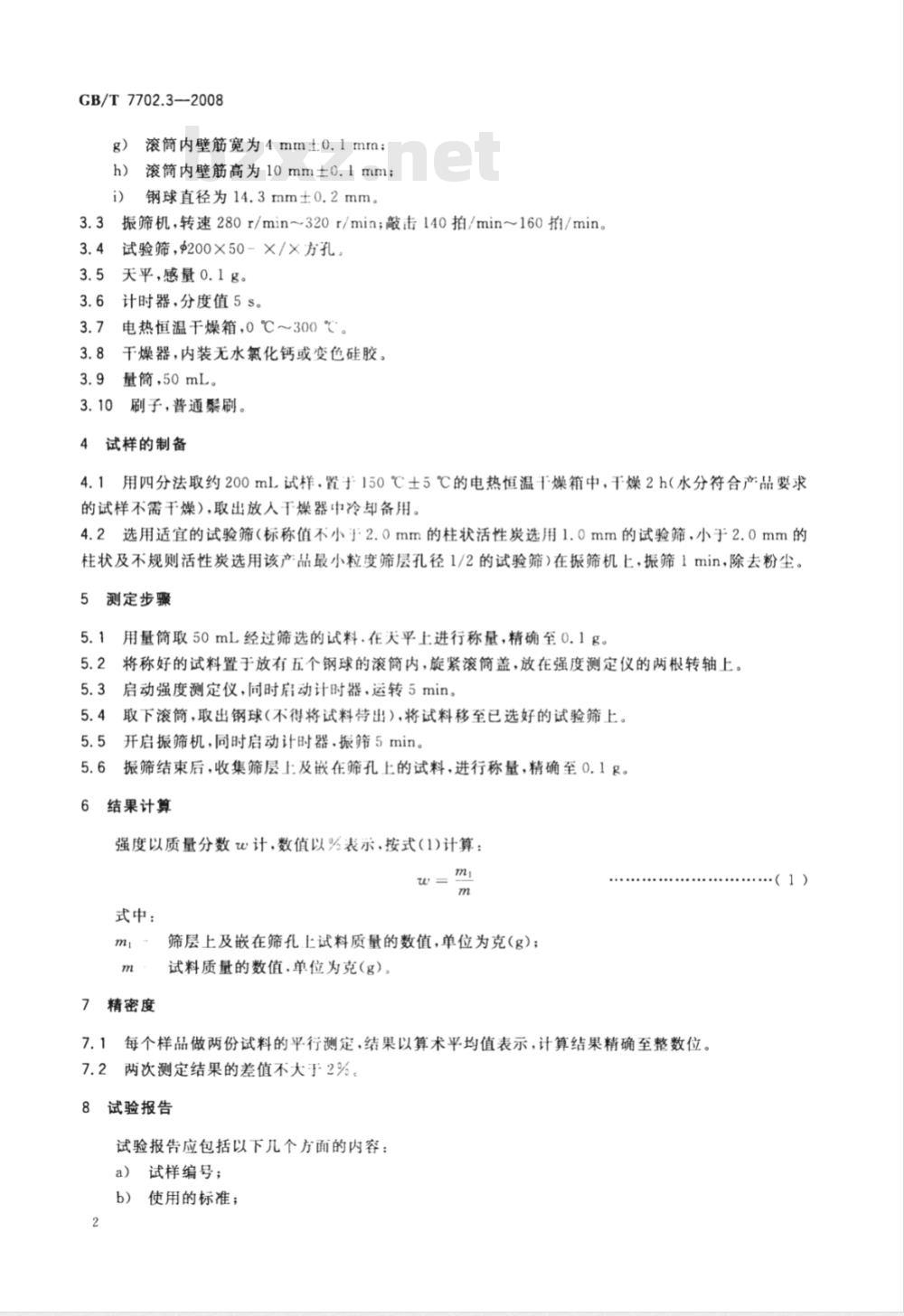

滚筒内壁筋长为120mm士0.2mm；GB/T7702.3—2008
滚筒内壁筋宽为4mm士:0.1mn；
滚筒内壁筋高为10mm士0.1mm；
钢球直径为14.3mm±0.2mm。
3.3振筛机，转速280r/min~320r/min；敲击140拍/min~160拍/min。3.4
试验筛，$200×50-×/×方孔，天平，感量0.1g。
计时器，分度值5s。
电热恒温干燥箱，0℃~300℃。
干燥器，内装无水氯化钙或变色硅胶。量筒，50mL。
刷子，普通鬃刷。
4试样的制备
4.1用四分法取约200mL试样，置于150℃土5℃的电热恒温干燥箱中，干燥2h（水分符合产品要求的试样不需干燥），取出放人干燥器中冷却备用。4.2选用适宜的试验筛（标称值不小于2.0mm的柱状活性炭选用1.0mm的试验筛，小于2.0mm的柱状及不规则活性炭选用该产品最小粒度筛层孔径1/2的试验筛）在振筛机上，振筛1min，除去粉尘。5测定步骤
用量筒取50mL经过筛选的试料.在天平上进行称量，精确至0.1g。5.1
5.2将称好的试料置于放有五个钢球的滚筒内，旋紧滚筒盖，放在强度测定仪的两根转轴上。5.3启动强度测定仪，同时启动计时器，运转5min。5.4耳
取下滚筒，取出钢球（不得将试料特出），将试料移至已选好的试验筛上。5.5
开启振筛机，同时启动计时器.振筛5min。振筛结束后，收集筛层上及嵌在筛孔上的试料，进行称量，精确至0.1g。结果计算
强度以质量分数w计，数值以%表示，按式(1)计算：w=m
式中：
7精密度
筛层上及嵌在筛孔上试料质量的数值，单位为克（g）；试料质量的数值.单位为克（g）。每个样品做两份试料的平行测定，结果以算术平均值表示，计算结果精确至整数位。7.1
7.2两次测定结果的差值不大于2%。8
试验报告
试验报告应包括以下几个方面的内容：a）试样编号；

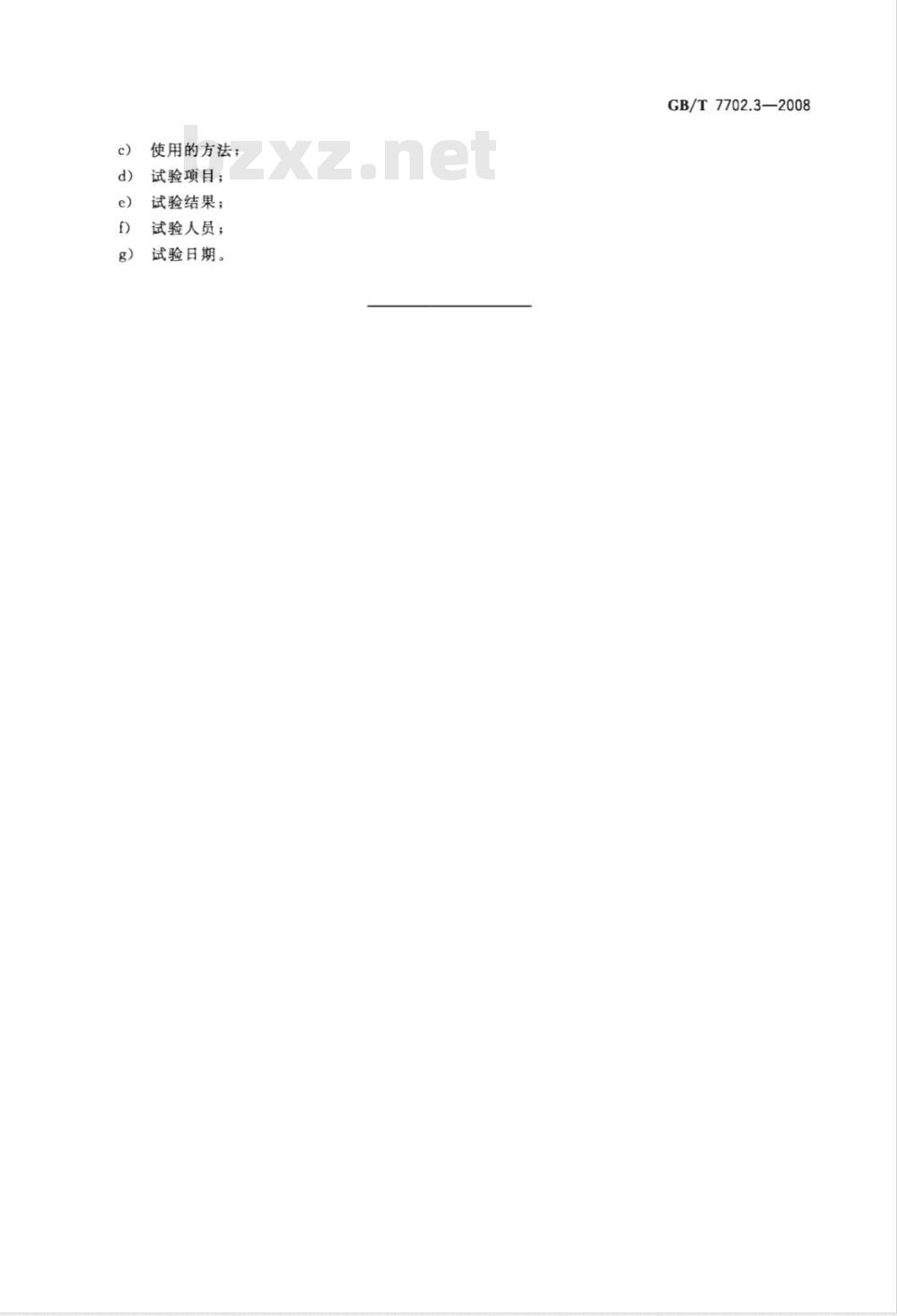

使用的标准；
使用的方法；
试验项目；
试验结果；
试验人员；
试验日期。
GB/T7702.3—2008
GB/T7702.3-2008
