【国家标准(GB)】 煤质颗粒活性炭试验方法 四氯化碳脱附率的测定

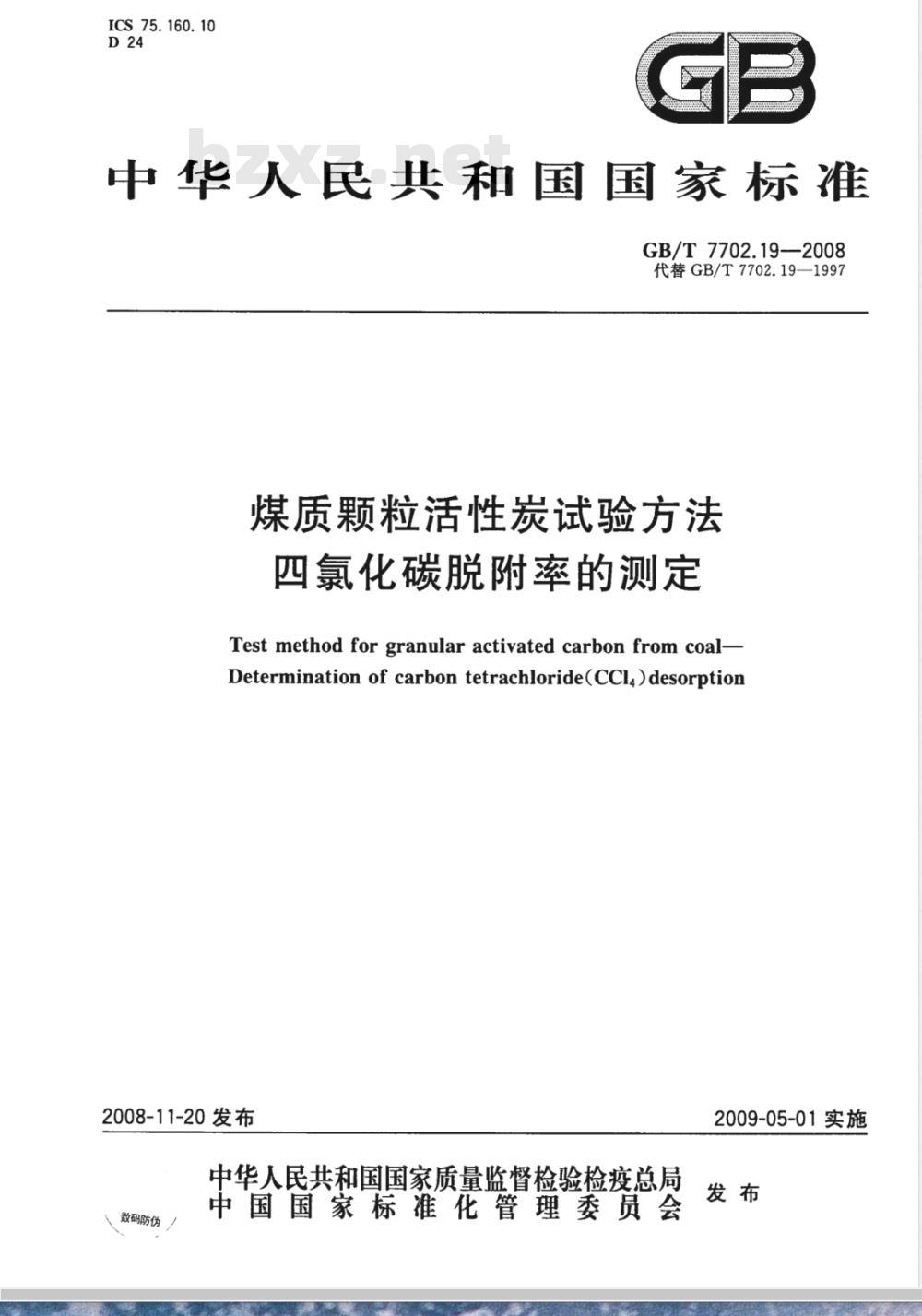

ICS 75.160.10
中华人民共和国国家标准
GB/T7702.19-—2008
代替GB/T7702.19—1997
煤质颗粒活性炭试验方法
四氯化碳脱附率的测定
Test method for granular activated carbon from coal-Determination of carbon tetrachloride(CCl4)desorption2008-11-20发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2009-05-01实施

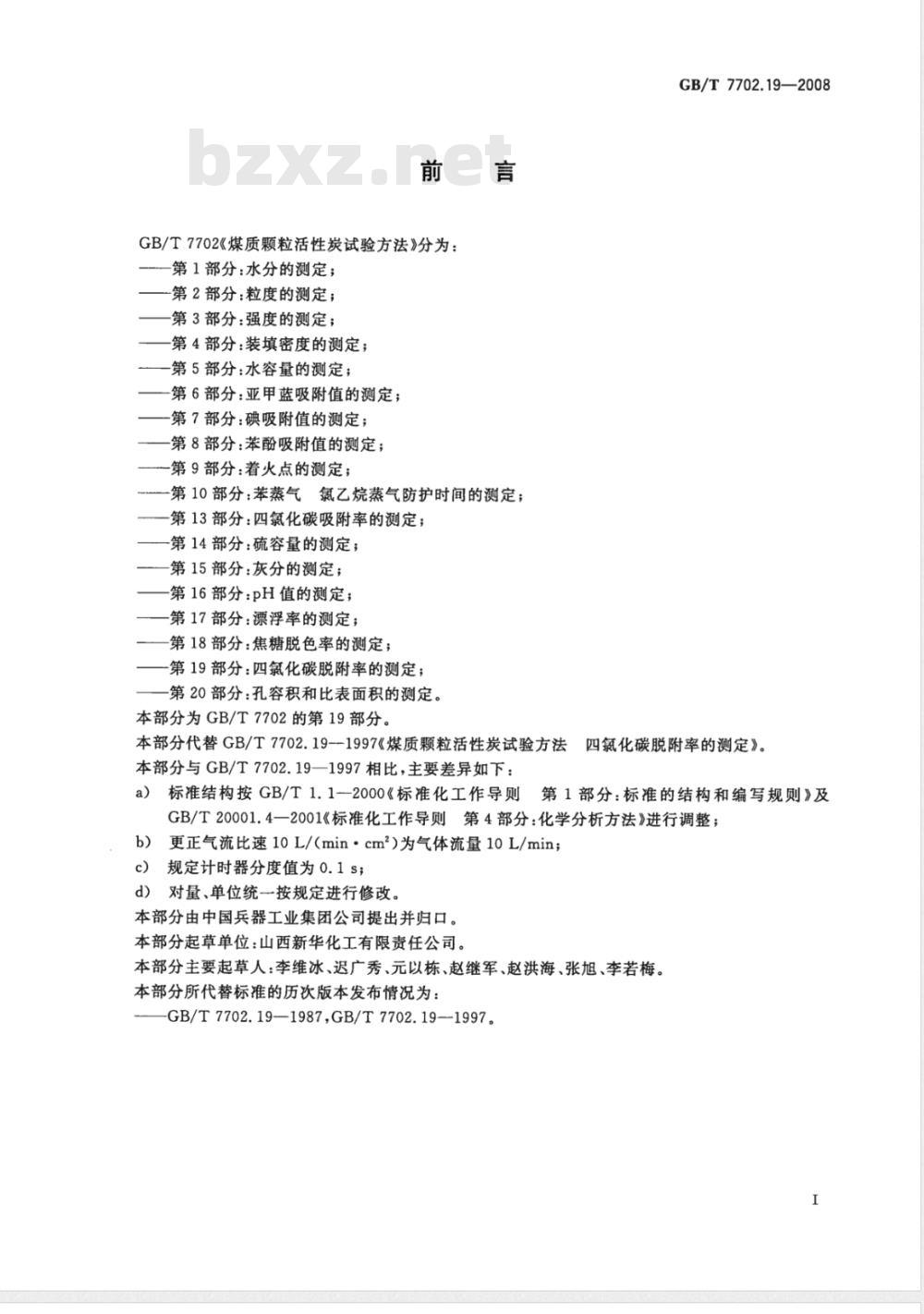

GB/T7702《煤质颗粒活性炭试验方法》分为：第1部分：水分的测定；
第2部分：粒度的测定；
第3部分：强度的测定；
第4部分：装填密度的测定；
第5部分：水容量的测定；
第6部分：亚甲蓝吸附值的测定；第7部分：碘吸附值的测定；
第8部分：苯酚吸附值的测定；
第9部分：着火点的测定；
-第10部分：苯蒸气氯乙烷蒸气防护时间的测定；第13部分：四氯化碳吸附率的测定；第14部分：硫容量的测定；
第15部分：灰分的测定；
第16部分：pH值的测定；
第17部分：漂浮率的测定；
第18部分：焦糖脱色率的测定；-第19部分：四氯化碳脱附率的测定；第20部分：孔容积和比表面积的测定。本部分为GB/T7702的第19部分。GB/T7702.19—2008
本部分代替GB/T7702.19--1997《煤质颗粒活性炭试验方法四氯化碳脱附率的测定》。本部分与GB/T7702.19—1997相比，主要差异如下：标准结构按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》及a
GB/T20001.4一2001《标准化工作导则第4部分：化学分析方法》进行调整；更正气流比速10L/（min·cm2）为气体流量10L/min；b）
规定计时器分度值为0.1s；
d）对量、单位统一按规定进行修改。本部分由中国兵器工业集团公司提出并归口。本部分起草单位：山西新华化工有限责任公司。本部分主要起草人：李维冰、迟广秀、元以栋、赵继军、赵洪海、张旭、李若梅。本部分所代替标准的历次版本发布情况为：GB/T7702.19—1987,GB/T7702.19—1997。I

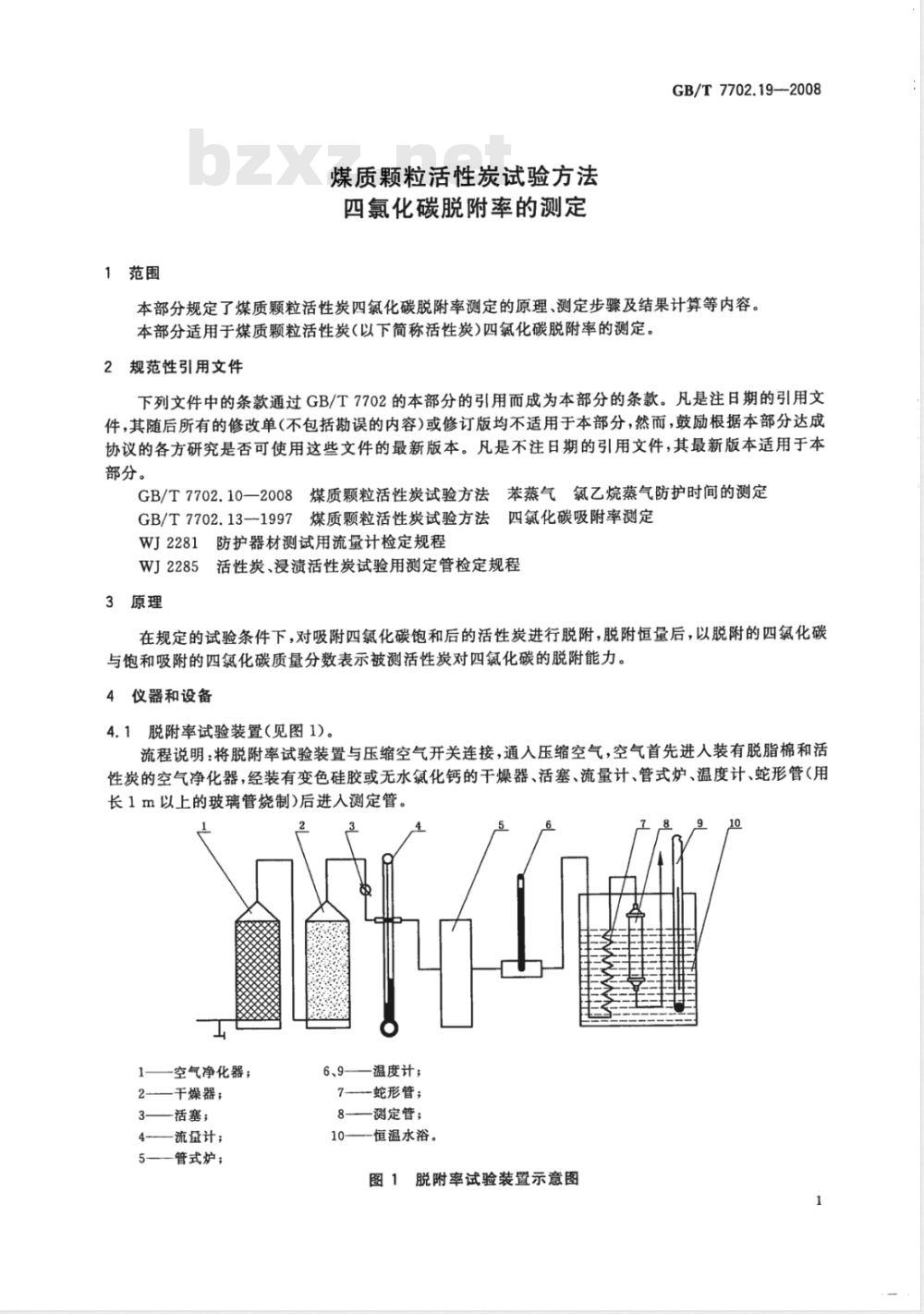

1范围
煤质颗粒活性炭试验方法
四氯化碳脱附率的测定
GB/T 7702.19--2008
本部分规定了煤质颗粒活性炭四氯化碳脱附率测定的原理、测定步骤及结果计算等内容。本部分适用于煤质颗粒活性炭（以下简称活性炭)四氯化碳脱附率的测定。2规范性引用文件
下列文件中的条款通过GB/T7702的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T7702.10一2008煤质颗粒活性炭试验方法苯蒸气氮乙烷蒸气防护时间的测定GB/T7702.131997煤质颗粒活性炭试验方法四氟化碳吸附率测定WJ2281防护器材测试用流量计检定规程WJ2285活性炭、浸渍活性炭试验用测定管检定规程3原理
在规定的试验条件下，对吸附四氯化碳饱和后的活性炭进行脱附，脱附恒量后，以脱附的四氮化碳与饱和吸附的四氮化碳质量分数表示被测活性炭对四氮化碳的脱附能力。4仪器和设备
4.1脱附率试验装置（见图1)。
流程说明：将脱附率试验装置与压缩空气开关连接，通入压缩空气，空气首先进人装有脱脂棉和活性炭的空气净化器，经装有变色硅胶或无水氯化钙的干燥器、活塞、流量计、管式炉、温度计、蛇形管（用长1m以上的玻璃管烧制)后进入测定管。10
一空气净化器；
2—干燥器；
3——活塞；
4流量计；
5—管式炉；
6、9-—温度计；
7蛇形管；
8测定管；
10——恒温水浴。
图1脱附率试验装置示意图
GB/T7702.19—2008

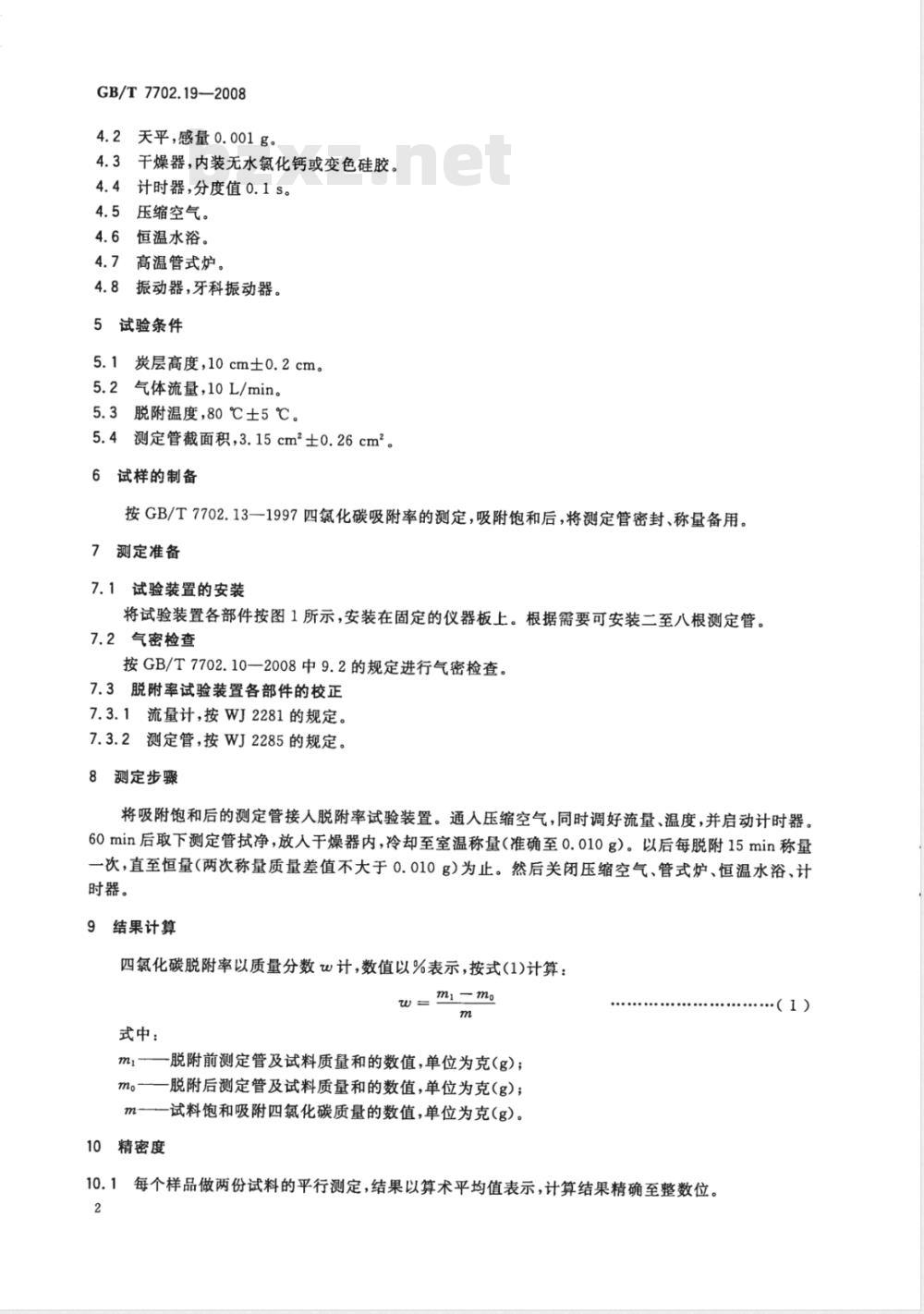

4.2天平，感量0.001g。
4.3干燥器，内装无水氯化钙或变色硅胶。4.4计时器，分度值0.1s。
4.5压缩空气。
4.6恒温水浴。
4.7高温管式炉。
4.8振动器，牙科振动器。
5试验条件
5.1炭层高度，10cm士0.2cm。
5.2气体流量，10L/min。
5.3脱附温度，80℃±5℃。
5.4测定管截面积，3.15cm±0.26cm2。6试样的制备
按GB/T7702.13-1997四氮化碳吸附率的测定，吸附饱和后，将测定管密封、称量备用。7测定准备
7.1试验装置的安装
将试验装置各部件按图1所示，安装在固定的仪器板上。根据需要可安装二至八根测定管。7.2气密检查
按GB/T7702.10一2008中9.2的规定进行气密检查。7.3脱附率试验装置各部件的校正7.3.1流量计，按WJ2281的规定。7.3.2测定管，按WJ2285的规定。8测定步骤
将吸附饱和后的测定管接人脱附率试验装置。通人压缩空气，同时调好流量、温度，并启动计时器。60min后取下测定管拭净，放人干燥器内，冷却至室温称量（准确至0.010g）。以后每脱附15min称量一次，直至恒量（两次称量质量差值不大于0.010g）为止。然后关闭压缩空气、管式炉、恒温水浴、计时器。
9结果计算
四氯化碳脱附率以质量分数w计，数值以%表示，按式(1)计算：w= mi -mo
式中：
m1—脱附前测定管及试料质量和的数值，单位为克(g)；脱附后测定管及试料质量和的数值，单位为克(g)；m。
m—试料饱和吸附四氮化碳质量的数值，单位为克（g）。10精密度
10.1每个样品做两份试料的平行测定，结果以算术平均值表示，计算结果精确至整数位。2
（1）

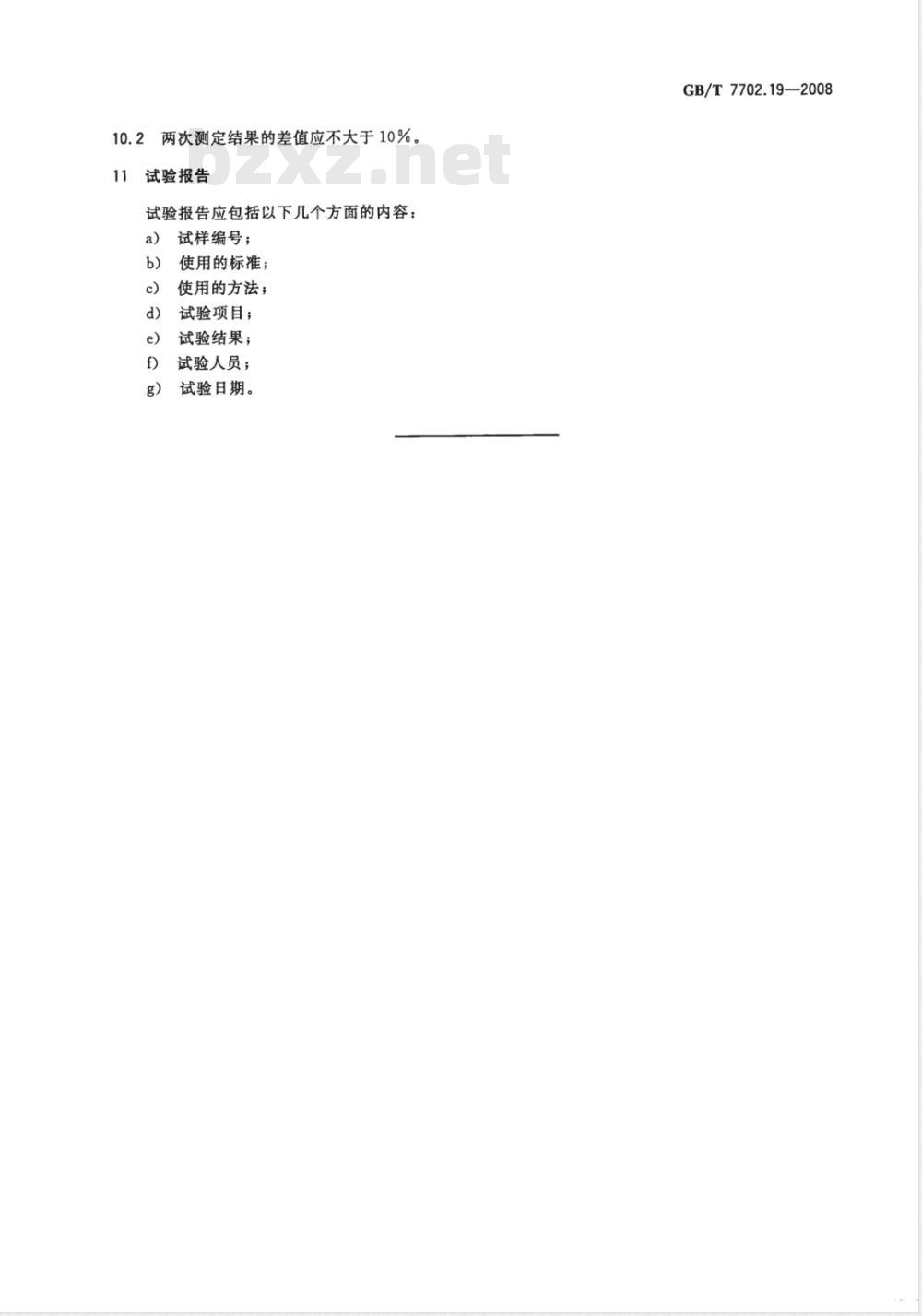

10.2两次测定结果的差值应不大于10%。11
试验报告
试验报告应包括以下几个方面的内容：试样编号；
使用的标准；
使用的方法；
试验项目；
试验结果；
试验人员；
试验日期。
GB/T7702.19--2008
GB/T7702.19-2008
打印日期：2009年3月30日
中华人民共和国
国家标准
煤质颗粒活性炭试验方法
四氯化碳脱附率的测定
GB/T7702.19—2008
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
5印张0.5
5字数7千字wwW.bzxz.Net
2009年3月第一次印刷
2009年3月第一版
书号：155066·1-35868定价10.00元昔由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：(010)68533533
国家标准电子版
