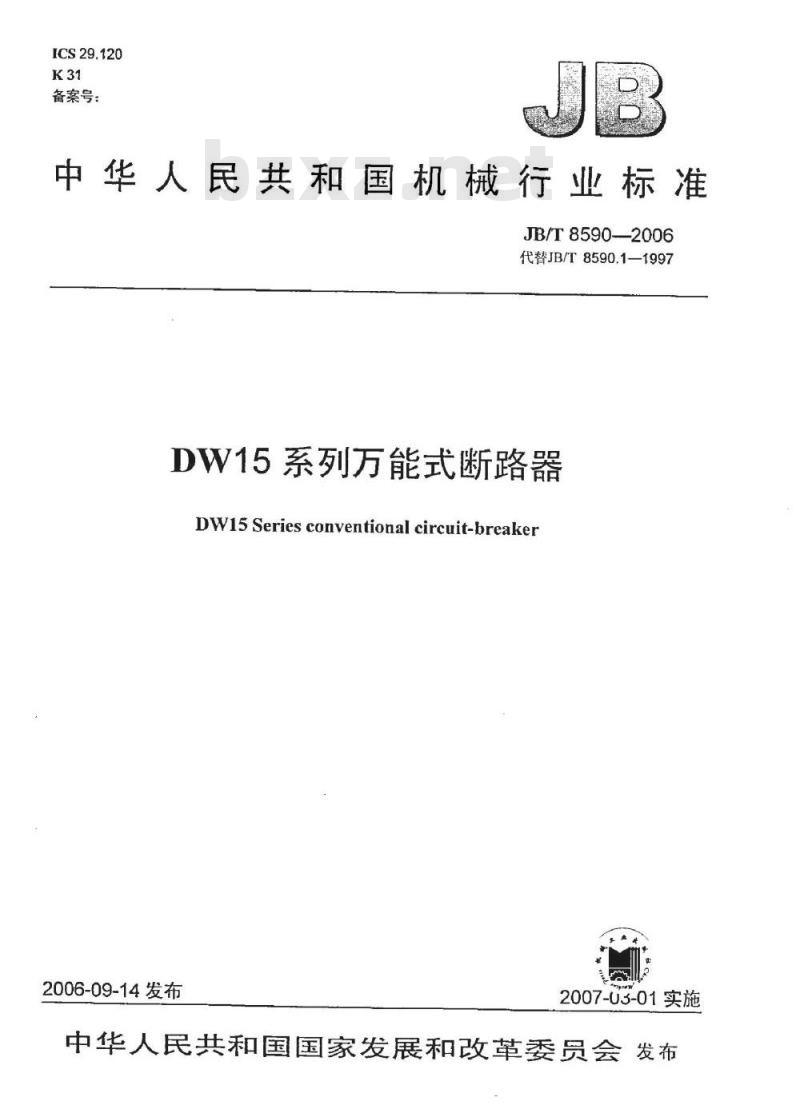

【机械行业标准(JB)】 DW15系列万能式断路器

ICS29.120
备案号：
中华人民共和国机械行业标准
JB/T8590——2006
代替JB/T8590.1-1997
DW15系列万能式断路器
DWi5Seriesconventional circuit-breaker2006-09-14发布
2007-03-01实施

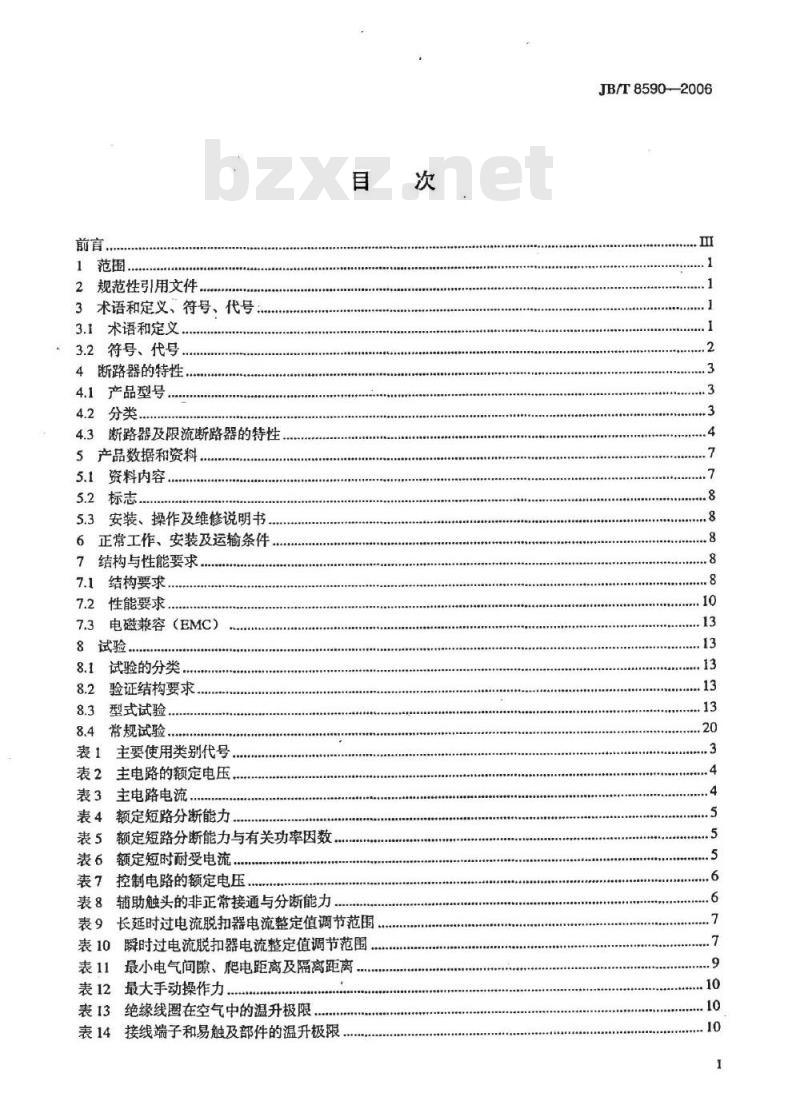

中华人民共和国国家发展和改革委员会发布前育
规范性引用文件，
3术语和定义、符号、代号：
3.1术语和定义
3.2符号、代号
4断路器的特性，
4.1产品型号
4.2分类...
4.3断路器及限流断路器的特性
5产品数据和资料
5.1资料内容
5.2标志
5.3安装、操作及维修说明书
6正常工作、安装及运输条件、
7结构与性能要求
7.1结构要求，
7.2性能要求
电磁兼容（EMC）
8试验，
试验的分类
验证结构要求
型式试验
常规试验。
主要使用类别代号
主电路的额定电压，
主电路电流
额定短路分断能力
额定短路分断能力与有关功率因数表5
5额定短时耐受电流，
表7控制电路的额定电压，
3辅助触头的非正常接通与分断能力表8
表9长延时过电流脱扣器电流整定值调节范围表10瞬时过电流脱扣器电流整定值调节范围表11
最小电气间隙、爬电距离及隔离距离表12最大手动操作力
表13绝缘线圈在空气中的温升极限表14接线端子和易触及部件的温升极限次
KAoNrkca
JB/T8590-—2006
JB/T8590--2006

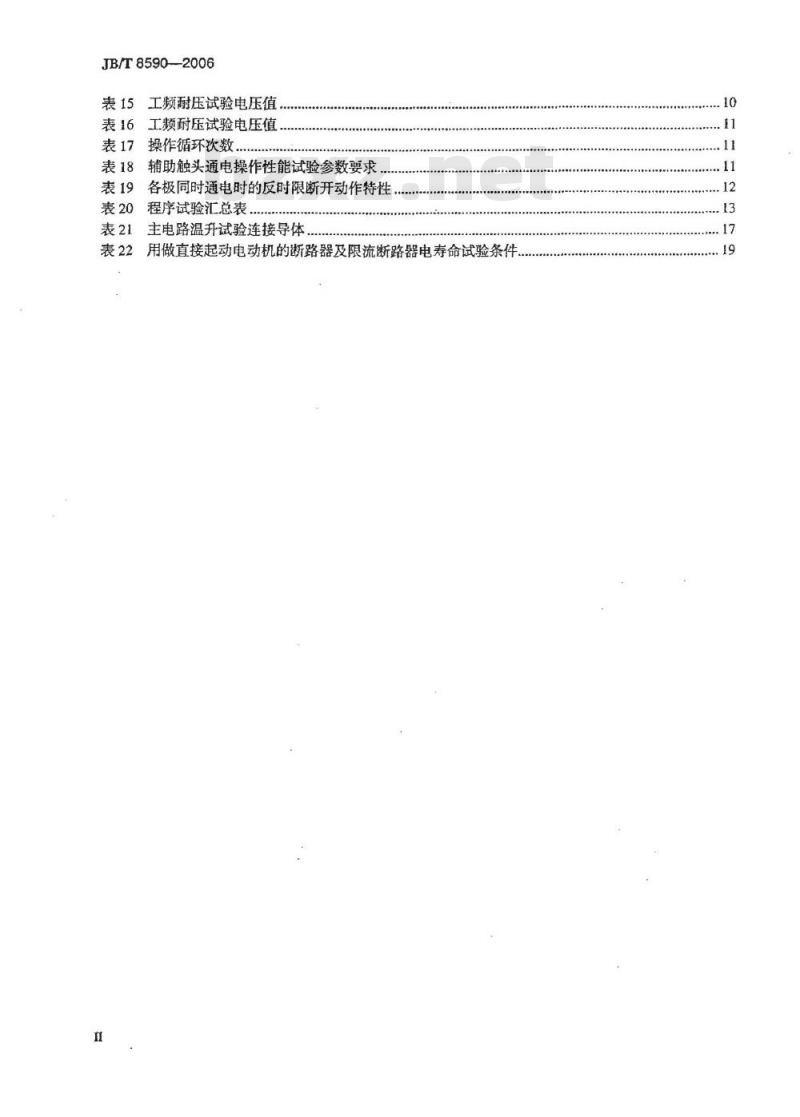

工频耐压试验电压值，
工频耐压试验电压值
操作循环次数免费标准bzxz.net
辅助触头通电操作性能试验参数要求各极同时通电时的反时限断开动作特性程序试验汇总表
主电路温升试验连接导体
用做直接起动电动机的断路器及限流断路器电寿命试验条件10

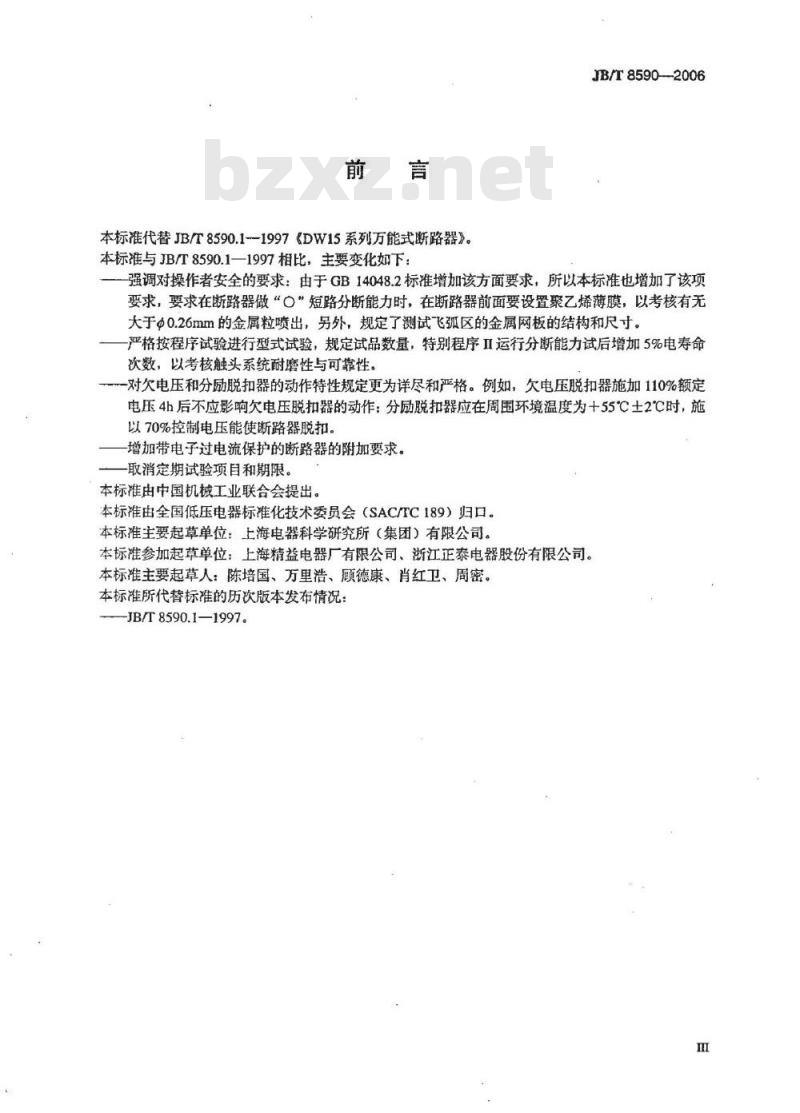

本标准代替JB/T8590.1--1997《DW15系列万能式断路器》。本标准与JB/T8590.1—1997相比，主要变化如下：JB/T8590-2006
强调对操作者安全的要求：由于GB14048.2标准增加该方面要求，所以本标准也增加了该项要求，要求在断路器做“O”短路分断能力时，在断路器前面要设置聚乙烯薄膜，以考核有无大于0.26mm的金属粒喷出，另外，规定了测试飞弧区的金属网板的结构和尺寸。严格按程序试验进行型式试验，规定试品数量，特别程序Ⅱ运行分断能力试后增加5%电寿命次数，以考核触头系统耐磨性与可靠性。对欠电压和分励脱扣器的动作特性规定更为详尽和严格。例如，欠电压脱扣器施加110%额定电压4h后不应影响欠电压脱扣器的动作：分励脱扣器应在周围环境温度为十55℃土2℃时，施以70%控制电压能使断路器脱扣。增加带电子过电流保护的断路器的附加要求。-取消定期试验项目和期限。
本标准由中国机械工业联合会提出。本标准由全国低压电器标准化技术委员会（SAC/TC189）归口。本标准主要起草单位：上海电器科学研究所（集团）有限公司。本标准参加起草单位：上海精益电器厂有限公司、浙江正泰电器股份有限公司。本标准主要起草人：陈培国、万里浩、顾德康、肖红卫、周密。本标准所代替标准的历次版本发布情况：JB/T8590.1—1997。
TirKAoNiKAca

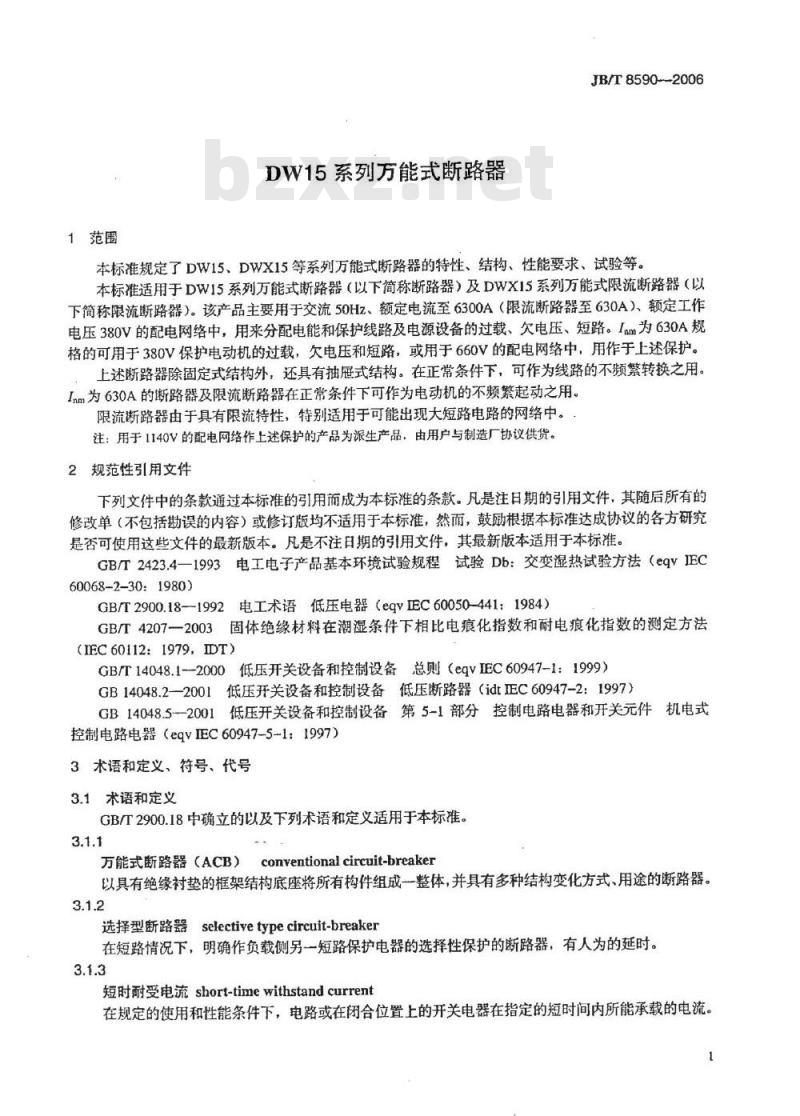

1范围
DW15系列万能式断路器
JB/T8590-2006
本标准规定了DW15、DWX15等系列万能式断路器的特性、结构、性能要求、试验等。本标准适用于DW15系列万能式断路器（以下简称断路器）及DWX15系列万能式限流断路器（以下简称限流断路器）。该产品主要用于交流50Hz、额定电流至6300A（限流断路器至630A）、额定工作电压380V的配电网络中，用来分配电能和保护线路及电源设备的过载、欠电压、短路。Iam为630A规格的可用于380V保护电动机的过载，欠电压和短路，或用于660V的配电网络中，用作于上述保护。上述断路器除固定式结构外，还具有抽屉式结构。在正常条件下，可作为线路的不频繁转换之用。Inm为630A的断路器及限流断路器在正常条件下可作为电动机的不频繁起动之用。限流断路器由于具有限流特性，特别适用于可能出现大短路电路的网络中。注：用于1140V的配电网络作上述保护的产品为派生产品，由用户与制造厂协议供货。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2423.4一1993电工电子产品基本环境试验规程试验Db：交变湿热试验方法（eqvJIEC60068-2-30：1980)
GB/T2900.18—1992电工术语低压电器（egYEC60050-441：1984）GB/T4207-2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法(IEC60112:1979IDT)
GB/T14048.1--2000低压开关设备和控制设备总则（eqvIEC60947-1：1999）GB14048.2—2001低压开关设备和控制设备低压断路器（idt正C60947-2：1997）GB14048.5--2001低压开关设备和控制设备第5-1部分控制电路电器和开关元件机电式控制电路电器（eqvIEC60947-5-1：1997）3术语和定义、符号、代号
3.1术语和定义
GB/T2900.18中确立的以及下列术语和定义适用于本标准。3.1.1
万能式断路器（ACB）conventionalcircuit-breaker以具有绝缘衬垫的框架结构底座将所有构件组成一整体，并具有多种结构变化方式、用途的断路器。3.1.2
选择型断路器selectivetypecircuit-breaker在短路情况下，明确作负载侧另一短路保护电器的选择性保护的断路器，有人为的延时。3.1.3
短时耐受电流short-timewithstandcurrent在规定的使用和性能条件下，电路或在闭合位置上的开关电器在指定的短时问内所能承载的电流。JB/T8590—-2006
极限短路分断能力ultimateshort-cincuitbreakingcapacity指规定条件下的分断能力。按规定的试验程序动作之后不考虑断路器继续承载它的额定电流。3.1.5
运行短路分断能力serviceshort-circuitbreakingcapacity指规定条件下的分断能力。按规定的试验程序之后须考虑断路器继续承载它的额定电流，3.1.6
限流断路器curent-limitingcircuit-breaker分断时间短得足以阻止短路电流达到其预期峰值（否则可达到此峰值）前分断的断路器，3.1.7
限流特性current-limitingcharacteristic表示在规定条件下，预期短路电流与实际分断电流关系的特性。3.1.8
限流系数current-imiting coefficient在规定条件下进行额定短路通断能力试验时，限流相的实际分断电流峰值与预期短路电流峰值的比值。3.1.9
抽庭式断路器withdrawablecircuit-breaker断路器除有分断触头外，还有一组与主电路隔离的隔离触头，处于抽出位置时，可以达到符合规定要求的隔离距离的断路器。
操作性能operationperformance在规定的条件下，断路器能接通的循环次数，包括通电和不通电操作，相当于机电寿命。3.1.11
过载性能overloadperformance
在规定的过载试验条件下，断路器能接通与分断倍数（一般为6倍）额定电流的循环次数3.2符号、代号
下列符号、代号适用于本标准。3.2.1符号
额定工作电压
额定绝缘电压
断路器额定电流
断路器同一壳架尺寸中最大额定电流长延时过电流脱扣器电流整定值短延时过电流脱扣器电流整定值瞬时过电流脱扣器电流整定值
额定短路接通能力（电流）
额定短路分断能力（电流）
额定运行短路分断能力（电流）额定极限短路分断能力（电流）额定短时耐受电流
额定工作电流（辅助触头）
直流电流上升到95%稳态值的时间TKAONUKAca
3.2.2代号
额定控制电源电压
额定冲击耐受电压
交变湿热试验
相比电痕化指数
本标准采用的主要使用类别代号见表1。表1
电路性质
主电路
辅助电路
断路器的特性
4.1产品型号
使用类别代号
主要使用类别代号
典型用途举例
笼型异步电动机的起动、运转中的分断非选择型保护
JB/T8590-2006
选择型保护
控制容量（闭合状态下）大于等于72VA的电磁铁负载控制直流电磁铁负载
本标推适用的断路器型号及其含义如下：DW 口 15D
4.2分类
断路器额定工作电压代号（06”表示660V、“11”表示1140V、无代号为380V）
380V短路分断能力代号（“Y”表示—般型、“H”表示高分断型）（限流型无此代号）
断路器同一壳架尺寸中最大额定电流抽屉式安装结构，用“C”表示
设计代号
限流型用“X”表示
万能式断路器
4.2.1按使用类别分
A类（非选择型）：
B类（选择型）。
注：限流断路器、1为630A的断路器及额定工作电压660V及1140V的断路器均为A类。4.2.2按用途分
配电用：
保护电动机用。
4.2.3按安装方式分
固定式：
抽屉式。
4.2.4按传动装置分
手柄直接传动（中央手柄直接操作1m≤1600A，侧面手柄直接操作Im=630A）电磁铁传动（1gm=630A）：
电动机传动。
JB/T8590--2006
4.2.5按脱扣器种类分
具有过电流脱扣器和分励脱扣器：具有过电流脱扣器和欠电压（瞬时或延时）动作脱扣器，具有过电流脱扣器、欠电压（瞬时或延时）动作脱扣器和分励脱扣器。4.2.6按过电流保护种类分
过载或短路均瞬时动作（I≥1600A）；过载长延时及短路瞬时动作；
过载长延时、短路短延时及特大短路瞬时动作（限流断路器除外）：过载长延时及短路短延时动作（1m≥1600A）。4.2.7按过电流脱扣器形式分
电磁式脱扣器：
一电磁式脱扣器；
电子式脱扣器（限流断路器除外）4.2.8按有否预储能操作分
有预储能操作（Im≥1600A）：
无预储能操作。
4.3断路器及限流断路器的特性
4.3.1断路器及限流断路器的形式a）三极：
b）交流50Hz；
c）电动机或电磁铁（Im=630A）闭合：d）直接人力断开或过电流断开、欠电压断开、远距离人力断开。4.3.2主电路的额定值和极限值
主电路的额定电压见表2。
主电路的额定电压
同u。
注：I≥1600A仅380V等级，限流断路器无1140V等级，4.3.2.2
主电路电流见表3。
表3主电路电流
1.最大值
热—电磁式
电子式
热电磁式
电子式
热一电磁式
电子式
JIkAoNkAca
注1：限流断路器1仅为630A一种。注2：约定自由空气发热电流为=I。表3（续）
最大值
注3：1.最大值是指进出母线尺寸一定时所能装的过电流脱扣器额定电流最大值。4.3.2.3额定工作制：
八小时工作制。断路器及限流断路器的约定发热电流就是按此工作制确定的。4.3.2.4短路特性：
4.3.2.4.1
额定短路接通及分断能力见表4、表5。表4额定短路分断能力
基本型
限流型
注1：括号内指标仅适用1≤200A的断路器。Y
70(50)
30(20）
注2：固定式安装限流断路器为380V时，一次极限通断能力为100kA。注3：抽屉式限流断路器为380V时I为50kA。表5额定短路分断能力与有关功率因数额定短路分断能力lea
12、20
25、30、40、50
60、70、80、100
功率因数
380V断路器的额定短时耐受电流见表6。4.3.2.4.2
表6额定短时耐受电流
与额定短时耐受电流有关的时间Y
注：括号内Icw值是I=200A的额定短时耐受电流，0.2
JB/T8590—2006
上进线
上进线或
下进线
额定短路接通能力em
0.2、0.4
JB/T85902006
控制电路
断路器及限流断路器的脱扣器、释能电磁铁线圈及控制箱的额定电压见表7。表7控制电路的额定电压
脱扣器
闭合装置
分励脱扣器
欠电压脱扣器
操作机构释能电磁铁
操作电磁铁控制箱
电动机操作控制箱
注1：127V规格为矿用。
交流5OHz
额定电压
127、220、380
220、380
127、220、380
220、380
注2：如需要U为660V规格的操作电磁铁控制箱，由用户与制造厂协议供货。注3：额定绝缘电压U与最高U、U.相同，4.3.4辅助电路
110、220
110、220
110、220
4.3.4.1辅助触头的额定工作电压对交流为127V、220V、380V，对直流为110V、220V，其额定绝缘电压U与最高额定工作电压相同。4.3.4.2辅助触头的约定发热电流为6A4.3.4.3
辅助触头的额定工作电流对交流为300VA/U：对直流为60WIU。。辅助触头的非正常接通与分断能力见表8。表8
辅助触头的非正常接通与分断能力接
cosp或To.9s
cosp或To.95
辅助触头和短路保护电器（SCPD）的协调配合：a）辅助触头和短路保护电器推荐采用RL6-25/6熔断器：通断操作循环次数和操作频率
操作循
环次数
每分钟操作
循环次数
通电时间
b）辅助触头在8.3.9.2规定试验条件下能够承受熔断时间内的1000A预期短路电流值（用交流分量有效值表示)。
4.3.4.6辅助触头的种类和数量：4.3.4.6.1辅助触头在电气上不可分开。4.3.4.6.2每台断路器（或限流断路器）一般装有六副辅助触头（三常开三常闭或四常开两常闭，或两常开四常闭）。对于1m≥1600A的断路器，如需要还可以加装六副辅助触头。4.3.5脱扣器的特性
4.3.5.1分励脱扣器的额定控制电源电压见表7.4.3.5.2欠电压脱扣器的额定工作电压见表7。它有瞬时动作及延时动作两种。延时时间一般为1s5s（电子式）或1s（阻容式）两种，对更长的延时时间，例如15s等，可由用户与制造厂协议供货。4.3.5.3过电流脱扣器：
4.3.5.3.1长延时过电流脱扣器
电流整定值可调，其调节范围见表9。6
rKAoNiLKAca
1600~4000
表9长延时过电流脱扣器电流整定值调节范围电流整定值7调节范围
(0.4~1.0)L
(0.64~1.0)l
(0.71.0)I
4.3.5.3.2短延时过电流脱扣器（电子式）JB/T8590--2006
脱扣器形式
电子式（DW15）
热一电磁式（DW15、DWX15）
电子式和热电磁式（DW15）
电流整定值1d可调，其调节范围为（3～10）l。（1m≤1600A）或（3～6）T（Imm2500A、4000A）4.3.5.3.3瞬时过电流脱扣器
电流整定值1为可调及不可调两种，其范围见表10。表10瞬时过电流脱扣器电流整定值调节范围A
2500、4000
电流整定值调节范围
(8~15)1
(3~10）l:（10~20)1
(10~20)1
(1~3) I: (3~6) 1,
(13)：(3~6)
(7~14) 1
(1~3) 1,
，适用只具有瞬时过电流脱扣器的断路器，并仅作过载保护。5产品数据和资料
资料内容
制造厂应提供下列有关资料
a）制造厂厂名或商标：
b）产品型号及名称：
c）产品符合的标准号：
d）使用类别；
e）额定工作电压和频率：
f）额定电流In:
g）额定绝缘电压Ui
h）额定冲击耐受电压Uimp:
i）额定极限短路分断能力lcu：j）额定运行短路分断能力Ics;
k）额定短时耐受电流Ic和持续时间1）污染等级：
m）额定控制电源电压，电流种类和频率：脱扣器形式
热一电磁式
电子式
热一电磁式
电子式
电磁式
断路器用途
配电用
保护电动机用
配电用
n）保护接地端子，用符号：
0）（（如断路器已按GB14048.2附录H“用于IT系统的断路器的试验程序”进行试验，可不标）；P）电源端和负载端，除非其连接方向无关紧要。JB/T8590--2006
5.2标志
a）5.1中a)、b)、c)、d)、e)、f)、i)、j)、k）应以不易磨灭和易于识别的方式标在一块或几块固定于断路器本体的铭牌上。在断路器安装好后，这些标志应位于显而易见之处。b）5.1中n)、o)、p）应标在断路器的外表上。c）下列数据应载明在制造厂出版的资料中：额定绝缘电压U：
额定冲击耐受电压Uimp：
功耗：
一限流特性（适用于限流断路器）：环境适应性：环境2：
辅助触头的数量、型式及电流种类、额定频率、额定工作电压。d）下列数据应标明在相应装置的铭牌上：分励脱扣器的额定控制电源电压、欠电压脱扣器额定工作电压及其电流种类和额定频率(交流）；
闭合装置的额定控制电源电压和额定频率：在电压线圈上标明：电流种类、额定电压（交流时注明额定频率）、导线直径和牌号、线圈匝数、直流线圈在20℃时的电阻值、线圈的工厂代号。5.3安装、操作及维修说明书
GB14048.2—2001中5.3适用。并作如下补充：过电压类别 （安装类别)
额定工作电压1140V的断路器用于过电压类别III。额定工作电压660V及以下断路器用于过电压类别IV。辅助电路的过电压类别除了欠电压脱扣器线圈、电源变压器1一次绕组与断路器的相同外，其余均为Ⅱ。
6正常工作、安装及运输条件
GB14048.2—2001中第6章适用。7结构与性能要求
7.1结构要求
7.1.1应按规定程序批准的设计图样及有关文件的要求制造。7.1.2结构材料应满足应用上的有关要求，并能通过相应的试验。例如着火危险试验、湿热试验、主要绝缘材料测定其相比电痕化指数（CTI）等。7.1.3载流部件及其连接：
a）载流部件应具有足够的机械强度和足够的载流能力：b）载流部件应采用能满足实际使用要求的导电性能良好的铜、铜合金或其他金属及其适当的被覆层。
7.1.4断路器的电气间隙、爬电距离及隔离距离应不小于表11的规定。7.1.5操作机构：
7.1.5.1断路器及限流断路器的操作机构应和主电路带电部件之间有良好的绝缘，以保证安全。如果操作机构由金属构成，除非具有附加的可靠绝缘，则它应与保护导体良好地连接。1）指电子式脱扣器专用的电源变压器，下同。8
iKAoNrKAca
