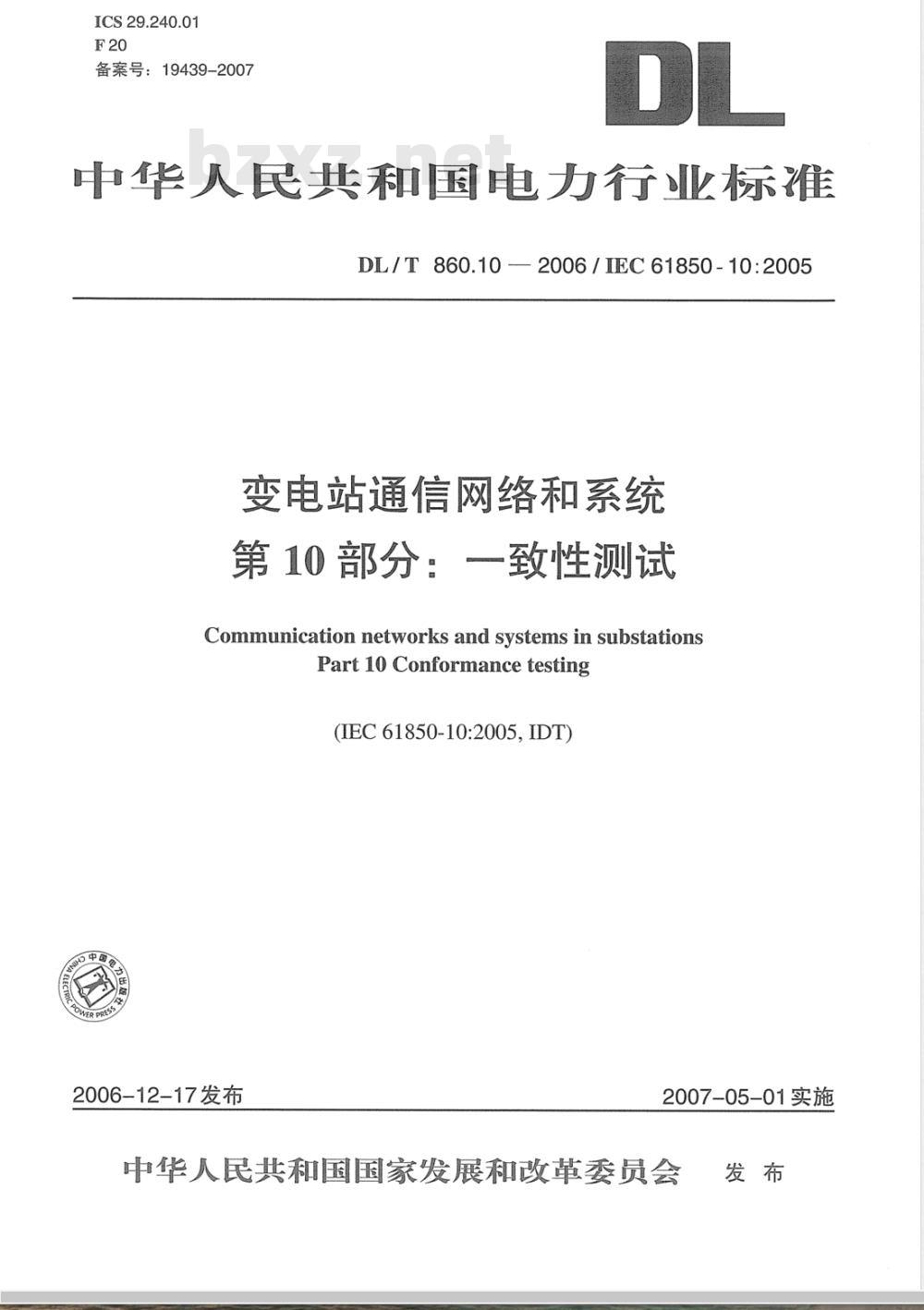

【电力行业标准(DL)】 变电站通信网络和系统 第10部分：一致性测试

ICS29.240.01
备案号：19439-2007
中华人民共和压电力行业标准
DL/T 860.10 - 2006 /IEC 61850- 10:2005变电站通信网络和系统
第10部分：一致性测试　
Communication networks and systems in substationsPart 10 Conformance testing
(IEC61850-10:2005,IDT)
2006-12-17发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布

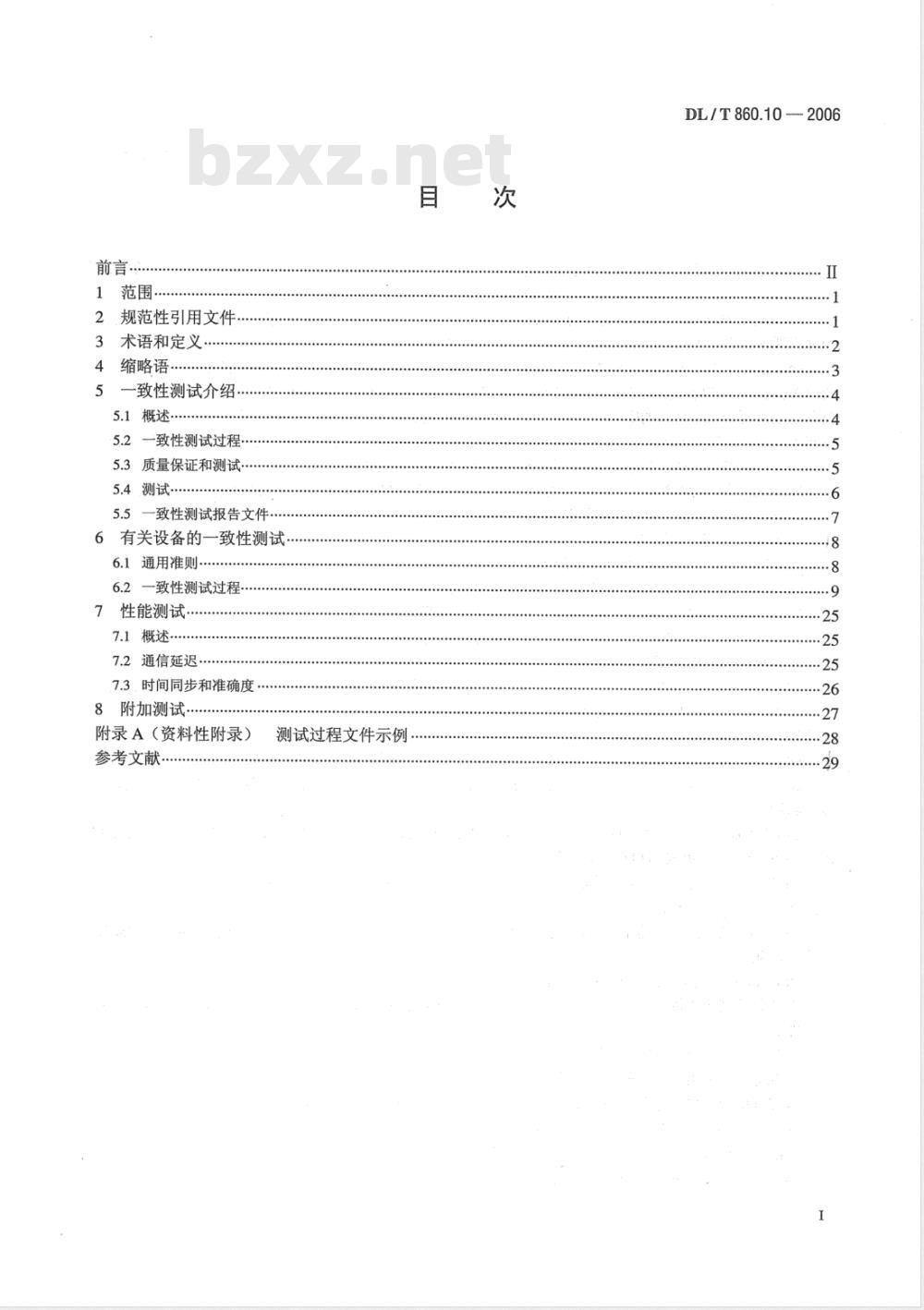

范围·
规范性引用文件，
术语和定义·
缩略语
致性测试介绍..
5.1概述
5.2一致性测试过程.
5.3.质量保证和测试.
5.4测试
5.5一致性测试报告文件
6有关设备的一致性测试..
.．通用准则
致性测试过程…
7性能测试…
7.1概述…
7.2通信延迟·
7.3.时间同步和准确度
8附加测试.
附录A（资料性附录）
测试过程文件示例，
参考文献·
DL/T860.10—2006
DL/T860.10-2006

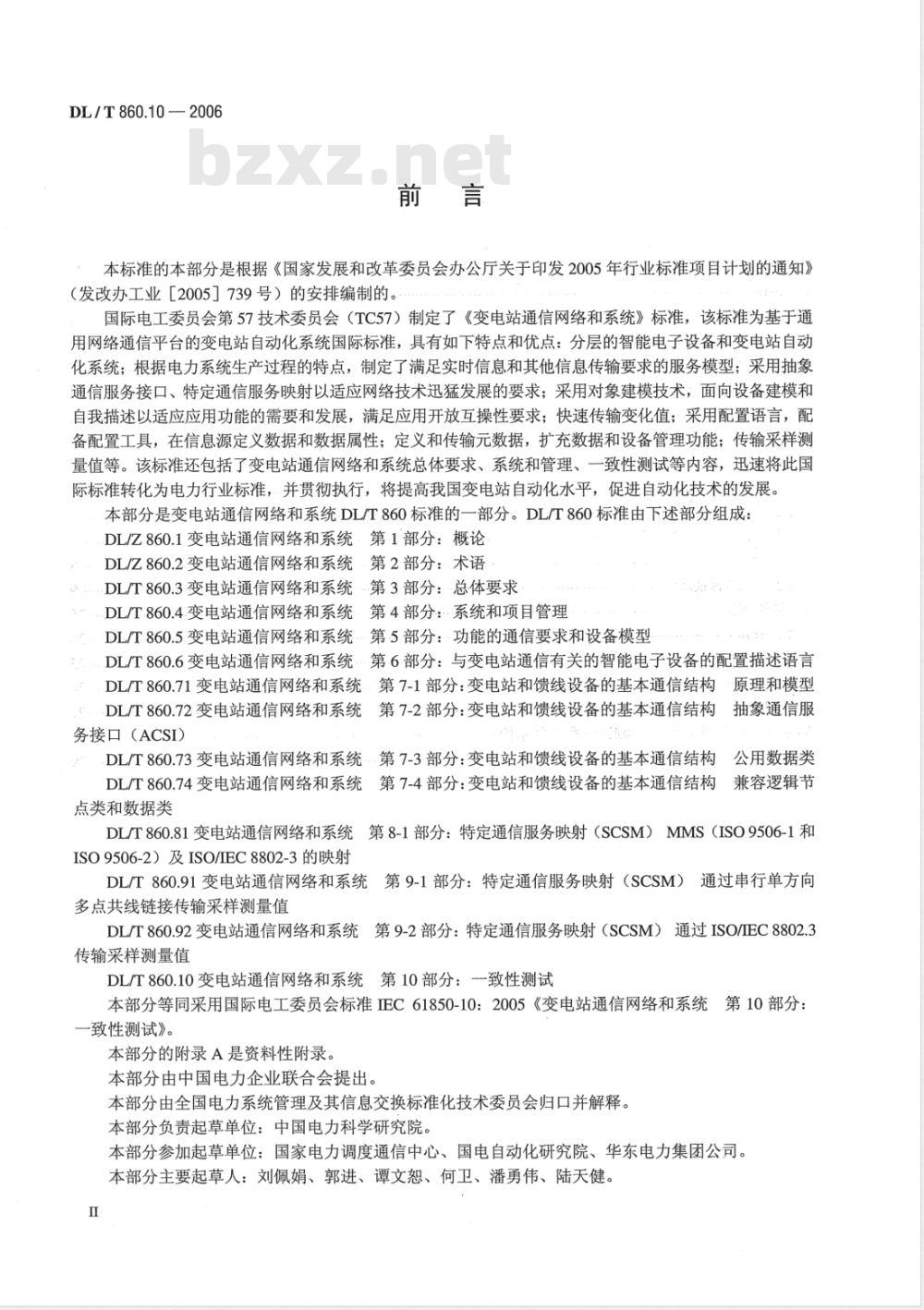

本标准的本部分是根据《国家发展和改革委员会办公厅关于印发2005年行业标准项目计划的通知》（发改办工业［2005］739号）的安排编制的。国际电工委员会第57技术委员会（TC57）制定了《变电站通信网络和系统》标准，该标准为基于通用网络通信平台的变电站自动化系统国际标准，具有如下特点和优点：分层的智能电子设备和变电站自动化系统；根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型；采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值；采用配置语言，配备配置工具，在信息源定义数据和数据属性；定义和传输元数据，扩充数据和设备管理功能；传输采样测量值等。该标准还包括了变电站通信网络和系统总体要求、系统和管理、一致性测试等内容，迅速将此国际标准转化为电力行业标准，并贯彻执行，将提高我国变电站自动化水平，促进自动化技术的发展。本部分是变电站通信网络和系统DL/T860标准的一部分。DL/T860标准由下述部分组成：DL/Z.860.1变电站通信网络和系统·第1部分：概论DL/Z860.2变电站通信网络和系统·第2部分：术语..DL/T860.3变电站通信网络和系统.第3部分：·总体要求\.DL/T.860.4.变电站通信网络和系统第4部分：系统和项目管理DL/T.860.5变电站通信网络和系统第5部分：功能的通信要求和设备模型DL/T860.6变电站通信网络和系统第6部分：与变电站通信有关的智能电子设备的配置描述语言：·DL/T-860.71变电站通信网络和系统：第7-1部分：变电站和馈线设备的基本通信结构原理和模型DL/T860.72.变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽象通信服务接口（ACSI）
DL/T860.73变电站通信网络和系统：第7-3部分：变电站和馈线设备的基本通信结构公用数据类DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑节点类和数据类
DL/T860.81变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3的映射DL/T860.91变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）通过串行单方向多点共线链接传输采样测量值
DL/T860.92变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）通过ISO/IEC8802.3传输采样测量值
DL/T860.10变电站通信网络和系统第10部分：一致性测试本部分等同采用国际电工委员会标准IEC61850-10：2005《变电站通信网络和系统第10部分：
一致性测试》。
本部分的附录A是资料性附录。
本部分由中国电力企业联合会提出。本部分由全国电力系统管理及其信息交换标准化技术委员会归口并解释。本部分负责起草单位：中国电力科学研究院。本部分参加起草单位：国家电力调度通信中心、国电自动化研究院、华东电力集团公司。本部分主要起草人：刘佩娟、郭进、谭文恕、何卫、潘勇伟、陆天健。I
1范围
变电站通信网络和系统
第10部分：一致性测试
DL/T860.10—2006
本部分规定了实现一致性测试的标准技术及提出性能参数时要使用的特定测量技术。使用这些技术将提高系统集成商集成IED（智能电子设备）、正确操作IED及支持预期应用的能力。注1：有关进行一致性测试及证实测试结果的机构的资质问题不在DL/T860本部分范围内。注2：客户的面很广，客户设备的测试方法和测试系统会很不相同，可能性很多。客户设备的测试不在本部分范围内，准备在修订本部分时规定。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。DL/T860.2变电站通信网络和系统第2部分：术语（idtIEC61850-2）DL/T860.4—2004变电站通信网络和系统第4部分：系统和项目管理（idtIEC61850-4：2002）DL/T860.5变电站通信网络和系统第5部分：功能的通信要求和设备模型（idtIEC61850-5）DL/T860.6变电站通信网络和系统第6部分：与变电站通信有关的IED的配置描述语言（idtIEC61850-6)
DL/T860.71变电站通信网络和系统第7-1部分：变电站和馈线设备的基本通信结构原理和模
型（idtIEC61850-7-1）
DL/T860.72--2004变电站通信网络和系统第7-2部分：变电站和馈线设备的基本通信结构抽
象通信服务接口（ACSI）（idtIEC61850-7-2：2003）DL/T860.73变电站通信网络和系统：第7-3部分：变电站和馈线设备的基本通信结构公用数据
类（idtIEC61850-7-3）
DL/T860.74变电站通信网络和系统第7-4部分：变电站和馈线设备的基本通信结构兼容逻辑节点类和数据类（idtIEC61850-7-4）DL/T860.81-2006变电站通信网络和系统第8-1部分：特定通信服务映射（SCSM）MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3的映射（idtIEC61850-8-1：2004）DL/T860.91变电站通信网络和系统第9-1部分：特定通信服务映射（SCSM）单向多路点对点串行通信链路上的采样值（idtIEC61850-9-1）DL/T860.92变电站通信网络和系统第9-2部分：特定通信服务映射（SCSM）映射到ISO/IEC8802-3的采样值（idtIEC61850-9-2）ISO/IEC9646-1信息技术-开放系统互联-一致性测试方法及其框架-第1部分：概论ISO/IEC9646-2信息技术-开放系统互联-一致性测试方法及其框架-第2部分：概要测试规范ISO/IEC9646-4信息技术-开放系统互联-一致性测试方法及其框架-第4部分：测试的实施ISO/IEC9646-5信息技术-开放系统互联-一致性测试方法及其框架-第5部分：一致性评估过程对实验室及客户的要求
ISO/IEC9646-6信息技术-开放系统互联-一致性测试方法及其框架-第6部分：协议子集测试规范1
DL/T860.10—2006
3术语和定义
DL/T860.2确立的术语和定义以及下列术语和定义适用于本部分3.1
工厂验收测试FactoryAcceptanceTest(FAT)对专门制造的变电站自动化系统或其部分设备，采用特定的用户规范中规定的设计应用参数，经用户同意的功能测试。工厂验收采用模拟过程的测试设备在制造厂或其他商定的地方进行。3.2
控制点holdpoint
在相应文件中规定的，不经一致性测试委托者同意测试工作就停止进行的点。测试机构实施控制前应在经同意的时间内书面通知委托者。委托者或其代表有责任核实控制点并准许测试工作继续进行。3.3
互操作性interoperability
同一或不同制造商提供的两台或多台IED交换信息，并用这些信息正确地配合工作的能力。与另外一组量或值相对应的一组规定值。3.4
模型实现一致性陈述
Model Implementation Conformance Statement (MICS)系统或设备支持的标准数据对象模型元素的详情。3.5
否定测试.negativetest
验证设备或系统在以下情况是否正确响应的测试：统不实现DL/T860的一致性信息和服务：被测设备或系
测试时将非DL/T860的一致性信息和服务输入设备和系统。3.6
协议实现一致性陈述
nce Statement (PICS)
ProtocolImplementation Conforman被测系统或设备通信能力的汇总。3.7
协议实现额外信息测试用）ProtocolImplementationeXtraInformationforTesting（(PIXIT）用于测试的实现协议以外的信息，包括系统或设备的有关其通信能力的特定信息。它超出DL/T860标准范围，不是标准的课题。
常规测试，routinetest
为保证设备运行和安全，由制造厂进行的测试。3.9
现场验收SiteAcceptanceTest(SAT)使用特定的用户规范中规定的最终参数，对每一个数据和控制点，以及SAS（变电站自动化系统）内、SAS与其安装现场的运行环境之间的正确功能进行的检验。SAT是变电站自动化系统投入运行的先决条件。
系统相关测试systemrelatedtestIED和整个SAS在规定特定应用条件下的正确性能的校核。系统相关测试是属于SAS范畴的IED开发的最后阶段的一部分。
测试设备：testequipment
DL/T860.10--2006
模拟和校核SAS：运行环境的输入输出的所有工具和仪器，如开关、变压器、网络控制中心或在一侧连接的通信单元，以及另一侧SAS的各IED之间的串行链路。3.12
测试机构testfacility
能提供适当的测试设备和训练有素的一致性测试人员的组织。一致性测试和测试结果信息的管理应按质量体系执行。
型式试验type test
采用系统测试软件及相应技术数据，在测试环境下对:SAS的IED性能的检验。型式试验标志着硬件开发的最后阶段，是正式生产的先决条件，应使用正常生产的IED进行测试。3.14
见证点
witnesspoint
在此处进行检查的点。此工作可不经相应文件规定的，
致性测试委托者认可。测试机构必须在协段时间给委托者一个书面通知。委托者或其代表有权力（但不是责任）核实见证商预定见证点时提前
4缩略语
AbstractCommunicationServiceInterfacepplication ServiceData Unit
Buiffered Report Control Blockmon Data Class
Curfent Transducer
ent Type Definition
Device Under Test
Factory
ceptanceTest
General Interrogation
GOOSE Control Block
Generic Object Oriented Substation EventsGeneric Substation Events
Generic Substation Status EventsGSSEControl Block
Human Machine Interface
JEDCapabilityDescription
IntelligentElectronic DeviceInternet Protocol
Log Control Block
Logical Device
Logical Node
MultiCast
Multicast Application AssociationModel ImplementationConformanceStatement抽象通信服务接口
应用服务数据单元
缓存报告控制块
公用数据类
电流直感器
文件类型定义
被测设备
功广验收
总召唤
GOOSE控制块
通用面向对象变电站事件
通用变电站事件
通用变电站状态事件
GSSE控制块
人机接口
IED能力描述
智能电子设备
互联网协议
日志控制块
逻辑设备
逻辑节点
多播应用关联
模型实现一致性陈述
DL/T860.10—2006
Manufacturing Message SpecificationMulticast Sampled Value Control BlockProtocol ImplementationConformanceStatementProtocolImplementationeXtraInformationforTestingRemote Terminal Unit
Substation Automation SystemSite Acceptance Test
Sampled Analogue Value
Supervisory Control And Data AcquisitionSubstation Configuration DescriptionSubstation Configuration LanguageSpecific Communication Service MappingSetting Group Control Block
Sequence-of -Events
System Specification DescriptionSystem Under Test
Sampled Value
Sampled Value Control
Transport Control Protocol
Two Party Application AssociationUnbuffered ReportControlBlockUnicast Sampled Value Control BlockCoordinated Universal Time
Voltage Transducer
eXtensible Markup Language
5一致性测试介绍
5.1概述
制造报文规范（ISO9506系列）
多播采样值控制块
协议实现一致性陈述
协议实现额外信息（测试用）
远动终端
变电站自动化系统
现场验收
采样模拟值（DL/T860.9）
监视控制和数据采集
变电站配置描述
变电站配置语言
特定通信服务映射
定值组控制块
事件顺序日志
系统规范描述
被测系统
采样值
采样值控制
传输控制协议
双边应用关联
非缓存报告控制块
单路传输采样值控制块
世界协调时间
电压互感器
可扩展标记语言
一个按照用户特定需要设计的完整系统，从设备开发、生产到正常运行，包括很多步骤。在这过程中需进行适当的测试。
在开发和生产活动中，生产者/供应商的质量体系是可靠测试的基础。设备（或系统配套元件）开发阶段有很多内部测试，最后进行型式试验（单元级试验）。型式试验应由供应商进行，如有可行的标准，要求由独立的测试机构进行。本文件中的3.13型式试验限定为设备的功能性能测试。
生产链里连续的常规试验是必要的，可以保证生产者提供产品的质量稳定性。一致性测试是对通信以及为了通信而组成系统的IED的有关系统的型式试验。作为全局性的通信标准DL/T860包括标准的一致性测试，可以保证所有供应商遵守可行的要求。型式试验和一致性测试不能完全保证所有功能和性能的要求被满足。但是，正确进行型式试验和一致性测试可以明显地减少在工厂和现场集成系统时出现问题的风险。一致性测试不能代替工程上特定的有关系统的测试，如FAT和SAT。FAT和SAT以用户对特定的变电站自动化系统的要求为基础，通常由制造者和用户的见证人进行。这些测试增加了可信度，使系统中所有潜在问题都被发现和解决。这些测试证实交付的变电站自动化系统符合规范。5.2致性测试过程
DL/T860.10—2006
通常，IED通信性能的一致性测试应是变电站自动化系统内这些设备支持的典型应用的功能要求和性能要求的测试。本部分使用DL/T860-4.中定义的质量测试的分类法。一致性测试表明DUT按DL/T860标准规定方法与其他IED互连运行的能力。H“3致性测试要求考虑以下情况：
所有测试都有测试完整性问题，可能发生的情况很多。测试可以覆盖所有正常操作，但是难以覆盖所有故障情况。
-对来自世界范围内不同供应商的IED全部系统配置进行测试是不可能的。因此，应采用带有设备模拟器的标准化的测试体系结构。采用这样的测试体系结构,隐含着关于它的配置和所应用的测试过程的协定，以使测试结果可以兼容及再现。-通信标准不规定通信设备的功能，所以功能失效情况不在本部分范围内。但是，分布功能的存在和设备功能响应对数据流的影响这两者是相互依存的。根据标准定义的范围，一些设备的特性可以用与一致性测试的DUT一一起提供的信息和文件来证明，代替该设备的一致性测试。一致性测试确认符合DL/T860标准运行的DUT的通信。DL/T-860标准着重于数据、功能和设备模型，包括所有上层的服务或应用层（ACSI）的服务的互操作性，还提出性能的分级。因DL/T860标准未定义通信栈，所有ISO/OSI七层的一致性将由文件证实，该文件是与相应规范一致并进行了预测试和验证的通信栈软件。标准的一致性测试只能对依据ACSI的应用进行测试。5.3质量保证和测试
5.3.1概述
为保证一致性测试的质量，必须有质量保证体系。测试机构应能明确地证实这一点。所有分包机构的质量体系也应如此。
在一致性测试的所有阶段，一般按质量监督来监视和检验各组成部分的状态。为此，要在买方或其测试代理商确定的控制点和见证点，以及按测试机构提出的检验计划进行检验。这些检验与过程有关，能提供测试质量的信息和可信度。它会减少工厂验收和现场验收失败的风险。5.3.2质量计划
5.3.2.1一致性测试质量计划
为进行评定，测试机构要提供一致性测试的质量计划。一致性测试的质量计划应满足ISO9001的要求。该计划应包括工作范围全部措施和/或预算、组织、时间、信息和质量方面的内容。对于测试机构和它的分包机构只有一个质量计划。一致性测试质量计划还应包括以下内容：完整和详细的工作方法描述，这将保证在允许时间内所有检验工作满足适当的要求和条件。一所有要完成任务的详细描述，包括参照的日程计划以及工作人员、材料、工作方法和有关方法、步骤的概述。
组织机构的详细描述，包括委派、任务和测试不同阶段涉及人员的责任。描述应包括不同测试阶段所有测试、检查、研究、审查以及日期。这些描述是测试和检验计划的一部分。-在测试的所有阶段处理偏差、变更和修改的方法。一测试的终止过程及提供文件的描述。5.3.2.2测试和检验计划
一致性测试质量计划应包括测试和检验计划。测试机构在计划中规定在所有的测试阶段：-检验、测试和记录什么；
-检验和测试的目的；
-检验、测试和记录要执行的步骤（程序）和标准；DL/T860.10—2006
检验和测试的预期结果；
由谁完成检验、测试和记录。
测试机构负责正确准时执行在测试和检验计划中提到的所有项目。测试机构应提出在测试和检验计划中对控制点、见证点和观察点的建议。有多种方法进行控制点和见证点的工作。一致性测试的委托者或其代理人在测试或检验期间可以在现场，也可以检查相关的质量文件，例如检查单、证书和有效文件。可以在测试或检验期间在测试机构那里检查这些文件，也可以在一致性测试委托者那里检查这些文件，这时，测试机构应向委托者提供所有相关文件。
所有的控制点和见证点由测试机构最迟要在测试前的预定时间内公布。根据旅行安排和获得所需资源的时间要求，建议时间至少是一周。5.3.2.3委托者要求的检查
致性测试的委托者有权审查测试机构和它分供应商的质量体系。测试机构应协助并提供去一致性测试所在地方的交通工具。虽然测试委托者有检查一致性测试质量的权力，但不免除测试机构的责任。由一致性测试委托者提出的检验和测试，应在彼此同意的时间、地点，以及测试机构、所有可能的第三方及分包机构的办公室和工进行。5.4测试
5.4.1概述
应对制造商在提供的PICS、PIXIT和MICS中标明的每个被测设备的能力进行一致性测试。在提交被测设备时，应提供以下内容：被测设备。
-协议实现一致性陈述（PICS）。应提供标准的PICS，也称为PICS表格（见DL/T860.72一2004附录A）。
用于测试的协议实现额外信息（PIXIT）。模型实现一致性陈述（MICS）。设备安装和操作的详细指导手册。一致性测试的要求分为以下两类：1）静态一致性要求（定义应实现的要求）；2）动态一致性要求（定义的要求由协议用于特定实现引起）。静态和动态一致性要求应在协议实现一致性陈述（PICS）中规定。PICS用于三种目的：1）适当的测试组合的选择；
2）保证执行适合一致性要求的测试；3）：提供检查静态一致性的基础。应提供一个标准的PICS。
对于不同的SCSMs应定义具体的PICS。应提供MICS详细说明由系统或设备支持的数据对象模型元素。MICS在按DL/T860.6编写的SCD（变电站配置描述）文件中实现。除PICS外，应提供用于测试的协议实现额外信息或PIXIT文件。图1给出了一致性评价的过程。
5.4.2SCL文件的使用
DUT应与ICD文件一起提交。
测试机构应根据ICD文件产生基于测试系统配置的SCD文件。如测试机构需要一致性测试的委托者也提供SCD文件，则测试机构应提供SSD文件和测试系统的SCD文件。6
5.4.3·设备测试
控制流
数据流
单个设备与单个测试设备对比进行图
静态性能检查
选择和参数化
动态测试
基本互连测试
能力测试
行为测试
结果分析
最终致性检查
综合结论
编写测试报告
致性评价过程
致性测试
静态一致性要求
动态一致性要求Www.bzxZ.net
一致性测试
DL/T860.102006
注：服务器测试能需要基本负载发生器。基本负载的定义不在本标准范围内。根据DL/T860.81和DL/T860.92，对于时间性强的信息交换，如GSE和采样值的交换，采用优先级可少用基本负载模拟设备特定的一致性测试包括以下肯定和否定测试：文件和设备控制版本（DL/T860.4）的检查：按标准的句法Schema模式）：（DL/T860.6）进行设备配置文件的测试；-按设备有关的对象模型（DL/T860.74，DL/T860.73)进行设备配置文件的测试；按适用的SCSM(DL/T860.81、DL/T860.91和DL/T860.92）进行通信栈实现的测试；按ACSI定义（DL/T860.72）进行ACSI服务的测试，按DL/T860标准给出的一般规则，进行设备特定扩展的测试5.5致性测试报告文件
一致性测试报告应包括以下信息：描述或规定已完成的任何质量测试的所有文件的参考清单。这些文件可包括制造商的标准的运行和测试过程以及当地、国家和国际标准。国际标准应标出代号、日期、章条编号。引用其他文件应包括完整的出处和文件的标识。为便于阅读，还可包括一个完整、准确的文件概述或摘要。-用于进行一致性测试的计算机软件或任何专用的测试设备的清单。制造商名称和地址。
致性测试的委托者（如与制造商的名称不同）的名称和地址。被测设备的名称。
被测设备所有的变化（硬件、固件等）。测试机构的名称和地址。
