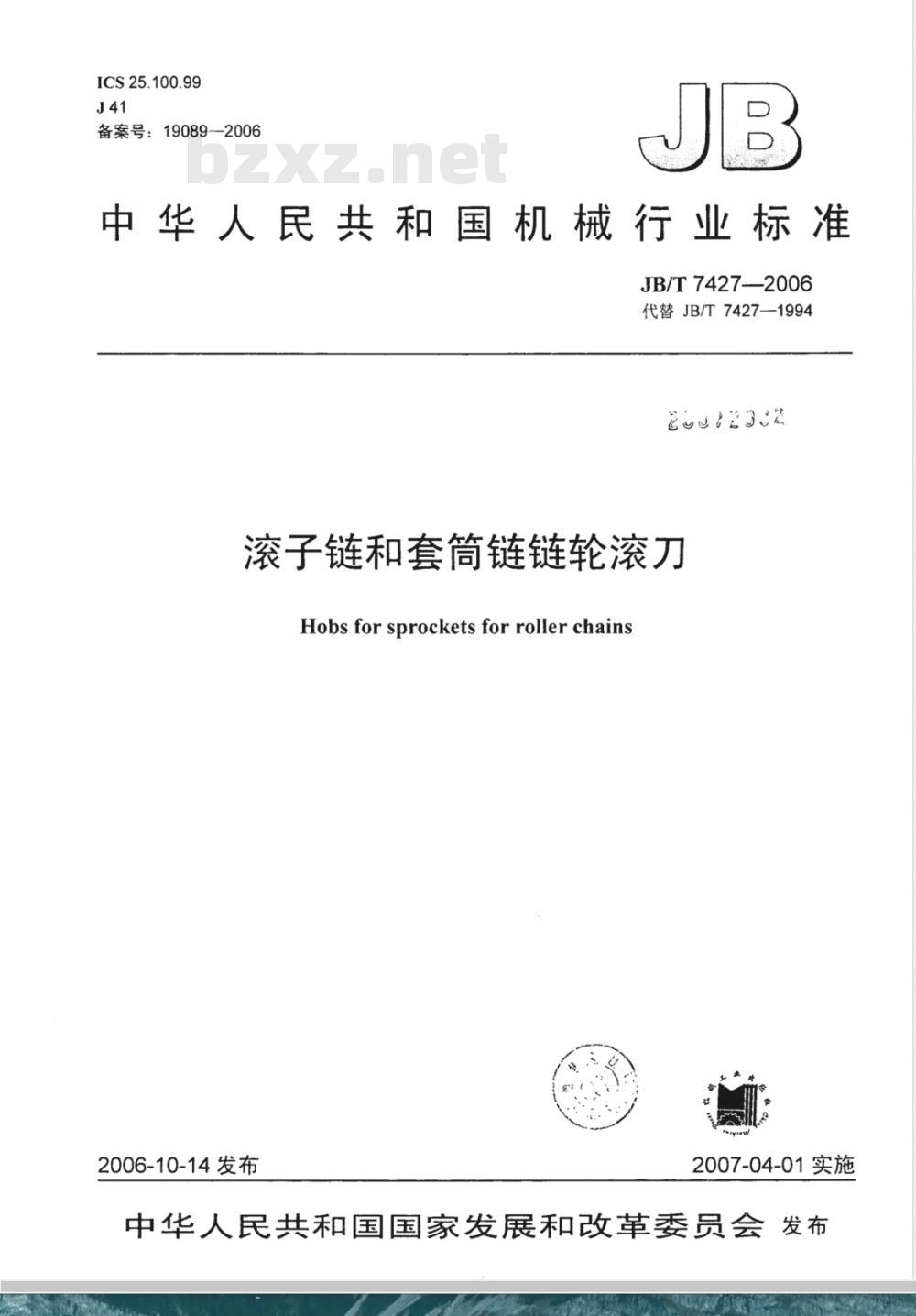

【机械行业标准(JB)】 滚子链和套筒链链轮滚刀

ICS25.100.99
备案号：190892006
中华人民共和国机械行业标准　JB/T 7427-—2006
代替JB/T7427-1994
20012332
滚子链和套简链链轮滚刀
Hobsforsprocketsforrollerchains2006-10-14发布
2007-04-01实施

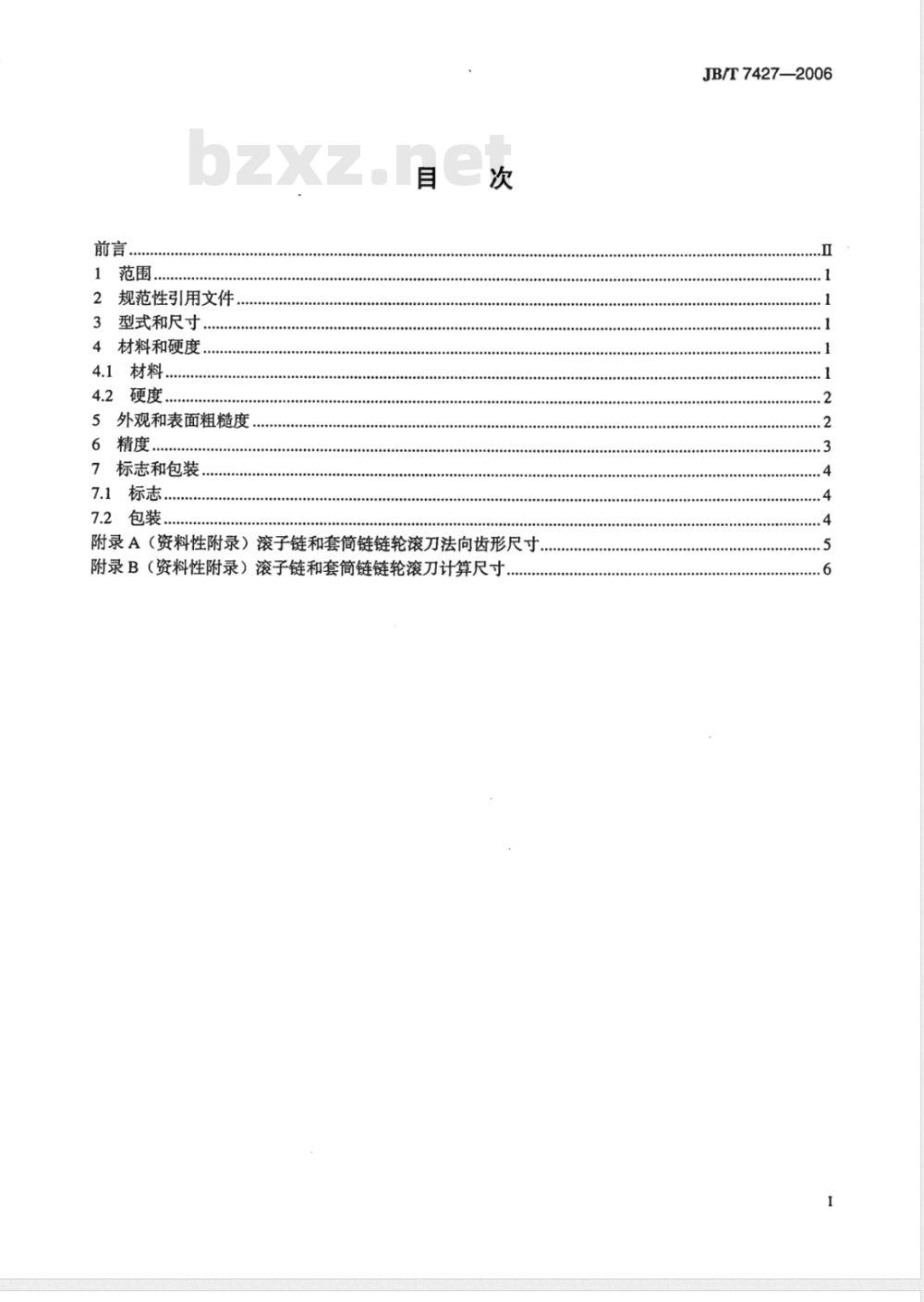

中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
型式和尺寸.…
4材料和硬度，
4.1材料..
硬度，
5外观和表面粗糙度
6精度
7标志和包装
7.1标志
7.2包装...
附录A（资料性附录）滚子链和套筒链链轮滚刀法向齿形尺寸附录B（资料性附录）滚子链和套筒链链轮滚刀计算尺寸，JB/T7427—2006
JB/T7427-2006

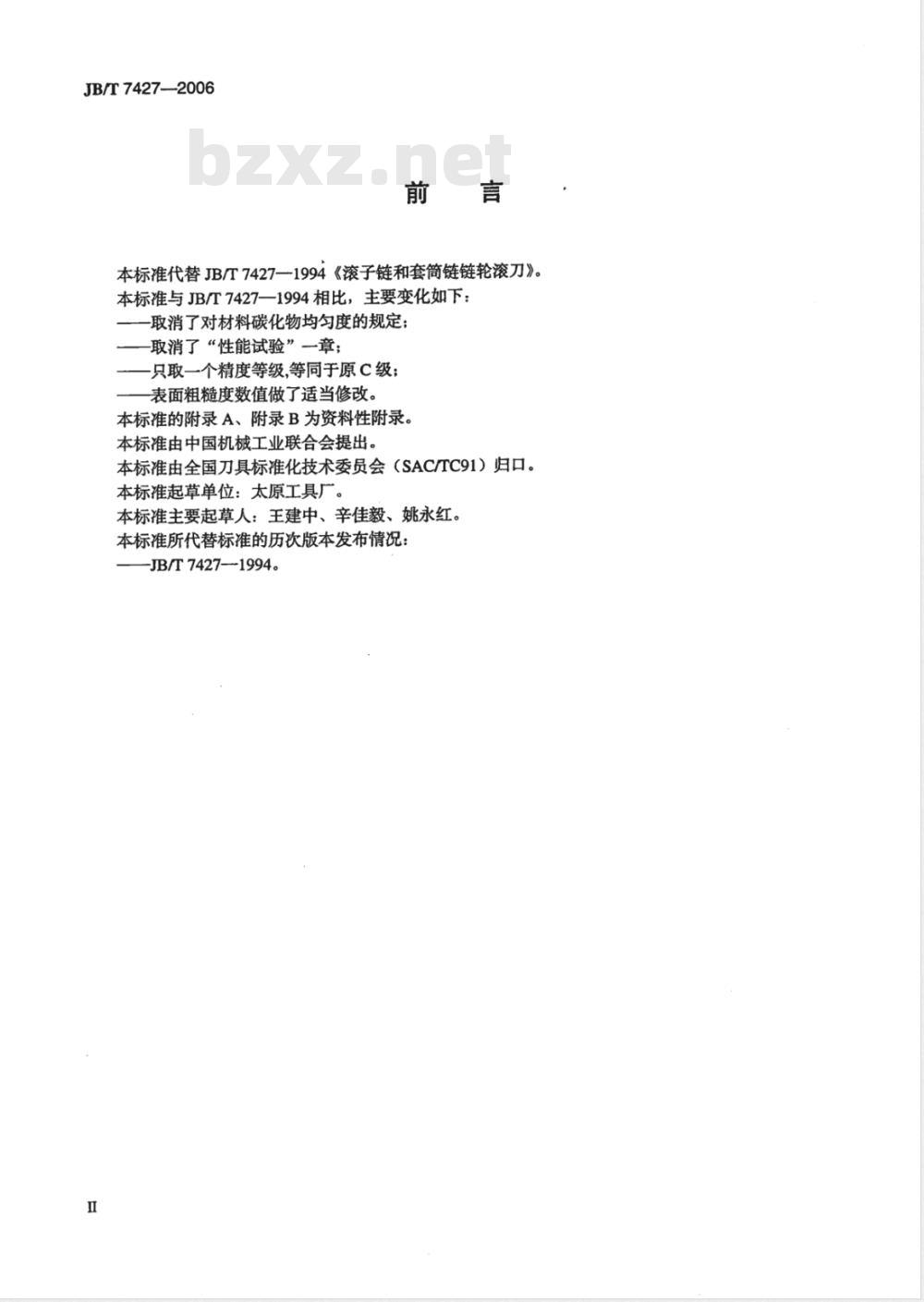

本标准代替JB/T7427—1994《滚子链和套筒链链轮滚刀》。本标准与JB/T7427—1994相比，主要变化如下：-取消了对材料碳化物均匀度的规定；-取消了“性能试验”一章；
只取一个精度等级，等同于原C级；表面粗糙度数值做了适当修改。本标准的附录A、附录B为资料性附录。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：太原工具厂。本标准主要起草人：王建中、辛佳毅、姚永红。本标准所代替标准的历次版本发布情况：JB/T7427—1994。

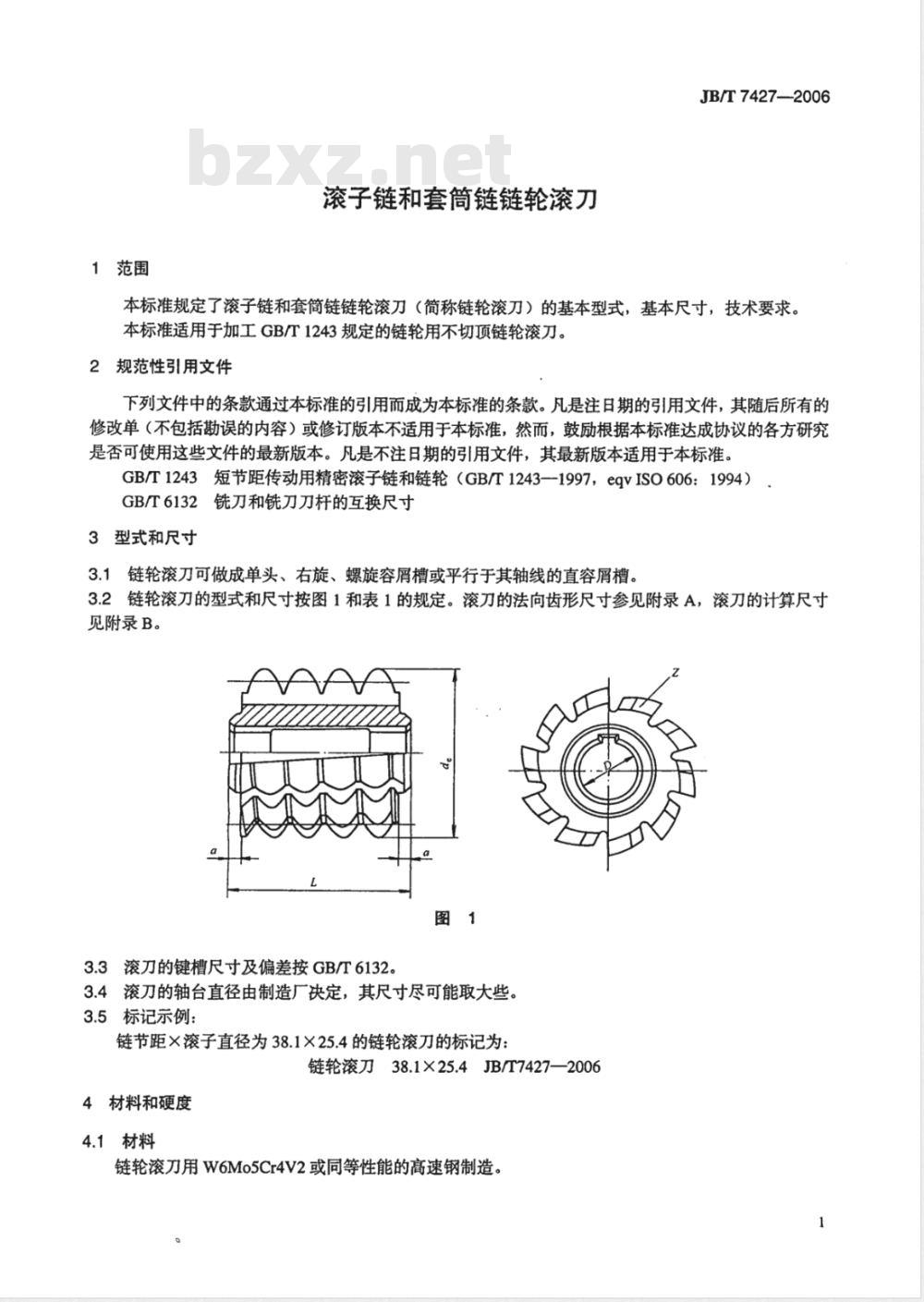

1范围
滚子链和套筒链链轮滚刀
JB/T7427—2006
本标准规定了滚子链和套简链链轮滚刀（简称链轮滚刀）的基本型式，基本尺寸，技术要求。本标准适用于加工GB/T1243规定的链轮用不切顶链轮滚刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版本不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1243短节距传动用精密滚子链和链轮（GB/T1243—1997，eqvISO606：1994）GB/T6132铣刀和铣刀刀杆的互换尺寸3型式和尺寸

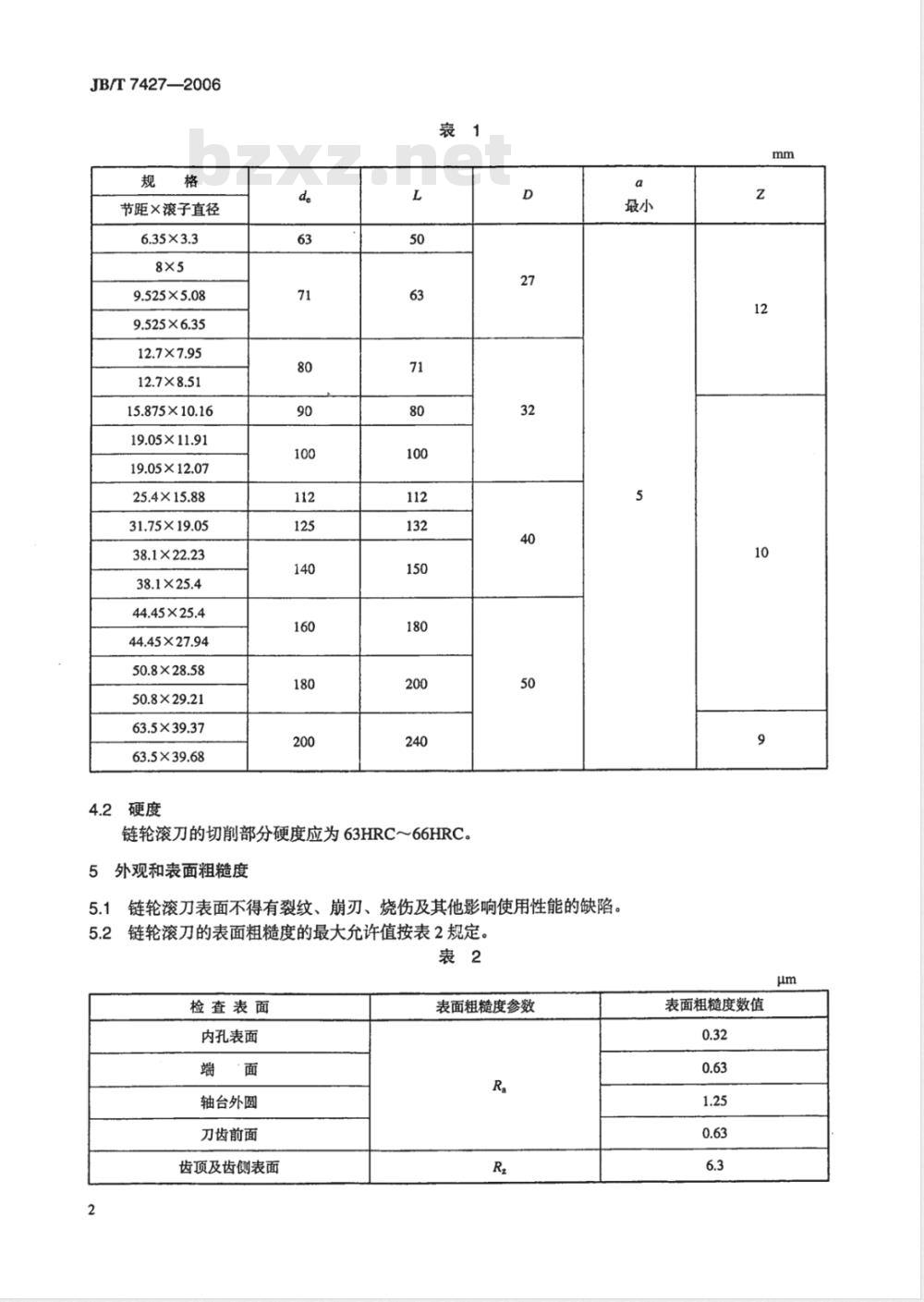

3.1链轮滚刀可做成单头、右旋、螺旋容屑槽或平行于其轴线的直容屑槽。3.2链轮滚刀的型式和尺寸按图1和表1的规定。滚刀的法向齿形尺寸参见附录A，滚刀的计算尺寸见附录B。
3.3滚刀的键槽尺寸及偏差按GB/T6132。3.4滚刀的轴台直径由制造厂决定，其尺寸尽可能取大些。3.5标记示例：
链节距×滚子直径为38.1×25.4的链轮滚刀的标记为：链轮滚刀38.1×25.4JB/T7427—20064材料和硬度
4.1材料
链轮滚刀用W6Mo5Cr4V2或同等性能的高速钢制造。JB/T7427—2006
节距×滚子直径
6.35×3.3
9.525×5.08
9.525×6.35
12.7×7.95
12.7×8.51
15.875×10.16
19.05×11.91
19.05×12.07
25.4×15.88
31.75×19.05
38.1×22.23
38.1×25.4
44.45×25.4
44.45×27.94
50.8×28.58
50.8×29.21
63.5×39.37
63.5×39.68
链轮滚刀的切削部分硬度应为63HRC～66HRC。外观和表面粗糙度
烧伤及其他影响使用性能的缺陷。5.1
链轮滚刀表面不得有裂纹、崩刃、2链轮滚刀的表面粗糙度的最大允许值按表2规定。5.2
检查表面
内孔表面
轴台外圆
刀齿前面
齿顶及齿侧表面
表面粗糙度参数
表面粗糙度数值
6精度
链轮滚刀外径de公差为h15，全长L的公差为js15。6.1
链轮滚刀制造时的主要公差应符合表3的规定。表3
检查项目
孔径偏差
内孔配合表面上超出
公差的喇叭口长度，应小
于每边配合长度的25%；
键槽两侧超出公差部分
的宽度，每边应不大于键
宽的一半。在对孔作精度
检查时，具有公称直径的
基准心轴应能通过
轴台径向圆跳动
轴台端面圆跳动
齿顶径向圆跳动
刀齿前面径向性
容屑槽相邻周节差
容屑楷周节的最大累
积误差
刀齿前面对内孔轴线
的平行度（仅用于直稽链
轮滚刀）
容屑槽导程误差（仅用
于螺旋槽链轮滚刀）
齿形误差
齿厚偏差
注：在滚刀理论齿高处测
量的齿厚对理论齿
厚的偏差
齿距最大偏差
注：在任意一排齿上，相
邻刀齿轴向距离的
最大偏差
任意三个齿距长度内
的齿距最大累积误差
6.35~12.7
链节距
>12.7~19.05>19.05~31.75
100mm：140
JB/T7427-2006
>31.75~44.45
>44.45~63.5
JB/T7427-—2006
7标志和包装
7.1标志
滚刀端面上应标志：
a）制造厂或销售商商标
b）被加工链轮规格；
c）分圆柱上的螺旋升角；
d）螺旋槽导程；
e）材料代号（普通材料不标)；f）制造年月。
7.1.2包装盒上应标志：
a）制造厂或销售商的商标、名称、地址；b）产品名称：
c）被加工链轮规格；
d）材料代号；
e）制造年月；
f）标准编号。
2包装
链轮滚刀包装前应经防锈处理，包装必须牢固，并应采取措施，防止在包装运输过程中的损伤。附录A
（资料性附录）
滚子链和套筒链链轮滚刀法向齿形尺寸滚子链和套筒链链轮滚刀法向齿形尺寸按图A.1和表A.1的规定Po
节距×滚子直径
6.35×3.3
9.525×5.08
9.525×6.35
12.7×7.95
12.7×8.51
15.875×10.16
19.05×11.91
19.05×12.07
25.4×15.88
31.75×19.05
38.1×22.23www.bzxz.net
38.1×25.4
44.45×25.4
44.45×27.94
50.8×28.58
50.8×29.21
63.5×39.37
63.5×39.68
JB/T74272006
JB/T7427—2006
附录B
（资料性附录）
滚子链和套筒链链轮滚刀计算尺寸滚子链和套简链链轮滚刀计算尺寸按图B.1和表B.1的规定图
节距×滚子直径
6.35×3.3
9.525×5.08
9.525×6.35
12.7×7.95
12.7×8.51
15.875×10.16
19.05×11.91
19.05×12.07
25.4×15.88
31.75×19.05
38.1×22.23
38.1×25.4
44.45×25.4
44.45×27.94
50.8×28.58
50.8×29.21
63.5×39.37
63.5×39.68
1°59'
2°16'
2° 45'
3°19″
4°03'
5° 37
6° 04'
6°14'
6°41'
6°50″
7° 15'
7°17″
JB/T7427-2C06
人民共和国
机械行业标准
滚子链和套筒链链轮滚刀
JB/T7427--2006
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·17千字2007年4月第1版第1次印刷
定价：10.00元
书号：15111·8019
网址：http://www.cmpbook.com编辑部电话：
直销中心电话：
（010）88379779
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
