标准号：
JB/T 7426-2006
标准名称：
硬质合金可调节浮动铰刀
标准类别：
机械行业标准(JB)
-
发布日期：
2006-10-14 -
实施日期：
2007-04-01 出版语种：
简体中文下载格式：
.rar.pdf下载大小：
1.70 MB
手机扫码下载更方便
替代情况：
替代JB/T 7426-1994
标准简介/下载点击下载
标准简介：
标准下载解压密码：www.bzxz.net
本标准规定了硬质合金可调节浮动铰刀的型式、尺寸、技术要求、标志和包装的基本要求。本标准适用于直径20mm～230mm、加工公差等级IT6～7级精度圆柱孔的浮动铰刀。 JB/T 7426-2006 硬质合金可调节浮动铰刀 JB/T7426-2006
标准内容部分标准内容：

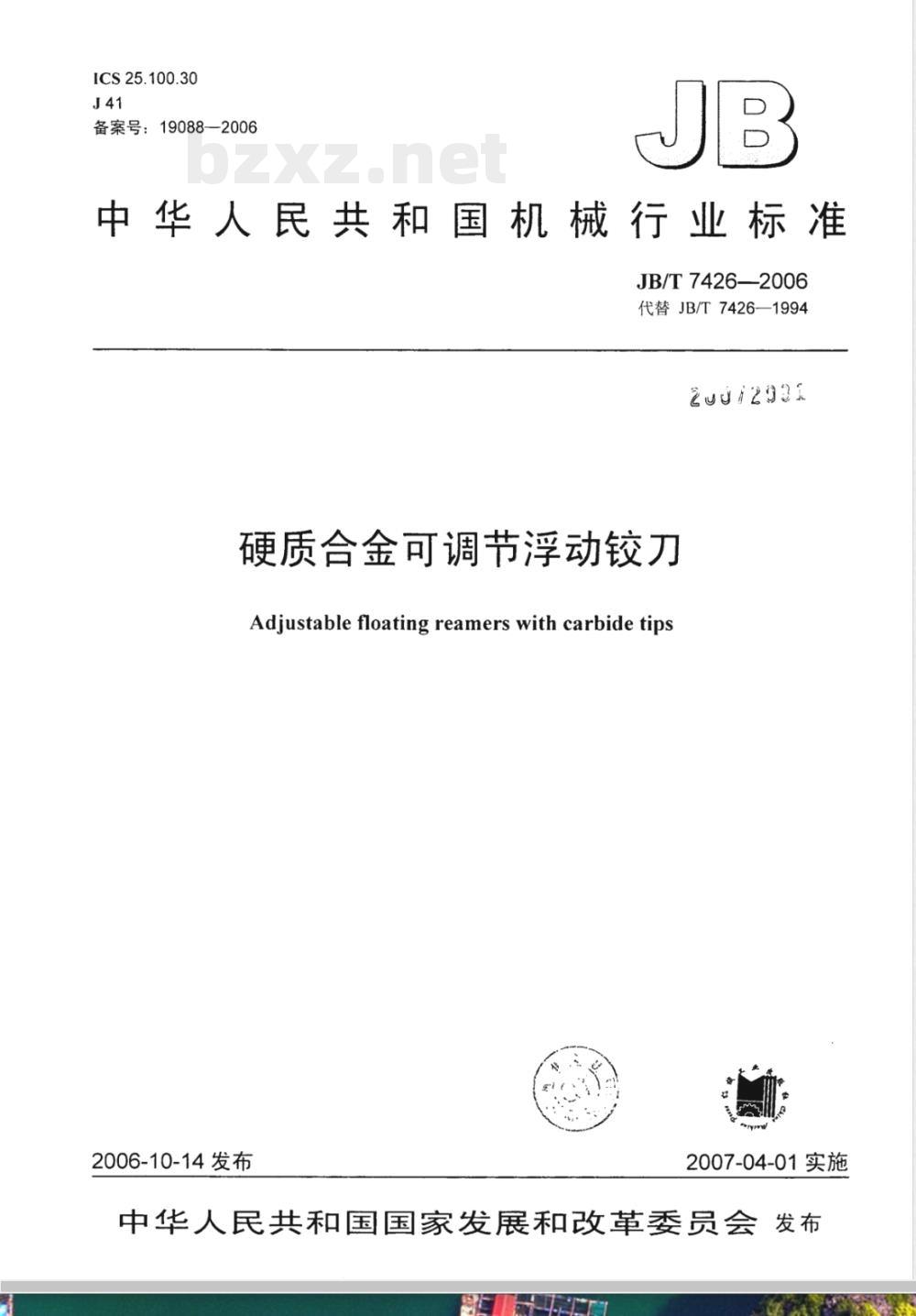

ICS25.100.30
备案号：19088—2006
中华人民共和国机械行业标准
JB/T7426-—2006
代替JB/T7426—1994
90i2031
硬质合金可调节浮动铰刀
Adjustable floating reamers with carbide tips2006-10-14发布
2007-04-01实施

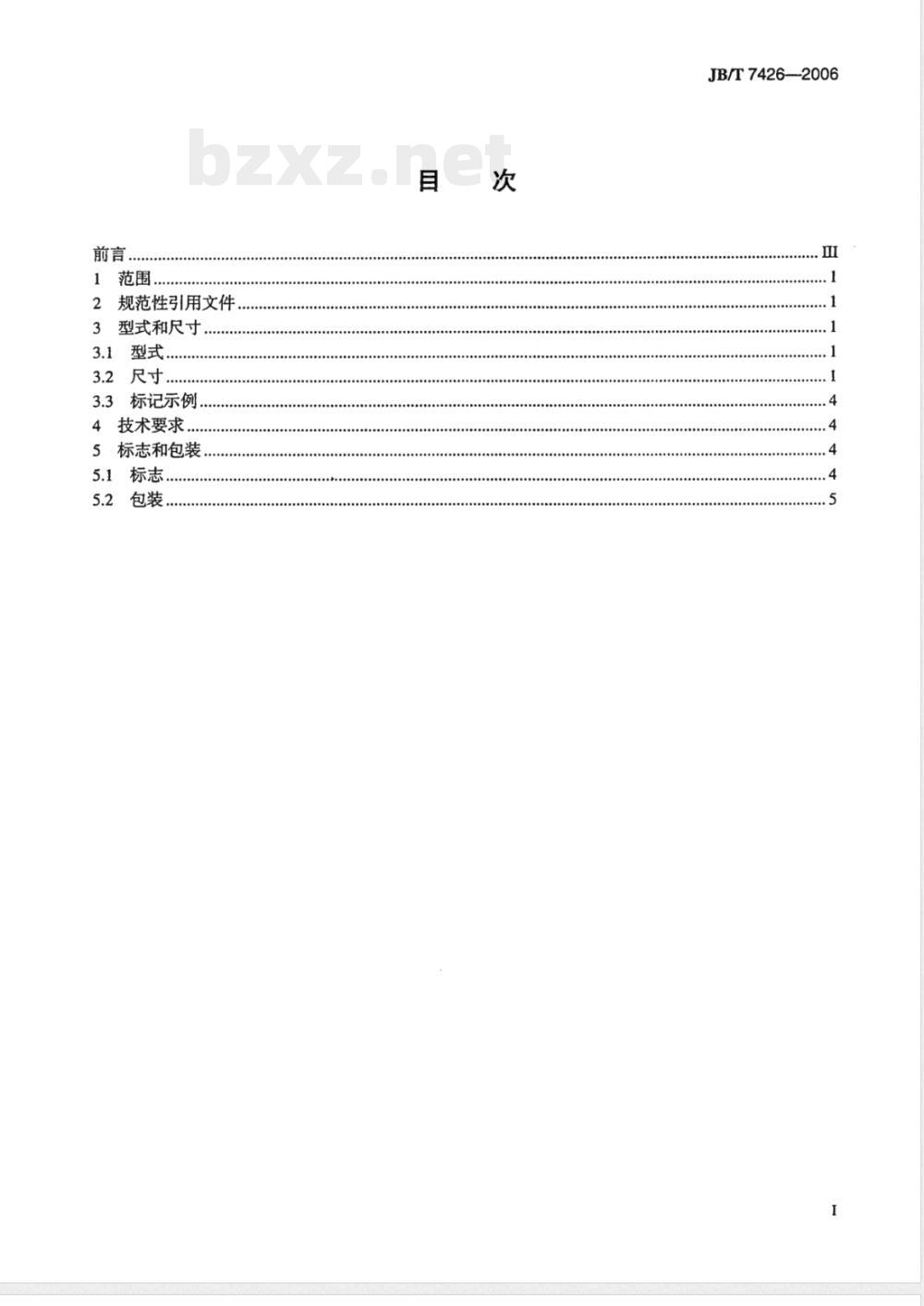

中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件
3型式和尺寸，
3.1型式.
3.2尺寸.
3.3标记示例
4技术要求..
5标志和包装
5.1标志
JB/T7426—2006

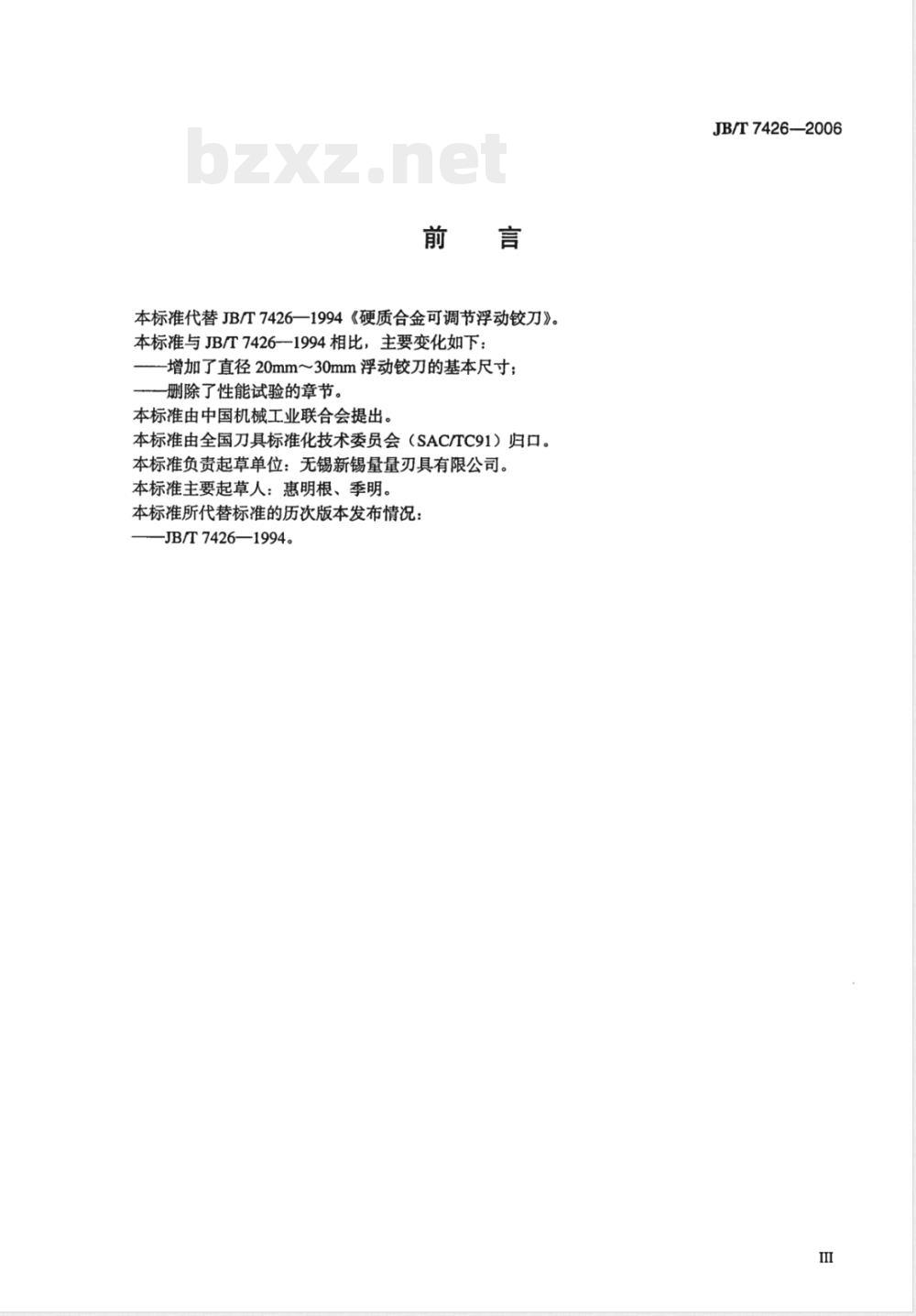

本标准代替JB/T7426—1994《硬质合金可调节浮动铰刀》。本标准与JB/T7426—1994相比，主要变化如下：增加了直径20mm~30mm浮动铰刀的基本尺寸；删除了性能试验的章节。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准负责起草单位：无锡新锡量量刃具有限公司。本标准主要起草人：惠明根、季明。本标准所代替标准的历次版本发布情况：-JB/T7426—1994。
JB/T7426—2006

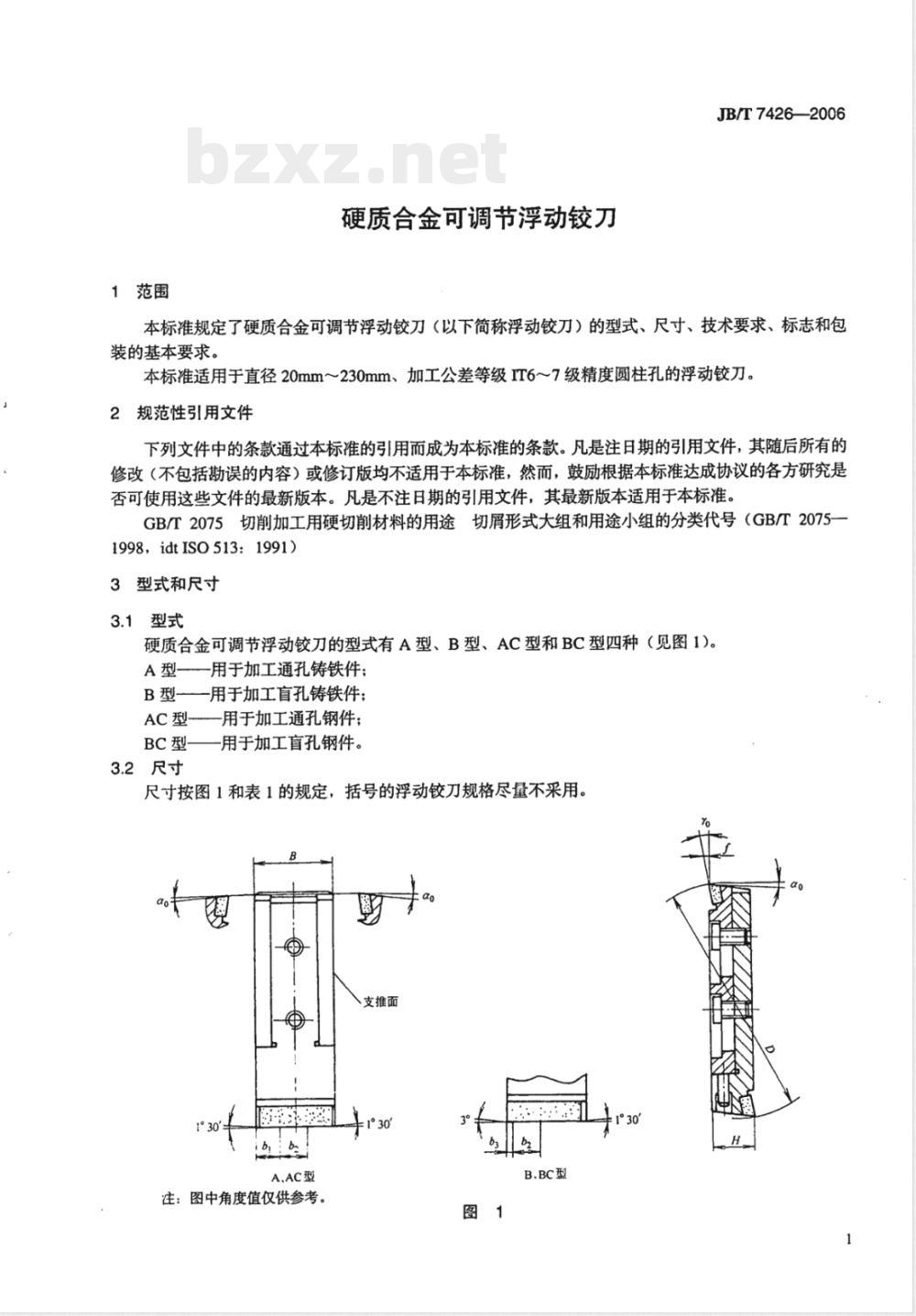

1范围
硬质合金可调节浮动铰刀
JB/T7426—2006
本标准规定了硬质合金可调节浮动铰刀（以下简称浮动铰刀）的型式、尺寸、技术要求、标志和包装的基本要求。
本标准适用于直径20mm～230mm、加工公差等级IT6～7级精度圆柱孔的浮动铰刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2075切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号（GB/T20751998，idtISo513：1991)
3型式和尺寸
3.1型式
硬质合金可调节浮动铰刀的型式有A型、B型、AC型和BC型四种（见图1)。A型一一用于加工通孔铸铁件；
B型一用于加工盲孔铸铁件：
AC型一用于加工通孔钢件；
BC型-
3.2尺寸
一用于加工盲孔钢件。
尺寸按图1和表1的规定，括号的浮动刀规格尽量不采用。推面
注：图中角度值仅供参考。
JB/T7426—2006
sro~oro
001~06
91000106
9106~08
910E0L59
91X0S9~09
910009S）
(91X0E-S~0S)
（8）
(09）
JB/T7426—2006
sro~oro
001~06
（00）
(2E0106)
E0608）
JB/T74262006
3.3标记示例
调节范围100mm～110mm、刀体宽度B=30mm、刀体厚度H=16mm、A型硬质合金可调节浮动铰刀的标记为：
硬质合金可调节浮动铰刀100~110-30×16AJB/T7426—20064技术要求
4.1浮动铰刀刀片不得有裂纹，切削刃不得有崩刃，浮动铰刀表面不得有刻痕、锈迹等影响使用性能的缺陷。
4.2浮动铰刀表面粗糙度数值应不大于表2的规定。表2
检查表面
表面粗糙度参数
表面粗糙度数值
切削部分前面
切削部分后面
浮动铰刀的位置公差按表3的规定。4.3
铰刀直径D
刀体宽度（B）两平面的平行度
刀体厚度（H）两平面的平行度
刀体厚度（H）两平面对支推面的垂直度两切削刃和校准刃交点至支推面的距离差两校准刃对支推面的垂直度
4.4浮动铰刀刀片材料按GB/T2075标准选用校准刃刃带
4.5浮动铰刀刀体用45钢、40Cr或同等以上性能的材料制造校准部分后面
刀体四平面
>60~230
4.6浮动铰刀刀体硬度不低于30HRC。其检查部位在调节方向上距浮动铰刀刃口2.5倍刀片宽度以外。5标志和包装
5.1标志
5.1.1浮动铰刀上应标志：
a）制造厂或销售商商标：
b）调节范围：
c）型式：
d）刀片的硬质合金牌号或代号。注：c)、d）允许标志一项。
5.1.2浮动铰刀包装盒上应标志：a）制造厂或销售商名称、地址和商标：b）产品名称：
c）标准编号：
d）调节范围：
e）型式：
f）刀片的硬质合金牌号或代号：g）件数：
h）制造年月。
注：e)、f)允许标志一项。
浮动铰刀包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。JB/T7426-2006
JB/T7426-2C06
中华人民共和国
机械行业标准
硬质合金可调节浮动铰刀
JB/T7426—2006
机械工业出版社出版发行
北京市百万庄人街22号
邮政编码：100037
210mm×297mm?0.5印张·21千字2007年4月第1版第1次印刷
定价：10.00元
书号：15111·8018
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
免费标准下载网
备案号：19088—2006
中华人民共和国机械行业标准
JB/T7426-—2006
代替JB/T7426—1994
90i2031
硬质合金可调节浮动铰刀
Adjustable floating reamers with carbide tips2006-10-14发布
2007-04-01实施
中华人民共和国国家发展和改革委员会发布前言，
2规范性引用文件
3型式和尺寸，
3.1型式.
3.2尺寸.
3.3标记示例
4技术要求..
5标志和包装
5.1标志
JB/T7426—2006
本标准代替JB/T7426—1994《硬质合金可调节浮动铰刀》。本标准与JB/T7426—1994相比，主要变化如下：增加了直径20mm~30mm浮动铰刀的基本尺寸；删除了性能试验的章节。
本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准负责起草单位：无锡新锡量量刃具有限公司。本标准主要起草人：惠明根、季明。本标准所代替标准的历次版本发布情况：-JB/T7426—1994。
JB/T7426—2006
1范围
硬质合金可调节浮动铰刀
JB/T7426—2006
本标准规定了硬质合金可调节浮动铰刀（以下简称浮动铰刀）的型式、尺寸、技术要求、标志和包装的基本要求。
本标准适用于直径20mm～230mm、加工公差等级IT6～7级精度圆柱孔的浮动铰刀。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2075切削加工用硬切削材料的用途切屑形式大组和用途小组的分类代号（GB/T20751998，idtISo513：1991)
3型式和尺寸
3.1型式
硬质合金可调节浮动铰刀的型式有A型、B型、AC型和BC型四种（见图1)。A型一一用于加工通孔铸铁件；
B型一用于加工盲孔铸铁件：
AC型一用于加工通孔钢件；
BC型-
3.2尺寸
一用于加工盲孔钢件。
尺寸按图1和表1的规定，括号的浮动刀规格尽量不采用。推面
注：图中角度值仅供参考。
JB/T7426—2006
sro~oro
001~06
91000106
9106~08
910E0L59
91X0S9~09
910009S）
(91X0E-S~0S)
（8）
(09）
JB/T7426—2006
sro~oro
001~06
（00）
(2E0106)
E0608）
JB/T74262006
3.3标记示例
调节范围100mm～110mm、刀体宽度B=30mm、刀体厚度H=16mm、A型硬质合金可调节浮动铰刀的标记为：
硬质合金可调节浮动铰刀100~110-30×16AJB/T7426—20064技术要求
4.1浮动铰刀刀片不得有裂纹，切削刃不得有崩刃，浮动铰刀表面不得有刻痕、锈迹等影响使用性能的缺陷。
4.2浮动铰刀表面粗糙度数值应不大于表2的规定。表2
检查表面
表面粗糙度参数
表面粗糙度数值
切削部分前面
切削部分后面
浮动铰刀的位置公差按表3的规定。4.3
铰刀直径D
刀体宽度（B）两平面的平行度
刀体厚度（H）两平面的平行度
刀体厚度（H）两平面对支推面的垂直度两切削刃和校准刃交点至支推面的距离差两校准刃对支推面的垂直度
4.4浮动铰刀刀片材料按GB/T2075标准选用校准刃刃带
4.5浮动铰刀刀体用45钢、40Cr或同等以上性能的材料制造校准部分后面
刀体四平面
>60~230
4.6浮动铰刀刀体硬度不低于30HRC。其检查部位在调节方向上距浮动铰刀刃口2.5倍刀片宽度以外。5标志和包装
5.1标志
5.1.1浮动铰刀上应标志：
a）制造厂或销售商商标：
b）调节范围：
c）型式：
d）刀片的硬质合金牌号或代号。注：c)、d）允许标志一项。
5.1.2浮动铰刀包装盒上应标志：a）制造厂或销售商名称、地址和商标：b）产品名称：
c）标准编号：
d）调节范围：
e）型式：
f）刀片的硬质合金牌号或代号：g）件数：
h）制造年月。
注：e)、f)允许标志一项。
浮动铰刀包装前应经防锈处理。包装必须牢固，并能防止运输过程中的损伤。JB/T7426-2006
JB/T7426-2C06
中华人民共和国
机械行业标准
硬质合金可调节浮动铰刀
JB/T7426—2006
机械工业出版社出版发行
北京市百万庄人街22号
邮政编码：100037
210mm×297mm?0.5印张·21千字2007年4月第1版第1次印刷
定价：10.00元
书号：15111·8018
网址：http://cmpbook.com编辑部电话：（010）88379779
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
免费标准下载网
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。解压密码 www.bzxz.net
