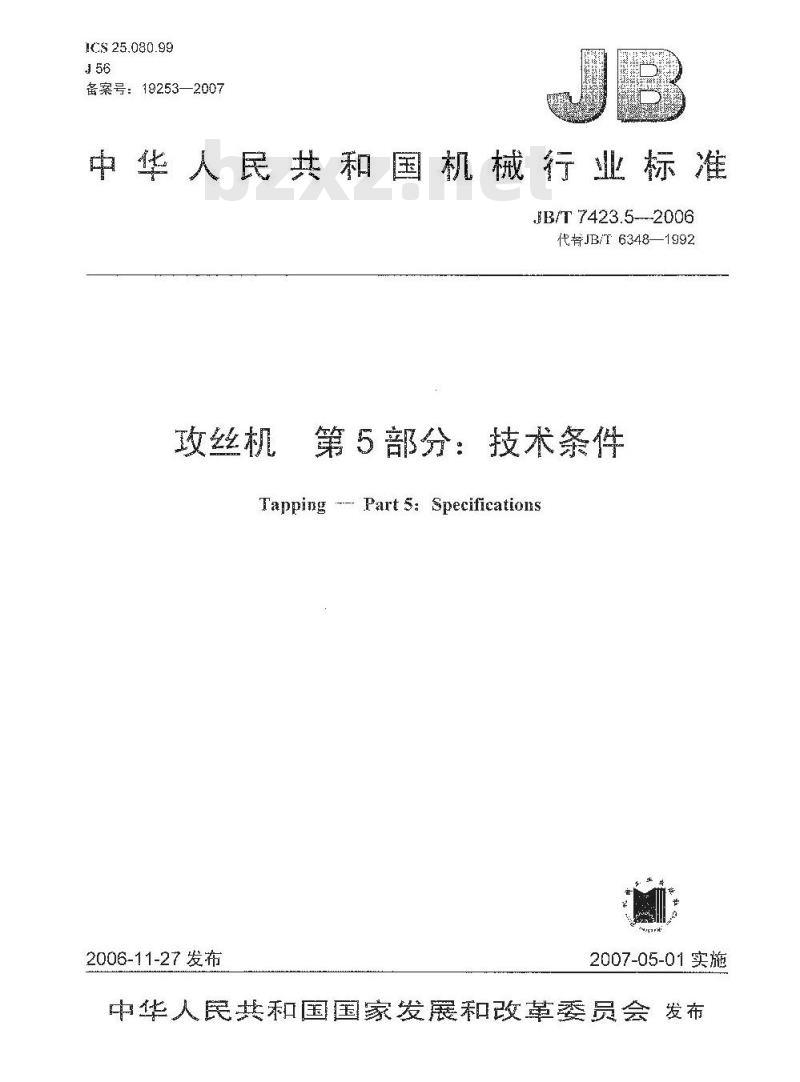

【机械行业标准(JB)】 攻丝机 第5部分：技术条件

ICS 25.080.99
备案号：19253—2007
中华人民共和国机械行业标准
IB/T 7423.5---2006
代督JB/T6348—1992
攻丝机算
第5部分：技术条件
Tapping - Part S: Specifieations2006-11-27发布
2007-05-01实施
中华人民共和国国家发展和改革委员会发布前言

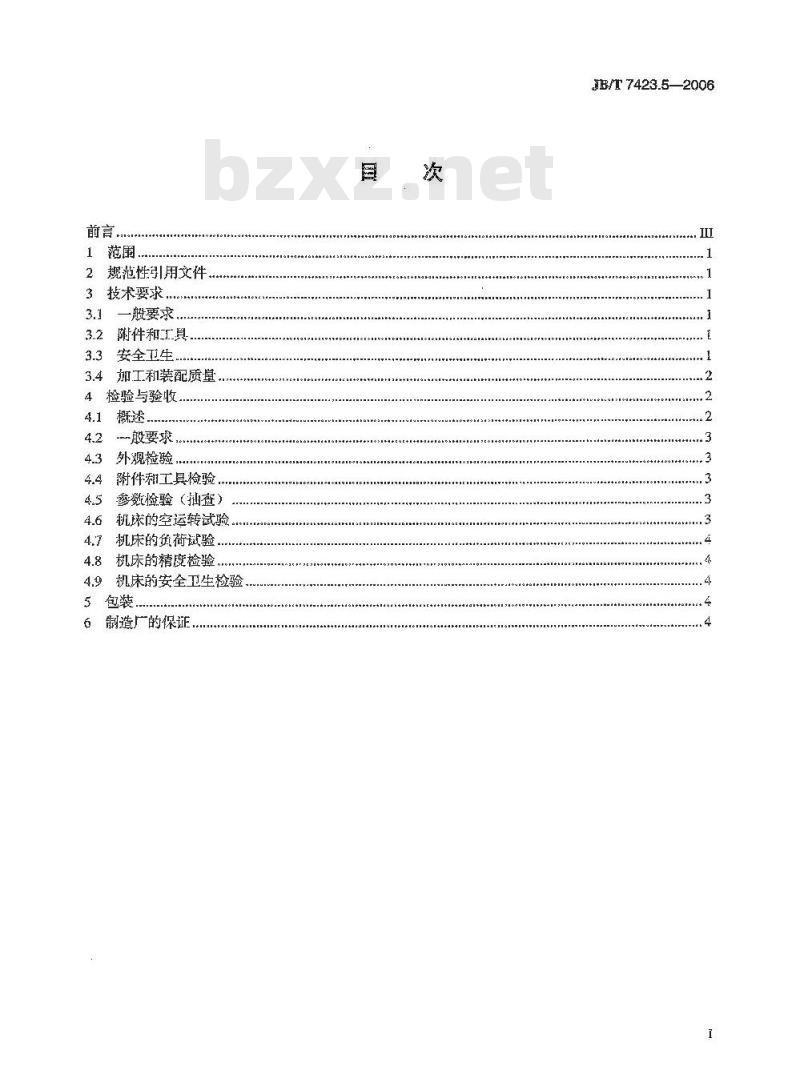

1范围
2规范性引用文件
3技术要求，
3.1一般要求
3.2附件和工具，
3.3安全卫生
3.4加工和装配质罩
4 检验与验收,
般要求
4外观检验
4.4附件和工具检验，
4.5参数检验（拙查）
4.6机速的空运转试验
4.7机床的负荷试验
4.8机床的精度检验
4.9机床的安全卫生检验
5包装
6制造广的保证.
JB/T 7423.52006
JB/T7423《攻丝机》分为五个部分：-第1部分：参数；
-第2部分：系列型谱：
第3部分：台式攻丝机精度检验。一第4部分：立式攻丝机精度检验。第5部分：技术条件
本部分中J3/T7423的第5部分。
本部分代替标准是对JB/T6348-—1992《攻丝机技术条件》进行的修订。本部分与JB/T6348一1992相比，宝嬰变化如下：对标准的适用范国作了修改（见第1意）：增加了安全卫生内容.提高了对产品安全卫生的要求（览3.3.3.3.3.5）；一对机床的噪声作了修改（见3.3.7)：增加了各部位清洁度的考核（见3.4.4,2）；JB/T7423.5-2006
一增加了概述、-般要求、外观检验、附件和工具、参数（抽查）、安全卫生检验（见4.1、4.2、4.3、4.4、4.5、4.9);
对温升试验作了修改（见4.6.1)；增加了主动和进给运动检验要求（见4.6.2.2、4.6.2.3）：增加了动作试验考核要求（见4.6.3）；一对整机连续空运转试验作了修改（见4.6.5）；一对机床负荷试验的试验刀具作了修改（见4.7)；增加了对包装的要求（见第5章）增加了制厂的保证（见第6章）
本部分由中国机械工业联合会提出。本部分出全国金属切机床标准化技术委员会（SAC/C22）归口。本部分起草单位：海宁机床厂有限公司。本部分茎要起草人：前丽清，徐华。本部分所代替标准的历次版本发布情况：JB/T 6348—1992.
攻丝机第5部分：技术条件
JB/T7423的本部分规定了台式和立式攻丝机设计、制造和验收的技术要求。J/T 7423.5-2006
本部分适用于攻丝真径为M3～M24的台式攻丝机和IM5～M72X2的立式攻丝机。2规范性引用文件
下列文件中的条款通过JB/T7423的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本部分。GB5226.1—2002机械安全机械电气设备第1部分：通用技术条件（正C60204-1：2000，IDT）GB/T9061—2006金属切削机床通用技术条件GB15760--2004金属切削机床安全防护通用技术条件GB/T16769—1997金属切削机床噪声声压级测量方法JB/T8600.1-1997台式攻丝机精度检验JB/T8602—1997
立式攻丝机精度检验
JB/T 9872--1999
JB/T9874-1999
JB/T 9877—1999
3技术要求
金属切削机床机械加工件通用技术条件金属切削机床装配通用技术条件金属切削机床清洁度的测定
3.1一般要求
本部分是对GB/T9061、JB/T9872、JB/T9874等标准的具体化和补充。按本部分验收机床时，应同时对上述标准中未经本部分具体化的其余验收项自进行检验。3.2附件和工具
3.2.1宜随机供应表1所列附件和工具。名称
攻丝夹头
升降手柄
交换齿轮或皮带轮
单头扳手或双头扳手
内六角扳手
方头用扳头
装夹丝锥
调整机床用
变换进给量
装夹用
可按协议供应扩大使用范围的特殊附件。3.2.2
3.3安全卫生
3.3.1机床的安全卫生应符合GB15760的有关规定3.3.2主轴运转时，不允许变速，应在靠近操作部位设置蓄告标志。适用机床
台式、立式攻丝机
台式攻丝机
立式攻丝机
HE/T 7423.5--2008
3.3.3祝床的外形布局应确保其在正常使用时具有足够的稳定性。应在使用说明书中写明对某些产品在特殊情说下，想主懿箱回转至后部时，防止机床可能出现的意外翻倒、既落等危险。3.3.4交换齿轮或费轮等外露传动件应设有防护装置，防护装置应符合GB15760—2005中5.5.1的规定：非联锁概构在显眼的位置应设有警告标志。3.3.5主轴端部附近的明显位管应设有替告标志，以提醒操作、调整和维修人员注意其危险的存在。并在使用说明书中说期。
3.3.6机床电气的安全防护应符合GB3226.1的有关规定3.3.7按CB/T16769的视定，检验机床空运转噪声，机床的喝壶赢压级不应通过85d（A）。3.8.8机深手轮、手柄操纵方在工作器氧内应均气避结手柄摄纵
3.4加工程装配质盘
3.4.1下列铸件为需要铸件，
a2主输箱体：
参）立桂：
c）工作台（底糜)；
d）床身。
3.4.2下列绪合随应按“需下载标准就来标准下载网
a）立柱与底磨的结合面：
b）床身与工作台的结合面
）工作台与支架的结合面。
工后进行
多.4.“下列导就副按“移置导获”的要求考核a）主轴横向移动寻轨副：
6）主轮熊与立往的升擎
）飞作台升降学轨慰。
3,4.4清洁度：
速手柄、
熟时效、报
34.4.！机床的清洁度按正下熨的规，自瀛手橙湿：3.4.4.2下列教检部位不应有金属屑、金履末、子和漆皮等脏物：）支架和立补的配合面：
）主轴箱和主轴套筒的配合面：c）工作台和升降立柱的配合面。4检验与验收
4.1概述
4.1.1每台机床应在制造厂经检验合格后出厂。4.12，规床整检验与骏收一般应包播下刻内容：a）外观检验！
b）附件润工具检验：
）参数验验：
1）祝床的空运转试验：
）机床的负说验：
感定，
作台升降手柄操绒力
处理。
f）机床的精度检验：
名）机床的安全卫生检验。
4.2一般要求
IB/T 7423.5-2006
4.2.1机床在检验过程中，不应重新调整安装水平，负荷试验后可重新调整安装水平。4.2.2机床检验时，应合理的摆放检具，可用与标准等效的方法代替，并尽量减少测量误差，4.3外观检验
按GB/T9061—2006的有关条款及产品设计-图样检验。4.4
件和工具检验
按3.2检验随机供应的附件和工基是否符合规定。4.5参数检验（抽查）
按设计规定的主要技术参数粒验4.8机床的空运转试验
4.6.1温升试验
机床生运动机构应从最攝速度起依次运转级罐度的运转时闻于2nin。无级变速的机床使主轴轴承达到稳定温度。
可做低、中、高速运转。在最意速康时应运转熊颠蔚间（不应少卡在靠近主轴轴承附近测量滚动辅承的温度不应超过70，温升不应超4。滑动轴承的温度不应超过0℃，温并不应逆3℃。
4.6.2运动和进给运动检验
4.6.2.1带轮变速传动，无级变速待动的主辅转速和进给量的实际请差不应超过标牌指示值的土10%（抽查）；交换齿轮、有级变速传动的客级主辅传速和进给量的实蕊优+6%（抽查）。
应超过标牌指示值的-2%～
4.6.2.2检验主运动速度，在所有进度半机工作机构封脸稳网靠空运转后，主轴箱的下列部件不应有渗漏油现象：
8）主轴箱与箱盖结合处：
6）排油堵塞结合处及油管接头处。4.6.2.3检查进给定程机构花定机按定程应门靠4.6.3动作试验
a）任选一种主送动速度进行正反向连续一转10次靠性
b）松开主轴箱夹紧手柄不得荐售锁现象c）有夹紧机构的主轴箱，应在全部运动范圃内的任意工作位置上进有寒紧，试验其夷繁机构的可靠性。
d）机床循环运转时，主轴的正、反转及进给、退刀运动动作的速、准确、可靠。能完成自动工作循环及紧急返回控制。e）进给机构应作低、中、高三种进给量的空运转试验谢综章小透用高速级，进给悬大的选用低速级），在全行程内循环运转正常，可靠。f）反复变换齿轮传动的主运动速度，检查变速机构的平稳键靠性。g）检验装卸刀具、附件和工件的可靠性、方便性1）保险离合器与限位装置应推确可靠。4.6.4空运转功率试验
检查主传动系统的空运转功率（不包括主电动机空载功率），空运转功率不应超过主电动机额定功率的30%（台式攻丝机不作考核）。4.6.5整机连续空运转试验
连续空运转试验时，自动循环应包括所有功能和全部工作范闺，各次自动循环之间停止时间不应大3
B/E7423.5-2000
于1mm，连续空运转时间：机撼控翻不应少于4，电、腋控創不应公于。4.？机床的负荷试验
本类机床主传动系统只作最大攻丝径试验（独查）：按下列要求进行：试验材料：45正火钢（无切削丝链机床试验用H62Y)：试件厚度：不小于螺距的8倍：
螺纹底孔：按相应标推：
试验个数：不少于五个螺级：
试验刀具：机用丝锥；
切前速魔：按设计规定：
试验的。机床各部位工作正常。4.号机床的精度检脸
4.8.1台式攻丝机按JB/T8600.1进行检验。4.8.2立式攻丝机按B下8602避行检验。4.8机床的安全卫生检整
机床的安全卫生应符合本部分3.3的规定。5包滋
机床包装前，应行防锈处理。
5.2出厂机床包装箱内，一般应随机供应一套技术文件。机床的包装应符景包装说计图样及技术文祥的规定。5.5
6制造的保证
在符合机床的运输。保營，安装，调试，维修利邀守使崩期程的条件下，用户自收货之是起年内因设让，制造或包装质堂不良等原因造成机床须坏或其不能正赏使用时，制造厂应负责包修、包退，包换。
