【石油化工行业标准(SH)】 防锈油耐候试验法

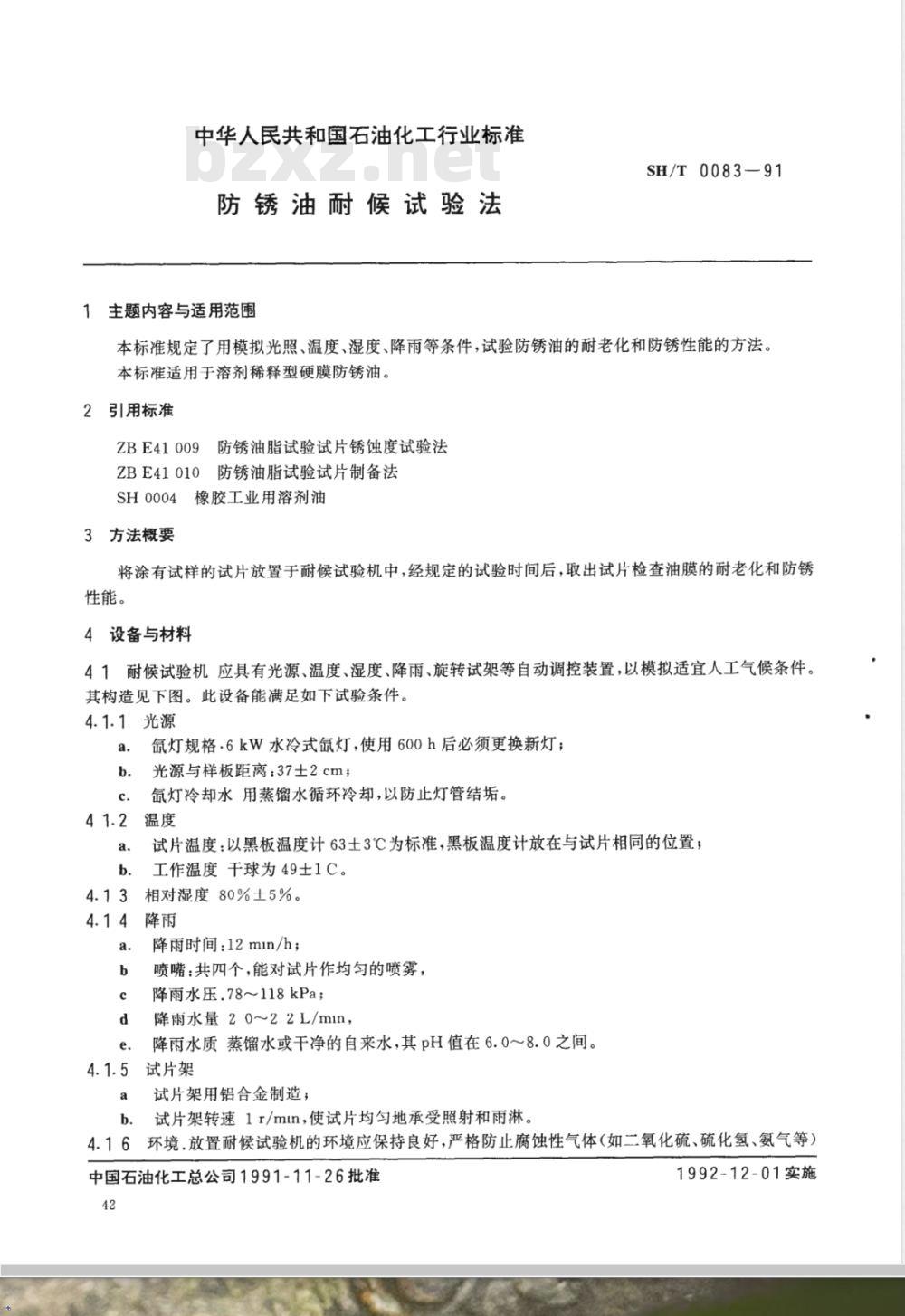

中华人民共和国石油化工行业标准防锈油耐候试验法
1主题内容与适用范围
SH/T0083—91
本标准规定了用模拟光照、温度、湿度、降雨等条件，试验防锈油的耐老化和防锈性能的方法。本标准适用于溶剂稀释型硬膜防锈油。2引用标准
ZBE41009防锈油脂试验试片锈蚀度试验法ZBE41010防锈油脂试验试片制备法SH0004橡胶工业用溶剂油
3方法概要
将涂有试样的试片放置于耐候试验机中，经规定的试验时间后，取出试片检查油膜的耐老化和防锈性能。
4设备与材料
41耐候试验机应具有光源、温度、湿度、降雨、旋转试架等自动调控装置，以模拟适宜人工气候条件。其构造见下图。此设备能满足如下试验条件。4.1.1光源
氙灯规格.6kW水冷式氙灯，使用600h后必须更换新灯；光源与样板距离：37土2cm；
氙灯冷却水用蒸馏水循环冷却，以防止灯管结垢。温度
试片温度：以黑板温度计63士3℃为标准，黑板温度计放在与试片相同的位置；工作温度干球为49士1C。
相对湿度80%土5%。
降雨时间：12min/h；
喷嘴：共四个，能对试片作均匀的喷雾，降雨水压.78～118kPa；
降雨水量20~22L/mn，
降雨水质蒸馏水或干净的自来水，其pH值在6.0～8.0之间。试片架
试片架用铝合金制造；
试片架转速1r/min，使试片均匀地承受照射和雨淋。b.
4.16环境.放置耐候试验机的环境应保持良好，严格防止腐蚀性气体（如二氧化硫、硫化氢、氨气等）中国石油化工总公司1991-11-26批准42
1992-12-01实施

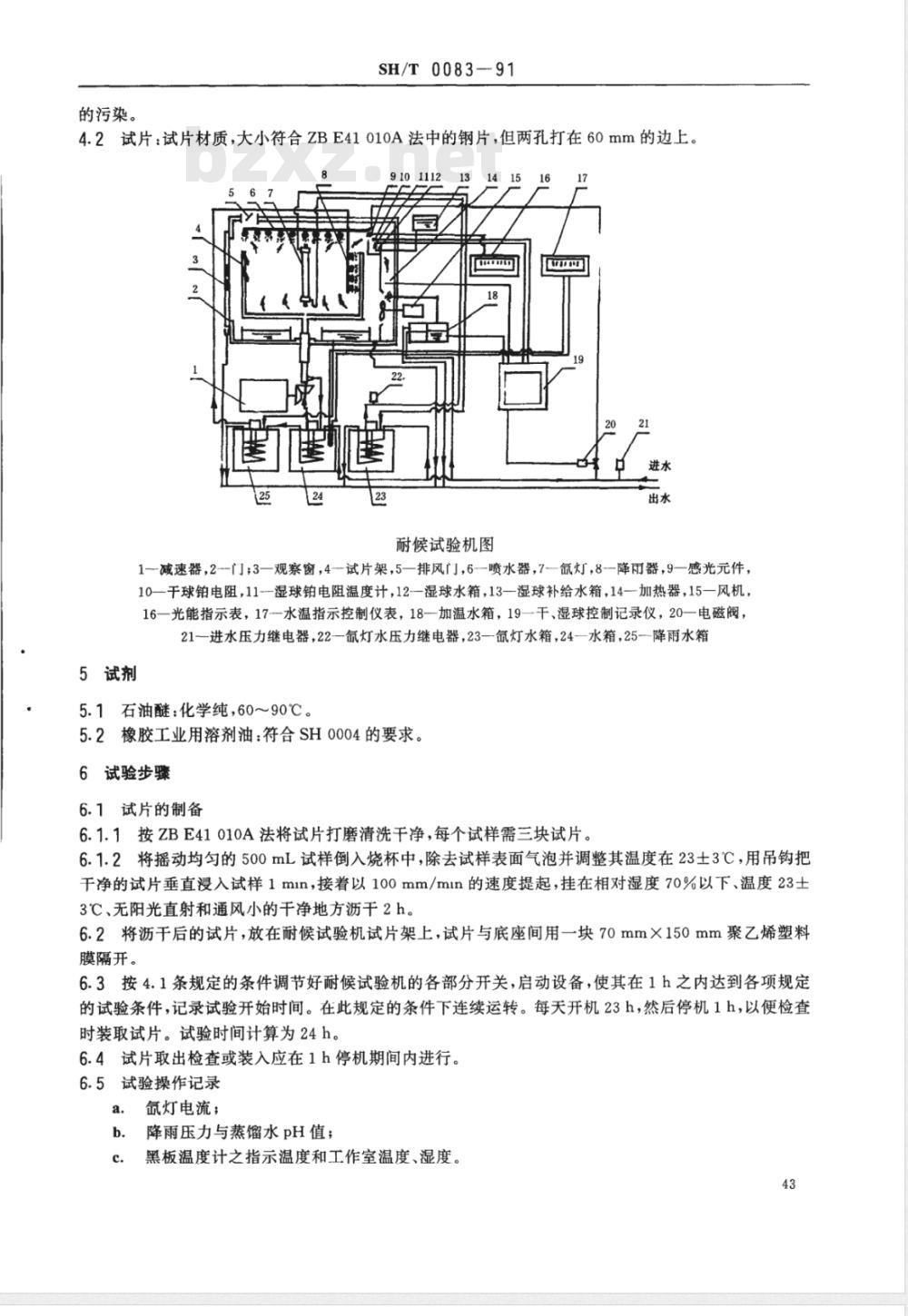

的污染。
SH/T0083-91
4.2试片：试片材质，大小符合ZBE41010A法中的钢片，但两孔打在60mm的边上。9101112
耐候试验机图
1-减速器，2--门；3—观察窗，4-试片架，5—排风门，6喷水器，7氙灯，8降雨器，9—感光元件，10—干球铂电阻，11-湿球铂电阻温度计，12--湿球水箱，13一湿球补给水箱，14—加热器，15一风机，16一光能指示表，17--水温指示控制仪表，18—加温水箱，19—干、湿球控制记录仪，20一电磁阀，21一进水压力继电器，22—氙灯水压力继电器，23一氙灯水箱，24—水箱，25--降雨水箱5试剂
5.1石油醚：化学纯，60～90℃。5.2橡胶工业用溶剂油：符合SH0004的要求。6试验步骤
6.1试片的制备bzxZ.net
6.1.1按ZBE41010A法将试片打磨清洗干净，每个试样需三块试片。6.1.2将摇动均匀的500mL试样倒入烧杯中，除去试样表面气泡并调整其温度在23士3℃，用吊钩把干净的试片垂直浸入试样1min，接着以100mm/mn的速度提起，挂在相对湿度70%以下、温度23士3℃、无阳光直射和通风小的干净地方沥干2h。6.2将沥于后的试片，放在耐候试验机试片架上，试片与底座间用一块70mm×150mm聚乙烯塑料膜隔开。
6.3按4.1条规定的条件调节好耐候试验机的各部分开关，启动设备，使其在1h之内达到各项规定的试验条件，记录试验开始时间。在此规定的条件下连续运转。每天开机23h，然后停机1h，以便检查时装取试片。试验时间计算为24h。6.4试片取出检查或装入应在1h停机期间内进行。6.5试验操作记录
氙灯电流；
降雨压力与蒸馏水pH值；
黑板温度计之指示温度和工作室温度、湿度。43

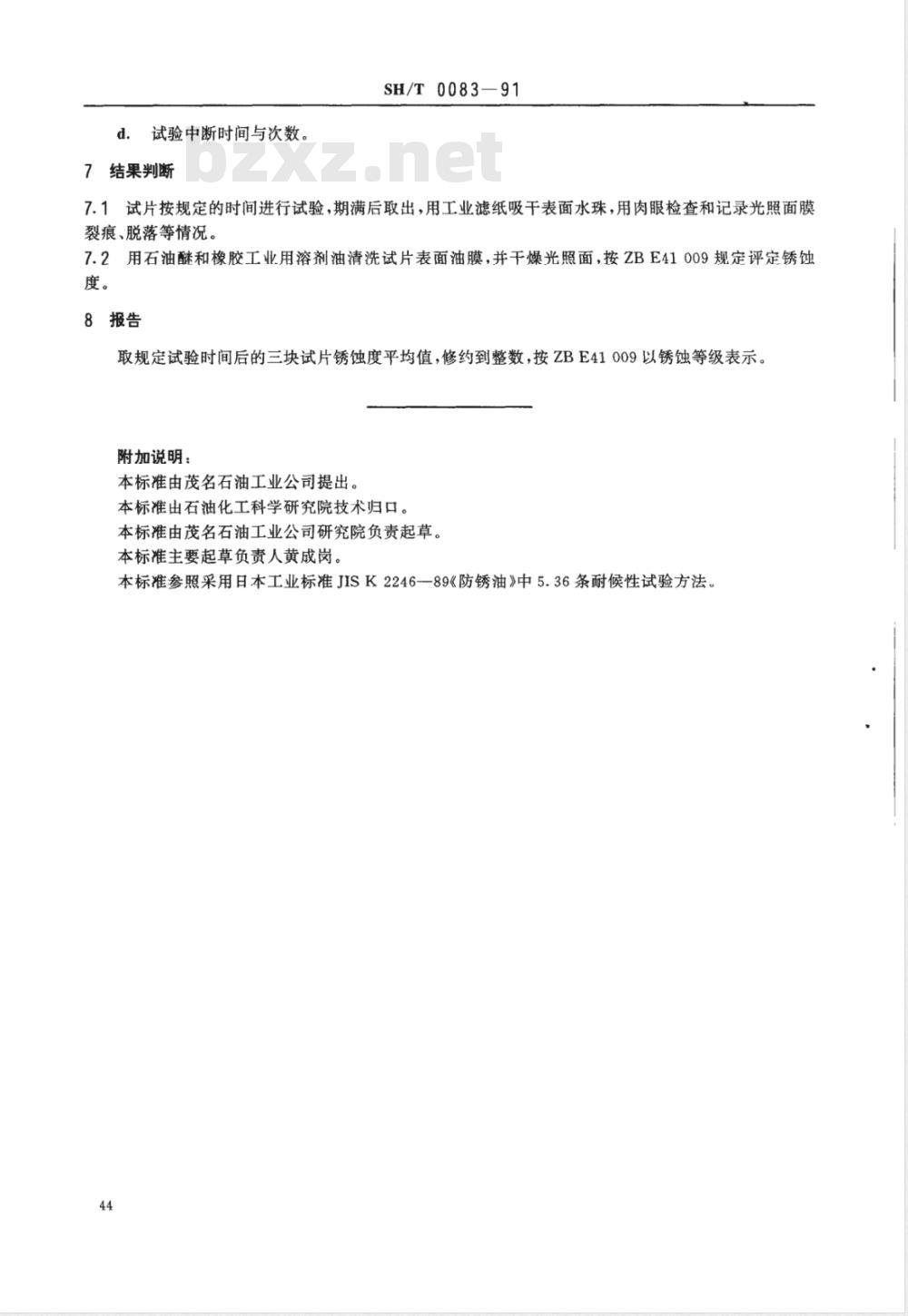

d。试验中断时间与次数。
7结果判断
SH/T0083-91
7.1试片按规定的时间进行试验，期满后取出，用工业滤纸吸干表面水珠，用肉眼检查和记录光照面膜裂痕、脱落等情况。
7.2用石油醚和橡胶工业用溶剂油清洗试片表面油膜，并干燥光照面，按ZBE41009规定评定锈蚀度。
8报告
取规定试验时间后的三块试片锈蚀度平均值，修约到整数，按ZBE41009以锈蚀等级表示。附加说明：
本标准由茂名石油工业公司提出。本标准由石油化工科学研究院技术归口。本标准由茂名石油工业公司研究院负责起草。本标准主要起草负责人黄成岗。本标准参照采用日本工业标准JISK224689《防锈油》中5.36条耐候性试验方法。44
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
