【石油天然气行业标准(SY)】 钢质储罐罐底外壁阴极保护技术标准

ICS75.200
备案号：19095—2006
中华人民共和国石油天然气行业标准P
SY/T 0088--2006

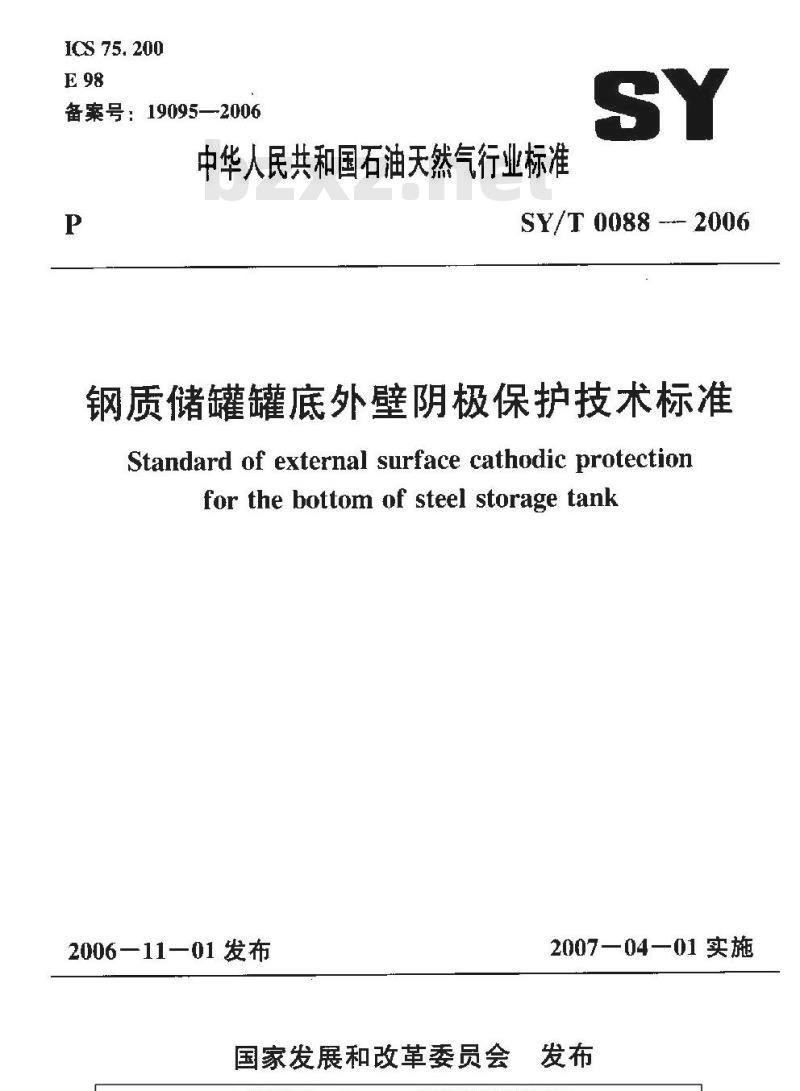

钢质储罐罐底外壁阴极保护技术标准Standard of external surface cathodic protectionfor the bottom of steel storage tank200611—01发布
2007—04—01实施
国家发展和改革委员会

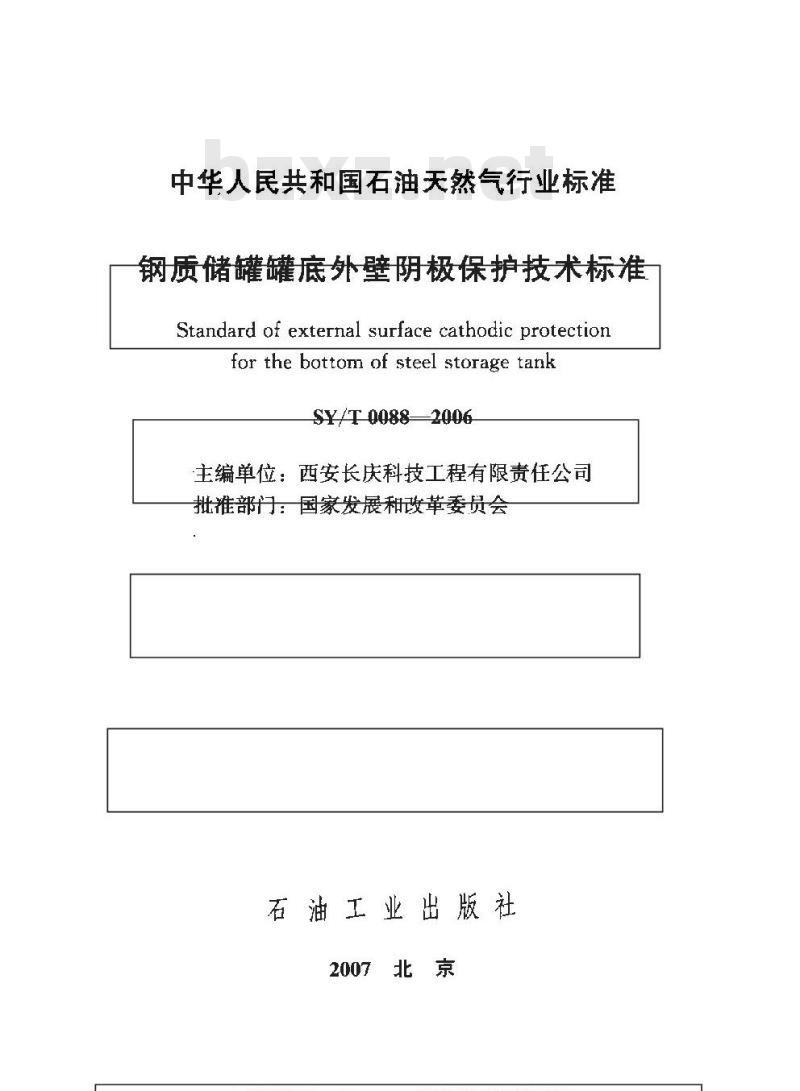

中华人民共和国石油天然气行业标准钢质储罐罐底外壁阴极保护技术标准Standard of external surface cathodic protectionfor the bottom of steel storage tankSY/T00882006
主编单位：西安长庆科技工程有限责任公司批准部门：国家发展和改革委员会石油工业出版社
2007北京

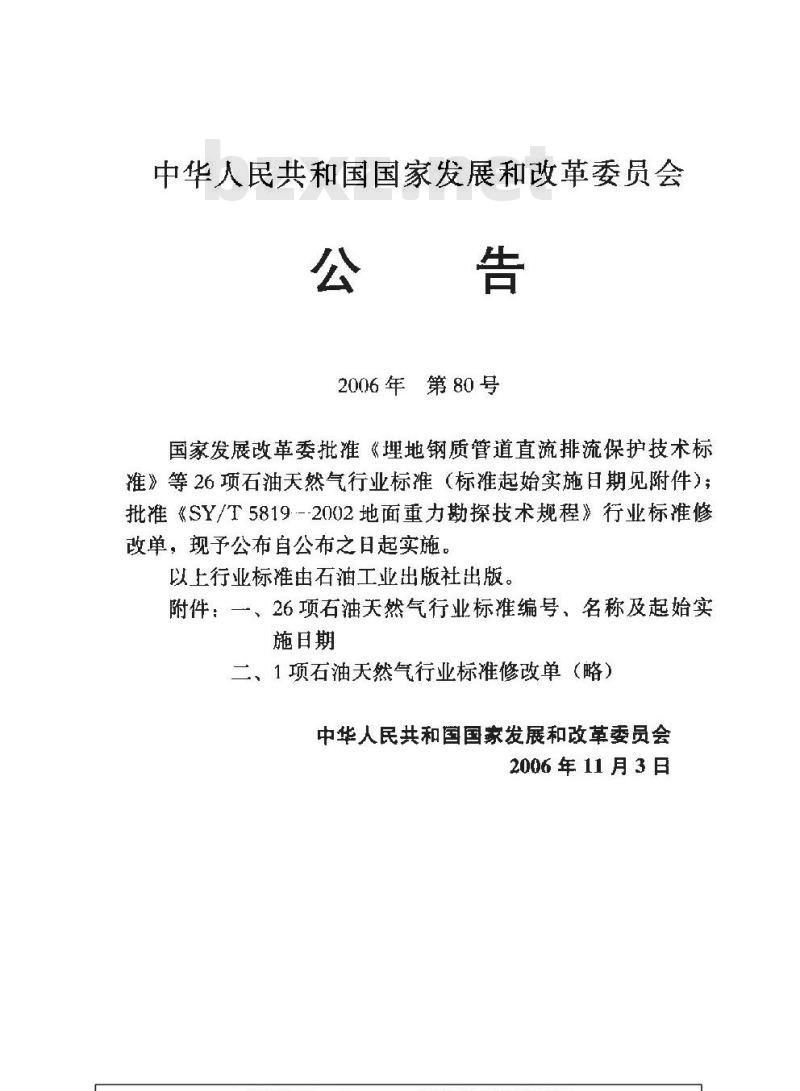

中华人民共和国国家发展和改革委员会告
2006年第80号
国家发展改革委批准《理地钢质管道直流排流保护技术标准》等26项石油天然气行业标准（标准起始实施日期见附件）批准《SY/T5819--2002地面重力勘探技术规程》行业标准修改单，现予公布自公布之起实施。以上行业标准由石油工业出版社出版。附件：一、26项石油天然气行业标准编号、名称及起始实施日期
二、1项石油天然气行业标雅修改单（略中华人民共和国国家发展和改革委员会2006 年 11 月 3 日

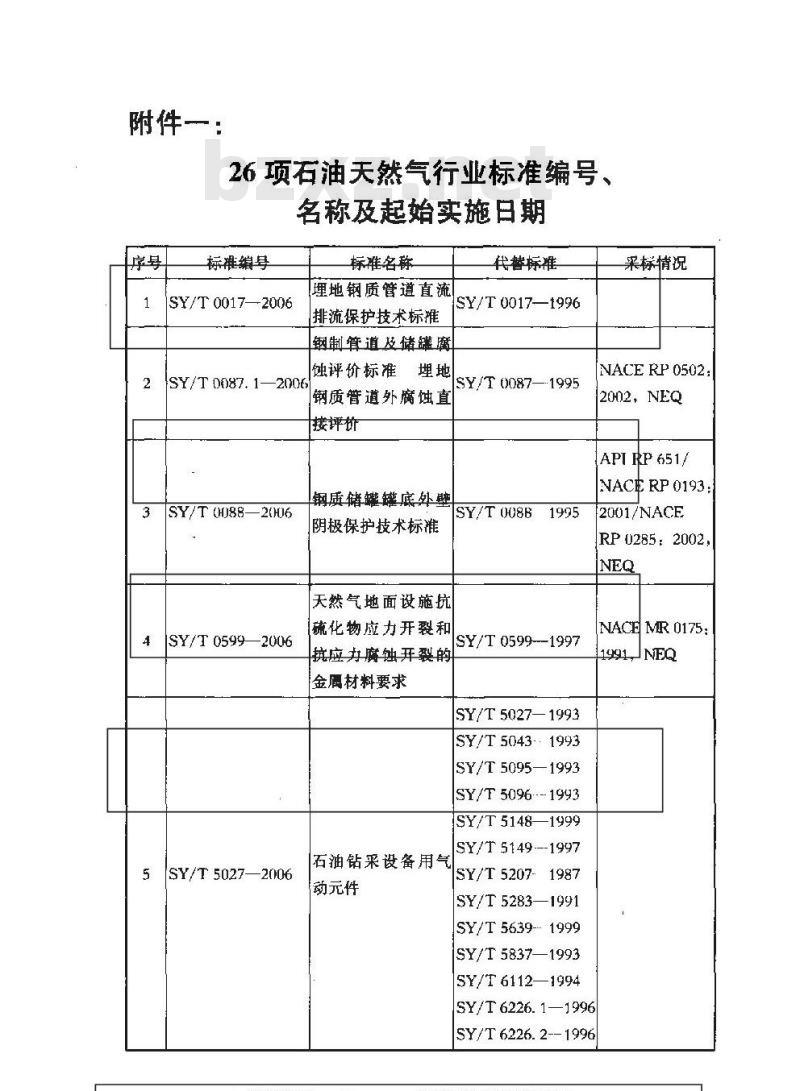

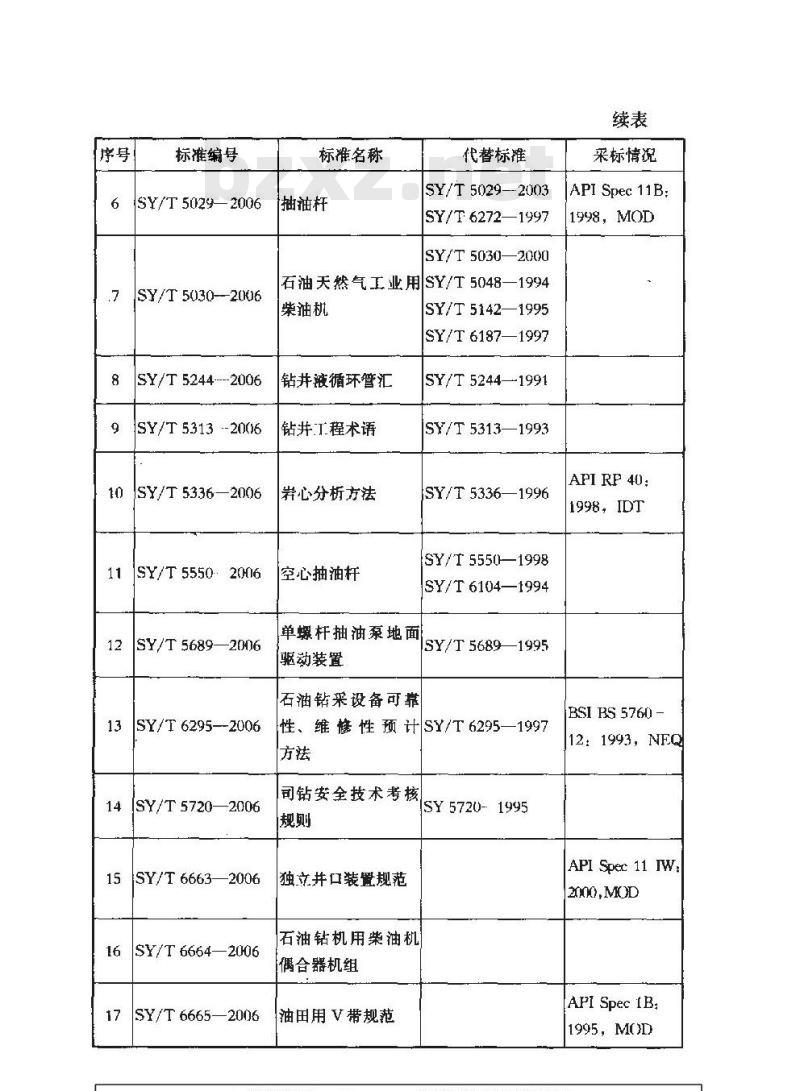

26项石油天然气行业标准编号、名称及起始实施日期
标准编号
SY/T 0017—2006
标准名称
代替标准
理地钢质管道直流
SY/T 0017—1996
排流保护技术标推
钢制管道及储罐腐
蚀评价标准埋地
ISY/T 0087. 1—2006
钢质管道外腐蚀直
接评价
钢质储罐罐底外
SY/T (H88—206
SY/T 0599—2006
SY/T 5027—2006
阴极保护技术标准
天然气地面设施抗
硫化物应力开裂和
抗应力腐蚀开裂的
金匾材料要求
石油钻采设备用气
动元件
SY/T 0087-1995
SY/T (HSB
SY/T 0599--1997
SY/T 5027—1993
SY/T 5043-. 1993
SY/T 5095—1993
SY/T 5096---1993www.bzxz.net
SY/T 51481999
SY/T $149 ---1997
SY/T 5207- 1987
SY/T 5283—1991
SY/T 5639--. 1999
SY/T 58371993
SY/T 6112—1994
SY/T 6226. 1—1996
采标情况
NACE RP 0502 :
2002，NEQ
API RP 651/
NACE RP 0193 :
2001/NACE
RP 0285: 2002.
NACE MR 0175 :
1991NFQ
SY/T 6226. 2--1996
标准编号
SY/T 50292006
SY/T 5030--2006
SY/T 5244.--2006
SY/T 5313 --2006
SY/T 53362006
SY/T 5550-2006
SY/T 5689—2006
SY/T 6295--2006
[SY/T 5720—2006
SY/T 6663—2006
SY/T 6664—2006
SY/T 6665—2006
标准名称
抽油杆
代替标
SY/T 5029--2003
SY/T 6272—1997
SY/T 5030—2000
石油天然气工业用SY/T5048—1994柴油机
钻井液循环管汇
钻井I程术语
岩心分析方法
空心抽油杆
SY/T 5142—1995
SY/T 61871997
SY/T 5244-1991
SY/T 5313—1993
SY/T 5336—1996
SY/T 5550—1998
SY/T 61041994
单螺杆抽油泵地面
SY/T 56891995
驱动装置
石油钻采设备可靠
性、维修性预计SY/T 6295一1997方法
司钻安全技术考核
独文井口装置规范
石油钻机用柴油机
偶合器机组
油田用V带规范
SY 5720-: 1995
采标情况
API Spec 11B:
1998,MOD
API RP 40:
1998,IDT
BSI BS 5760 -
12: 1993, NEQ
API Spec 11 IW
2000, MOD
API Spec IB:
1995,M0D
标雄编号
SY/T 6666 -.-2006
SY/T 6667—2006
SY/T 6668—2006
SY/T 6669---2006
22SY/T 6670—2006
SY/T6671-2006
SY/T 6672: 2006
SY/T6673—2006
SY/T 6674-2006
标准名称
石油天然气工业用
钢丝绳的选用和维
护的推荐作法
分流器系统设备及
作业推荐作法
游梁式描油机的安
装与润滑
端盖、联结件和旋
转接头规范
油气用消防站建设
石油设施电气设备
安装区域一级、
区、1区和2区区域
划分推荐作法
天然气处理厂保护
环境的推荐作法
常压与低压储罐通
风的推荐作法
密度测井刻度器校
准方法
代替标准
采标情况
API RP 9B:
2002, M0D
APIRP64:
2001IDT
APIRP11G:
1994，MOD
API Spec 6H:
1998,MOD
API RP 505 :
APTRP50:
1995,MOD
API Std 2000:
1998，IT
本标准是根据发改办工业［2004］872号文“关于下达《2004年行业标准项目计划》的通知”下达的任务，由西安长庆科技工程有限责任公司主编，中国石油天然气股份有限公司规划设计总院参加，对《钢制储罐罐底外壁阴极保护技术标准》SYT 0088一1995 进行修订而成的
本次修订参照了《地上石油储罐的阴极保护》APIRP651、《碳钢储罐罐底外壁阴极保护》NACERP0193：2001、《地下储罐系统的阴极保护》NACE RP0285：2002。本次修订是在广泛征求设计单位和相关单位的意见，并在总结了近十年来的实践经验和技术发展基础上进行的，本次修订版本除保留原标准行之有效的内容外，还参阅了国外相关技术标准补充了新的内容。本次修订增加了“术语”和“电绝缘”章节，修订了第5章、第6章、第10章，本标准从生效之日起，同时代替SY/T0088一1995。本标准由石油工程建设专业标准化委员会提出并归口。本标推主编单位：西安长庆科技工程有限责任公司。本标准参编单位：中国石油天然气股份有限公司规划设计总院。
本标准主要起草人：黄志、罗锋、胡建国、卢绮敏、黄桂柏。
本标推由西安长庆科技程有限责任公司负责解释。2
-般规定
阴极保护必要性的确定
阴极保护准则
明极保护系统的设计
设计前期资料
阴极保护方式的选择
强制电流系统
牺性阳极系统
阴极保护的测量
电绝缘
阻极保护系统的安装：
强制电流系统
牺性阳极系统
辅助设施的安装
干扰与防护
阴极保护系统的管理
10.1一般规定
阴极保护检测
阴极保护记录
标准用词和用语说明
钢质储罐罐底外壁阴极保护技术标准条文说明··261总
1.0.1为有效实施钢质储罐罐底外壁阴极保护，制定本标准。：1.0.2本标准适用于已建和新建的钢质储罐罐底外壁阴极保护。1.0.3钢质储罐罐底外壁的阴极保护，除执行本标准外，尚应符合国家现行有关标准（规范）的规定。2术～语
2.0. 1 电流需求量测试 current requrement tes从临时地床至被保护构筑物建立直流电流以确定阴极保护所需的电流量。
2.0.2外部构筑物foreign structure阴极保护系统以外的金属构筑物。2.0.3防渗膜村垫层antipermeationliner用来控制被储存介质的意外泄漏，紧贴地上储罐罐底外壁的非导电合成材料
2. 0. 4 辅助罐底replacement tank bottoms因现有储罐罐底腐蚀，在旧罐底上填充填料后安装的新罐底。
3一般规定
3.0.1储罐罐底宜采用强制电流系统，在条件许可的情况下可采用牺牲阳极。
3.0.2在钢质储罐罐底外壁阴极保护系统设计中，阴极保护电流总量宜根据工艺计算留有10%的裕量。3.0.3罐底辅助阳极的设计寿命应与被保护储罐的设计寿命相适应。
3.0.4设计阴极保护系统时，应注意保护系统与外部金属构筑物之间的干扰影响，并按《埋地钢质管道直流排流保护技术标准》SY/T0017的要求，采取相应的防护措施。3.0.5直流电源的最大输出电压与最大输出电流之比应大于阴极保护回路的总电阻。
3.0.6牺性阳极可兼作储罐的防雷防静电接地极。同时储罐的接地极不得使用与罐体相同或电极电位较正的铜质材料，宜为锌棒，锌带等材料。
3.0.7被保护的储罐应根据需要设置绝缘装置。4阴极保护必要性的确定
4.0.1在确定储罐阴极保护必要性之前，应根据需要调查以下条款：
1储罐设计和制造：
1）储罐基础设计。
2）总平面布置及罐区平面布置
3）建设日期。
4）地质结构、土壤性质和电阻率。5地下水位。
6）罐底防腐层及其类型。
7）维护，检修记录资料
8）防修膜或防渗垫层。
9）辅助罐底。
10）附近外部构筑物及直流于扰源。储罐内介质：
1）介质种类。
2）介质温度。
3）介质收发频率。
3已建储罐的腐蚀状况：
1）腐蚀速率记录。
2）附近储罐的腐蚀状况
3）类似建造的储罐腐蚀状况。
4）杂散电流腐蚀状况。
5附近储罐对地电位的分布，
4.0.2对新建储罐的罐底外壁除经详细调查确认不需阴极保护外，在设计中应采用阴极保护进行控制，并使储罐在使用期间得
