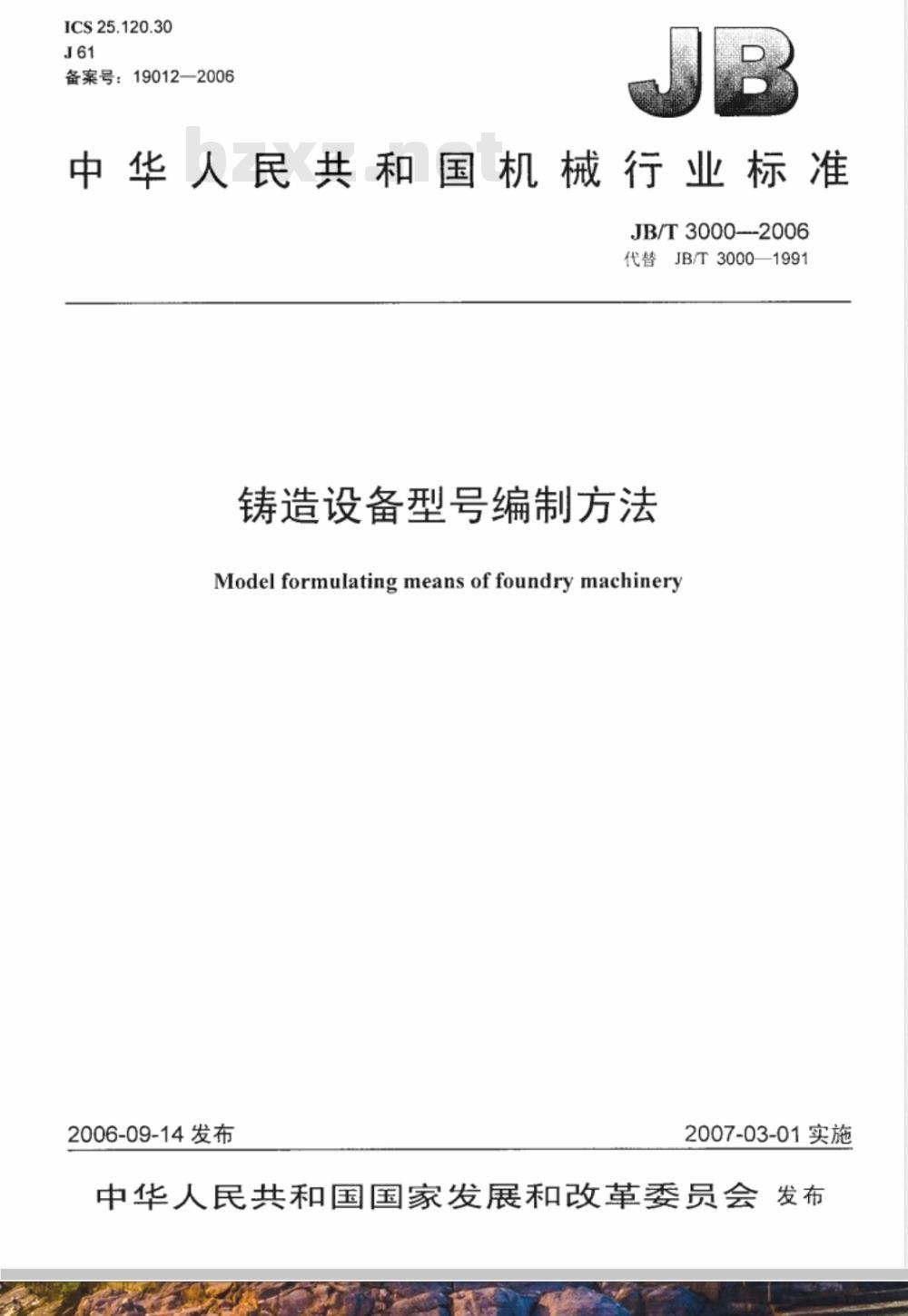

【机械行业标准(JB)】 铸造设备型号编制方法

ICS25.120.30
备案号：19012—2006
中华人民共和国机械行业标准
JB/T3000—-2006
代替JB/T3000—1991
铸造设备型号编制方法
Model formulatingmeansoffoundrymachinery2006-09-14发布bzxz.net
2007-03-01实施

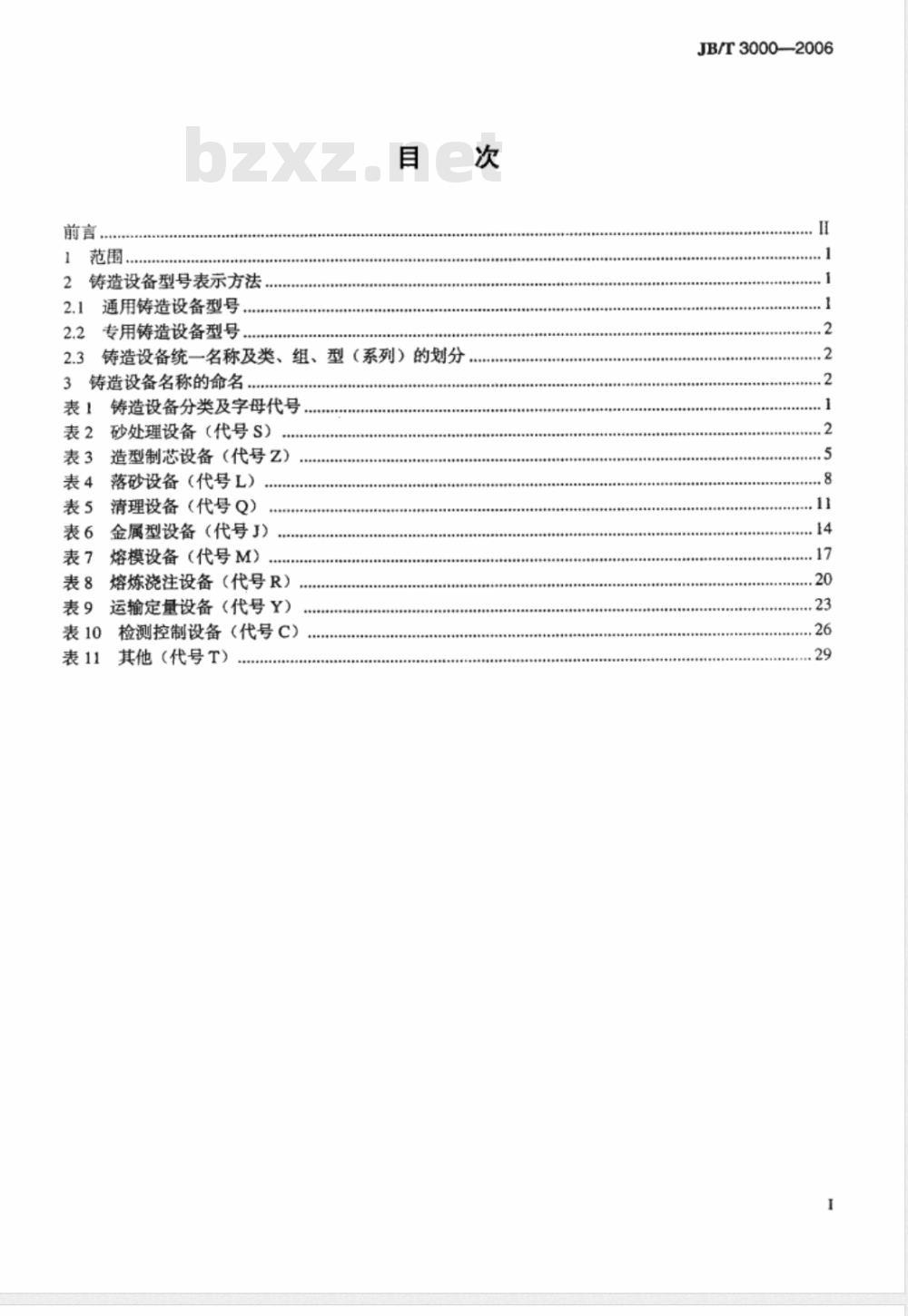

中华人民共和国国家发展和改革委员会发布前言
铸造设备型号表示方法
通用铸造设备型号
专用铸造设备型号
2.3铸造设备统一名称及类、组、型（系列）的划分3铸造设备名称的命名，
表1铸造设备分类及字母代号，
表2砂处理设备（代号S）
表3造型制芯设备（代号Z）
表4落砂设备（代号L）
表5清理设备（代号Q）
表6金属型设备（代号J）
表7熔模设备（代号M）
表8熔炼浇注设备（代号R），
表9运输定量设备（代号Y）
表10检测控制设备（代号C）
表11其他（代号T）
JB/T3000——2006
JB/T3000—2006

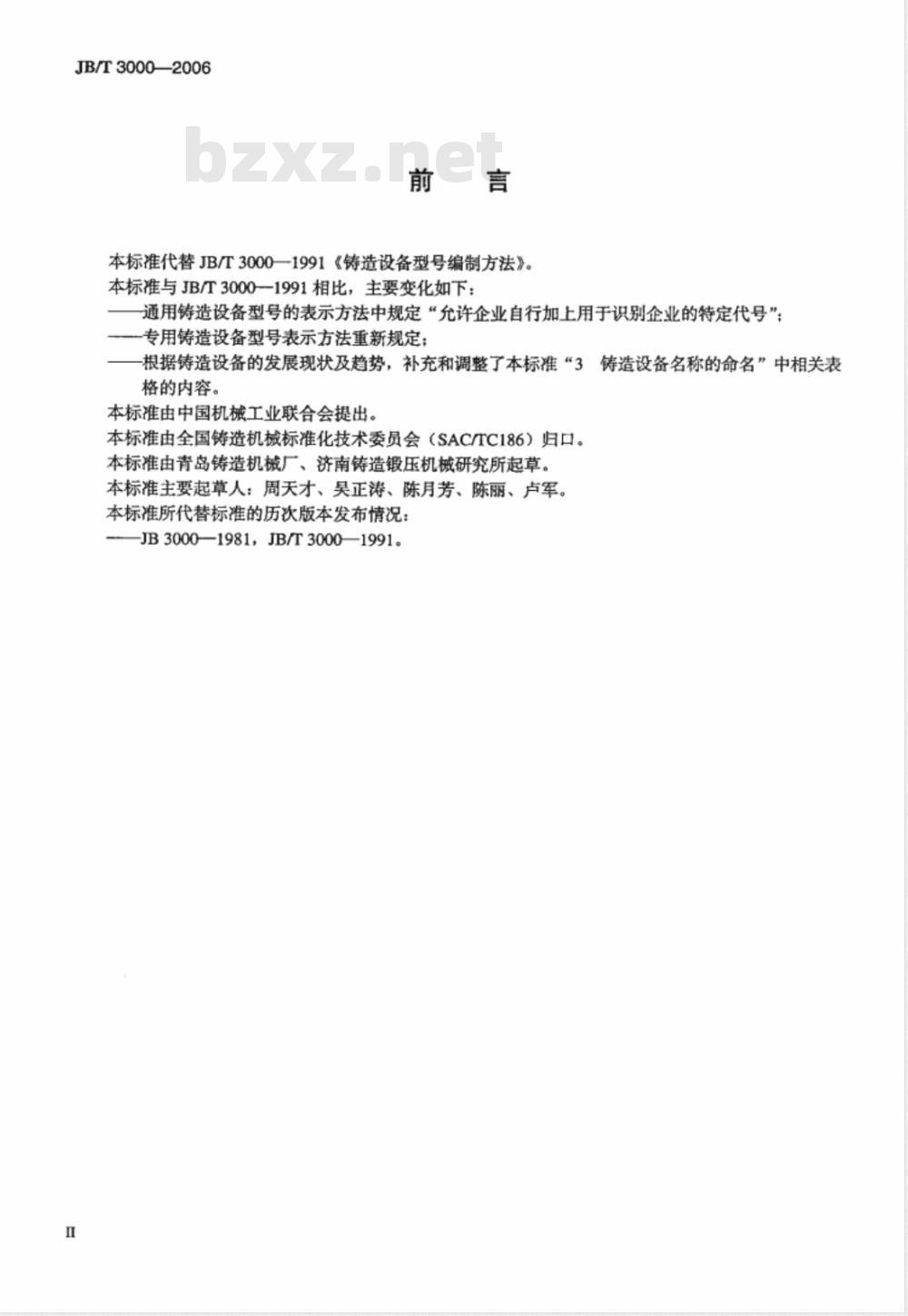

本标准代替JB/T3000一1991《铸造设备型号编制方法》。本标准与JB/T30001991相比，主要变化如下：通用铸造设备型号的表示方法中规定“允许企业自行加上用于识别企业的特定代号”；一专用铸造设备型号表示方法重新规定；根据铸造设备的发展现状及趋势，补充和调整了本标准“33铸造设备名称的命名”中相关表格的内容。
本标准由中国机械工业联合会提出。本标准由全国铸造机械标准化技术委员会（SACTC186）归口。本标准由青岛铸造机械厂、济南铸造锻压机械研究所起草。本标准主要起草人：周天才、吴正涛、陈月芳、陈丽、卢军。本标准所代替标准的历次版本发布情况：-JB3000—1981，JB/T3000—1991。I

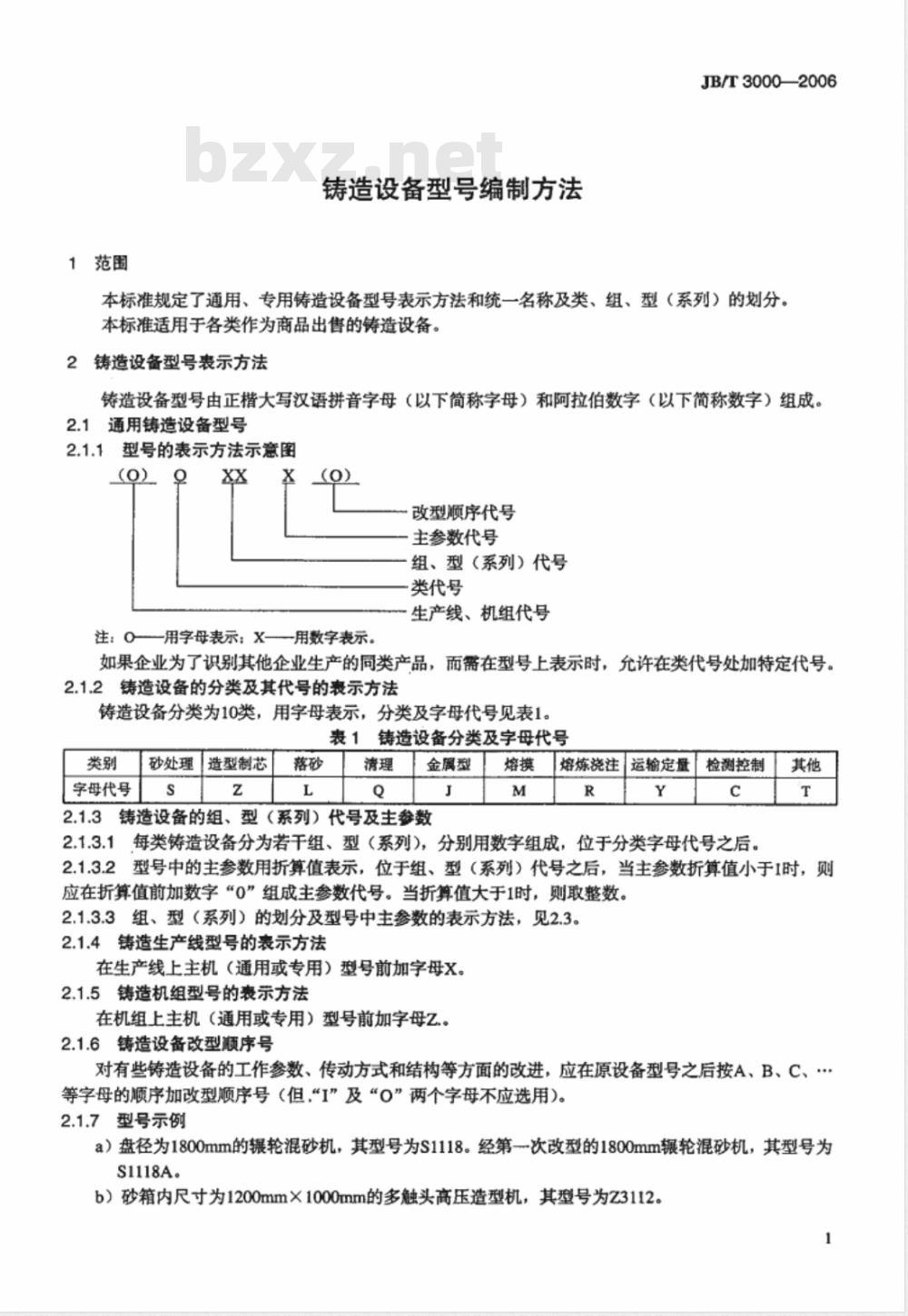

1范围
铸造设备型号编制方法
JB/T3000—2006
本标准规定了通用、专用铸造设备型号表示方法和统一名称及类、组、型（系列）的划分。本标准适用于各类作为商品出售的铸造设备。2铸造设备型号表示方法
铸造设备型号由正楷大写汉语拼音字母（以下简称字母）和阿拉伯数字（以下简称数字）组成。2.1通用铸造设备型号
2.1.1型号的表示方法示意图
改型顺序代号
主参数代号
组、型（系列）代号
类代号
生产线、机组代号
注：0用字母表示；X—用数字表示。如果企业为了识别其他企业生产的同类产品，而需在型号上表示时，允许在类代号处加特定代号。2.1.2铸造设备的分类及其代号的表示方法铸造设备分类为10类，用字母表示，分类及字母代号见表1。表1铸造设备分类及字母代号
字母代号
砂处理造型制芯
金属型
2.1.3铸造设备的组、型（系列）代号及主参数熔摸
熔炼浇注运输定量
检测控制
2.1.3.1每类铸造设备分为若干组、型（系列），分别用数字组成，位于分类字母代号之后。其他
2.1.3.2型号中的主参数用折算值表示，位于组、型（系列）代号之后，当主参数折算值小于1时，则应在折算值前加数字“0”组成主参数代号。当折算值大于1时，则取整数。2.1.3.3组、型（系列）的划分及型号中主参数的表示方法，见2.3。2.1.4铸造生产线型号的表示方法在生产线上主机（通用或专用）型号前加字母X。2.1.5铸造机组型号的表示方法
在机组上主机（通用或专用）型号前加字母乙.。2.1.6铸造设备改型顺序号
对有些铸造设备的工作参数、传动方式和结构等方面的改进，应在原设备型号之后按A、B、C、等字母的顺序加改型顺序号（但“I”及“O”两个字母不应选用）。2.1.7型号示例
a）盘径为1800mm的辗轮混砂机，其型号为S1118。经第次改型的1800mm辗轮混砂机，其型号为S1118A。
b）砂箱内尺寸为1200mm×1000mm的多触头高压造型机，其型号为Z3112。1
JB/T3000-2006

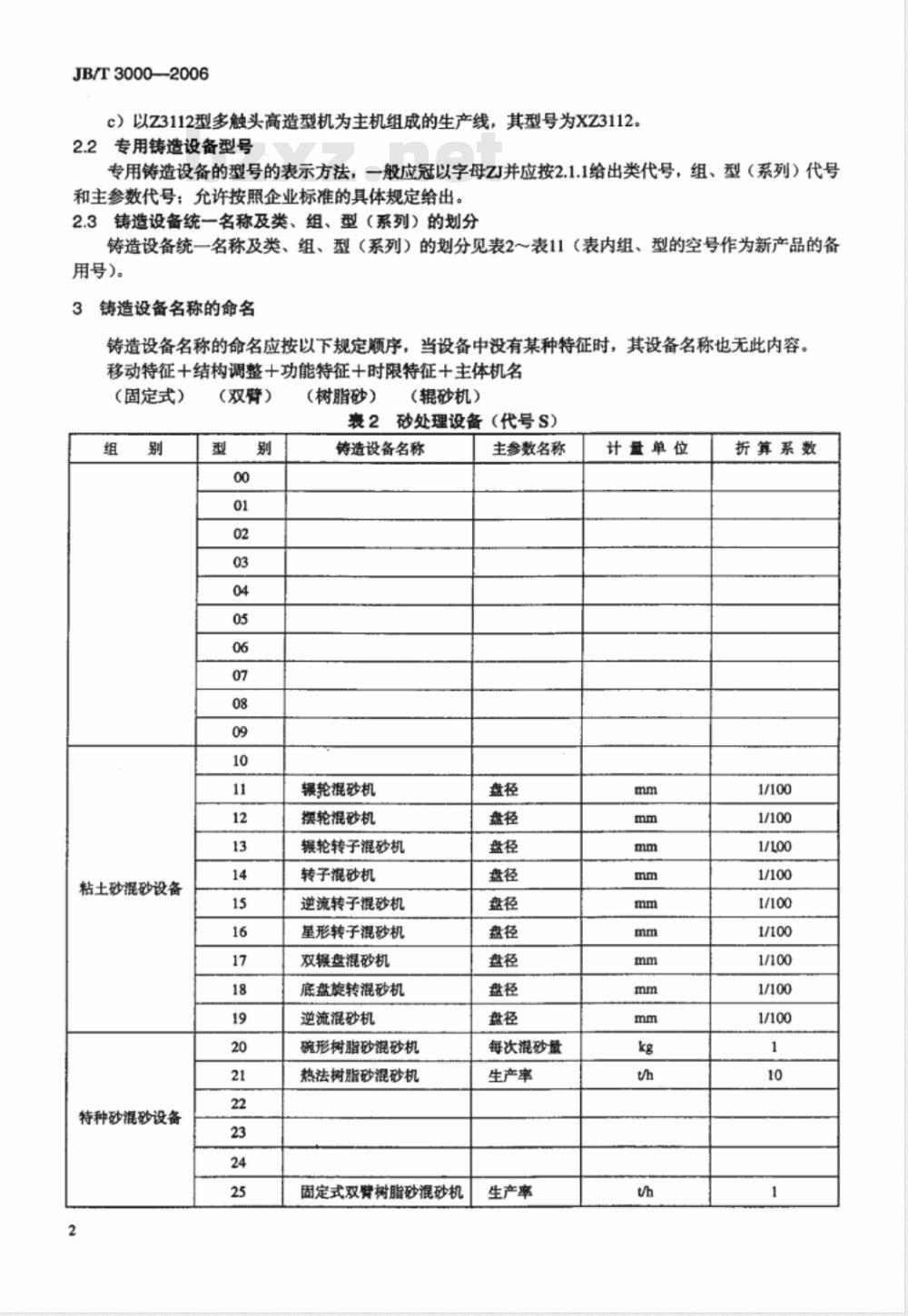

c）以Z3112型多触头高造型机为主机组成的生产线，其型号为XZ3112。2专用铸造设备型号
专用铸造设备的型号的表示方法，一般应冠以字母Z并应按2.1.1给出类代号，组、型（系列）代号和主参数代号；允许按照企业标准的具体规定给出。2.3
铸造设备统一名称及类、组、型（系列）的划分铸造设备统一名称及类、组、型（系列）的划分见表2～表11（表内组、型的空号作为新产品的备用号)。
铸造设备名称的命名
铸造设备名称的命名应按以下规定顺序，当设备中没有某种特征时，其设备名称也无此内容。移动特征十结构调整十功能特征十时限特征十主体机名（固定式）
粘土砂混砂设备
特种砂混砂设备
（双臂）
(树脂砂）
（辊砂机）
表2砂处理设备（代号S）
铸造设备名称
轮混砂机
摆轮混砂机
轮转子混砂机
转子混砂机
逆流转子混砂机
星形转子混砂机
双辗盘混砂机
底盘旋转混砂机
逆流混砂机
碗形树脂砂混砂机
热法树脂砂混砂机
固定式双臂树脂砂混砂机
主参数名称
每次混砂量
生产率
生产率
计量单位
折算系数
特种砂混砂设备
松砂、破碎设备
筛砂设备
砂再生设备
原材料处理设备
表2(续）
铸造设备名称
移动式双臂树脂砂混砂机
带式松砂机
叶片松砂机
梳式松砂机
双轮松砂破碎机
锤式破碎机
片击式破碎机
反击式破碎机
振动式破碎机
滚筒筛砂机
滚简破碎筛砂机
复合破碎筛砂机
惯性直线握动筛砂机
惯性圆振动筛砂机
摆动筛砂机
旋报筛砂机
球磨式砂再生装置
离心式砂再生装置
报动式砂再生装置
气流式砂再生装置
主参数名称
生产率
生产率
生产率
相配带宽
相配带宽
生产率
生产率
生产率
生产率
生产率
生产率
生产率
生产率
生产率
生产率
生产率
计量单位
JB/T3000——2006
折算系数
JB/T3000—2006
原材料处理设备
旧砂冷却设备
磁分离设备
表2(续）
铸造设备名称
三回程滚简烘砂装置
卧式报动沸腾烘砂装置
立式报动沸腾烘砂装置
轮摄机
固定式沸腾冷却装置
双盘搅拌冷却机
振动沸腾冷却装置
冷却提升机
水冷式冷却装置
电磁分离滚简
电磁带轮
带式电磁分离机
滚筒磁选机
永磁分离滚简
永磁带轮
带式永磁分离机
主参数名称
生产率
生产率
生产率
辗轮直径
生产率
生产率
生产率
生产率
生产率
工作宽度
相配宽度
滚简有效长度
工作宽度
相配宽度
计量单位
折算系数
震压造型机
震实造型机
压实造型机
表3造型制芯设备（代号Z）
铸造设备名称
脱箱微震压实造型机
顶箱微震压实造型线
展实台
翻台震实造型机
顶箱震实造型机
转台震实造型机
机械震实台
多触头高压造型机
水平分型脱箱压实造型机
主参数名称
砂箱内尺寸（长度）
砂箱内尺寸（长度）
有效负荷
砂箱内尺寸（长度）
砂箱内尺寸（长度）
砂箱内尺寸（长度）
有效负荷
砂箱内尺寸（长度）
分型面尺寸（长度）
JB/T3000—2006
计量单位折算系数
JB/T3000—2006
压实造型机
气力紧实、射压
造型线
抛砂机
裹3(续)
铸造设备名称
差动压实造型机
悬臂顶箱压实造型机
悬臂翻转压实造型机
垂直分型无箱射压造型机
水平分型脱箱射压造型机
垂直分型无箱射压造型机
吹气压实造型线
气流冲击造型机
固定式自动砂抛砂机
固定式抛砂机
主参数名称
砂箱内尺寸（长度）
砂箱内尺寸（长度）
砂箱内尺寸（长度）
砂型尺寸（长度）
砂型尺寸（长度）
砂型尺寸（长度）
砂箱内尺寸（长度）
砂箱内尺寸（长度）
生产率
生产率
计量单位
折算系数
抛砂机
起模（芯）机
制芯机
壳型（芯）机
表3（续）
铸造设备名称
移动式单轨抛砂机
移动式双轨抛砂机
移动式单轨自硬砂抛砂机
移动式双轨自硬砂抛砂机
滚筒起模机
翻台起模机
顶箱起模机
转台起模机
多用射芯机
冷芯盒射芯机
射芯机
热芯盒射芯机
翻台凝实制芯机
翻斗壳型机
旋转壳芯机
底吹壳芯机
主参数名称
生产率
生产率
生产率
生产率
砂箱内尺寸（长度）
砂箱内尺寸（长度）
砂箱内尺寸（长度）
砂箱内尺寸（长度）
最大芯重
射芯头有效容积
最大芯重
最大芯重
芯盒内尺寸（长度）
尧型尺寸（长度）
加热板宽度
加热板宽度
JB/T3000—2006
计量单位
折算系数
JB/T3000-2006
振动落砂机
振动输送落砂机
滚简落砂机
表4落砂设备（代号L）
铸造设备名称
偏心振动落砂机
惯性振动落砂机
冲击式惯性振动落砂机
惯性振动输送落砂机
滚筒冷却落砂机
主参数名称
有效负荷
有效负荷
有效负荷
有效负荷
渡简内径
计量单位
折算系数
