【国家标准(GB)】 绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求

ICS 29. 035. 99

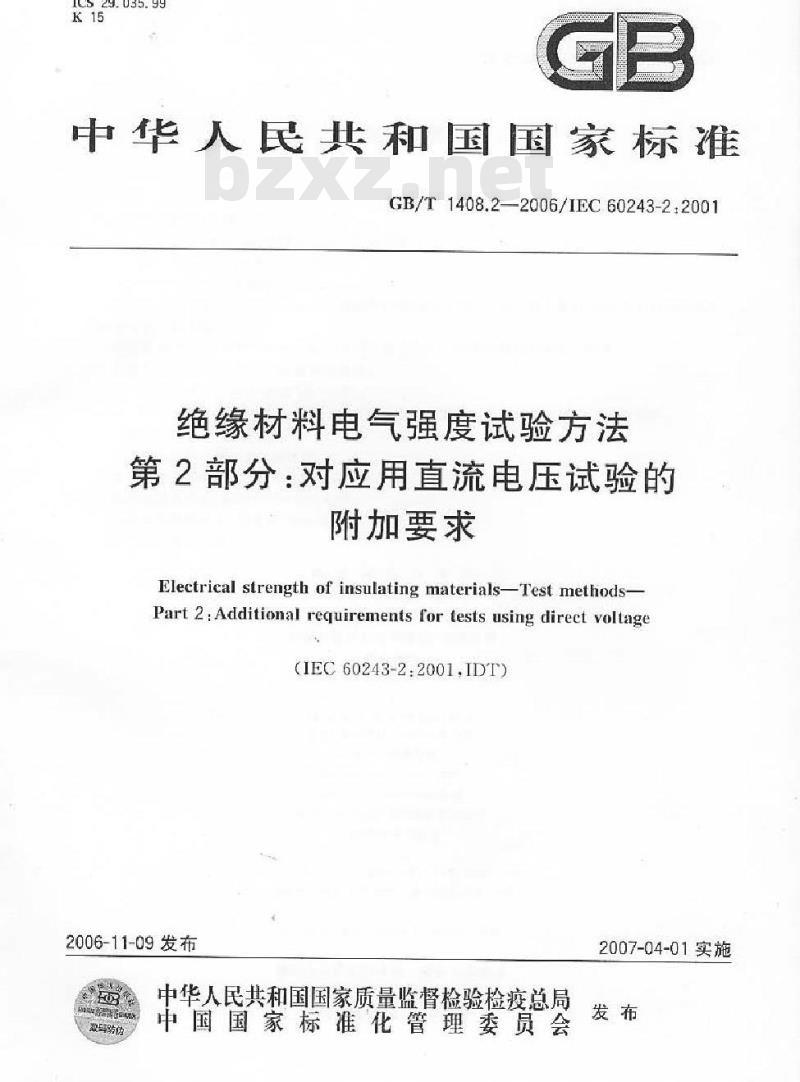

中华人民共和国国家标准
GB/T1408.2—2006/IEC60243-2.2001绝缘材料电气强度试验方法
第2部分：对应用直流电压试验的附加要求
Electrical strength of insulating materials-Test methods-Part 2:Additional requirements for tests using direct voltage(IEC60243-2.2001,IDT)
2006-11-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-04-01实施

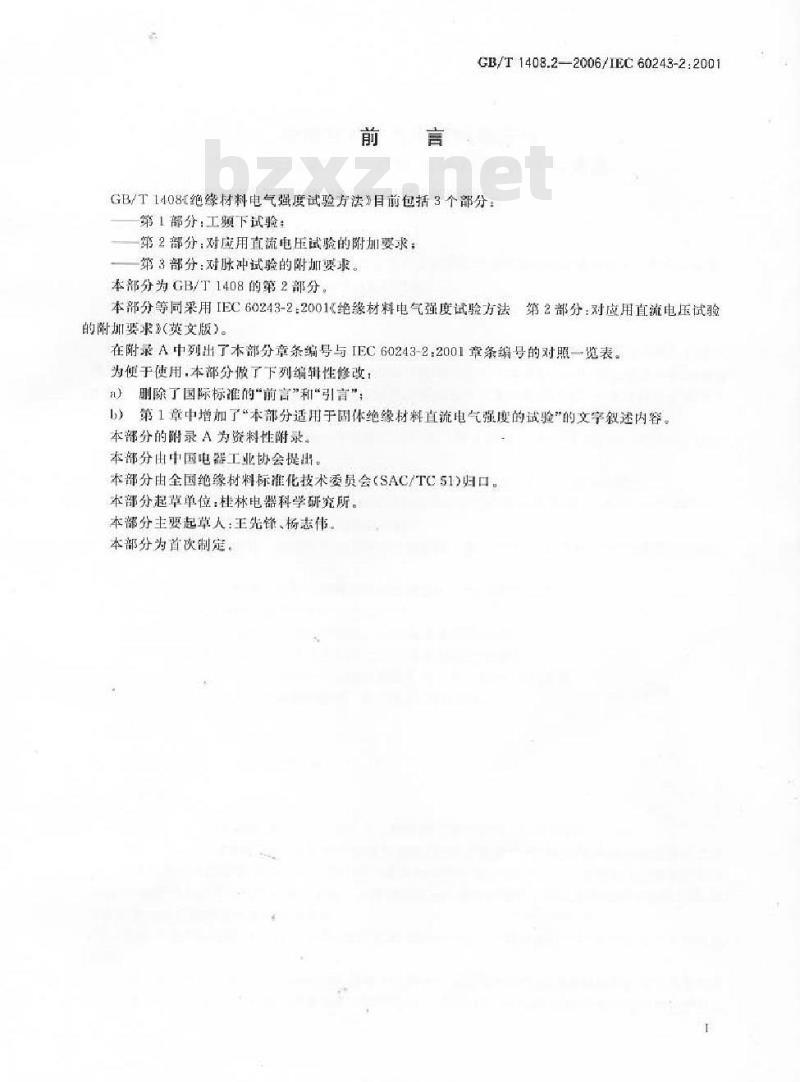

CB/T1408.2-2006/IEC60243-2:2001GB/T1408α绝缘材料电气强度试验方法》目前包括3个部分：第1部分：工题下试验：
第2部分：对应用直流电压试验的附加要求；第3部分：对脉冲试验的附加要求。本部分为GB/T1408的第2部分。
本部分等同采用IEC60243-2.2001<绝缘材料电气强度试验方法第2部分：对应用直流电压试验的附加要求（英文版）。
在附录A中列出了本部分章条编号与IEC60243-2：2001章条编号的对照一览表。为便于使用，本部分做了下列编辑性修改：删除了国际标准的“前言”和“引言”，a
b）第1章中增加了“本部分适用于固体绝缘材料直流电气强度的试验“的文字叙述内容。本部分的附录A为资料性附录。
本部分由中国电器工业协会提出。本部分由全国绝缘材料标雅化技术委员会（SAC/TC51)归口。本部分起草单位：桂林电器科学研究所。本部分主要起草人王先锋、杨志伟本部分为首次制定。
1范围
GB/T1408.2—2006/1EC60243-2:2001绝缘材料电气强度试验方法bzxZ.net
第2部分：对应用直流电压试验的附加要求本部分对GB/个1408.1-2006补充了在直流电压应力作用下测定固体绝缘材料电气强度的要求本部分适用于固体绝缘材料直流电气强度的试验。2规范性引用文件
下列文件中的条款通过GB/T1408的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1408.1一2006绝缘材料电气强度试验方法第1部分：工频下试验（IEC60243-1：1998，IDT)
GB/T1981.2—2003电气绝缘用漆第2部分：试验方法（IEC60464-2：2001,IDT）GB/T10580-2003固体绝缘材料在试验前和试验时采用的标准条件（IEC60212：1971.IDT）ISO293：1986塑料热塑性材料压模塑试样ISO294-1：1996塑料热塑性材料试样的注模塑法第1部分：一般原则，多用途模塑件及条形试择
ISO294-3：1996塑料热塑性材料试样的注模塑法第3部分：小板ISO295：1991塑料热固性材料压模塑试样ISO10724:1994塑料热固性模塑料注塑成型多用途试样IEC60296：2003变压器和开关用的未使用过的矿码物绝缘油规范TEC60455-2：1998电气绝缘用树脂基反应复合物第2部分：试验方法IEC60674-2:1988
电气用塑料薄膜第2部分：试验方法3定文
见GB/T1408.1-2006的第3章，
4试验的意义
当应用直流电压试验时，除GB/T1408.1一2006第4章要求外，还应考虑以下各点。4.1对某一种非均质试样，在交流电压下是通过阻抗（主要是电容性的）决定在试样内的电压应力分布。随若直流电压的增加，电压分布可能仍然主要由电容性决定，但部分与升压速度有关，在施加恒定电压后，电阻性的电压分布呈现稳定状态。选择直流或者交流电压取决于拟采用的击穿试验的目的，在某种程度上还取决于材料被应用的场合。4.2在施加直流电压时，产生下列电流：电容电流、电吸收电流、泄霸电流以及在菜种情况下局部放电电流。
此外，对含有不同层或不均匀的材料，在整个或样上的电压分布还受到固相反极性电荷而引起的界面极化影响。极性相反的电荷可积聚在界面的两边，并产生足够大的局部电场，从而引起试样局部放电GB/T1408.2—2006/1EC60243-2:2001或击穿。
4.3对大多数材料直流击穿电压高于工频击穿电压的峰值：对许多材料，特别是那些不均质材料，直流击穿电压会比交流击穿电压高三倍或更多5电极和试样
见 GB/T 1408. 1—2006 第 5章。6试验前的条件处理
见 GB/T 1408.1-2006第 6章
7周围媒质
见GB/T1408.1—2006
电气设备
8.1电源
件的电源捷供施加于两电极的试验电压应由具有下列参
8.1.1可选择正或负极主电压，其个电极应接地。
于50%击穿电压值的整个范围内，试验电压上的交变电压波纹应不超过试验8.1.2在试验电用值大
电压的2%试验
应没有超过
当试验电容量画
武样时，有必要附力
引发击穿的智态能工
能平滑均匀地从
8.1.3控彻电压装
应能控制在规定速变的！
要20%以内
在菜一选择速度下
压的控制
8.1.4应使用电流电路
加电压的情态或其他波动
00pF)与电报并美，以减少过早
并具有所要求的压遇度。升压速度调节到最大试验电日
个阶医量应不超过预期击穿电日的2%，优选能升的链
圣来切断直流电压源
注：对评多材料，在能试验电
主后的相当长的时同内在整个试样主流电压源的工额电器
地，其时间等于展
会导至
出中民动电话
加总充电时间，以确保电商
压降年到
能继续有在着产险电压，切断接到直于这个层国，步真将两电极短路井接我样，有必要保持短路状态工h或更长。对某熙大的中
达中联，以防止试样发生击穿时对高压电原造成员环并尽可能限制对试8.1.5最好应用限流电阻导
样上电极造成损坏。最大允求演导政决于被试材料以及允许的对电极造成提坏的程度。生：应用某一种很高值的电阻器可能导致击案电压比应用低值电阻薪的那些击单电压高。8.1.6当进行的试验是以电流值或是以电流的增加值为击穿判断标准时，应具有测量通过试样的电流的装置。
8.2电压测量
应在电极两端测量所施加的电压，并满足GB/T1408.1一2006第8章的其他要求。9程序
见GB/T 1408.1-2006第9章。
10升压方式
除非另有规定应按GB/T1408.1一2006的10.1（短时试验）.10.3或10.5（慢速和很慢速升压）或10.6检查试验）施加电压。

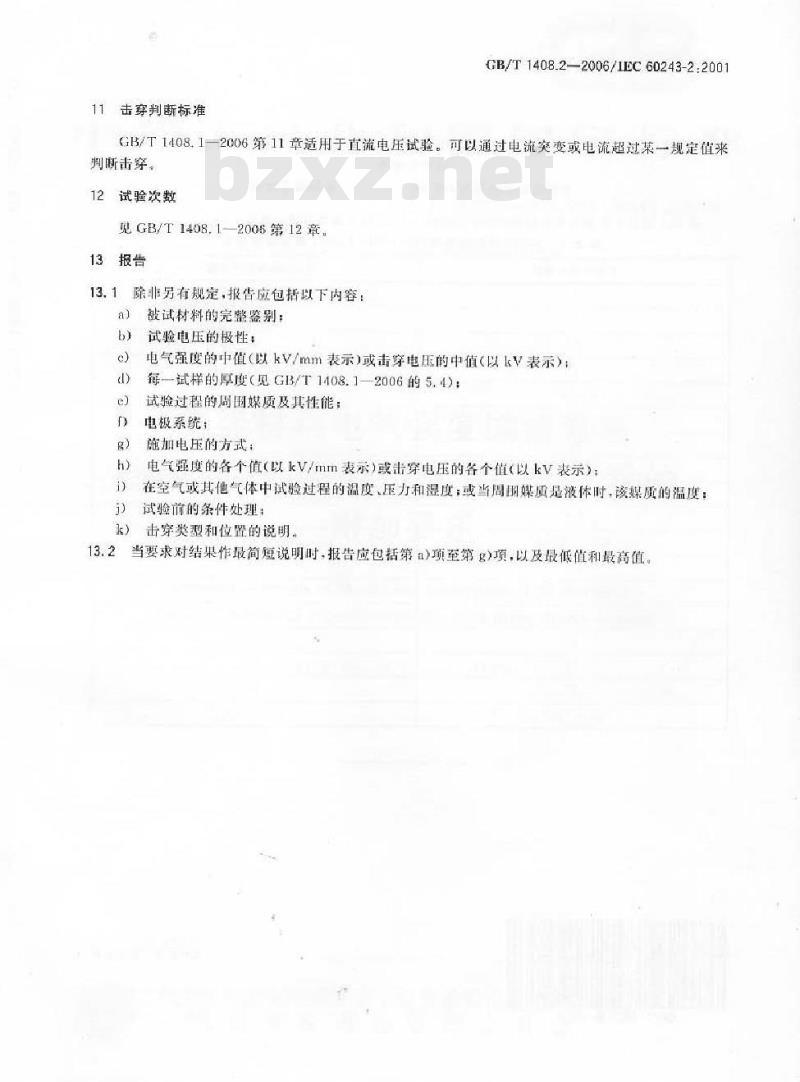

11击穿判断标准
GB/T1408.2—2006/1EC60243-2:2001GB/T1408.1一2006第11章适用于直流电压试验。可以通过电流突变或电流超过集一规定值来判断击穿。
12试验次数
见GB/T1408.1-2006第12章，
13报告
13.1除非另有规定，报告应包括以下内容：a)
被试材料的完整鉴别：
试验电压的极性：
电气强度的中值（以kV/mm表示）或击穿电压的中值（以kV表示）：每—试样的厚度（见GB/T1408.1—2006的5.4)：试验过程的周围媒质及其性能：电极系统，
施加电压的方式；
电气强度的各个值（以kV/mm表示）或击穿电压的各个值（以kV表示）：在空气或其他气体中试验过程的温度，压力和湿度：或当周国媒质是液体时，该媒质的温度：试验前的条件处理；
）击穿类型和位暨的说明。
当要求对结果作最简短说明时，报告应包括第a）项至第g项，以及最低值和最高值13.2
GB/T1408.2—2006/IEC60243-2:2001附录A
（资料性附录）
本部分章条编号与IEC60243-2:2001章条编号对照表A1给出了本部分章条编号与1EC60243-2:2001章条编号对照一览表。表A.1本部分章条编号与IEC60243-2:2001章条编号对照本部分章条编号
8.1.18.1, 6
13.1-13.2
GB/T1408.2-2006
对应国际标准章条编号
7.1.1~7.1. 6
12. 1~12. 2
版权专有傻权必究
书号：155066·1-29065
定价：
