【国家标准(GB)】 机动车用液化石油气钢瓶定期检验与评定

ICS23.020.30
中华人民共和国国家标准
GB20561—2006
机动车用液化石油气钢瓶定期检验与评定Periodic inspection and evaluation of steel gas cylinders forthe liquefied petroleum gas for vehicles2006-09-12发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2007-04-01实施

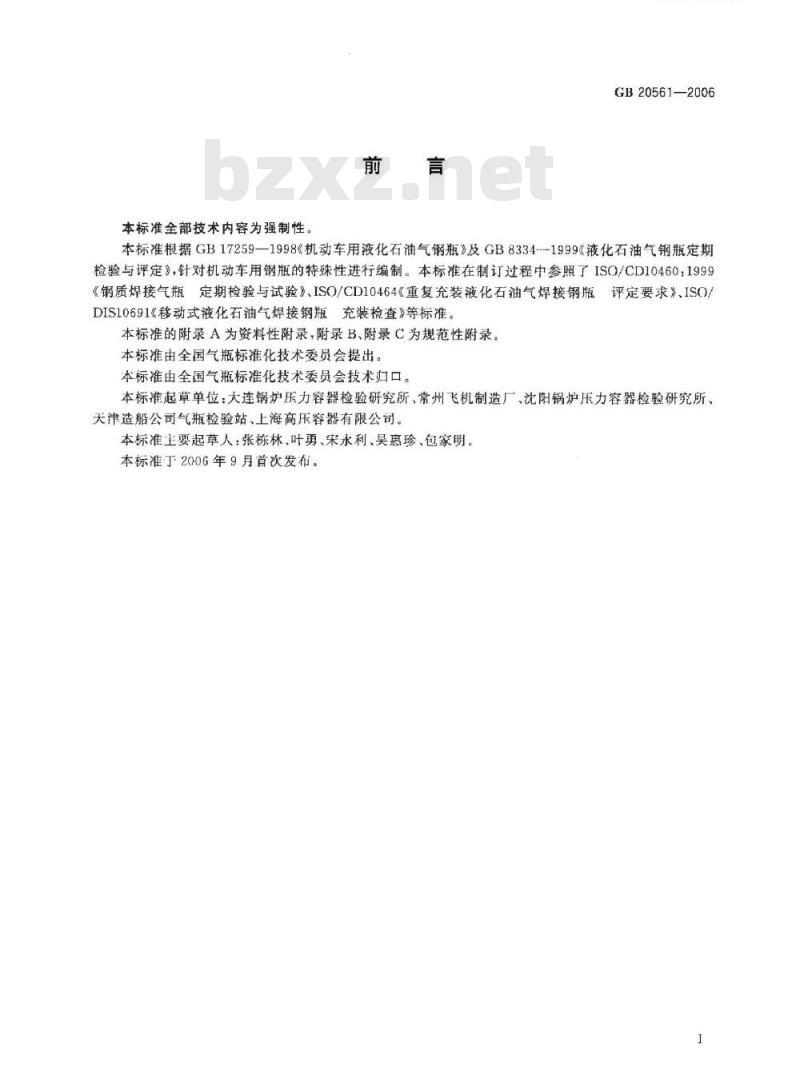

本标准全部技术内容为强制性。前言
KAoNrKAca
GB20561—2006
本标准根据GB17259—1998《机动车用液化石油气钢瓶》及GB8334-1999《液化石油气钢瓶定期检验与评定》，针对机动车用钢瓶的特殊性进行编制。本标准在制订过程中参照了ISO/CD10460：1999《钢质焊接气瓶定期检验与试验》、ISO/CD10464《重复充装液化石油气焊接钢瓶评定要求》、ISO/
DIS10691《移动式液化石油气焊接钢瓶充装检查》等标准本标准的附录A为资料性附录，附录B、附录C为规范性附录。本标准由全国气瓶标准化技术委员会提出。本标推由全国气瓶标准化技术委员会技术妇口。本标准起草单位：大连锅炉压力容器检验研究所、常州飞机制造厂、沈阳锅炉压力容器检验研究所、天津造船公司气瓶检验站、上海高压容器有限公司。本标准主要起草人：张栋林、叶勇、宋永利、吴惠珍、包家明。本标准丁于2006年9月首次发布。I

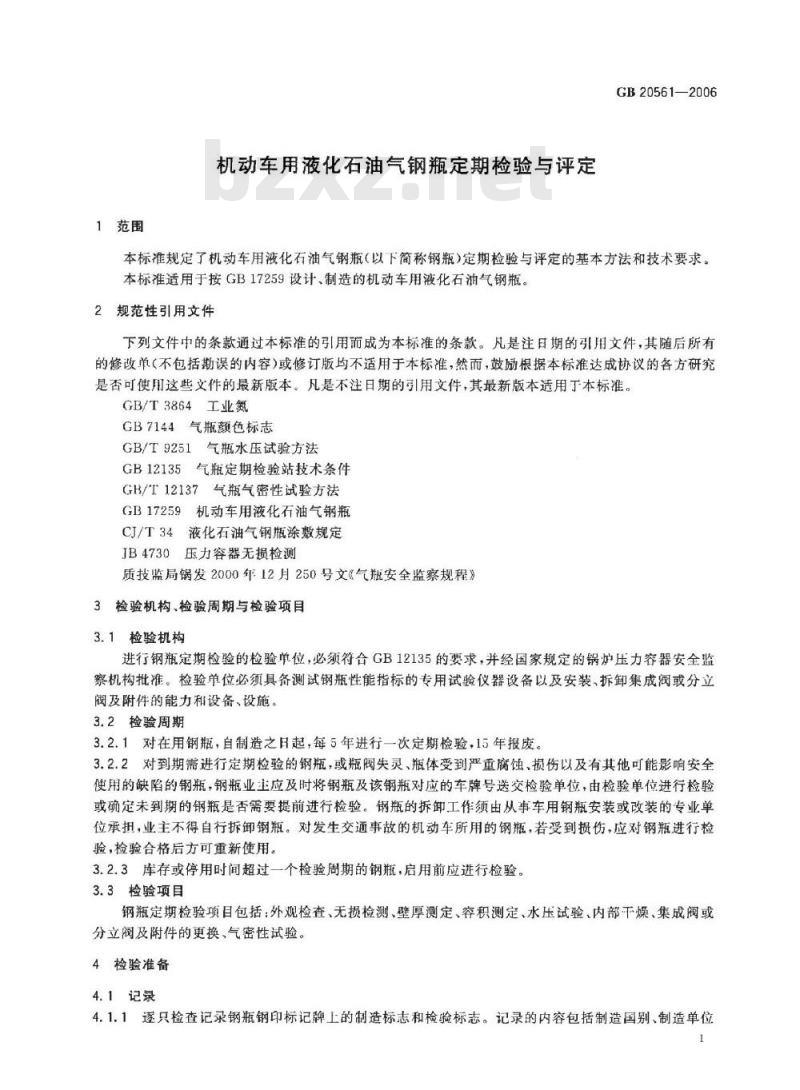

1范围
机动车用液化石油气钢瓶定期检验与评定GB20561—2006
本标准规定了机动车用液化石油气钢瓶（以下简称钢瓶）定期检验与评定的基本方法和技术要求。本标准适用于按GB17259设计、制造的机动车用液化石油气钢瓶。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3864工业氮
GB7144气瓶颜色标志
GB/T9251气瓶水压试验方法下载标准就来标准下载网
GB12135气瓶定期检验站技术条件GB/T12137气瓶气密性试验方法
GB17259机动车用液化石油气钢瓶CJ/T34液化石油气钢瓶涂敷规定JB4730压力容器无损检测
质技监局锅发2000年12月250号文《气瓶安全监察规程》3检验机构、检验周期与检验项目3.1检验机构
进行钢瓶定期检验的检验单位，必须符合GB12135的要求，并经国家规定的锅炉压力容器安全监察机构批准。检验单位必须具备测试钢瓶性能指标的专用试验仪器设备以及安装，拆卸集成阀或分立阀及附件的能力和设备、设施。3.2检验周期
3.2.1对在用钢瓶，自制造之目起，每5年进行一次定期检验，15年报废。3.2.2对到期需进行定期检验的钢瓶，或瓶阀失灵、瓶体受到严重腐蚀、损伤以及有其他可能影响安全使用的缺陷的钢瓶，钢瓶业主应及时将钢瓶及该钢瓶对应的车牌号送交检验单位，由检验单位进行检验或确定未到期的钢瓶是否需要提前进行检验。钢瓶的拆卸工作须由从事车用钢瓶安装或改装的专业单位承担，业主不得自行拆卸钢瓶。对发生交通事故的机动车所用的钢瓶，若受到损伤，应对钢瓶进行检验，检验合格后方可重新使用。3.2.3库存或停用时间超过一个检验周期的钢瓶，启用前应进行检验。3.3检验项目
钢瓶定期检验项目包括：外观检查、无损检测、壁厚测定、容积测定、水压试验、内部干燥、集成阀或分立阀及附件的更换、气密性试验。4检验准备
4.1记录
4.1.1逐只检查记录钢瓶钢印标记牌上的制造标志和检验标志。记录的内容包括制造国别、制造单位GB20561—2006
TTKANTKAca-

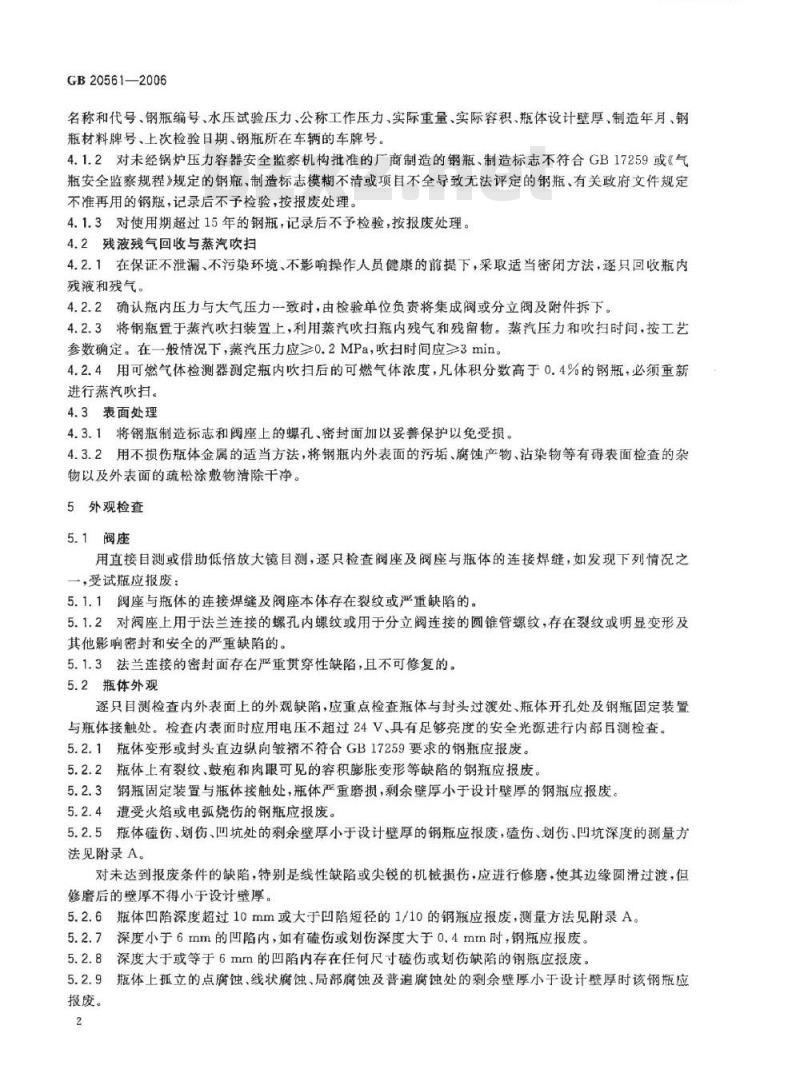

名称和代号、钢瓶编号、水压试验压力、公称工作压力、实际重量、实际容积、瓶体设计壁厚、制造年月、钢瓶材料牌号、上次检验日期、钢瓶所在车辆的车牌号。4.1.2对未经锅炉压力容器安全监察机构批准的厂商制造的钢瓶、制造标志不符合GB17259或《气瓶安全监察规程》规定的钢瓶、制造标志模糊不清或项目不全导致无法评定的钢瓶、有关政府文件规定不准再用的钢瓶，记录后不子检验，按报废处理。4.1.3对使用期超过15年的钢瓶，记录后不予检验，按报废处理。4.2残液残气回收与蒸汽吹扫
4.2.1在保证不泄漏、不污染环境、不影响操作人员健康的前提下，采取适当密闭方法，逐只回收瓶内残液和残气。
4.2.2确认瓶内压力与大气压力一致时，由检验单位负责将集成阀或分立阀及附件拆下。4.2.3将钢瓶置于蒸汽吹扫装置上，利用蒸汽吹扫瓶内残气和残留物。蒸汽压力和吹扫时间，按工艺参数确定。在一般情况下，蒸汽压力应≥0.2MPa，吹扫时间应≥3min。4.2.4用可燃气体检测器测定瓶内吹扫后的可燃气体浓度，凡体积分数高于0.4%的钢瓶，必须重新进行蒸汽吹扫。
4.3表面处理
4.3.1将钢瓶制造标志和阀座上的螺孔，密封面加以要善保护以免受损。4.3.2用不损伤瓶体金属的适当方法，将钢瓶内外表面的污垢、腐蚀产物、沾染物等有碍表面检查的杂物以及外表面的疏松涂敷物清除干净。5外观检查
5.1阀座
用直接目测或借助低倍放大镜目测，逐只检查阀座及阀座与瓶体的连接焊缝，如发现下列情况之，受试瓶应报废：
5.1.1阀座与瓶体的连接焊缝及阀座本体存在裂纹或严重缺陷的。5.1.2对阀座上用于法兰连接的螺孔内螺纹或用于分立阀连接的圆锥管螺纹，存在裂纹或明显变形及其他影响密封和安全的严重缺陷的。5.1.3法兰连接的密封面存在严重贯穿性缺陷，且不可修复的。5.2瓶体外观
逐只目测检查内外表面上的外观缺陷，应重点检查瓶体与封头过渡处、瓶体开孔处及钢瓶固定装置与瓶体接触处。检查内表面时应用电压不超过24V、具有足够亮度的安全光源进行内部目测检查。5.2.1瓶体变形或封头直边纵向皱播不符合GB17259要求的钢瓶应报废。5.2.2瓶体上有裂纹、鼓疱和肉眼可见的容积膨胀变形等缺陷的钢瓶应报废。5.2.3钢瓶固定装置与瓶体接触处，瓶体严重磨损，剩余壁厚小于设计壁厚的钢瓶应报废。5.2.4遭受火焰或电弧烧伤的钢瓶应报废。5.2.5瓶体磕伤、划伤、凹坑处的剩余壁厚小于设计壁厚的钢瓶应报废，磕伤、划伤、凹坑深度的测量方法见附录A。
对未达到报废条件的缺陷，特别是线性缺陷或尖锐的机械损伤，应进行修磨，使其边缘圆滑过渡，但修磨后的壁厚不得小手设计壁厚。5.2.6瓶体凹陷深度超过10mm或大于凹陷短径的1/10的钢瓶应报废，测量方法见附录A。5.2.7深度小于6mm的凹陷内，如有磕伤或划伤深度大于0.4mm时，钢瓶应报废。5.2.8深度大于或等于6mm的凹陷内存在任何尺寸磕伤或划伤缺陷的钢瓶应报废。5.2.9瓶体上孤立的点腐蚀、线状腐蚀、局部腐蚀及普遍腐蚀处的剩余壁厚小于设计壁厚时该钢瓶应报废。
5.2.10因腐蚀严重，无法判断腐蚀程度的钢瓶应报废。5.3焊缝外观
GB20561—2006
焊缝外观检查必须逐只进行，对钢瓶纵焊缝与环焊缝交接处的外观质量，应作重点检验。对焊缝超高，焊缝两侧有飞溅物，可进行修磨并圆滑过渡至母材。凡存在下列缺陷之一者按报废处理：5.3.1纵焊缝多于一条，对接环焊缝多于两条。5.3.2受压元件上的焊缝及其热影响区存在裂纹、气孔、弧坑、夹渣、未熔合或咬边等危害钢瓶安全使用的缺陷：

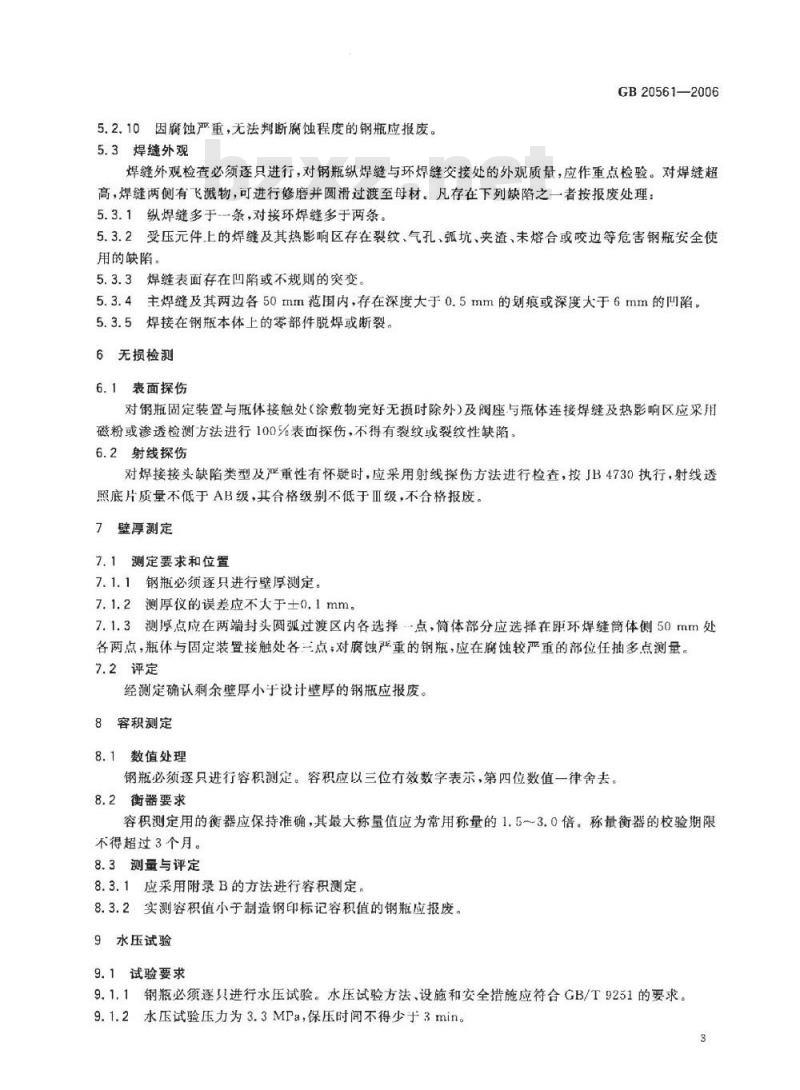

5.3.3焊缝表面存在凹陷或不规则的突变。5.3.4主焊缝及其两边各50mm范围内，存在深度大于0.5mm的划痕或深度大于6mm的叫陷。5.3.5焊接在钢瓶本体上的零部件脱焊或断裂。6无损检测
6.1表面探伤
对钢瓶固定装置与瓶体接触处（涂敷物完好无损时除外）及阀座与瓶体连接焊缝及热影响区应采用磁粉或渗透检测方法进行100%表面探伤，不得有裂纹或裂纹性缺陷。6.2射线探伤
对焊接接头缺陷类型及严重性有怀疑时，应采用射线探伤方法进行检查，按JB4730执行，射线透照底片质量不低于AB级，其合格级别不低于Ⅲ级，不合格报废。7壁厚测定
7.1测定要求和位置
7.1.1钢瓶必须逐只进行壁厚测定。7.1.2测厚仪的误差应不大于士0.1mm。7.1.3测厚点应在两端封头圆弧过渡区内各选择点，筒体部分应选择在距环焊缝筒体侧50mm处各两点，瓶体与固定装置接触处各一点；对腐蚀严重的钢瓶，应在腐蚀较严重的部位任抽多点测量。7.2评定
经测定确认剩余壁厚小于设计壁厚的钢瓶应报废。8容积测定
8.1数值处理
钢瓶必须逐只进行容积测定。容积应以三位有效数字表示，第四位数值一律舍去。8.2衡器要求
容积测定用的衡器应保持准确，其最大称量值应为常用称量的1.5～3.0倍。称量衡器的校验期限不得超过3个月。
8.3测量与评定
8.3.1应采用附录B的方法进行容积测定。8.3.2实测容积值小于制造钢印标记容积值的钢瓶应报废。9水压试验
9.1试验要求
9.1.1钢瓶必须逐进行水压试验。水压试验方法，设施和安全措施应符合GB/T9251的要求。9.1.2水压试验压力为3.3MPa，保压时间不得少于3min。3
GB20561—2006
9.2评定
KAONTKAca-
在水压试验过程中，瓶体出现渗漏、明显变形或保压期间压力下降现象（非因试验装置或瓶口泄漏）的钢瓶报废。
10内部干燥
10.1干燥方法和要求
10.1.1钢瓶经水压试验合格后，将瓶口朝下放置一段时间，将瓶内残留的水彻底清除干净。10.1.2控净水的钢瓶，必须采用干燥空气吹扫等方法逐只进行内部干燥。10.1.3内壁呈干燥后，将内部清理洁净，便可安装集成阀或分立阀及保护盒。11集成阀或分立阔及其附件的更换11.1阀门更换
在对钢瓶进行定期检验的同时宜更换新的集成阀或分立阀及其附件，集成阅或分立阀的装配和气密试验要求按附录C。
11.2检修
对具备集成阀或分立阀及其附件检验能力且有气瓶检验资质的检验单位，可按GB17295中指定的集成阀或分立阀标准对集成闷或分立阀及其附件进行检验，以确定阀门是否可以继续使用，对继续使用的阀门，检验单位必须保证其能够安全使用一个检验周期。若检验单位更换集成阀或分立中的部分零部件，必须得到阀门制造厂的授权。11.3报废瓶阀的销毁
经检验后确认报废的集成阀或分立阀由检验单位负责销毁，销毁的方式为完全破坏。对销毁的阀门，应按《气瓶安全监察规程》附录4的规定填写《判废通知书》通知钢瓶产权单位，并由检验单位和钢瓶产权单位各自存档。
12气密性试验
12.1试验要求
12.1.1准备进行气密性试验的钢瓶必须是经过水压试验合格并完成集成阀或分立阀装配的钢瓶，否则严禁进行气密性试验。
12.1.2气密性试验所用压缩空气，不得含有油水；所用的氮气纯度应不低于GB/T3864中规定的Ⅱ类二级指标。
12.1.3凡以空气为介质进行气密性试验的钢瓶，试验前必须逐只测定瓶内残留物释放的燃气浓度。对于体积分数大于0.4%的钢瓶，必须进行二次蒸汽吹扫，浓度符合要求后，方可用空气进行试验，否则必须用氮气进行试验。
12.1.4确认钢瓶内燃气浓度符合规定后，将合格的集成阀或分立阀装到钢瓶上，方法见附录C12.1.5钢瓶气密性试验方法见附录C。12.1.6气密性试验压力为2.2MPa，浸水时间不少于3min，期间不得有泄漏现象。12.1.7充气过程中若充气装置发生故障或试验过程中因集成阀或分立阀装配不当产生泄漏时，应立即停止试验，待维修或重新装配后再试验。12.2试验结果
对在试验压力下瓶体泄漏的钢瓶应报废。4
13检验后的工作
13.1检验标志
GB20561-2006
13.1.1凡经检验合格的钢瓶，必须在钢瓶上留下不易损坏、不易失落、字迹清晰的检验标志，其内容应符合《气瓶安全监察规程》附录1的规定。13.1.2检验标记应按GB17259中的规定，打印在钢印标记牌上。13.1.3钢印字体高度应为5mm~10mm，深度为0.3mm~0.5mm。13.2重新涂敷
13.2.1经检验合格的钢瓶，在清除其表面上的灰尘、油污、锈蚀物以及制造时留下的氧化皮和焊接飞溅物等杂质并在干燥的状态下进行涂敷。13.2.2除执行GB7144和CJ/T34的规定外，还必须按下列规定进行涂敷：13.2.2.1“液化石油气”红色字样的高度为60mm~~80mm的仿宋体，在“液化石油气”字样下面标明下次检验日期。
13.2.2.2在涂敷前应将钢印标记牌妥善保护，以防止钢印标记牌上原有的字迹被覆盖。涂层应均匀喷涂两层，不得出现气泡、流痕、龟裂或剥落等缺陷。13.2.2.3在涂敷钢瓶漆色的同时，必须在滚压或打印检验标志的部位喷涂检验色标。13.3钢瓶检验记录与报废处理
13.3.1钢瓶检验员必须将钢瓶检验结果逐项填人《机动车用液化石油气钢瓶定期检验记录》，并填写检验报告，由检验单位和钢瓶产权单位各自存档。钢瓶检验单位应在钢瓶重新安装后，将对应的车牌号记入档案，以保证钢瓶的可追溯性。13.3.2报废钢瓶由检验单位负责销，销毁方式为压扁或锯切，并按《气瓶安全监察规程》附录4的规定填写“气瓶判废通知书》通知钢瓶产权单位，并由检验单位和钢瓶产权单位各自存档。13.3.3严禁对钢瓶进行焊接或补焊。13.4钢瓶安装
由从事车用钢瓶安装或改装的专业单位负责将检验合格的钢瓶安装于汽车上，并保证管路接头处没有泄漏。钢瓶业主应及时将钢瓶重新安装后所对应的车牌号反馈给检验单位。5
GB20561—2006
A.1凹陷深度的测量方法
附录A
（资料性附录）
凹陷、凹坑、伤和划伤深度值的测量方法kAoNrKAca-
以凹陷的弦为基准测量深度，量具为游标卡尺、直尺，直尺应沿钢瓶轴线放置，直尺长度应大于凹陷最大直径的3倍，如图A.1a)所示。以凹陷处瓶体外圆周的弧为基准测量深度，量具为游标卡尺、弧形样板，弧形样板应沿圆周放置，样板弧长应大于钢瓶周长的2/5，如图A.1b)所示。3
游标卡尺：
2---钢直尺，
钢瓶瓶体；
凹陷：
凹陷深度。
样板；
游标卡尺：
-阿陷深度，
一钢瓶外表面。
图A,1凹陷深度测量方法
A.2凹坑、磕伤、划伤深度的测量方法可用下面两种方法中的任·一种：A.2.1凹坑、硫伤、划伤深度值以最深处为准，测量用的专用量具如图A.2所示。卡板的型面曲率半径应与钢瓶外廊相吻合，千分表的针尖插人缺陷中测量其深度，针尖的楔角应≤30°，半径应≤0.25mm。要定期校核于分表的读数，以消除出于针尖磨损造成的误差。A.2.2将软铅锤满凹坑、磕伤、划伤之中，取出软铅，用卡尺量得最大软铅高度即为凹坑、磕伤或划份深度。
1—专用卡板：
2--千分表，
3钢瓶外表面，
划伤。
图A.2凹坑、磕伤、划伤深度测量方法GB20561—2006
注：凹陷、凹坑、磕伤的周边，有时可见少许突起，使测量样板或直尺不能与基面（瓶体表面)完全贴合，此时应考虑由此引起的测量误差。
GB20561—2006
附录B
（规范性附录）
钢瓶水容积测定方法
KAONTKAca-
钢瓶容积测定，必须在清除瓶内锈蚀物和沾染物之后进行，以免造成误差，其测定方法如下：B.1装水
将经过空瓶称重的钢瓶，瓶口朝上置于检验室的地坪上，向瓶内注满清水，静置8h（注人瓶内的清永应已在试验用水槽内敬口静置24h）。其间应断续的用橡胶锤自下而上轻敲瓶壁数次，并将瓶内每次下降的水补满，直至瓶水面不再下降为止。B.2称重
确认瓶内气泡排出，瓶口液面不再下降时，将钢瓶移至称重衡器上秤出瓶与水的总质量。B.3计算
以“瓶水总质量”减去实测的空瓶质量得出瓶内容纳的水的质量。再乘以称重时瓶内水温下的每下克水的体积数（见表B.1)，即得出该钢瓶的现容积值。表B.1
温度/℃
体积/L
温度/℃
不同水温下每千克水的体积
体积/L
温度/℃
体积/L
温度/℃
体积/L
C.1集成阀的装配
C,1.1装阀准备
附录C
（规范性附录）
集成阀、分立阀的装配与气密性试验C.1.1.1钢瓶内无任何异物，内表面清洁。GB20561—2006
C.1.1.2阀座上的安装螺孔与筒体的相对位置应符合图样要求，螺孔内不得有异物，确认螺纹完好。C.1.1.3阀座的密封面和法兰平面应平整，无焊渣、漆疤、创伤和碰击之凹痕。C.1.1.4集成阅或分立阀的密封圈应完好，浮简和指针应灵活。C.1.1.5连接用螺栓应为专螺栓。C.1.2装阀
C，1.2.1先将0型密封圈套在阀座安装口的台阶的法兰面上，再将保护盒套上压住密封圈C.1.2.2将集成阀及其浮简以垂直方向插人安装口内，然后根据集成阀安装技术条件的要求，将钢瓶倾斜相应的角度（30°45°60°等）使阅门与法兰吻合，调螺孔位置，先旋上两只螺栓以定位。C.1.2.3确认安装位置正确，集成阀和保护盒应平整，再将其余螺栓按序对角逐步均勾旋紧。C.1.3检查
将已安装好的钢瓶慢慢转动180°。显示器上指针应能相应转动，否则应找出原因后重新安装。C.1.4气密性试验
C.1.4.1将已检验合格且装好集成阀的钢瓶，从闷的进气口通过专用接头缓慢向钢瓶内注人空气或氮气（对介质的要求按12.1.2、12.1.3)至规定压力2.2MPa，然后向保护盒内注满清水，持压3tmin，检查密封面和阀体各部位的泄漏情况，无泄漏为合格。C.1.4.2将钢瓶内压力降至0.5MPa保存，倒净保护盒内的清水且用布擦干，盖上保护盒盖。C.1.4.3检验员应将原始测试数据记录在气密性试验报告上，并确认盖章，交责任检验员认可。C.2分立阀的装配
C.2.1装阀准备
C.2.1.1钢瓶内无任何异物，内表面清洁。C.2.1.2阅座上的安装螺孔与筒体的相对位置应符合图样要求，螺孔内不得有异物，确认螺纹完好。若采用圆锥管螺纹与瓶体连接，应确认管螺纹完好。C.2.1.3阀座的密封面和法兰平面应平整，无焊渣、漆疤、创伤和碰击之凹痕。C.2.1.4分立阀的密封圈应完好，浮筒和指针应灵活。C.2.1.5法兰连接用螺栓应为专用螺栓。C.2.2装阀
C.2.2.1先将密封圈套在阅座安装口的法兰面上。C.2.2.2将分立阀及其浮筒以垂直方向插入安装口内，然后根据分立阀安装技术条件的要求，将钢瓶倾斜相应的角度（30°45、60°等）使阀门与法兰吻合，调整螺孔位置，先旋上两只螺栓以定位。C.2.2.3确认安装位置正确，再将其余螺栓按序对角逐步均匀旋紧。若采用圆锥管螺纹与瓶体连接，应旋紧管螺纹。
C.2.3检查
将已安装好的钢瓶慢慢转动180。显示器上指针应能相应转动，否则应找出原因后重新安装。GB20561—2006
C.2.4气密性试验
YYKAONIKAca-
C.2.4.1将已检验合格且装好分立阀的钢瓶，从限流阀的进气口通过专用接头缓慢向钢瓶内注人空气或氮气（对介质的要求按12.1.2.12.1.3)至规定压力2.2MPa，持压3min，用肥皂液检查密封面和阀体各部位的泄漏情况，无泄为合格2将钢瓶内压力降至0.5MPa保存。C.2.4.2
3检验员应将原始测试数据记录在气密性试验报告上，并确认盖章，交责任检验员认可。C.2.4.3
