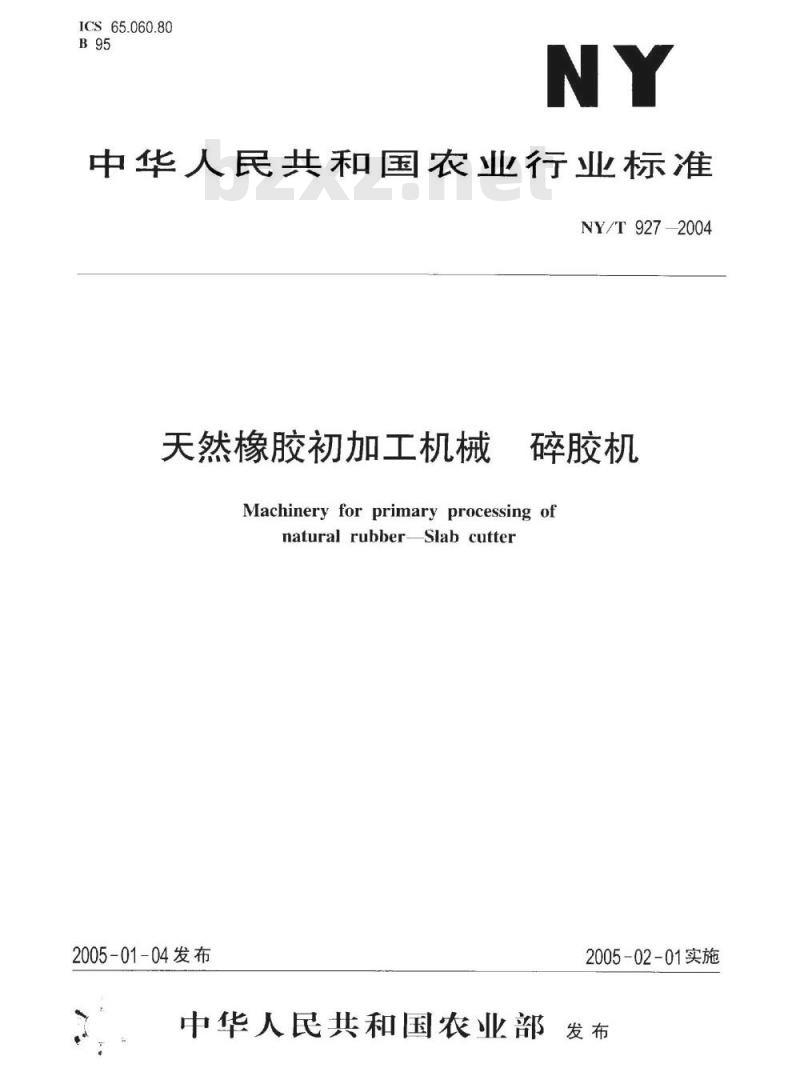

【农业行业标准(NY)】 天然橡胶初加工机械 碎胶机

ICS65.060.80
中华人民共和国农业行业标准
NY/T 927-2004
天然橡胶初加工机械
碎胶机
Machinery for primary processing ofnatural rubberSlab cutter
2005-01-04发布
2005-02-01实施
中华人民共和国农业部
VY/T927—2004

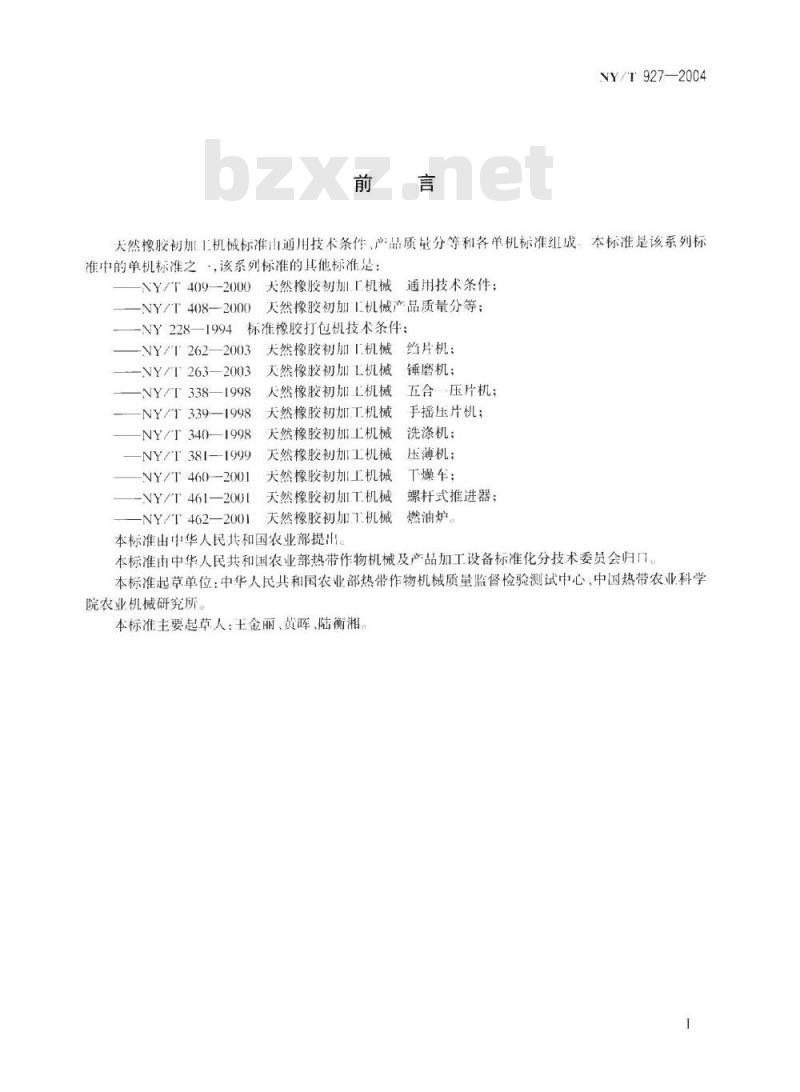

天然橡胶初加工机械标准山通用技术条件、产品质量分等和各单机标准组成，本标准是该系列标准中的单机标准之·，该系列标准的其他标准是：AY/T409-2000
NY/T408-2000
-NY 228—1994
通用技术条件：
大然橡胶初加工机械
天然橡胶初加工机械产品质量分等：标准橡胶打包机技术条件：
-VY/T262—2003
VY/T263—2003
NY/T338—1998下载标准就来标准下载网
NY/T339-1998
NY/T340—1998
NY/T381-1999
NY/T460-2001
-VY/T461—2001
NY/T462—2001
天然橡胶初加工机械
约片机：
天然橡胶初加工机械
天然橡胶初加工机械
天然橡胶初加工机械
天然橡胶初加工机械
天然橡胶初加工机械
犬然橡胶初加工机械
天然橡胶初加工机械
天然橡胶初加工机械
锤磨机；
五合压片机；
手摇压片机；
洗涤机；
压薄机：
干燥车；
螺杆式推进器；
燃油炉。
本标准出中华人民共和国农业部提出。本标准由中华人民共和国农业部热带作物机械及产品加工设备标准化分技术委员会归门。本标准起草单位：中华人民共和国农业部热带作物机械质量监督检验测试中心，中国热带农业科学院农业机械研究所。
本标准主要起草人：主金丽、黄晖、陆衡湘。1

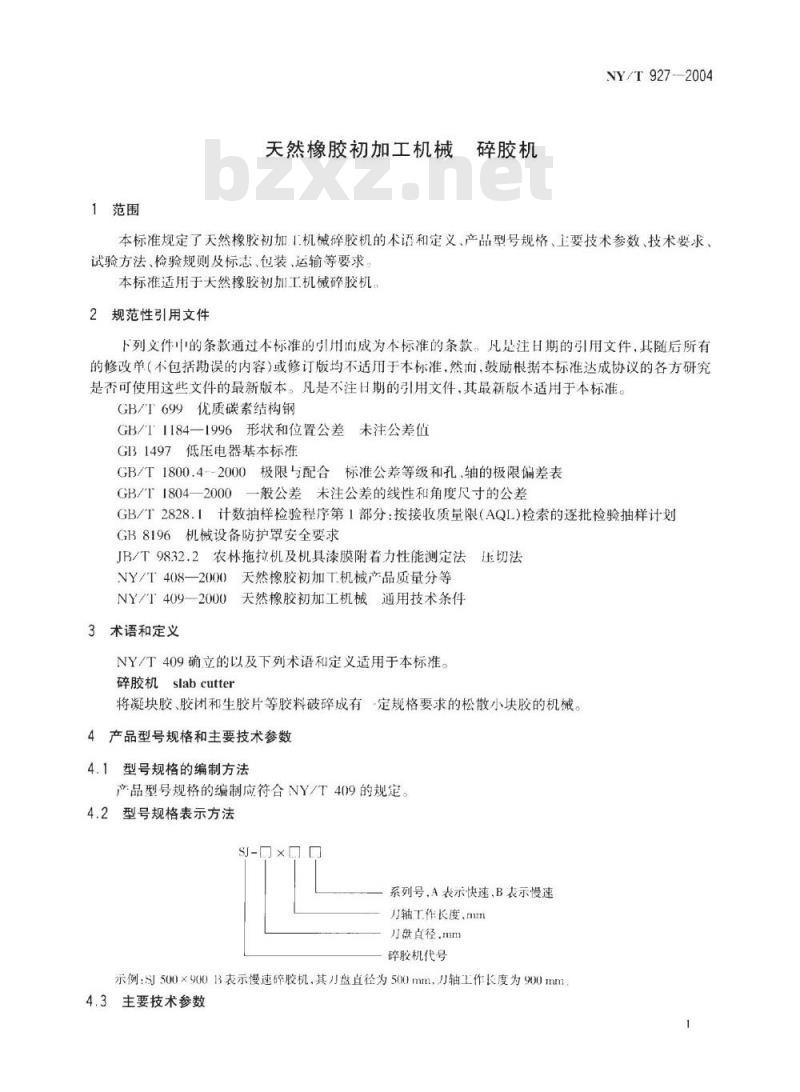

1范围
天然橡胶初加工机械碎胶机
VY/T927--2004
本标准规定了天然橡胶初加.1机械碎胶机的术语和定义、产品型号规格、主要技术参数、技术要求、试验方法、检验规则及标志、包装、运输等要求本标准适用于天然橡胶初加工机械碎胶机。2规范性引用文件
下列义件的条款通过本标准的用而成为本标准的条款。，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版术适用于本标准。GB/T699优质碳素结构钢
GB/T1184—1996形状和位置公差未注公差值GB1497低压电器基本标准
GB/T1800.42000极限与配合标准公差等级和孔，轴的极限偏差表GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB8196机械设备防护罩安全要求JB/T9832.2农林拖拉机及机具漆膜附着力性能测定法压切法
VY/T408一2000天然橡胶初加T机械产品质量分等NY/T409-2000天然橡胶初加工机械通用技术条件3术语和定义
NY/T409确立的以及下列术语和定义适用于本标准。碎胶机slabcutter
将凝块胶、胶闭和生胶片等胶料破碎成有·定规格要求的松散小块胶的机械。4产品型号规格和主要技术参数
4.1型号规格的编制方法
产品型号规格的编制应符合NY/T409的规定。2型号规格表示方法
SJ-口X口口
系列号，A表示快速，B表示慢速刀轴工作长度，nm
刀盘直径，mm
碎胶机代号
示例：$500×900B表示慢速碎胶机，其刀盘直径为500mm，刀轴工作长度为900mm4.3主要技术参数
NY/T927—2004

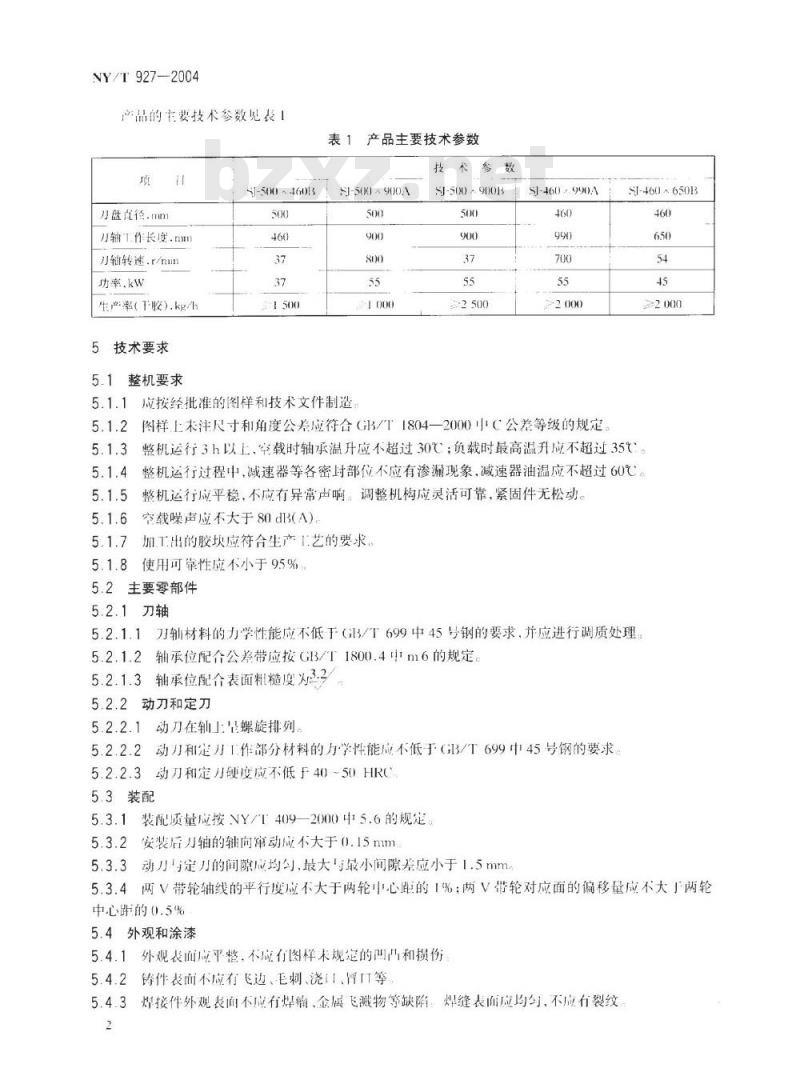

产品的主要技术参数见表！
I-500460B
刀盘直径.mm
刀轴T.作长度.nm
刀轴转速.r/nm
功率.kw
生产率（干胶）.kg/h
5技术要求
5.1整机要求
表1产品主要技术参数
技术参数
S-500A900A
5.1.1应按经批准的图样和技术文件制造SI-500-9001
S-460A990A
图样上未注尺寸和角度公差应符合GB/T1804一2000中C公差等级的规定5.1.2
S-460X650B
整机运行3h以上，空载时轴承温升应不超过30℃：负载时最高温升应不超过35℃5.1.3
整机运行过程中，减速器等各密时部位不应有渗漏现象，减速器油温应不超过60℃。5.1.4
整机运行应平稳，不应有异常声响。调整机构应灵活可靠，紧固件无松动。5.1.5
5.1.6空载噪声应不大于80dI3(A)5.1.7加工出的胶块应符合生产1.艺的要求5.1.8使用可靠性应不小于95%
5.2主要零部件
5.2.1刀轴
5.2.1.1刀辅材料的力学性能应不低于（GI3/T699中45号钢的要求，并应进行调质处理5.2.1.2轴承位配合公差带应按G13/T1800.4中m6的规定5.2.1.3轴承位配介表面料糙度325.2.2动刀和定刀
5.2.2.1动刀在轴上螺旋排列，
5.2.2.2动刀和定刀1.作部分材料的力学性能应不低于（3/T699中45号钢的要求5.2.2.3动刀和定刀硬度应不低于40~50HRC5.3装配
5.3.1装配质量应按VY/T409-2000中5.6的规定5.3.2安装后刀轴的轴向审动应不大于0.15nm5.3.3动刀与定刀的间隙应均匀，最大与最小间隙差应小于1.5mm5.3.4两V带轮轴线的平行度应不大于两轮小心距的1%；两V带轮对应面的偏移量应不大厂两轮中心距的0.5%
5.4外观和涂漆
5.4.1外观表面应平整，不应有图样未规定的凹凸和损伤5.4.2铸件表面不应有飞边、毛刺、浇门、胃等5.4.3焊接件外观表面不应有焊瘤、金属飞溅物等缺陷：焊缝表面应均匀、不应有裂纹2
NY/T927—2004

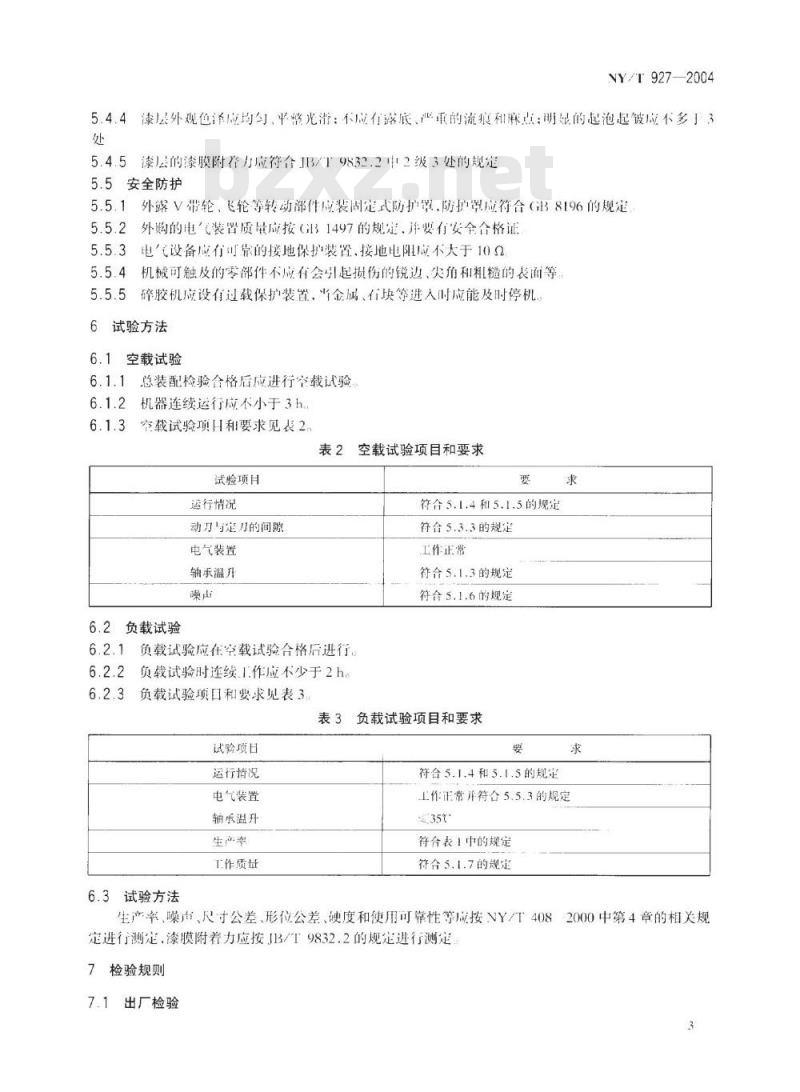

5.4.4漆层外观色泽应均匀、平整光清：不应有露底、严重的流痕和麻点：明显的起泡起被应不多于3处
5.4.5漆层的漆膜附准力应符个JB/19832.2中2级3处的规定5.5安全防护
5.5.1外露V带轮，飞轮等转动部件应装固定式防护置，防护罩应符合GB8196的规定5.5.2外购的电装置质量应按（1497的规定.并要有安全合格证5.5.3电气设备应行可靠的接地保护装置，接地电阻应不大于1005.5.4机械可触及的零部件不应有会引起损伤的锐边尖角和粗糙的表面等5.5.5
碎胶机应设有过载保护装置，当金属、有块等进入时应能及时停机。6试验方法
6.1空载试验
6.1.1总装配检验合格后应进行空载试验6.1.2机器连续运行应不小于3h。6.1.3空载试验项H和要求见表2，表2空载试验项目和要求
试验项目
运行情况
动力与定刀的间隙
电气装置
轴承温升
6.2负载试验
6.2.1负载试验应在空载试验合格后进行6.2.2
负载试验时连续.1.作应不少于2h。6.2.3
负载试验项口和要求见表3
符合5.1.4和5.1.5的规定
符合5.3.3的规定
工作正常
符合5.1.3的规定
符合5.1.6的规定
表3负载试验项目和要求
试验项目
运行情况
电气装置
轴承温升
生产率
T.作质量
6.3试验方法
符合5.1.4和5.1.5的规定
上作正常并符合5.5.3的规定
符合表！中的规定
符合5.1.7的规定
生产率，噪声，尺寸公差、形位公差、硬度和使用可靠性等应按VY/T4082000中第4章的相关规定进行测定，漆膜附着力应按JB/T9832.2的规定进行测定7检验规则
出厂检验
NY/T927-2004
7.1.1出厂检验实行全检，取得合格证后方日出厂7.1.2出厂检验项及要求：
-外观和涂漆应符合5.4的规定；装配应符合5.3的规定：
一安全防护应符合5.5的规定；
空载试验应符合6.1的规定
7.1.3用有要求时，可进行负载试验，负载试验应按6.2的规定。7.2型式检验
7.2.1有下列情况之一时，应进行型式检验：新产品或老产品转厂生产；
正式生产后，结构、材料、工艺等有较大改变，可能影响产品性能时：一止常生产时，定期或周期性抽查检验；产品长期停产后恢复生产；
-出厂检验发现产品质量显著下降：-质量监督机构提出型式检验要求。7.2.2型式检验实行抽检，抽样按GB/T2828.1规定的正常检查-次抽样方案。7.2.3样本一股应是6个月内生产的产品。抽样检查批量应不少于3台（件），样本为2台（件）。7.2.4整机抽样地点在生产企业的成品库或销售部门：零部件在半成品库或装配线上已检验合格的零部件中抽取。
7.2.5检验项目、不合格分类和判定规则见表4。表4型式检验项目、不合格分类和判定规则不合格
检验项目
1.生产率
2.使用可靠性
3.安全防护
4.T作质量
2.动刃和定刀硬度
3.轴承温升和减速器油温
4.轴承位轴颈尺小
5.轴颈表面粗糙度
1.V带轮的偏移量
2.定刀与动刀的间隙
3.整机外观
4.漆层外观
5.漆膜附着力
6.标志和技术文件
样本数
项目数
检查水平
大小字码
注：AQL为合格质量水平，Ac为合格判定数.Rc为不合格判定数。判定时，A、B.C各类的不合格总数小于或等丁Ac为合格，大于或等于R为不合格A.B.C各类均合格时，判该批产品为合格品，否则为不合格品。7.2.6零部件的检验项日为5.2规定的相应零部件的所有项日.只有所有项月都合格时，该零部件才合格
标志、包装、运输和贮存
产品的标志，包装、运输和贴存应符合VY/T409-一2000第8章的规定NY/T927—2004
