NY/T859--2004
户用沼气脱硫器
Desulfuricerof householdbiogas2005-01-04发布
2005-02-01实施
中华人民共和国农业部

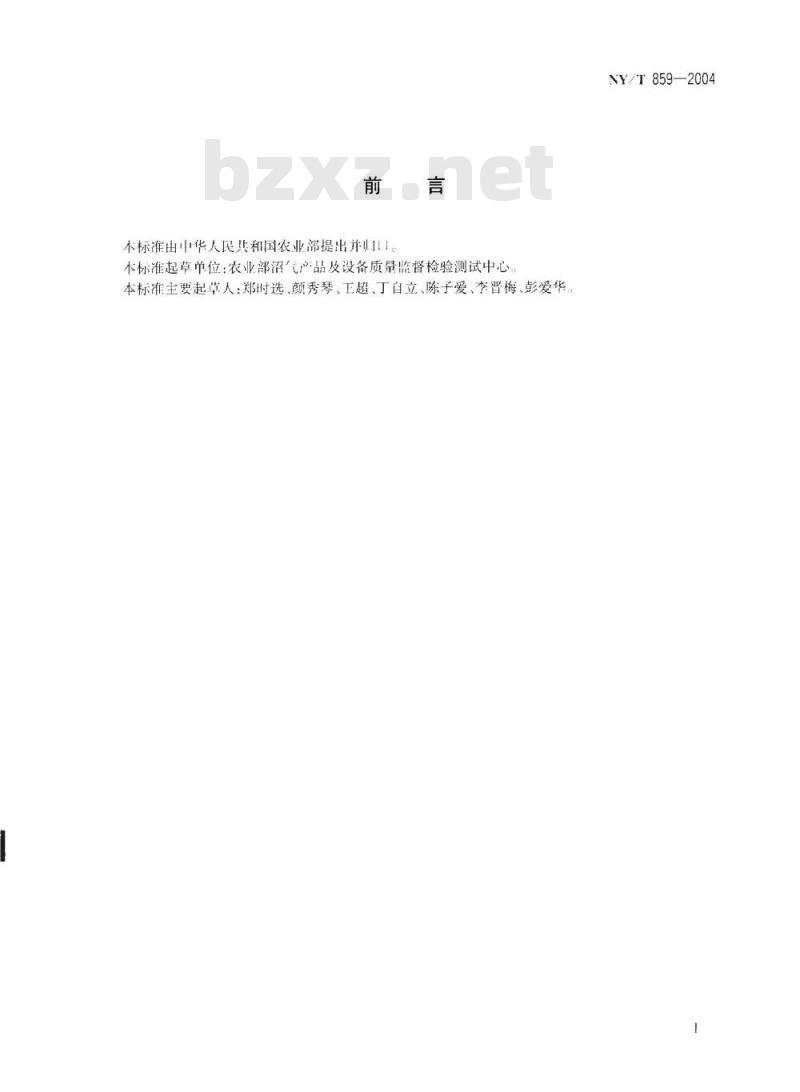

本标准由中华人民共和国农业部提出并。本标准起草单位：农业部沼气产品及设备质量监督检验测试中心本标准主要起草人：郑时选、颜秀琴、工超、丁自立、陈子爱、李晋梅、彭爱华NY/T859—2004

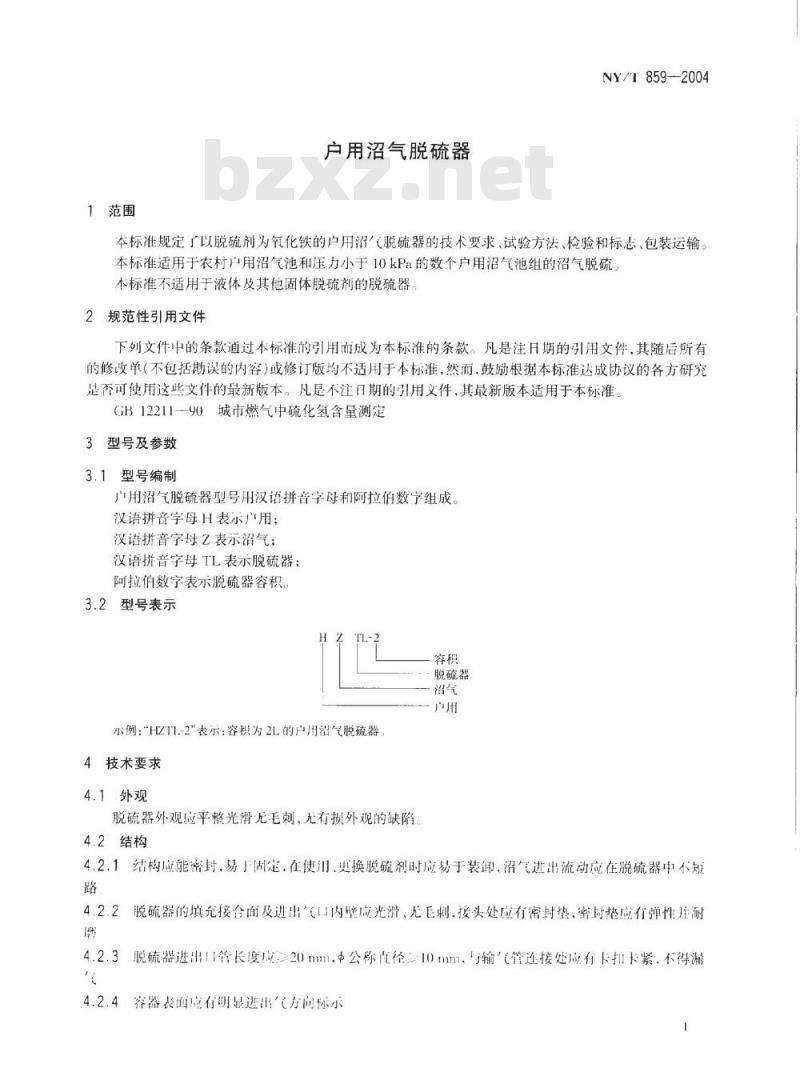

1范围
户用沼气脱硫器
NY/T859-2004
本标准规定了以脱硫剂为氧化铁的户用沼脱硫器的技术要求、试验方法、检验和标志、包装运输。本标准适用于农村户用沼气池和压力小于10kPa的数个户用沼气池组的沼气脱硫。本标准不适用于液体及其他固体脱硫剂的脱硫器2规范性引用文件
下列文件中的条款道过不标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而.鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用义件，其最新版本适用于本标准GB12211-90城市燃气中硫化氢含量测定3型号及参数
3.1型号编制
广用沼气脱硫器型号用汉语拼音字母和阿拉伯数字组成。汉语拼音字母H表示产用；
汉语拼音字母乙表示沼气：
汉语拼音字母TL表示脱硫器：
阿拉伯数字表示脱硫器容积。
3.2型号表示
脱硫器
示例：“HZI1-2\表示：容积为2L的户用沼气脱硫器4技术要求
4.1外观
脱硫器外观应平整光滑无毛刺，无有损外观的缺陷4.2结构
4.2.1结构应能密封，易于固定.在使用、更换脱硫剂时应易于装卸.沼气进出流动应在脱硫器中不短路
4.2.2脱硫器的填充接合面及进出气口内壁应光滑、无毛刺.接头处应有密封垫，密封垫应有弹性并耐魔
4.2.3脱硫器进出1管长度应≥20mm，中公称直径10mm，输气管连接处应有卡扣卡紧，不得漏4.2.4容器表面应有明进出气方向标示1
NY/T859-2004

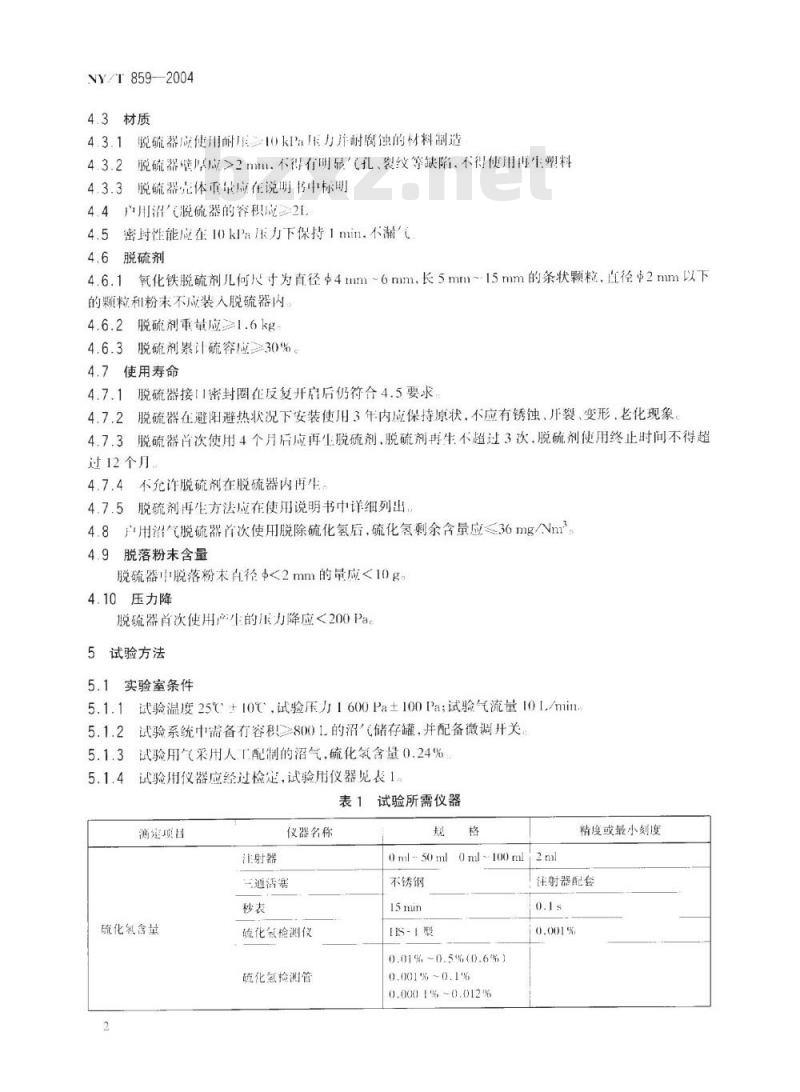

4.3材质
4.3.1脱硫器应使用耐压10kPa压力并耐离蚀的材料制造4.3.2脱硫器壁厚应>2mm.不得有明品孔、裂纹等缺陷、不得使用再生塑料4.3.3脱硫器壳体重应在说明书中标明4.4用沼悦硫器的容积应20
4.5密时性能应在10kPa压力下保持1min.不漏气4.6脱硫剂
4.6.1气化铁脱硫剂儿何尺寸为直径±4mm~6mm，长5mm~15mm的条状颗粒，直径2mm以下的颗粒和粉末不应装入脱硫器内，4.6.2脱硫剂重量应≥1.6kg
4.6.3脱硫剂累计硫容应30%。
4.7使用寿命
4.7.1脱硫器接11密封圈在反复开启后仍符合4.5要求4.7.2脱硫器在避阳避热状况下安装使用3年内应保持原状，不应有锈蚀、开裂、变形、老化现象4.7.3脱硫器次使用4个片后应再生脱硫剂脱硫剂再生不超过3次，脱硫剂使用终止时间不得超过12个月
4.7.4不允许脱硫剂在脱硫器内再生。4.7.5脱硫剂再生方法应在使用说明书中详细列出，4.8户用沼气脱硫器首次使用脱除硫化氢后，硫化氢剩余含量应≤36mgNm4.9脱落粉末含量
脱硫器中脱落粉末直径<2mm的量应<10g4.10压力降
脱硫器首次使用产生的压力降应<200Pa。5试验方法
5.1实验室条件
5.1.1试验温度25%℃+10℃，试验压力1600Pa±100Pa；试验气流量10L/min，5.1.2试验系统中需备有容积8001的沼气储存罐，并配备微调开关5.1.3试验用采用人【配制的沼气，硫化氧含量0.24%5.1.4试验用仪器应经过检定，试验用仪器见表1。表1试验所需仪器
满定项目
硫化氨含基
注射器
仪器名称
通活塞
硫化氢检测仪
硫化氢检测管
0ml-50ml0ml100ml2ml
不锈纲
ES-T型
0.01%~0.5%（0.6%）
0.001%~0.1%
0.0001%~0.012%
精度或最小刻度
注射器配套
测定项目
环境茶件
脱硫剂重量
粉尘含量
儿何尺寸
5.2外观
仪器名称
玻离水银温度计
盒式压力表
人型压力计
电子秤
游标卡尺

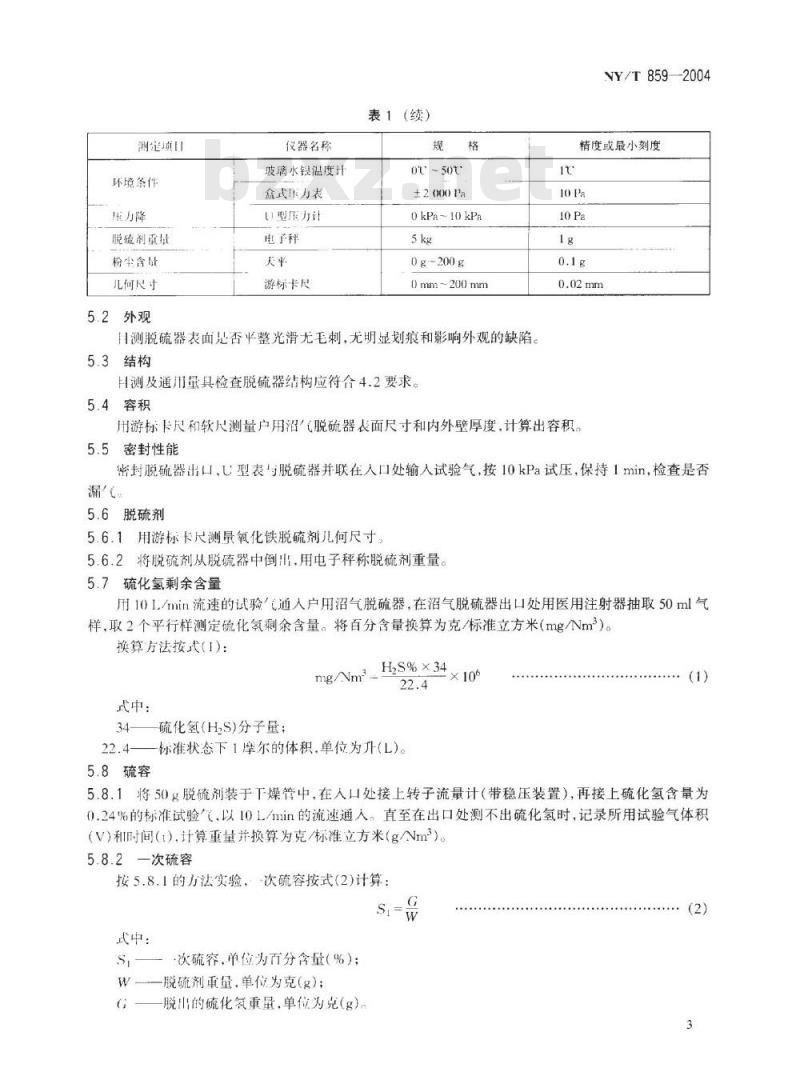

表1 (续）
ot-50t
±2(00Pa
0kPa~10kPa
0g-200g
0mm~200mm
目测脱硫器表面是否平整光滑尤毛刺，无明显划痕和影响外观的缺陷。5.3结构
H测及通用量具检查脱硫器结构应符合4.2要求。5.4容积
VY/T8592004
精度或最小刻度
用游标卡尺和软尺测量户用沼脱硫器表面尺寸和内外壁厚度，计算出容积。5.5密封性能
密封脱硫器出口,U型表与脱硫器并联在人口处输人试验气，按10kPa试压，保持1min，检查是否漏
5.6脱硫剂
5.6.1用游标卡尺测量氧化铁脱硫剂儿何尺寸5.6.2将脱硫剂从脱硫器中倒出.用电子秤称脱硫剂重量。5.7硫化氢剩余含量
用10L/min流速的试验气通人户用沼气脱硫器，在沼气脱硫器出口处用医用注射器抽取50ml气样，取2个平行样测定硫化氧剩余含量。将百分含量换算为克/标准立方米（mg/Nm3）。换算方法按式(1)：
式中：
5.8硫容
硫化氢(HsS)分子量：
mg/Nm2_HS%×34
一标准状态下1摩尔的体积，单位为升(L)。×10%
5.8.1将50g脱硫剂装于下燥管中，在人口处接上转子流量计（带稳压装置），再接上硫化氢含量为0.24%的标准试验气，以10L/min的流速通人，直至在出口处测不出硫化氢时，记录所用试验气体积（V）和时间（t）计算重量并换算为克/标准立方米（gNm）。5.8.2一次硫容
按5.8.1的方法实验，次硫容按式（2)计算：S
式中：
—：次硫容，单位为百分含量（%）；脱硫剂重量，单位为克（g）；
脱山的硫化氧重量，单位为克（g）(2）
NY/T859—2004
5.8.3累计硫容
将脱硫器中的脱硫剂倒出，在室温自然通风条件下摊开，期间每大翻动1一2次.待脱硫剂变回接近原来的黄竭色后装入脱硫器中继续使用按5.8.1方法进行实验，按式（2)计算出。、次硫容脱硫剂累计硫容按式（3）计算：式中：
yS(%)-
脱硫剂累计硫容，单位为分含量（%）：二次工作硫容，单位为克（g）：S；一三次工作硫容.单位为克（g）5.9使用寿命
脱硫器接门密封圈在反复开启8次质，按5.5的方法测试应符合4.5要求5.10脱落粉末含量
打开脱硫器盖.将脱硫剂倒人10口分样筛，筛出脱硫剂直径$<2mm的颗粒和粉末，用天平称重量。
5.11压力降
在脱硫器进出气口处各并联安装一个U型力表，记录进出气门1压力差值6出厂检验
出厂检验的项日为本标准4.1、4.2、4.6.2产品应有生产厂质检部门检验合格证方可出厂6.1型式检验
6.1.1在下列情况之时应进行型式检验：新产品或老产品转厂生产的试制定型鉴定；一正式生产后，如结构、材质上有所改变而可能影响产品性能时；一正常生产，周期满1年时；www.bzxz.net
产品长期停产后恢复牛产时：
出厂检验结果与上次型式检验有较大差异时；-国家质量监督机构提出进行型式检验要求时；生产企业进行质量体系认证时。6.1.2型式检验的样品在经出厂广检验合格的产品批中随机抽取6.2判定原则
表2项目分类及判定方法
密封性
项日名称
脱硫剂前次脱硫后硫化氧剩余含量脱硫剂重量
粉木含量
压力降
税硫器材质
税硫器容积
判定方法
不允许不合格
允诈有-项不合格
不合格品的判定原则：
表2（续）
项！名称
脱硫剂几何尺寸
脱硫器接口密封图单作
脱硫器进出11几何尺寸
容器表面进出气方向标示
应在使用说明书中列出脱硫剂再生方法a）有一个八项不合格时，为不合格：b）有一个B类和两个C类或两个B类不合格时，为不合格：）有四个C类不合格时，为不合格。7标志、包装、运输、贮存
NY/T859—2004
判定方法
允许有四项不合格
7.1标志
脱硫器应在明显位置标示铭牌，标明生产厂的名称、商标、型号、制造日期，产品执行标准。7.2包装
7.2.1包装应安全、牛固，应标明厂名、产品名称、型号、体积、脱硫剂重量、防潮、防压等字样，包装内应有出厂检验合格证和使用说明书7.2.2产品使用说明书
应包括下列内容：
产品主要技术指标；
安装、使用说明；
脱硫剂再生方法；
安全维护注意事项；
厂址及通讯联络事项。
7.3运输
脱硫器在运输时要轻装轻放，避免剧烈震动、碰撞和防雨，搬动时禁止滚动和抛挪，避免脱硫剂粉化
7.4购存
脱硫器须赋存在干燥、清洁通风的仓库甲，防止吸潮和化学污染，好存堆码不得超过2m，防止倒垛。
