【机械行业标准(JB)】 热处理盐浴有害固体废物无害化处理方法

中华人民共和国机械行业标准
JB/T 6047-1992
热处理盐浴有害固体废物
无害化处理方法
1992-05-05发布
中华人民共和国机械工业部
1993-07-07实施

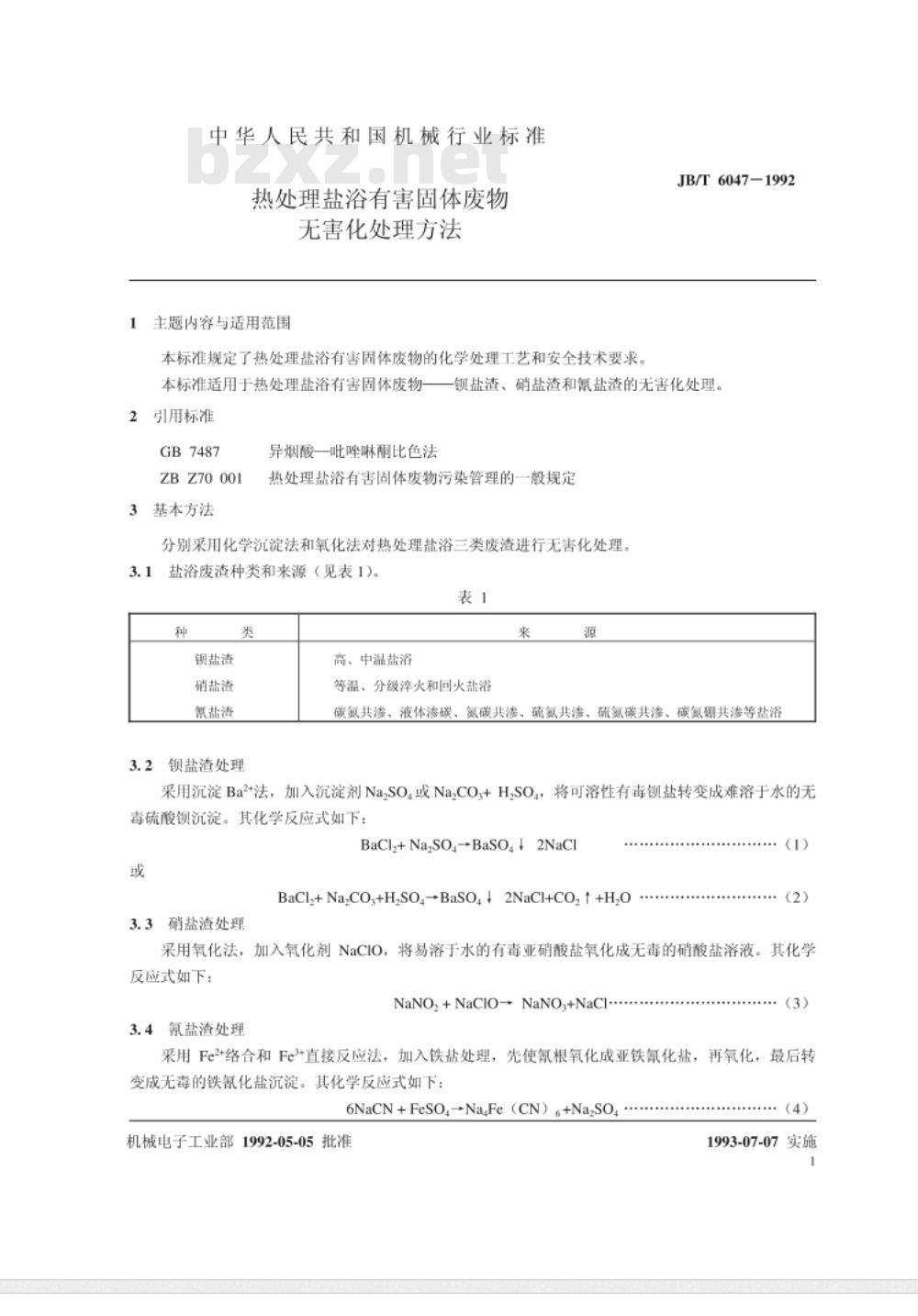

中华人民共和国机械行业标准
热处理盐浴有害固体废物
无害化处理方法
主题内容与适用范围
本标准规定了热处理盐浴有害固体废物的化学处理工艺和安全技术要求。本标准适用于热处理盐浴有害固体废物引用标准
GB7487
ZB Z70 001
基本方法
异烟酸一吡唑啉酮比色法
JB/T 60471992
钡盐渣、硝盐渣和氰盐渣的无害化处理。热处理盐浴有害固体废物污染管理的一般规定分别采用化学沉淀法和氧化法对热处理盐浴三类废渣进行无害化处理。盐浴废渣种类和来源（见表1）。3.1
钡盐渣
硝盐渣查
氰盐渣
钡盐渣处理
高、中温盐浴
等温、分级漳火和回火盐浴
碳氨共渗、液体渗碳、氮碳共渗、硫氨共渗、硫氨碳共渗、碳氨共渗等盐浴采用沉淀Ba2+法，加入沉淀剂Na,SO或Na,CO,+H,SO4，将可溶性有毒钡盐转变成难溶于水的无毒硫酸钡沉淀。其化学反应式如下：BaCl+Na,SO-BaSO,+2NaCl
BaCl+Na,CO,+H,SO.+Baso+ +2NaCl+CO,t +H,o3.3硝盐渣处理
（2）
采用氧化法，加入氧化剂NaCIO，将易溶于水的有毒亚硝酸盐氧化成无毒的硝酸盐溶液。其化学反应式如下：
NaNO, + NaCIO-→ NaNO,+NaCI.-3.4氰盐渣处理
（3）
采用Fe2+络合和Fe+直接反应法，加入铁盐处理，先使氰根氧化成亚铁氰化盐，再氧化，最后转变成无毒的铁氰化盐沉淀。其化学反应式如下：6NaCN+FeSO,→+Na.Fe（CN）+NaSO,机械电子工业部1992-05-05批准(4)
1993-07-07实施
盐浴废渣处理工艺
JB/T6047-1992
3Na,Fe (CN) + 4FeCl,→+Fe.[Fe (CN) 6l, + +12NaCI4.1盐浴废渣处理工艺流程
4.1.1废渣预处理工艺流程见图1。采集废渣
氯化顿或
亚硝酸钠或
氰化钠
有害成分
含量测定
钡盐渣浸出液处理工艺流程见图2。破碎
浸出液
待处理
a，沉淀剂：碳酸钠+硫酸
浸出液
[Ba\]含量测定
浸出液
[Ba'\]含量测定
加流淀剂5%
Na,CO·10H,O水溶液
沉淀物（BasO.）
b.沉淀剂：硫酸钠
加沉淀剂2%
残渣一
用硫酸（1：5）
调至落液pH=6~7
Na,SO,·10HO水溶液
沉淀物（BaSO,）

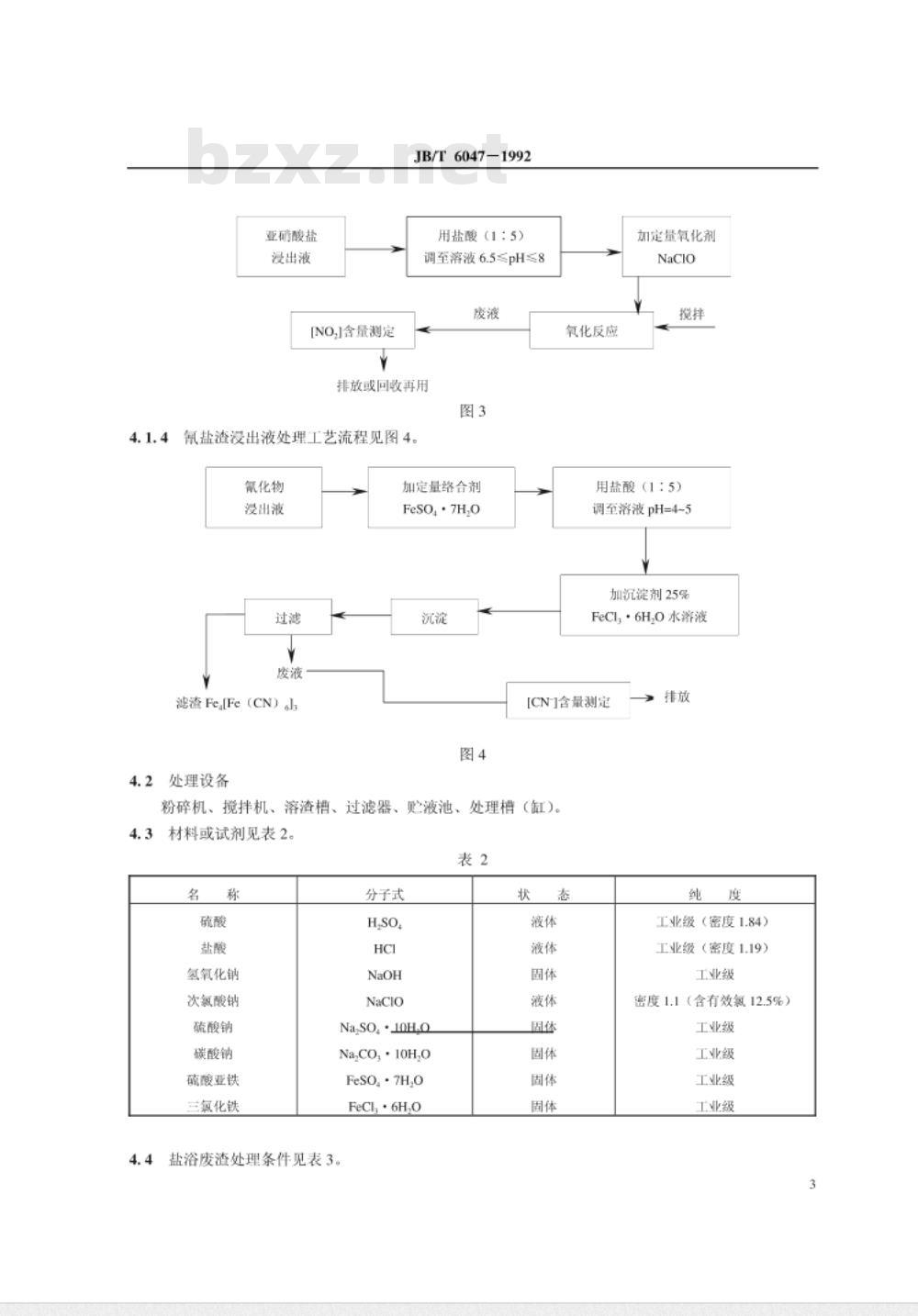

硝盐渣浸出液处理工艺流程见图3。沉淀
亚硝酸盐
浸出液
[NO,]含量测定
JB/T 60471992
用盐酸（1：5）
调至溶液6.5≤pH≤8
排放或回收再用
氰盐渣浸出液处理工艺流程见图4。氰化物
浸出液
滤渣 Fe,[Fe（CN）l
4.2处理设备
加定量络合剂
FeSO,·7H,O
氧化反应
加定量氧化剂
用盐酸（1：5）
调至溶液pH=4~5
加沉淀剂25%
FeCl,·6H,O水溶液
[CN-]含量测定
粉碎机、搅拌机、溶渣槽、过滤器、贮液池、处理槽（缸)。
材料或试剂见表2。
氢氧化钠
次氯酸钠
硫酸钠
碳酸钠
硫酸亚铁
三氯化铁
分子式
Na.SO, ·10H.0
Na,CO, ·10H.O
FeSO,·7H,O
FeCl, ? 6H,0

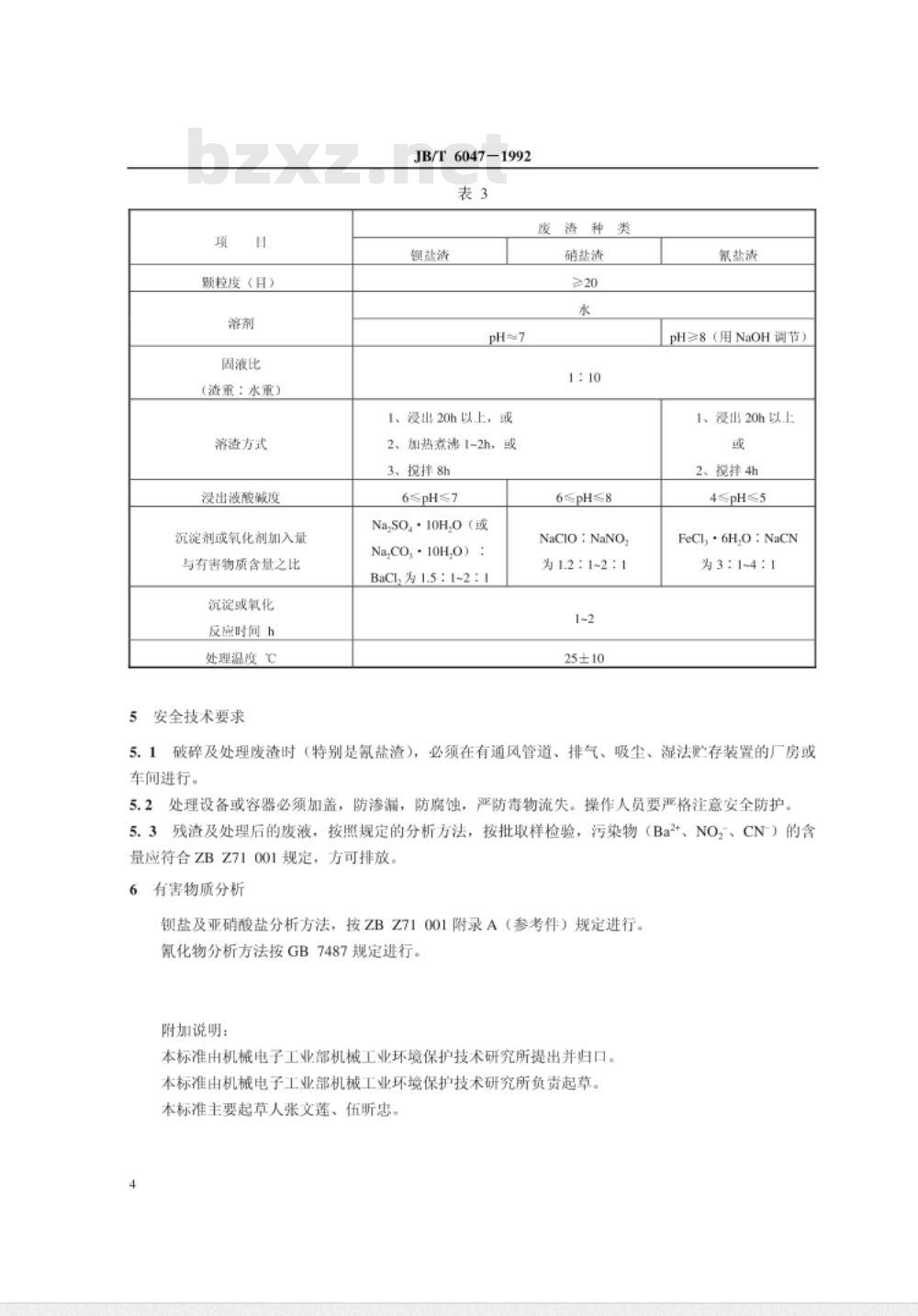

盐浴废渣处理条件见表3。
工业级（密度1.84）
工业级（密度1.19）
工业级
密度1.1（含有效氯12.5%）
工业级
工业级
工业级
工业级
颗粒度（目）
固液比
(渣重：水重)
溶查方式
浸出液酸碱度
沉淀剂或氧化剂加入量
与有害物质含量之比
沉淀或氧化
反应时间h
处理温度℃
安全技术要求
JB/T 6047-1992
领盐渣
1、浸出20h以上，或
2、加热煮沸1-2h，或
3、搅拌8h
6≤pH≤7
Na,SO,·10H,O（或
Na,CO, · 10H,o)
BaCL,为 1.5 : 1~2 : 1
废渣种类
硝盐渣
6≤pH≤8
NaCIO : NaNO
为1.2:1~2:1
25±10
氰盐渣
pH≥8（用NaOH调节）
1、浸出20h以上
2、搅拌4h
4≤pH≤5
FeCl, · 6H,o: NaCNbZxz.net
为3：1~4：1
破碎及处理废渣时（特别是氰盐渣），必须在有通风管道、排气、吸尘、湿法贮存装置的厂房或车间进行。
处理设备或容器必须加盖，防渗漏，防腐蚀，严防毒物流失。操作人员要严格注意安全防护5.2
5.3残渣及处理后的废液，按照规定的分析方法，按批取样检验，污染物（Ba2+、NO，、CN）的含量应符合ZBZ71001规定，方可排放。6
有害物质分析
锁盐及亚硝酸盐分析方法，按ZBZ71001附录A（参考件）规定进行。氰化物分析方法按GB7487规定进行。附加说明：
本标准由机械电子工业部机械工业环境保护技术研究所提出并归口。本标准由机械电子工业部机械工业环境保护技术研究所负责起草。本标准主要起草人张文莲、伍昕忠。中华
人民共
机械行业标准
热处理盐浴有害固体废物
无害化处理方法
JB/T 60471992
机械科学研究院出版发行
机械科学研究院印刷
（北京首体南路2号
邮编100044）
开本880×12301/16
印张1/2字数8.000
1993年1月第一版
1993年1月第一次印刷
印数1-500
定价5.00元
机械工业标准服务网：http://www.JB.ac.cn661_09 /
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
