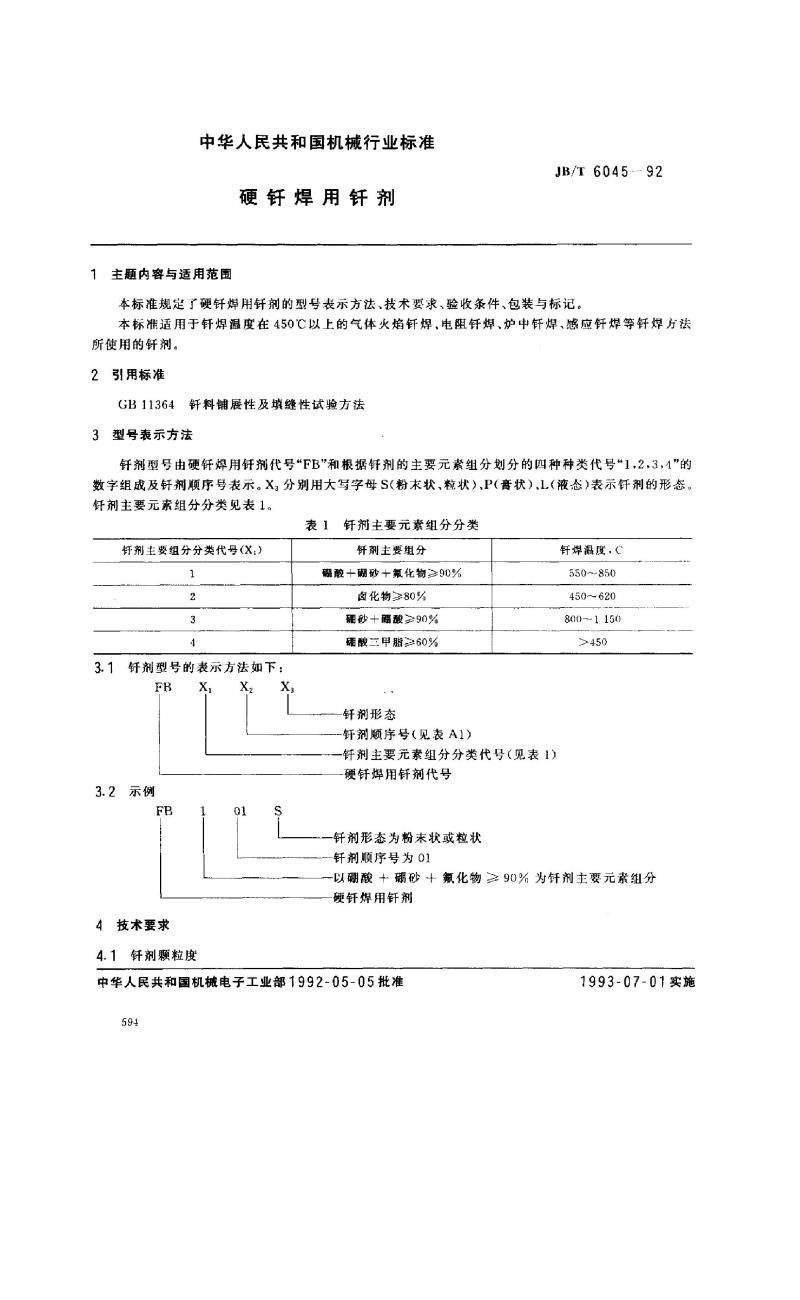

【机械行业标准(JB)】 硬钎焊用钎剂

中华人民共和国机械行业标准
硬钎焊用钎剂
主题内容与适用范围
JB/T 6045.-- 92
本标准规定了硬钎焊用钎剂的型号表示方法、技术要求、验收条件、包装与标记。本标准适用于钎焊温度在450℃以上的气体火焰钎焊、电阻钎焊、炉中钎焊、感应钎焊等钎焊方法所使用的钎剂。
2引用标准
GB11364钎料铺展性及填缝性试验方法3型号表示方法
钎剂型号由硬钎焊用钎剂代号“FB\和根据钎剂的主要元素组分划分的四种种类代号1,2,3，1\的数字组成及钎剂顺序号表示。X：分别用大写字母S(粉末状，粒状）、P(膏状）、L（液态）表示钎剂的形态。钎剂主要元素组分分类见表1。
表1钎剂主要元素组分分类
钎剂主要组分分类代号(X：）
1
2
3
4
3.1钎剂型号的表示方法如下：
FB
3.2示例
FB
4技术要求
X,
4.1钎剂颗粒度
X
01
X
S
钎剂主要组分
硼酸+硼砂+氟化物≥90%
卤化物≥80%
硼砂+丽酸≥90%
硼酸三甲脂≥60%
钎剂形态
钎剂顾序号（见表A1）
钎焊混度.C
550~850
450~620
800~1 150
>450
钎剂主要元素组分分类代号（见表1）硬钎焊用钎剂代号
钎剂形态为粉末状或粒状
钎剂顺序号为01
-以硼酸+硼砂十氟化物三90%为钎剂主要元素组分硬钎焊用钎剂
中华人民共和国机械电子工业部1992-05-05批准594
1993-07-01实施

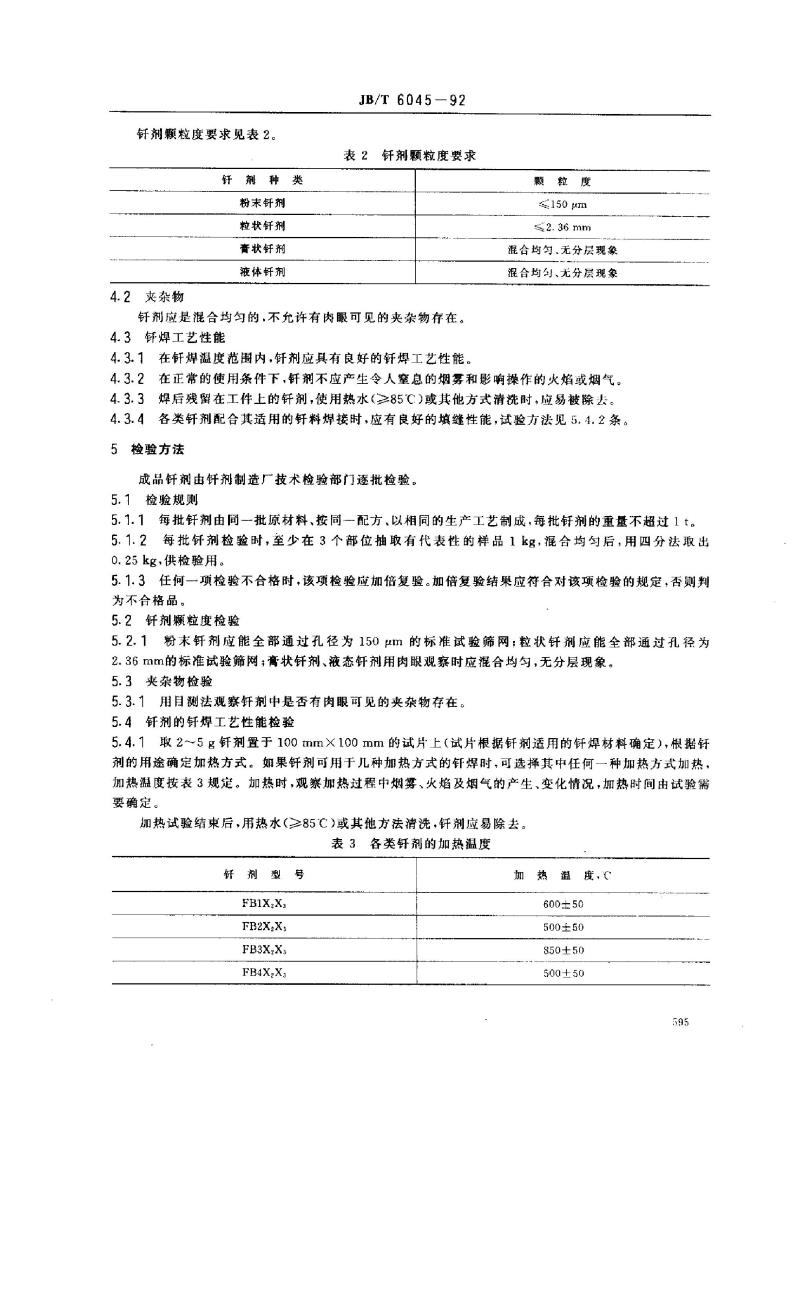

钎剂颗粒度要求见表2。
舒剂种类
粉末钎剂
粒状钎剂
膏状钎剂
液体軒剂
4.2夹杂物
JB/T 6045--92
表2钎剂颗粒度要求
钎剂应是混合均勾的，不充许有肉眼可见的夹杂物存在。4.3钎焊工艺性能
4.3.1在钎焊温度范围内，钎剂应具有良好的钎焊工艺性能颗粒度
150m
≤2.36 mm
混合均匀、无分层现象
混合均勾、无分层现象
4.3.2在正常的使用条件下，钎剂不应产生令人室息的烟雾和影响操作的火焰或烟气。4.3.3焊后残留在工件上的钎剂，使用热水（≥85℃)或其他方式清洗时，应易被除去。4.3.4各类钎剂配合其适用的钎料焊接时，应有良好的填缝性能，试验方法见5.4.2条。5检验方法
成品钎剂由钎剂制造厂技术检验部门逐批检验。5.1检验规则
5.1.1每批钎剂由同一批原材料、按同一配方、以相同的生产工艺制成，每批钎剂的重量不超过1t。5.1.2每批钎剂检验时，至少在3个部位抽取有代表性的样品1kg，混合均匀后，用四分法取出0.25kg，供检验用。
5.1.3任何一项检验不合格时，该项检验应加倍复验。加倍复验结果应符合对该项检验的规定，否则判为不合格品。
5.2钎剂颗粒度检验
5.2.1粉末钎剂应能全部通过孔径为150μm的标准试验筛网；粒状钎剂应能全部通过孔径为2.36mm的标准试验筛网；高状钎剂、液态钎剂用肉眼观察时应混合均匀，无分层现象。5.3夹杂物检验
5.3.1用目测法观察钎剂中是否有肉眼可见的夹杂物存在。5.4针钎剂的钎焊工艺性能检验
5.4.1瑕2~5g钎剂置于100mm×100mm的试片上（试片根据钎剂适用的钎焊材料确定），根据钎剂的用途确定加热方式。如果钎剂可用于几种加热方式的针焊时，可选择其中任何一种加热方式加热，加热温度按表3规定。加热时，观察加热过程中烟雾、火焰及烟气的产生、变化情况，加热时间由试验需要确定、
加热试验结束后，用热水（≥85℃)或其他方法清洗，钎剂应易除去。表3各类钎剂的加热温度
钎剂型号
FB1XX
FB2XX
FB3Xxs
FB4X2X3
加热
度，℃
溢
600±50
500±50
850±50
500±50
595
JB/T6045-92

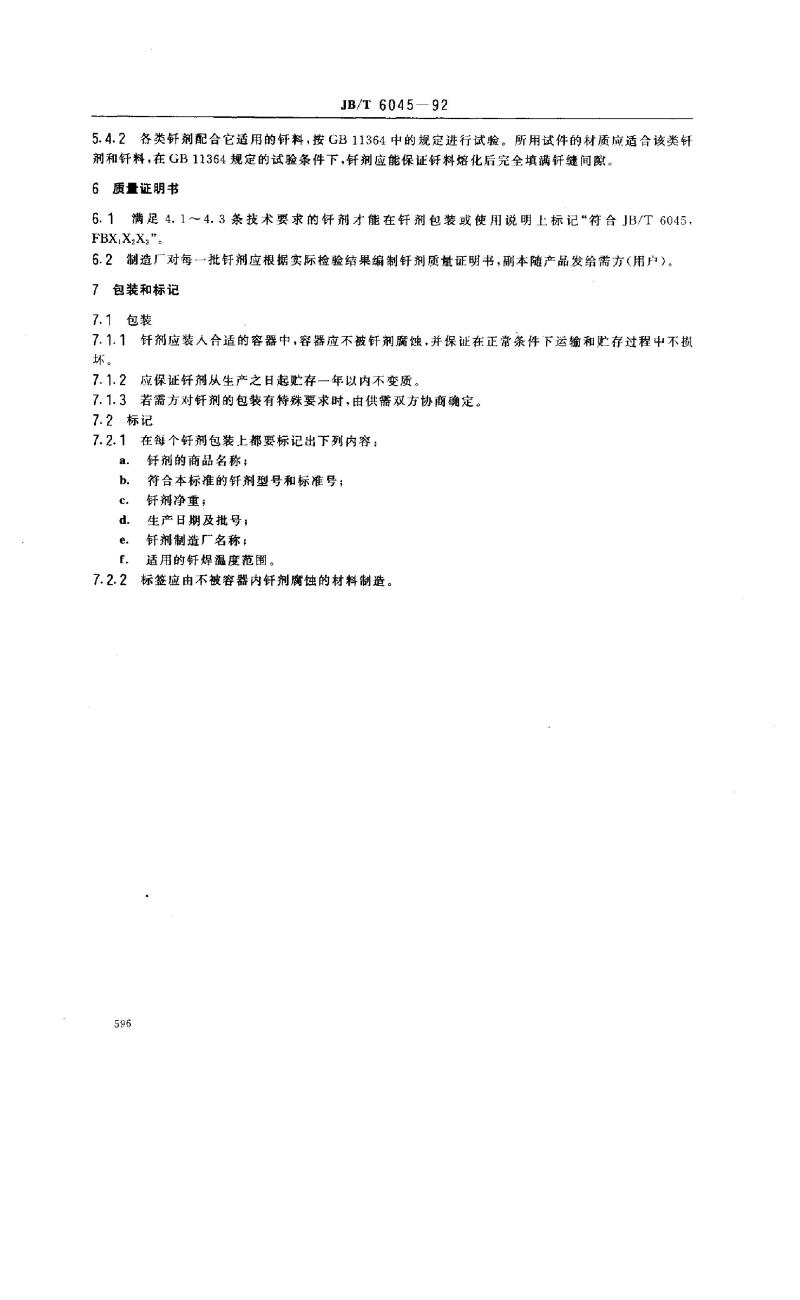

5.4.2各类钎剂配合它适用的钎料，按GB11364中的规定进行试验。所用试件的材质应适合该类针剂和钎料，在GB11364规定的试验条件下，钎剂应能保证钎料熔化后完全填满钎缝间隙。6质量证明书
6.1满足4.1～4.3条技术要求的钎剂才能在钎剂包装或使用说明上标记\符合JB/T6045FBXIXX,\
6.2制造厂对每-批针剂应根据实际检验结果编制钎剂质量证明书，副本随产品发给需方（用户）。7包装和标记
7.1包装
7.1.1钎剂应装人合适的容器中，容器应不被钎剂腐蚀，并保证在正常条件下送输和贮存过程中不损坏。
7.1.2应保证钎剂从生产之日起贮存一年以内不变质。7.1.3若需方对钎剂的包装有特殊要求时，由供需双方协商确定。7.2标记
7.2.1在每个钎剂包装上都要标记出下列内容：a.
b.
c.
d.
f.
7.2.2
596
钎剂的商品名称；
符合本标推的钎剂型号和标准号；钎剂净重：
生产日期及批号；
钎剂制造厂名称：
适用的钎焊温度范围
标签应由不被容器内钎剂腐蚀的材料制造。.92
JB/T6045-

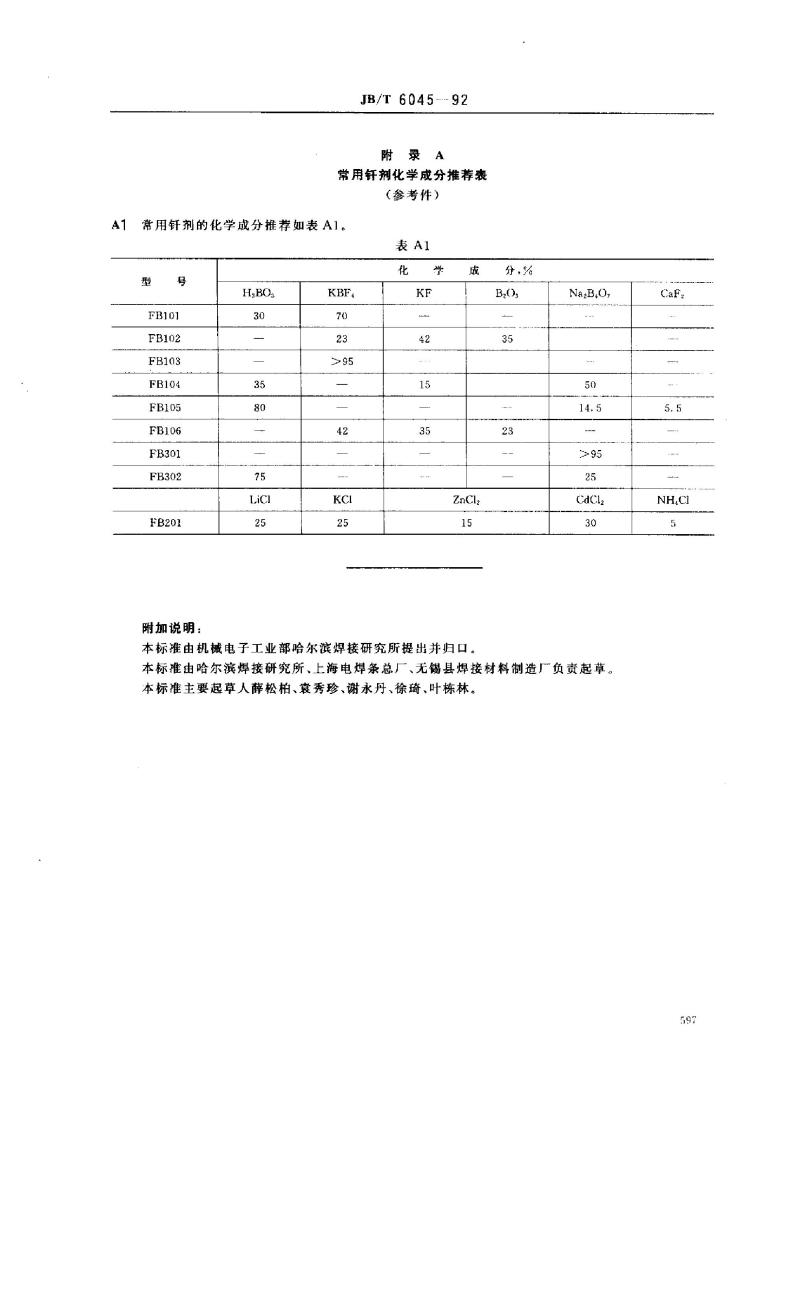

附录A
常用钎剂化学成分推荐衰
（参考件）
常用钎剂的化学成分推荐如表A1。A1
表A1
型
号
FB101
FB102
FB103
FB104
FB105
FB106
FB301
FB302
FB201
附加说明：
HBO3
30
35
80
75
Liclwww.bzxz.net
25
KBF
70
23
>95
42
KCI
25
化
KF
42
15
35
成
ZnCl
15
本标推由机械电子工业部哈尔滨焊接研究所提出并归口。分，%
B,0
35
23
NaB,O,
50
14.5
>95
25
CdCl2
30
本标准由哈尔滨焊接研究所、上海电焊条总厂、无锡县焊接材料制造厂负责起草，本标雄主要起草人薛松柏、袁秀珍、谢永丹、徐琦、叶栋林。CaF
5.5
NHCI
5
597

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
