1CS 83. 140.30

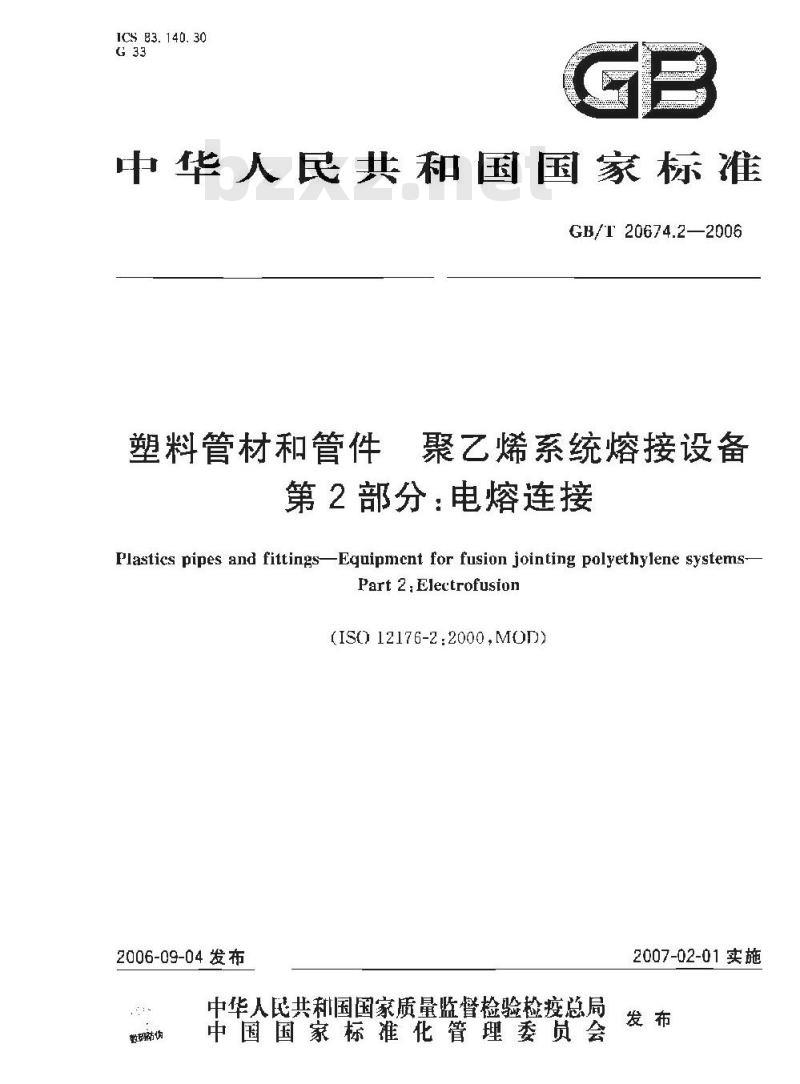

中华人民共和国国家准
GB/T 20674.2—2006
塑料管材和管件
聚乙烯系统熔接设备
第2部分：电熔连接
Plastics pipes and fittingsEguipmcnt for fusion jointing Polyethylene systems-Part 2,Electrofusion
(IS0 12176-2:2000,M0D)
2006-09-04发布
中华人民共和国国家质量监督检验检疫总局数码防伤
中国国家标准化管理委员会
2007-02-01实施

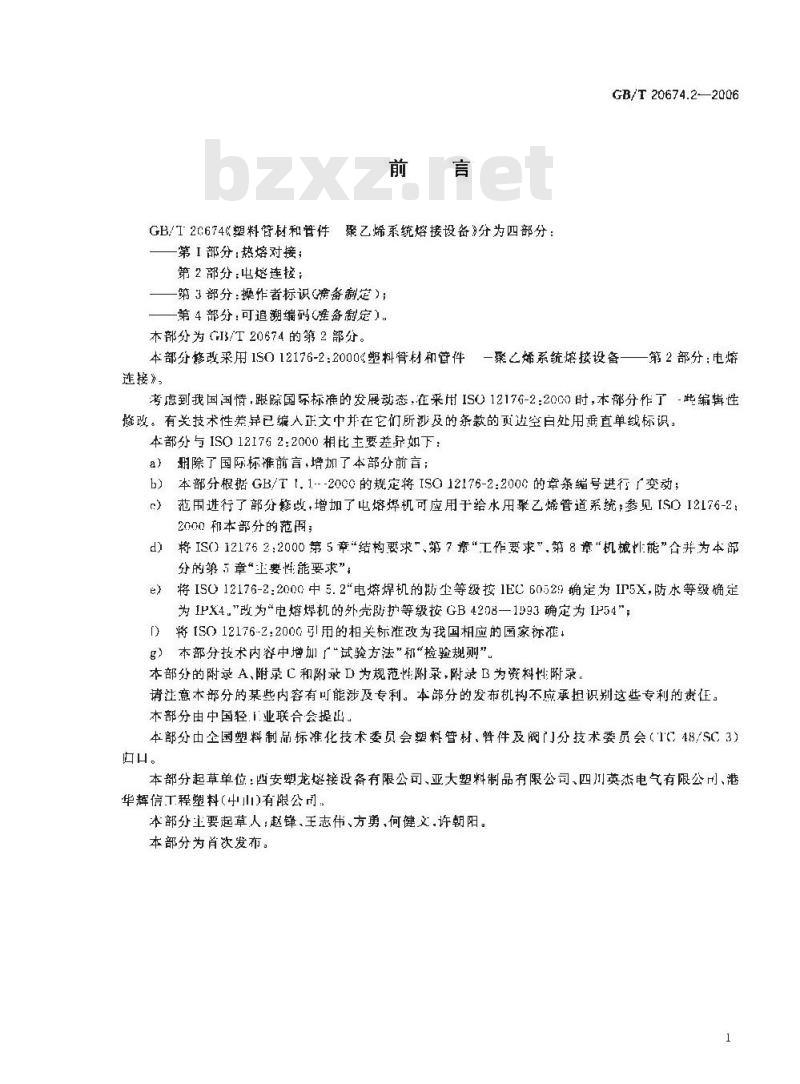

GB/T2C674塑料管材和管件聚乙烯系统熔接设备》分为四部分：第I部分:热熔对接；
第2部分：电燃连接：
—第 3部分：操作者标识(备制定);——第 4部分:可追溯编码(准备定），本部分为(J3/T20674的第2部分。GB/T 20674.2—2006
本部分修改采用1S012176-2:2000塑料管材和管件一聚乙烯系统熔接设备—第2部分：电熔连接》，
考虑到我国国情，跟踪国际标准的发展动态，在来用IS012176-2:20C0时，本部分作了-些编辑性修改。有关技术性差异已编人正文中拆在它们所沙及的条款的页进空白处用垂直单绒标识，本部分与ISO121762:2000相比主要差异如下：a）册除了国际标谁前言,增加了本部分前言;b）本部分根据GB/T1.1---2000的规定将ISO12176-22000的章条编号进行「变动；范用进行了部分修改，增加了电熔焊机可应用于给水用聚乙烯管道系统；参见[SO 12176-2：2000和本部分的范周；
d)将IS0)121762:2000第5章“结构要求\,第7章“工作要求”.第8章“机械性能”合并为本部分的第于章“主要性能要求”，将IS012176-2:200C中5.2“电熔焊机的防尘等级按1EC60529确定为IP5X，防水等级确定e
为 IPX4.\改为\电熔焊机的外壳防护等级按GB4208一1393确定为IP54\；[）将[S012176-2:200G引用的相关标准改为我国相应的国家标准g）“本部分技术内容中增加广“试验方法”和“检验规则”本部分的附录 A,附录 C和附录 D为规范性:附录,附录 B为资料性附录,请注意本部分的某些内容有可能涉及专利，本部分的发布机构不应承扭识别这些专和的责任本部分由中国轻.「业联合会提出。本部分由企国塑料制品标准化技术委员会塑料管材，管件及阀门分技术委员会（IC48/SC 3）。
本部分起草单位：西安塑龙熔接设备有限公司、亚大塑料制品有限公司、四川英杰电气有限公司、港华辉信程塑料(中山)有限公司：本部分王要起草人：赵锋、王志伟、方勇,何健文.许朝阳。本部分为首饮发布。

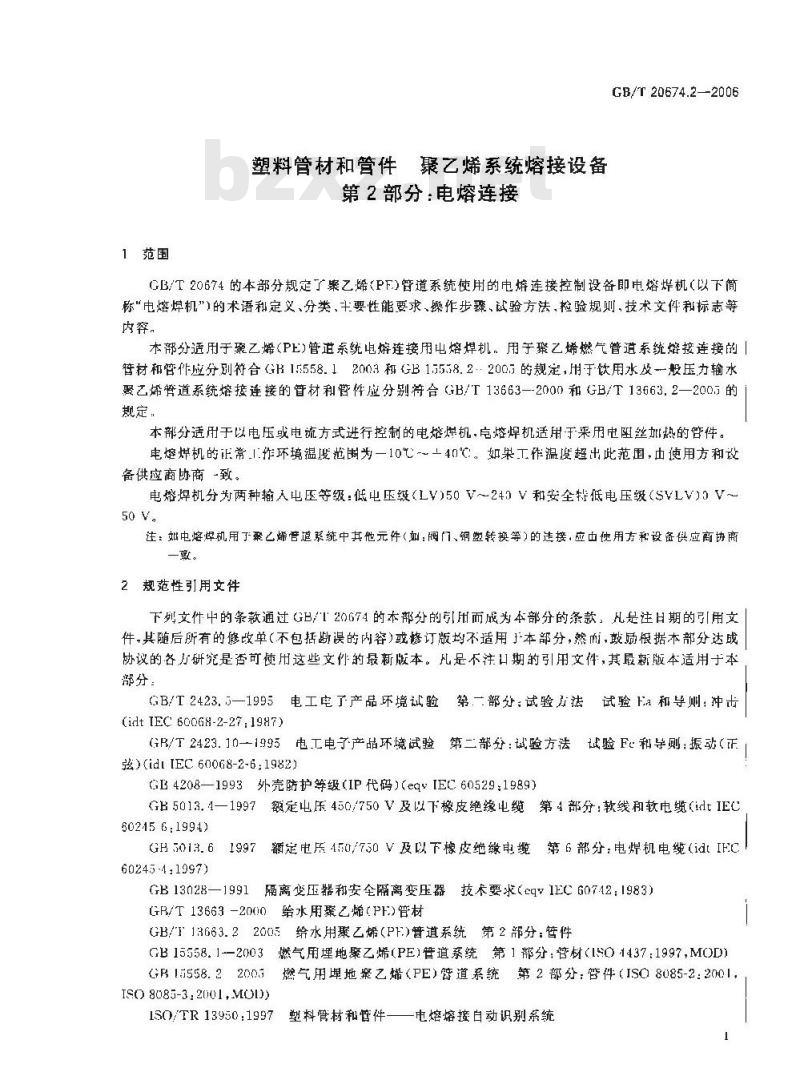

1范围
塑料管材和管件聚乙烯系统熔接设备第2部分：电熔连接
GB/T 20674.2—-2006
GB/T20674的本部分规定了乙烯(PF)管道系统使用的电熔连接控制设备即电熔焊机（以下简称“电熔焊机\)的术语利定义、分类、士要性能要求、操作步骤、试验方法，检验规则，技术文件和标志等内察。
本部分适用于聚乙烯（PE)管道系统电炼连接用电熔焊机，用于聚乙烯燃气管道系统熔连接的1替材和管作应分别符合GH15558.12003和GB155$8.2200的规定，用于饮用水及-般压力输水墨乙烯替道系统熔接连接的管材利管件应分别符合GB/T13663—2000和GB/T13663.2—200j的规定：
本部分适用于以电压或电梳方式进行控制的电熔焊机.熔焊机适用于来用电阻丝加热的管件。电烃煤机的正常1.作环境温度范围为一10℃~40℃。如果工作温度超出此范围，由使用方和设备供应商协商-致。
电熔焊机分为两种输人电压等级：低电压级(LV)50V24V和安全特低电压级（SVLV)V~50V.
注：如电熔焊机用丁桑乙烯音道系统中其他元件（如：阀门、钢塑转换等）的违接，应由使用方和设备供应商协商一致。
2规范性引用文件
下列文件中的条款通过GB/T20674的本部分的用而成为本部分的条款，乱是注日期的引用文件其随后所有的修改单（不包括谢误的内容)或修订版均不适用本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分：
GB/T2423.5—1995电工电了产品环境试验第一部分：试验方法试验Fa和导则：冲击(idt IEC: 60068-2-27:1987)
(GB/T2423.10—1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦)(idl[EC 60068-2-6;1982)
G 4208—1993外壳防护等级(IP代码)（eqvIEC60529：1989)GB5013.4—1997额定电乐450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆（idtIEC60215 6:1994)
GH 5013.61997
额定电斥450/750V及以下橡皮绝缘电缆第6部分：电焊机电缆（idtIFC60245-4:1997)
GB13028—1991隔离变压器和安全隔离变压器技术要求（cqV1EC60742：1983）GR/T13663-2000给水用聚乙烯（PF)管材GB/T13663.22005给水用聚乙烯(PF)管道系统第2部分：管件GB15558.1-—2003燃气用埋地乙烯(PE)管道系统第1部分：管材（IS1437:1997,M0D）GR15558.2200燃气用埋地案乙烯（PE）管道系统第2部分：管件（ISO）8085-2：2001，IS0 8085-3:2001+MOD)
IS0/TR13950：1997塑料管材和管件电熔熔接白动识别系统1
GB/T 20674.2-2006

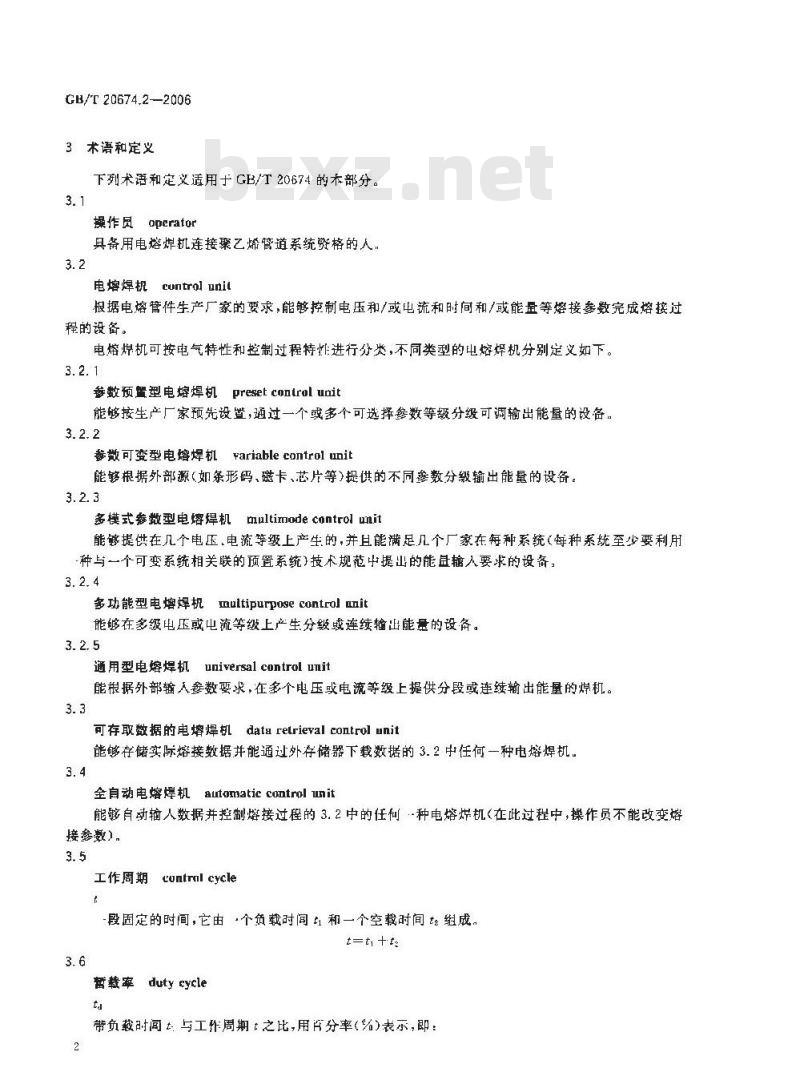

3术语和定义
下列术语和定义适用于 GB/T 20674 的本部分。3. 1
操作operator
具备用电熔焊机连接聚乙烯臂道系统资格的人3.2
电熔焊机cuntrol uniu
根据电熔管件生产厂家的要求，能够控制电压和/或电流和时间和/或能量等熔接参数完成熔接过程的设备。
电熔焊机可按电气特性和控制过程特性进行分类，不同类型的电熔焊机分别定义如下。3.2. 1
参数预置型电熔焊机preset control unit能够按生产厂家预先设置，通过一个或多个可选择参数等级分级可调输出能量的设备，3.2.2
参数可变型电熔焊机yariable control unit能够根据外部源（如条形码、磁卡、芯片等）提供的不同数分级输出能量的设备。3.2. 3
多模式参数型电熔焊机multimodecontrolunit能够提供在几个电压、电流等级上产生的，并且能满足几个厂家在每种系统（每种系统至少要利用种与一个可变系统相关联的预置系统)技术规范中提出的能益输入要求的设备，3.2. 4
多功能型电熔焊机muitipurpose controlanit能够在多级电压或电流等级上产生分级或连续输出能量的设备。3. 2. 5
通用型电熔焊机universal control unit能根据外部输人参数要求，在多个电压或电流等级上提供分段或连续输出能量的焊机。3. 3
可存取数据的电熔焊机data retrieval control unit能够存储实际熔接数据并能通过外存储器下载数据的3.2中任何一种电熔焊机。3.4
全自动电熔焊机automatic control unit能够自动输人数据并控制熔接过程的3.2中的任·种电熔烘机(在此过程中，操作员不能改变熔接参数)。
工作周期cuntral cycle
段固定的时间，它由个负载时间和一个空载时间组成。t=t +t免费标准bzxz.net
暂载率duty eycle
带负载时间t与工推周期之比，用它分率（%的表小，即：2

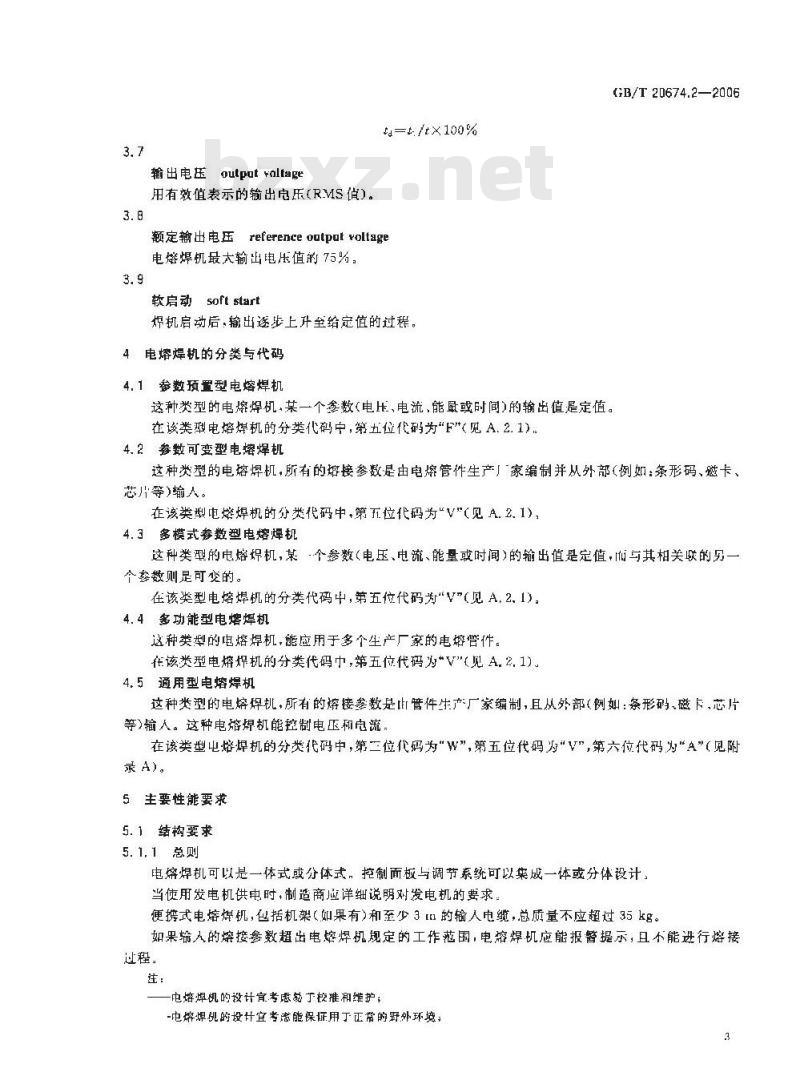

输出电压outpot yaltag
用有效值表示的输出电（RVS值）。ta=t./tX100%
reference outpot voltage
颜定输出电压
电熔焊机最大输出电压值的75%，软启动 soft start
焊机启动后，输出逐步上升至给定值的过程。4电熔焊机的分类与代码
4.1参数预置型电熔焊机
GB/T 20674.2—2006
这种类型的电熔焊机,某一个参数(电压、电流、能鼠或时间)的输出值是定值。在该类型电熔煤机的分类代码中，第五位代码为\F\（见A.2.1)，4. 2参数可变型电熔焊机
这种类型的电熔焊玑，所有的璃接参数是由电熔管件生产了家编制并从外部（例如：条形码、燃卡、芯片等)输人。
在该类型电熔焊机的分类代码中，第五位代码为\V\（见A.2.1),4.3多模式参数型电熔焊机
这种类型的电熔焊机，某·个参数（电压、电流、能量或时间）的输出值是定值，m与其相关联的另一个参数则是可变的。
在该类型电熔焊机的分类代码中，第五位代码为V\（见A,2.1)，4.4多功能型电熔焊机
这种类型的电熔焊机,能应用于多个生产厂家的电熔管件。在该类型电熔焊机的分类代码巾，第五位代码为*V\（见A.2,1)4.5通用型电熔焊机
这种类型的电熔焊机，所有的熔接参数是比管件生产厂家编制,且从外部(例如：条形码,磁卡、芯片等)输人。这种电熔焊机能控制电压和电流在该类型电熔焊机的分类代码中，第三位代码为\W”，第五位代码为\V\第六位代码为\A\（见附录A)。
5主要性能要求
5.1结构要求
5. 1. 1总则
电熔焊机可以是一体式或分体式，挖制面板与调节系统可以集成一体或分体设计，当使用发电机供电时+制造商虚详细说明对发电机的要求：便携式电熔煤机,包括机架(如果有)和至少 3 [1的输人电缆，总质量不应超过 35 kg。如果输人的熔接参数超出电熔焊机规定的工作范围，电熔焊机应能报替提示，且不能进行熔接过程。
电焙焊机的设计宜考虑品于校推和维护：-电熔焊机的设计宜考态能保证用丁正带的野外环境；3
GB/T 20674.2—2006
考虑到运摘和现场操作,电熔焊机及其附件的设计直考忠化学蚀或机械损伤的影响，控制面板（如键盘，显示屏)的设计宜具有止碰捷损伤的保护设施。5.1.2电气安全
电熔焊机的外壳防护等级按GB4208一1993确定为II54。所有的印别线路板应进行三防处理。电熔焊机的设计中，应保证开关利按钮具有一定的防水性电塔焊机及其附件应满足相关标准的安金规定。5.1.3电缆
5. 1. 3. 1总则
输入和输出电缆可设计成固定式或可拆卸式两种。在正常工作范和存放条件下（例如：一10亡～+40T，电缆应能保持柔性，
电熔焊机应有电缆缠绕或放置的装置。为满足便携式电源安全操作（例如绝缘或接地系统）的要求和焊机的安全特性，电缆应采取附加保护猎施
5.1.3.2输入电缆
输人电缆应符合GB5013.4—1997的要求，固定输人电缆的长度不应小于3m。5. 1. 3. 3 输出电缆
输出电缆应符合GB5013.6—1997的要求，长度不应小于2.5m。输出电缆应满足如下功能：
提供电能：
—一传输实际电压并传送采架电压反馈信号；一在管件校验电阻值过程中，提供和反馈检测电压：5.1.4电缆连接器
在野外施工条件下，电缆连接器应满足GB4208—1993(见5.1.2)的规定。电缆连接器具有如下功能：
接触电阻应尽可能低
——连接器可反馈实际电压：
一连接器易于与管件、电缆连接；一连接器的设计，应有绝缘防护，以避免在熔接过程中导电部分与人体直接接触，5.1,5操作员控制开关或按钮
电熔煤机至少成有如下控制开差一个绿色的“启动”按钮；
一-个“复位”按钮，在任何故障状况下，按下均可切断输出回路；一个红色的“停止”开关，一旦出现仟何故障状况，均可操作此开关切断输人回路。电熔焊机的输人端应配有过载保护装置。5. 1. 6显示屏
在亮光和柔光条件下，显示内穿均碰清晰可见5. 1.7温度测量装置(熔接过程能量补偿用）电熔焊机应配备一个测量环境温度的温度测盛装置，其精确度为二1亡。温度测量装置的温度传感器可以安装在电熔焊机E或外配，由操作员手动控制；者要装在电熔焊机E，不虚受电熔焊机本身所产生热量的影响，
外配温度传感器应有保护，以防止机械损伤，5. 1.8输入数据译码器
电熔焊机应配有译码器，用米读取手动键盘输人或自动系统输人（如整端传器、条形码、磁卡的4
数据。
GB/T 20674.2—2006
配有IS0/TR13950：1997中所述的熔接数据自动识别系统的电熔焊机，应能按照规定程序，对所读取的数据进行解码。
熔接过程-开始，则不能输人或修改数据。5.1.9数据输出连接器
5,1.9.1总则
电熔焊机应配有一个数据检索存储装置，以便对所存储的臀件和熔接参数进行检索。数据检索存储装置应包含以下部分：个用存储数据的存储器；
一个数据传输接口(通讯）：
电熔焊机应编人一个接口程序，以便数据下载5. 1, 9.2存储器
存储器可与控制设备集成一体或为可移动部件，最少应能存储250条熔接记录，应有报警程序，以防止数据丢失。若存储器中信息溢出,则最早的信息将被删除，5. 1. 9.3数据传输接口
数据检索存储装置应有一个接口，允许将数据存储器中存储的数据下载至其他电子设备（如计算机和/或打印机），以便分析，显示或存储，接口应选用远距离传送器或标推型连接器(如PCMCIA,串口和/或并口）。5.1.9.4数据保护
带有数据检索存储装置的电熔焊机应具有如下特性，以避免数据丢失：一应能连续记录操作过程中熔接数据：一若有中渐·应能保存当前的熔接数据；一若未连接存储装置·则数据检案存储装置不能工作5.1.10变压器
所有变压器应为符合GB13028－1991的安全隔离变压器5.1.11暂载率
对十输出功率不大于2kW的电熔焊机，工作周期为10min，如暂载率为60%，即负载时间为6min.空载时间t为4min
对丁输出功率大丁2kW的电熔焊机，1.作周期为15min，如暂载率为60%，即负载时间为9 min,空载时i t，为 6 min,
附录B中给出了二个电熔焊机在额定输出电压下35%--100%暂载率所对应输出功率曲线图的图例，此图山设备制造商给出。
5.2工作要求
5.2.1总则
在止常1作环境温度范用内.电熔焊机的控制精度应成至少保持12个月不需校准：5.2.2电源
在电网供电或发电机供电情说下电熔焊机均应能常1作。使用便携式发电机的电熔焊机，应尽避免发电机的波、自感、互感的干扰而降低电熔焊机的最大输山功率。
输人电压的允许偏差不得超出额定电压的二15%。电熔煤机制造商应在设备铭牌或技术文件中，详细说明适用的发电机工作频率的范围5
