【国家标准(GB)】 硬质泡沫塑料 低于环境温度的线膨胀系数的测定

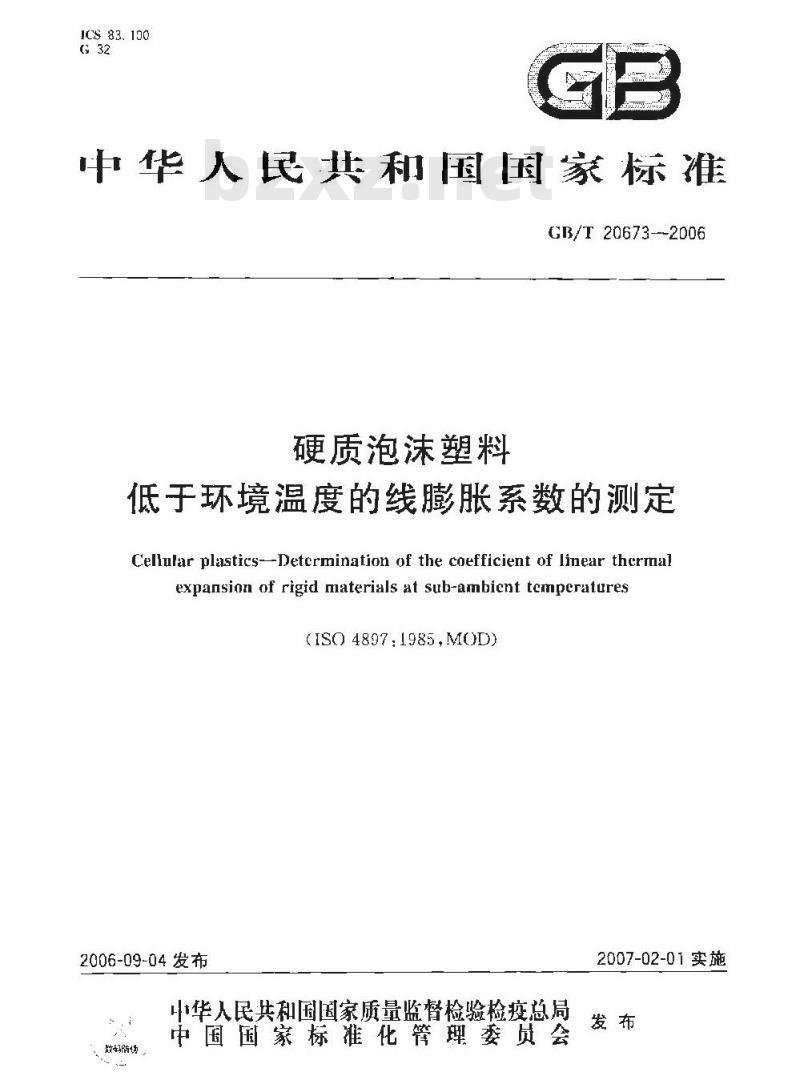

ICS 83. 190
中华人民共和国国家标准
GB/T 20673--2006
硬质泡沫塑料
低于环境温度的线膨胀系数的测定Cellular plastics--Detcrmination of the coefficient of linear thcrrnalexpansion of rigid materials at sub-ambicnt tcmperatures(IS0 4897:1985,M0D)
2006-09-04发布
小华人民共和国国家质量监督检验检疫总局数的防伤
中国国家标准化管理委员会
2007-02-01实施
GB/T20673—2006
本标准整改求用国际标准SO4897:1985《池沫塑料—：硬质材料低于环境温度的线膨胀系数的测定英文版），技术内容上与1S04897：1985方法B完企相同、在资料性附录A1列出了本标准章条编号与1S0 4897：1985章条编号对照一览表：在资料性附录B给出了木标与[S(）4897：1985技术作差异及其原因-览表。为便于使用，本标准还作了下列修改：删除国际标准中的图适用工方法B的装置详图：b）删除国际标准中的5.?关于方法B的注释。本标推的附录 A和附求 H为资料性附录。本标准由中国轻1.业联合会提出本标雅山全国塑料制品标准化技术委员会（CSEBTS/TC48)）百口。本标准起草单位：北京工幅大学，H耐省产品质量监督检验中心.本栋耀主要起革人：魏华光孙林，陈倩、工瑞兰，本标为首改发布。
1范围
硬质泡沫塑料
低于环境温度的线膨胀系数的测定本标推规定了测定硬质泡沫塑料低了坏境温度的线膨胀系数的方法。GI3/T20673—2006
本标准适用于测定硬质泡沫塑料在选定低温与环境温度之间的“平均\线膨胀系数。采用本标推测得的线膨张系数值仅在受试时间内对受试的特定样品有效：硬质泡沫塑料具有各问异性，不同方问的试验所得到的结果设有可比性。2规范性引用文件
下列文件中的条款通让本标准的引用而成为本标准的条款。凡足让口期的引期义件其随所所有的修收单（不包括勘误的内容)或修订版均不适所于本标准，然而，鼓励根据本标证达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文作，其最新版本适用了本标准。GI3/T2918—1998塑料试样状态调防和战验的标准环境（idlIS291:1997)GB/T634%-1996：泡塑料马橡胶线性寸的测定（id1S01923：1981）3术语和定义
下列术语和定义适用子本标准：3.1
线膨胀系数
温度每改变「亡时，单位长度的改变革。4莜器
假器如图1所示，由下装置红最：1
GB/T 20673-—2006
容纳试样的石英實；
安验室支架：
3石英管的水平密判端：
+…-试样：
5——供试样放人的寳孔；
6——行炎活塞杠;
8888888Www.bzxZ.net
活塞杆对势圈；
防护螺母；
ah——-支持部件：
HT分表;
10 —下分表支架。
图1测定线膨胀系数的装置

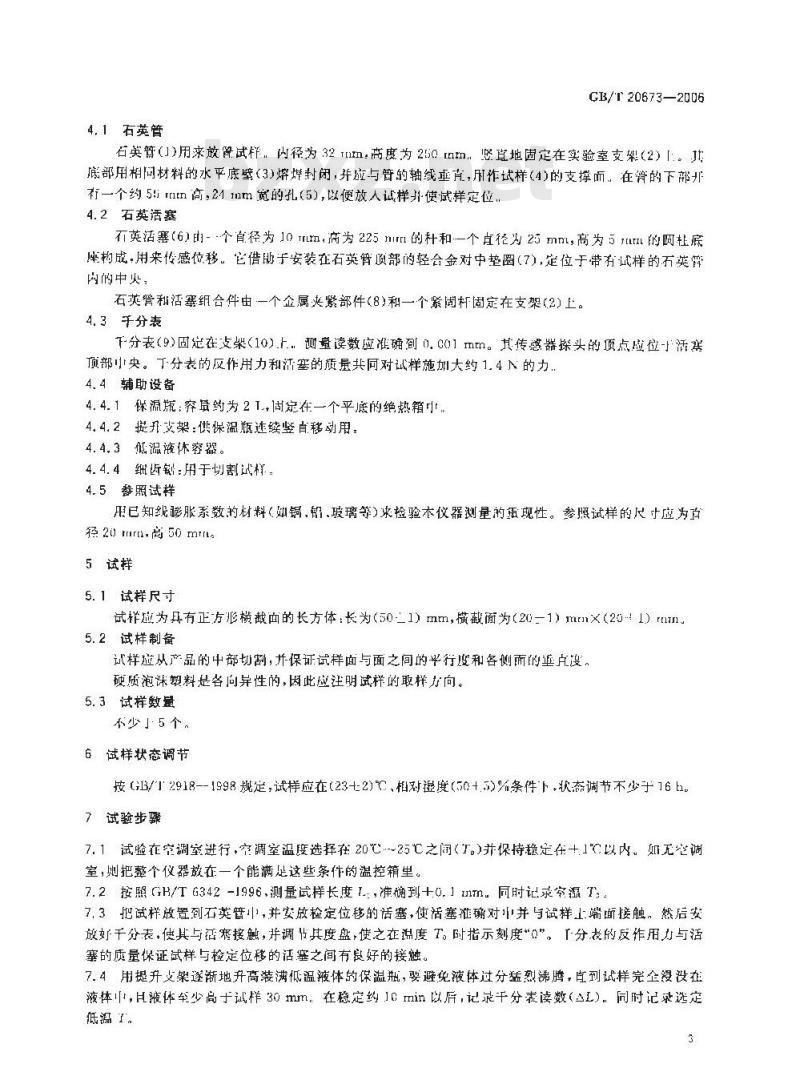

4.1石英管
GB/T 20673—2006
石英管(1)用来放肾试样。内径为32Tnm：商度为250rnm，竖直地固定在实验室支架2）「.。J底部用相同材料的水平底壁（3)熔封闭，并应与管的轴绒垂育，所作试样（4)的支撑而，在脊的下部开有一个约5irn高，24mm宽的孔（5），以便放人试样升使试样定位.4.2石英活塞
不英活塞（6由-个首径为10，商为225m的和一个直径为25mL高为51m的圆底座构成，用来传感位移。它借助于安装在石英臀顶部的轻合金对中垫圈（7），定位于带有试样的石英臂两两申火
石英管和活塞组合件由一个金属来紧紫部件（8)和一个紧固析固定在支架(2）上。4.3千分表
下分表（9)固定在支架(10).t测读数应准确例0.c01mm。其传感器探头的顶点应位-F活塞顶部小央。了分表的反作用力和活塞的质量共同对试样施加大约1。4的力，4.4辅助设备
4.4.1保温瓶：穿录约为21，固定在一个平底的绝热箱小4.4.2提升支架：供保温瓶连续竖自移动用：4.4.3低温液休容器。
4.4.4细齿：用于切割试样
4.5照试样
用已知线膨胀系数的材料（如铜，铅.玻璃等）求检验本仪器测量的再现性。参照试样的尺寸应为径2urm高50mm
5试样
5.1试样尺寸
试样应为具有正方形横截面的长方体：长为（50二1）mm，横截面为（20-1）mm×（20-1）rmm5.2试样制备
试样应从产品的中部切割，并保证试样面与面之间的半行度和各侧面的垂直设。硬质泡课塑料是各向异性的，因此应注明试样的取样力向。5.3试样数量
不少」5个，
6试样状态调节
按GB/T2918--1998规定，试样应在（23+2)℃相对湿度（50+.5)%条件下+状态调节不少于16h。7试验步骤
7.1试验在空调室进行，空调室温度选择在20℃-~25亡之间（T。)并保特稳定在+.1℃以内。如无空调室，则把整个仪器放在一个能满足这些条件的温控箱里。7.2按照GH/T 6342-1996，测量试样长度L：，准确到+0.］nm。同时记录室源T：7.3把试样改置列石英管1，并安放检定位移的活塞，使活塞准确对巾并与试样士端面接触。然后安放好千分表，使其与括寒接触，并调竹其度盘，使之在温度T。时指示刻度“0\。「分表的反作用力与活塞的质量保证试样与检定位移的活塞之间有良好的接触。7.4用提升支架逐渐地升高装满低温液体的保温瓶，要避免液体过分羞烈沸腾，直到试样完企漫没在液体，且液体牟少高于试样30 mm：在稳定约10min以后，记录千分表读数（≥L)，同时记录选定温了。
GB/T 20673-—2006
放低保温瓶，使试样和装置的温度再升到室温1。。可以使用低流速的空气来加快装置的升温：7.5
注，郊呆菇要避免低温被述与试样直接接靶,而必用个白径大些的念屑穿把石炭管保护起来，此时,应该圳势电偶来泌氏试群的城终退度「。8
结果表示
平均线膨胀系数按式(1)计算：
式中：
平均线膨账系数，单位为每摄氏度（-）；试样的原始长度，单位为毫米(nm）：Tn-一案温,单位为摄氏度[℃);
T-选定低湿，单位为摄氏度℃)；L-—F分表读数，单位为毫米（rum）。8.2
试验结果以纽试样测定值的算术平均值表示，取两位有效数字。9
试验报告
试验报告应包括下列内容；
本标准编号：
试择名称、型号、生产单位和生产口期：试样制备方法和取样方向；
dp状态调节条件;
试验猛度：
平内线彩胀系数；
出现的乒常现象；
试验作期。
附录A
(资料性附录)
本标准章条编号与IS04897：1985(E)章条编号对照本标准章条编号与1S04897：1985章条编号对照-览表，见表A.1GB/T20673—2006
表A.1本标准章条编号与1SO4897：1985章条编号对照一览表本标雅帝条编号
规范性用文件
术谱和定义
试栏状态调节
试验步骤
8结是表示
9试验披告
IS4897：19H5背条编号
范围和适川肯湖
参考标准
状态调节
结果装示
医验凝告
状态谢
15.5结据表示
5. 6验报告
5.7美于方法的注释
附录适川于方然A的装暨
GH/T20673-—2006
附录H
（资料性附录）
本标准与1SO4897:1965技术性差异及其原因本标准与 IS0 4897:1985 技术性差异及其原内一览表,见,表 I3. 1。表 B. 1 本标准与 IS0 4B97: 1985 技术性差异及其原固 览表本标难章条编号
规范性引用文件
8结果表示
技术性差异
删除了 1S3 -1897:1985 中的方 A。，引用「差同采用国际标唯的我国标准。:15.1 t897:1985 中的方法 A 所采用的特殊冷却系统是一项专利，目前在国内元此试缝数。适应我国国情。
用摄氏度(℃)代替国际标游中的开氏度(K)。|适底我国国情。GB/T 20673-2006
中华人民共
国家标准
硬质泡沫塑料
低于环境温度的线膨胀系数的测定GB/T 20573—2005
中国标准出版社出版发行
北京复兴门外二里河北街[5号
邮政编码：10Gn45
网址spe.nct.cn
电话：5852394658317318
中昌标谁出版社案岛印刷厂印刷各地新华书店经销
开本880×12301/16印张 U.75字数12千字2007 卡 5月第一版
2007年 5 月第一次印刷
书号：155066：129426
定价14.00元
由本社发行中心调换
如有印装差错
版权专有侵权必究
举报电话：（010)68533533
褐粮17bzW.cn脆黛褐他铁駕褐顏瘦张科5湖
17izw.com脆蟹蟀
精种铁蟀架鹅發
1乐颖60翼
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
