【国家标准(GB)】 电工电子产品环境试验 试验A和B(带负载)用温度试验箱的测量

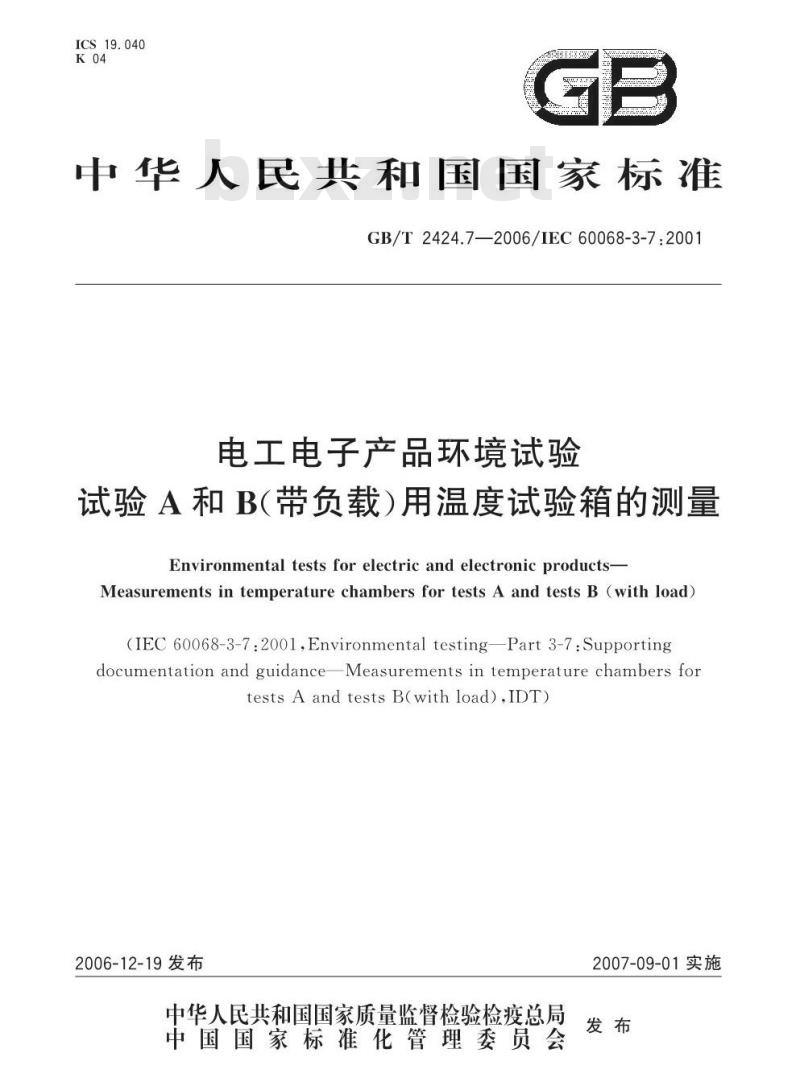

ICS19.040
中华人民共和国国家标准
GB/T 2424.7—2006/IEC 60068-3-7:2001电工电子产品环境试验
试验A和B（带负载）用温度试验箱的测量Environmental tests for electric and electronic products-Measurements in temperature chambers for tests A and tests B (with load)(IEC 60068-3-7:2001,Environmental testing—Part 3-7:Supportingdocumentation and guidanceMeasurements in temperature chambers fortests A and tests B(with load),IDT)2006-12-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-09-01实施

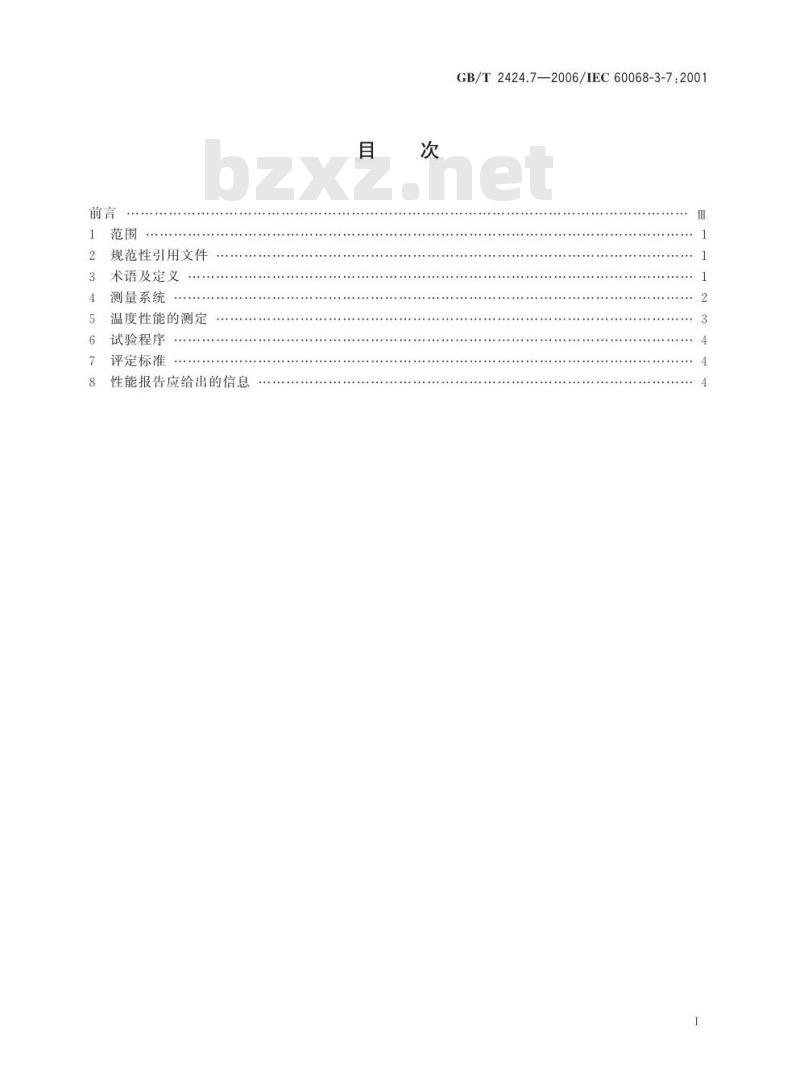

规范性引用文件
术语及定义
测量系统
温度性能的测定
试验程序
评定标准
性能报告应给出的信息

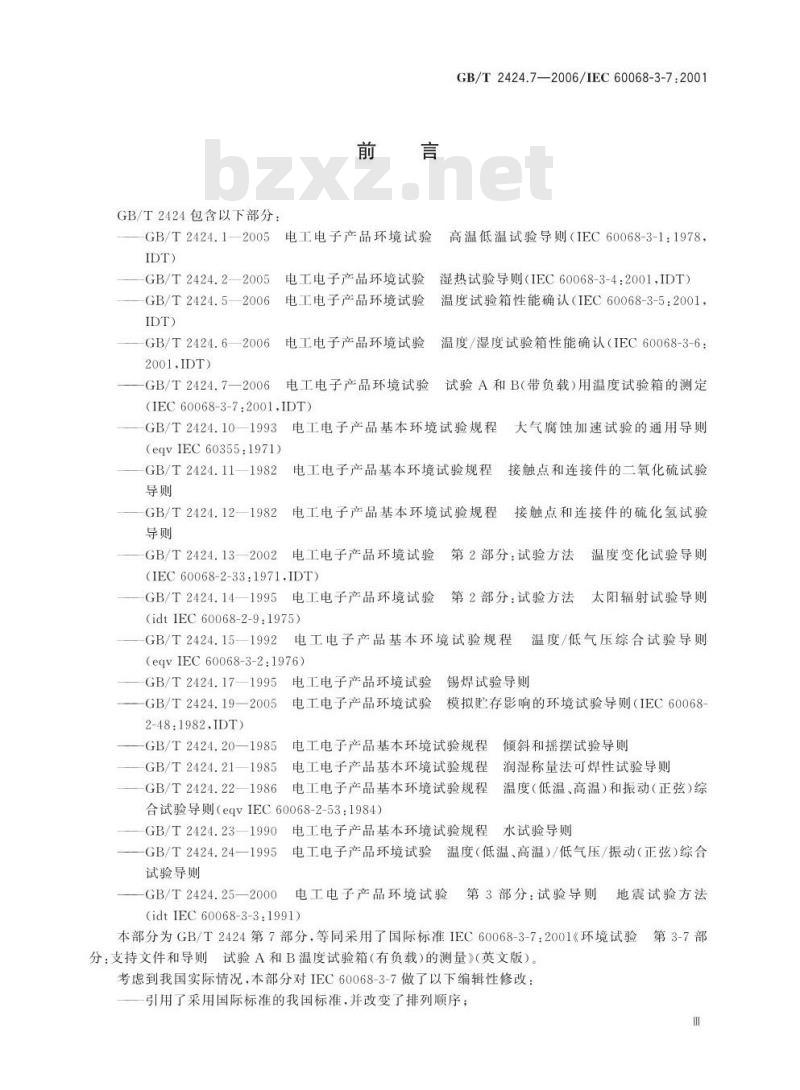

GB/T 2424.7—2006/IEC 60068-3-7:2001GB/T2424包含以下部分：
GB/T2424.7—2006/IEC60068-3-7:2001高温低温试验导则（IEC60068-3-1：1978，GB/T2424.1一2005电工电子产品环境试验IDT)
-GB/T2424.2—2005
电工电子产品环境试验湿热试验导则（IEC60068-3-4：2001，IDT）GB/T2424.52006
GB/T2424.6—2006
2001.IDT)
-GB/T2424.7—2006
电工电子产品环境试验温度试验箱性能确认（IEC60068-3-5：2001，电工电子产品环境试验温度/湿度试验箱性能确认（IEC60068-3-6：电工电子产品环境试验试验A和B（带负载）用温度试验箱的测定(IEC 60068-3-7:2001,IDT)
GB/T2424.10-1993电工电子产品基本环境试验规程大气腐蚀加速试验的通用导则
(eqvIEC60355:1971)
GB/T2424.111982电工电子产品基本环境试验规程接触点和连接件的二氧化硫试验导则
GB/T2424.121982电工电子产品基本环境试验规程导则
接触点和连接件的硫化氢试验
第2部分：试验方法
GB/T2424.132002电工电子产品环境试验(IEC60068-2-33:1971,IDT)
GB/T2424.14—1995电工电子产品环境试验(idtIEC60068-2-9:1975)
温度变化试验导则
第2部分：试验方法
太阳辐射试验导则
GB/T2424.15—1992
电工电子产品基本环境试验规程温度/低气压综合试验导则
(eqvIEC60068-3-2:1976)
-GB/T2424.17—1995
电工电子产品环境试验
—GB/T2424.19—2005
电工电子产品环境试验
2-48:1982.IDT)
锡焊试验导则
模拟贮存影响的环境试验导则（IEC60068-—GB/T2424.20—1985
电工电子产品基本环境试验规程倾斜和摇摆试验导则
GB/T2424.21—1985电工电子产品基本环境试验规程润湿称量法可焊性试验导则
—GB/T2424.221986
电工电子产品基本环境试验规程温度（低温、高温）和振动（正弦）综合试验导则（eqvIEC60068-2-53：1984）GB/T2424.23—1990电工电子产品基本环境试验规程水试验导则
-GB/T2424.24—1995
电工电子产品环境试验温度（低温、高温）/低气压/振动（正弦）综合试验导则
-GB/T2424.25—2000
电工电子产品环境试验
第3部分：试验导则
地震试验方法
(idtIEC60068-3-3:1991)
本部分为GB/T2424第7部分，等同采用了国际标准IEC60068-3-7：2001《环境试验金第3-7部
分：支持文件和导则试验A和B温度试验箱（有负载）的测量》（英文版）。考虑到我国实际情况，本部分对IEC60068-3-7做了以下编辑性修改：引用了采用国际标准的我国标准，并改变了排列顺序；Ⅲ

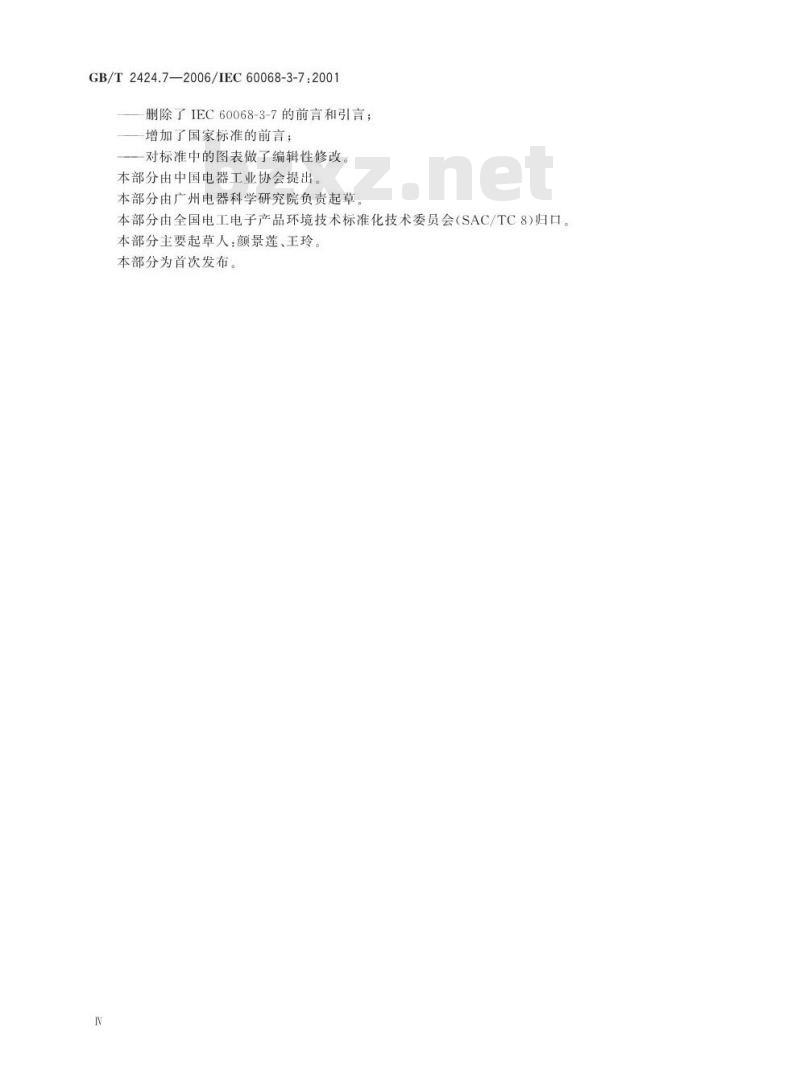

GB/T2424.7-—2006/IEC60068-3-7:2001删除了IEC60068-3-7的前言和引言；——增加了国家标准的前言；
一一对标准中的图表做了编辑性修改。本部分由中国电器工业协会提出本部分由广州电器科学研究院负责起草。本部分由全国电工电子产品环境技术标准化技术委员会（SAC/TC8)归口。本部分主要起草人：颜景莲、王玲。本部分为首次发布。

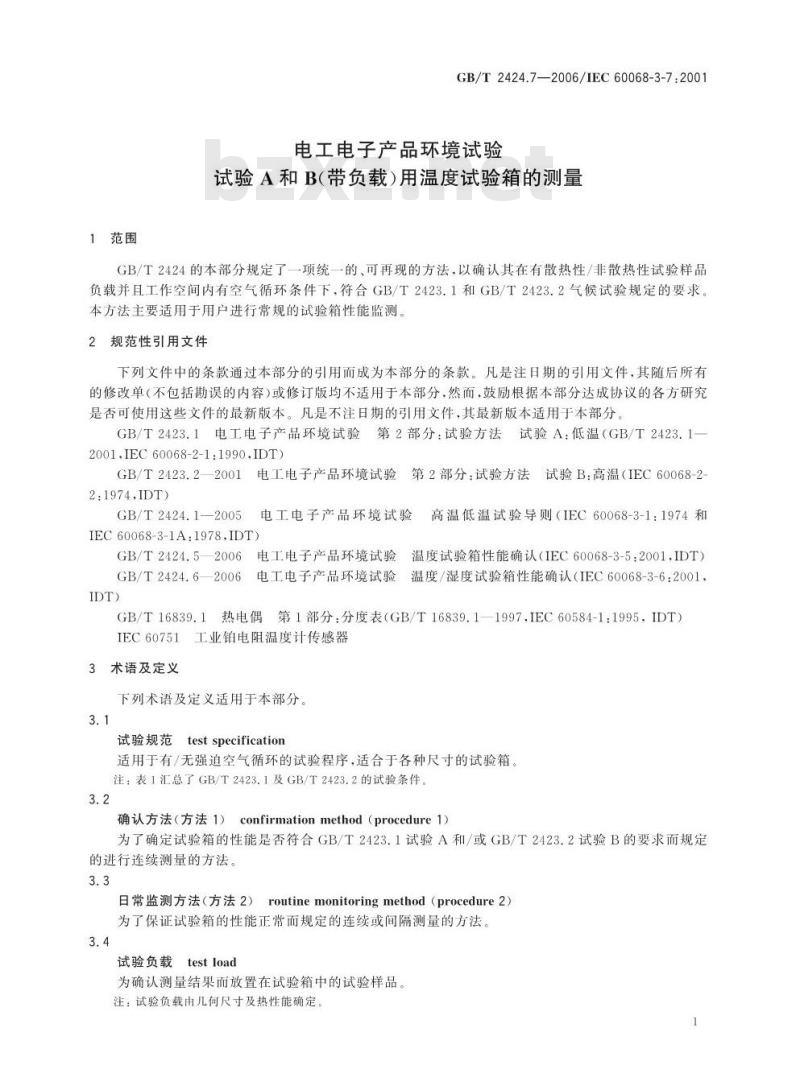

1范围
GB/T2424.7—2006/IEC60068-3-7:2001电工电子产品环境试验
试验A和B（带负载）用温度试验箱的测量GB/T2424的本部分规定了一项统一的，可再现的方法，以确认其在有散热性/非散热性试验样品负载并且工作空间内有空气循环条件下，符合GB/T2423.1和GB/T2423.2气候试验规定的要求。本方法主要适用于用户进行常规的试验箱性能监测。2规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温（GB/T2423.1-2001.IEC60068-2-1:1990.IDT)
GB/T2423.22001
2:1974,IDT)
GB/T2424.1—2005
电工电子产品环境试验第2部分：试验方法：试验B：高温（IEC60068-2电工电子产品环境试验
高温低温试验导则（IEC60068-3-1：1974和IEC60068-3-1A:1978.IDT)
GB/T2424.5一2006电工电子产品环境试验温度试验箱性能确认（IEC60068-3-5：2001.IDT）GB/T2424.6—2006电工电子产品环境试验温度/湿度试验箱性能确认（IEC60068-3-6：2001，IDT)
GB/T16839.1热电偶第1部分：分度表（GB/T16839.1—1997.IEC60584-1:1995，IDT）IEC60751工业铂电阻温度计传感器3术语及定义
下列术语及定义适用于本部分。3.1
试验规范testspecification
适用于有/无强迫空气循环的试验程序，适合于各种尺寸的试验箱。注：表1汇总了GB/T2423.1及GB/T2423.2的试验条件。3.2
确认方法（方法1）confirmationmethod（procedure1）为了确定试验箱的性能是否符合GB/T2423.1试验A和/或GB/T2423.2试验B的要求而规定的进行连续测量的方法。
日常监测方法（方法2）routinemonitoringmethod（procedure2）为了保证试验箱的性能正常而规定的连续或间隔测量的方法。3.4
试验负载testload
为确认测量结果而放置在试验箱中的试验样品。注：试验负载由几何尺寸及热性能确定1
GB/T 2424,7-—2006/1EC 60068-3-7 :20013.5
人工负载artificial load
依据本部分规定制造的试验负载，其几何尺式与热性能与该试验箱用的试验样品相关。注！表2规定人工负的数据。
表1试验条件
温度范围
-65℃~+50
+30t~+400℃
几何尺寸
热传递
热辐射率
散热情况
表2人工负载
一数据
体积约为工作空间的20%
约 10 kl/(m+ K)
温度变化
按GB/T 2423.2—2001的附录 C
注：s=3 mm 不锈钢板或 4 mm 铝板(h.l.u应小于工作空间的相应尺寸),图1人工负载实例
4判量系统
用于确认及目常雌的系统，无论是内驾的或独文干试验箱的均要符合下列要求：4. 1温度
应当使用铂电阻温度计（按1EC60751)或热电偶温度计（按GB/T16839.1)。4. 1.1温度传感器
在-200℃～+200℃温度范国内，传感器的测量不确定度要符合IEC60751A级。2
4.2湿度
仅在确认GB/T 2423.2的试验时有要求。GB/T 2424.7-—2006/IEC 60068-3-7:2001把一只独立的湿度传感器尽可能的放在工作空间的中心。湿度监测传感器的类型见GB/T2424.6—2006的4.3。4.2.1湿度传感器
湿度传感器的测最不确定度不大于3%RI。4.3试验箱壁辑射系数
试验箱壁辐射系数要与 GB/T 2424.1-:2005 附录【的表I.2—致。4.4气流速度
所安装的气流传感器要能量出冲击负载的最大气流速度。4. 4. 1气疏速度传感器
气,流速度传感器的测量不确定度要符合 GB/T 2423的容差要求。4.4.2气流速度传感器响应时间
气流速度传感器的响应时间要大于5s.以避免气流波动的影响。4.5记录装置
对于确认监测，至少每分钟记录一次；对于日常监测，每5min记录一次。记录试验箱监测传感器测得数据的记录装置应独立于试验箱控制系统。5温度性能的测定
5.1试验区环境
按 GB/T 2424.5—200G 的 4. 1。5.2试验箱负载
为测量试验箱的性能要推备几种不同的负载条件：试验负载：
人工负载：
散热的
非散热的
散热的
非散热的
注：在虽大型的·散热大的样品时-设好利川\白由空气\试验箱或气流速度较低(小于1 m/s)的试验箱,以使样品产生温度梯度。在这种情况下，工作空间内的温度可能不均匀，因此需要监测进出该试验样品的空气温度5. 2. 1试验负载的位置
试验负载要完全放在工作空间中，对于多个散热负载，应将互相之间的加热效应减至最小，以符合GB/T2423.2一2001下列各条的要求。
无强制空气循环
有强制空气循环
5.3温度传感器的安装
29.1. 1.2利40. 1.1.2
29. 1. 2. 2 和 40, 1. 2. 2
要保扩温度传感器免受冷热源的直接热辐射，另外，宜用合适的绝热材料保护箱壁和负载传感器：免受周围空气对流传热的影响，5.3.1温度传感器的位置
按 GB/T 2424.5—-2006。
5. 3. 2箱壁传感器的位置
直接加热或冷却试验箱壁时，有必要按图2位置另放一些附加传感器。3
GB/T 2424.7—2006/IEC 60068-3-7:2001图 2箱壁传磁器的位置
5. 3. 3负载传密器的位置
试验负载温度传感器宜放在负载的有代表性的点上，以指示是否达到温度稳定。6试验程序
6.1确认方法
试验要在代表试验箱预定用途的温度和试验负载下进行。6,1.1无负载试验
按 GB/T 2424.5—2006。
6.1.2有负载试验
一放置并启动试验负载；此内容来自标准下载网
一按上述6.1.1顺序重复试验。
6.2日常监测方法
为了控制试验箱，日常监测要以固定的时间间隔进行。每当维护/修理修试验箱的加热致冷系统，空气循环系统或试验箱控制系统后都要进行额外监测。月常监测所用的传感器的位置要从GB/T 2424.5—2006的4.1确定的位置中选取。监测该点的温度，每陷5min记录1次。日常监测用于确定对于给定试验负载，该试验箱在其容差范围内正常工作。但单一监测点的温度容差不同于确认监测规定的温度容差,即低温试验±1,5 K,高温试验1. 0 K,7评定标准
如果所有的试验结果都在相应的 G3/T 2423 有关部分规定的范围内,则认可该温度试验箱的性能。
8性能报告应给出的信息
试验区的大气条件；
一试验箱的内部尺寸和工作空间的容积；按GB/T2424.5—2006第5章中各阶段的温度波动和温度梯度；一升溢和降温的温度变化率；
一温度极值：
一任何偏差，如过冲量！
试验负载的详细情况
数据采集系统的详细情况：
气流速度：
一测量不确定度的评估。
GB/T 2424.7—2006/IEC 60068-3-7:2001
