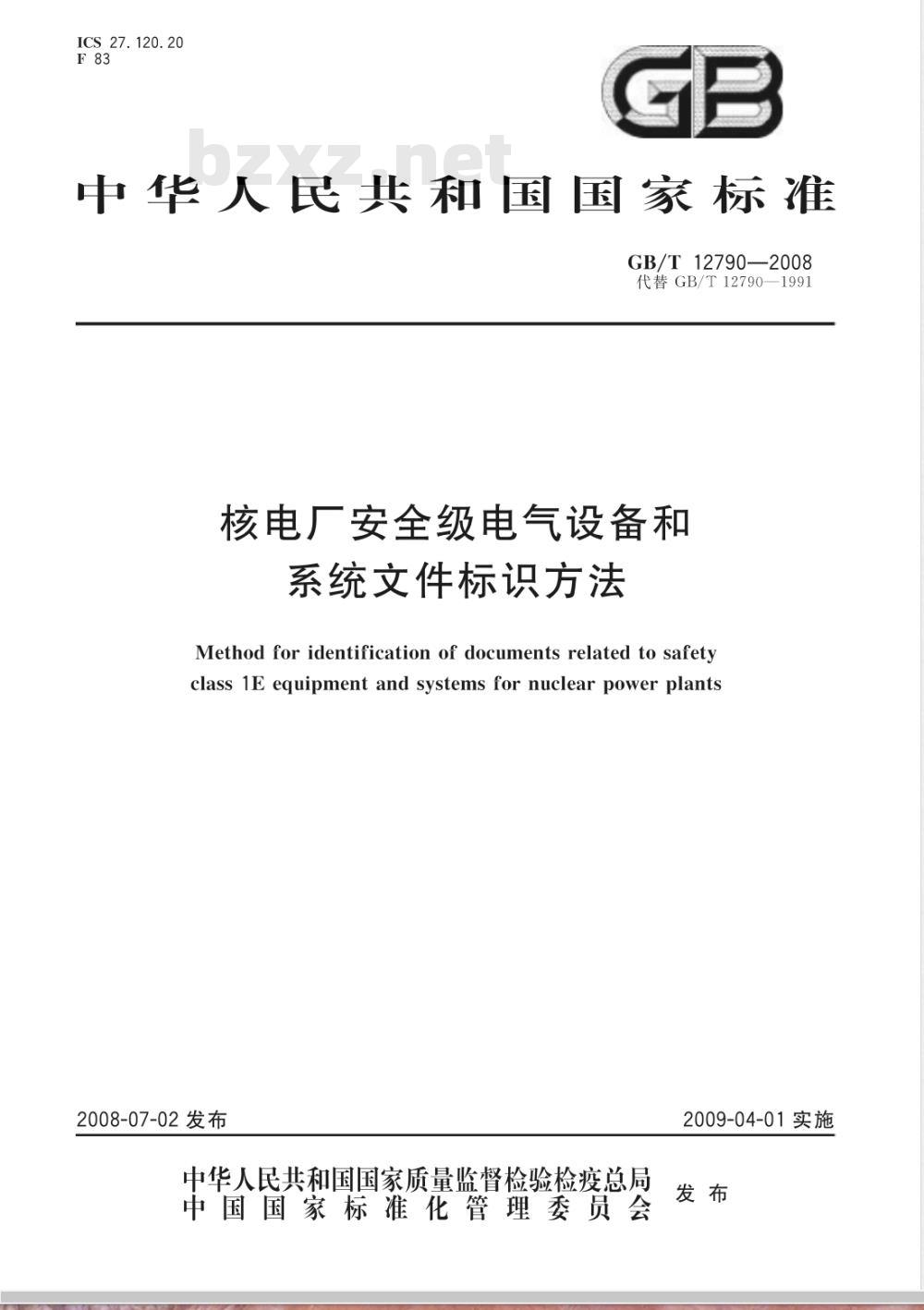

中华人民共和国国家标准
GB/T12790—2008
代替GB/T12790-1991
核电厂安全级电气设备和
系统文件标识方法
Method for identification of documents related to safetyclass 1E equipment and systems for nuclear power plants2008-07-02发布
中华人民共和国国家质量监督检验检疫总局中国国家标淮化管理委员会　
2009-04-01实施
GB/T 12790—2008

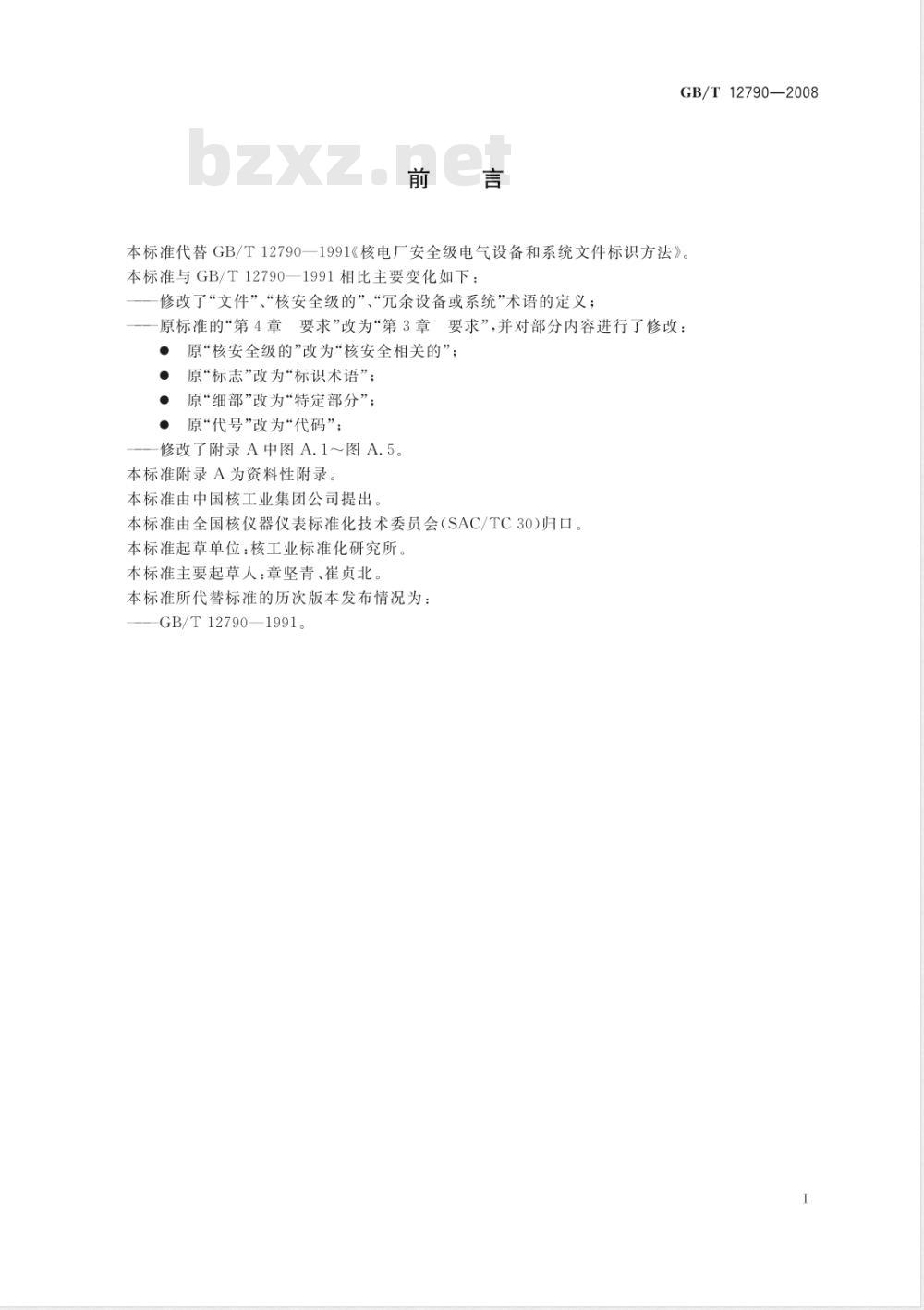

本标准代替GB/T12790一1991《核电厂安全级电气设备和系统文件标识方法》。本标准与GB/T12790—1991相比主要变化如下：修改了“文件”、“核安全级的”、“穴余设备或系统”术语的定义；原标准的“第4章要求”改为“第3章要求”，并对部分内容进行了修改：.
原“核安全级的”改为“核安全相关的”；原“标志”改为“标识术语”；原“细部”改为“特定部分”
原“代号”改为“代码”；
修改了附录A中图A.1～图A.5。
本标准附录A为资料性附录。
本标准由中国核工业集团公司提出本标准由全国核仪器仪表标准化技术委员会（SAC/TC30)归口。本标准起草单位：核工业标准化研究所。本标准主要起草人：章坚青、崔贞北本标准所代替标准的历次版本发布情况为：GB/T12790—1991。

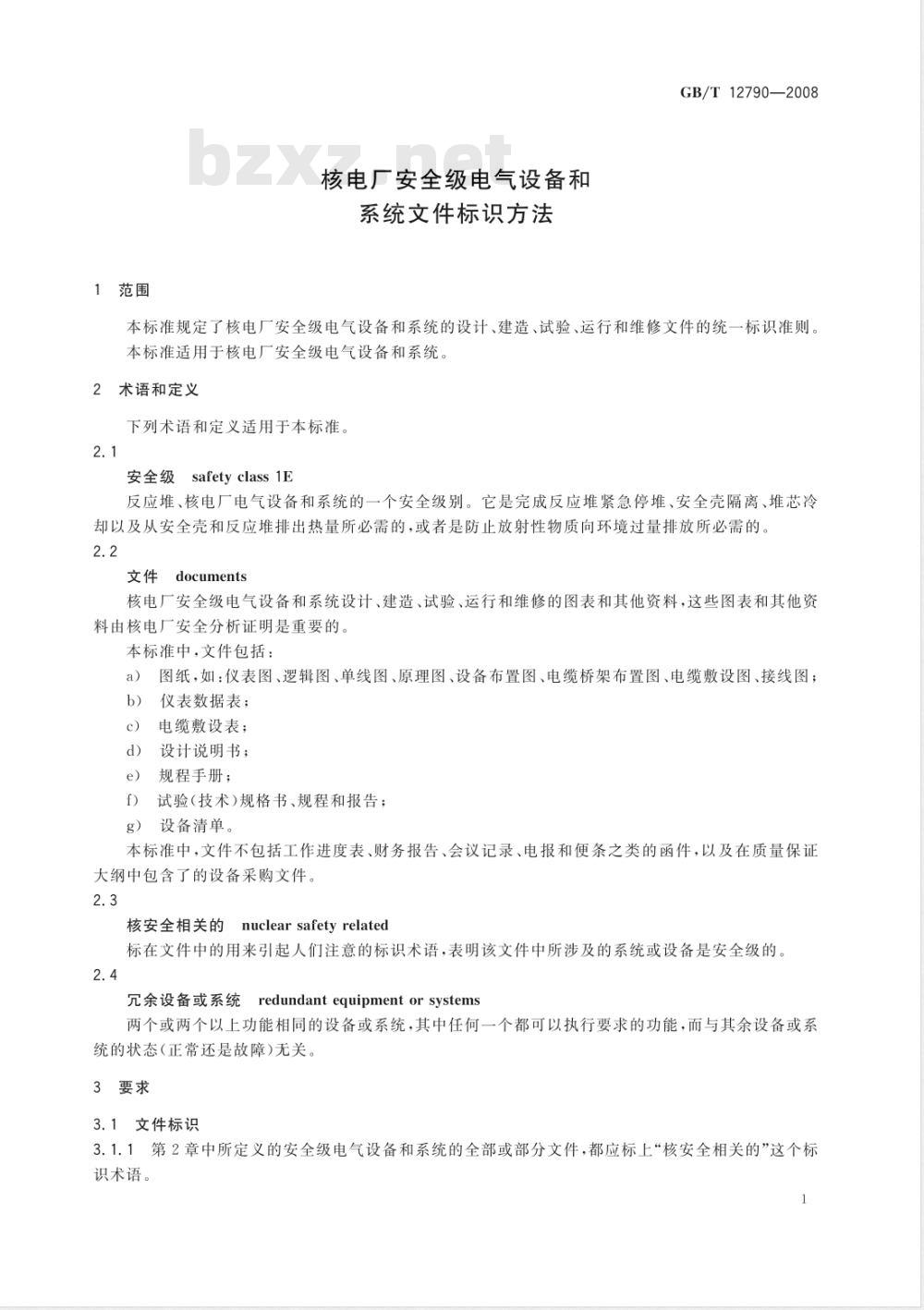

1范围
核电厂安全级电气设备和
系统文件标识方法
GB/T12790—2008
本标准规定了核电厂安全级电气设备和系统的设计、建造、试验、运行和维修文件的统一标识准则。本标准适用于核电厂安全级电气设备和系统，2术语和定义
下列术语和定义适用于本标准。2.1
安全级safetyclass1E
反应堆、核电厂电气设备和系统的一个安全级别。它是完成反应堆紧急停堆、安全壳隔离、堆芯冷却以及从安全壳和反应堆排出热量所必需的，或者是防止放射性物质向环境过量排放所必需的。2.2
文件documents
核电广安全级电气设备和系统设计、建造、试验、运行和维修的图表和其他资料，这些图表和其他资料由核电厂安全分析证明是重要的，本标准中，文件包括：
a）图纸，如：仪表图、逻辑图、单线图、原理图、设备布置图、电缆桥架布置图、电缆敷设图、接线图；b）仪表数据表；
c）电缆敷设表；
d）设计说明书；
规程手册；
f）试验（技术)规格书、规程和报告：设备清单。
本标准中，文件不包括工作进度表、财务报告、会议记录、电报和便条之类的函件，以及在质量保证大纲中包含了的设备采购文件。2.3
核安全相关的
nuclearsafetyrelated
标在文件中的用来引起人们注意的标识术语，表明该文件中所涉及的系统或设备是安全级的。2.4
redundantequipmentorsystems
亢余设备或系统
两个或两个以上功能相同的设备或系统，其中任何一个都可以执行要求的功能，而与其余设备或系统的状态（正常还是故障)无关
3要求
3.1文件标识
3.1.1第2章中所定义的安全级电气设备和系统的全部或部分文件，都应标上“核安全相关的”这个标识术语。
GB/T12790—2008
3.1.2“核安全相关的”标识术语应醒目地放在标题上方或首页。安全级电气设备和系统的图纸上应在标题栏中或紧靠标题栏处标注该标识术语。3.1.3“核安全相关的”标识术语应用文件中使用的最大号字体或更大的字体标注。3.2核安全相关的文件特定部分的附加标识3.2.1除了3.2.2规定的以外，仅有部分内容是属于核安全级的文件，应在相关的特定部分标上“核安全相关的”或“非核安全相关的”标识术语，以便区分这二者。3.2.2以文字形式叙述的文件，其中核安全级的部分由于正文是明显的，除了3.1.2规定的标识之外，不要求另外标记。
3.3核安全相关的文件中亢余电气设备和系统的附加标识3.3.1对那些要求与元余设备或系统分隔的特定设备或系统的有关资料，应标上该设备或系统的专用标记。这个标记应包括该设备或系统的代码3.3.2仅属于单个余设备或系统的文件，应在文件标题中或靠近文件的标题处标上该设备或系统的专用标记。
3.3.3除了3.3.1包含的资料之外，属于多个机组共用的设备或系统的资料，应标上所属那些机组的标记。
3.3.4对特定设备或系统所采用的专用标记，应表示在文件中临近该特定设备或系统的地方。3.4符号和略语
为了满足3.2和3.3的要求，可以使用符号和略语，如果采用了符号和略语，则文件应包含各符号和略语的注释，或者应包含能找到该注释的参考文献4标识方法示例
符合3.1、3.2、3.3、3.4要求的标识方法示例参见附录A。A.1说明
附录A
（资料性附录）
标识方法示例
GB/T12790—2008
A.1.1图A.1～图A.5是符合本标准要求规定的标识方法示例，它们仅仅是为解释的目的而给出的。A.1.2
如果能满足本标准要求规定，任何适宜的核安全相关的资料的标识方法都可以采用图A.1～图A.5中括弧内的序号是指与例证中使用的标识有关的正文章条号，在文件中不用。(3.a. n)
A典微霜
B负钱班
安全级元余租！
安全规元余旺理
入负钱组
一非核安全级的
动算机输入
家信动
净始机输入
豪a动
广#品版力一
讲靠机输入）
图A.1原理图
核安会关的
xz公司
原现器
精安全相美的
xYz动力会司
聚理阁
GB/T12790—2008
实全级元余组！
安全级充余组目
安全级元全组
安全级元余组内
轻费白
托期48A免费标准下载网bzxz
托载67
CAM412-3/
—安全股元余通通人
安全最元余港适
—非核安会级的
控制室布置
AR32A-1
核安全相关的
XYZ司力公司
控服室布置
核安会相义的
XYz酷力会司
导线管用电线托银市置
导线管和电缆托架布置
核安全相关的
6kV密急电力系线说费书
在12)
用#建管业提电高司
、周建理
发生新种市情高健品有美人美健惠万品变全限（限）质务供电国动电）为事牌
B家明理热电5#17电型服电车
4.05反成城厂国配电盘（2生母线）ESSDIV）从食流1IOV服应连厂房配电中-心（2主醒线：ESSDIV)）并始按下列眼序检查：
3.05-1反虎厂房直流11V配电量（ES5Drvm4.05-26300V配电装量可线21
4,05-36300V配电装发准线22
4.0546300Y配电装置母线
4.05-56300V配电报置母线24ES8D)V1)-4.05-6380V配电装置焊线25
4.05739)V配电装置母线ESSDEV1)4.05-8380V配电装置呼线27
系统说明书
406反应期厂8配电量（2生母线产GB/T 12790—2008
从充准130V及应车厂房配电中心（2生限线产开始技下开限序检查
4.06-1发东瓶厂房直真110V2配电盘4.05-2（300VE电系军导线21
106-3本300V汽电系至号线22
1.06-46300VE电务E号线23
1.05-4300VE生服置导21
4.05-6399V配电餐量网线25
406-T380V配电载盟每线26-
405-8380V配电装置母线2
ESSprvt
试验程序
