【建筑材料行业标准(JC)】 建筑卫生陶瓷用色釉料 第2部分：建筑卫生陶瓷用色料

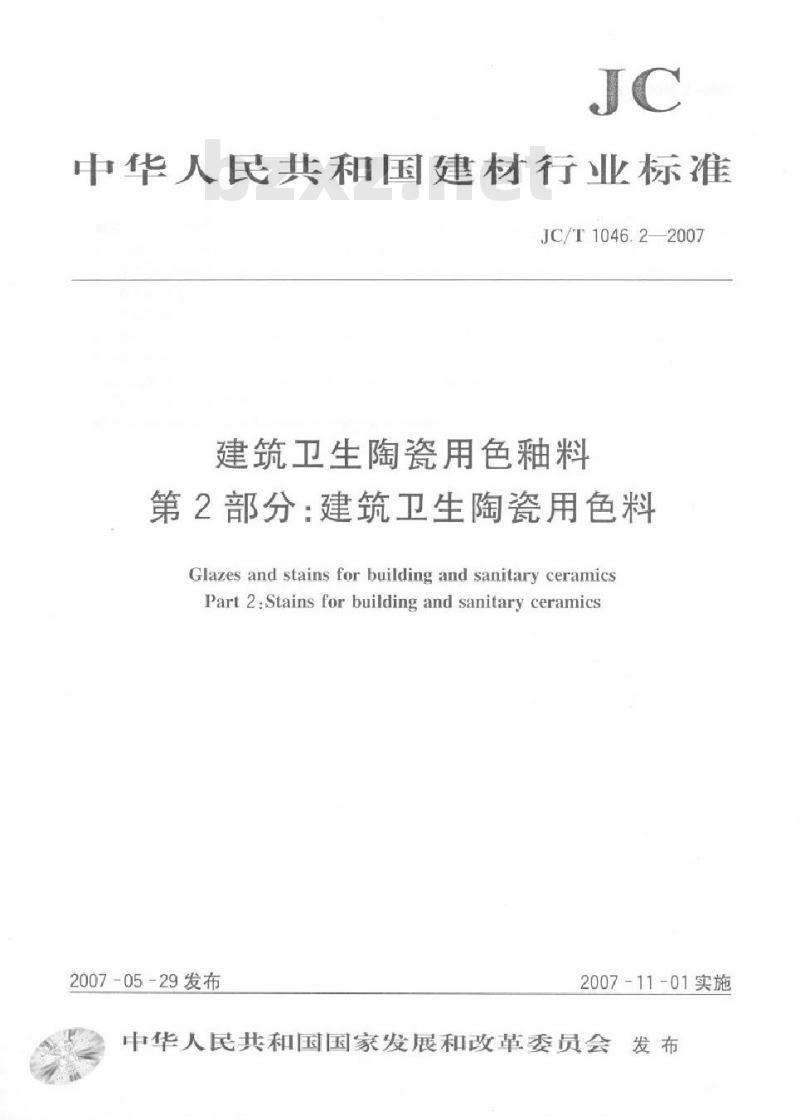

中华人民共和国建材行业标准
JC/T1046.2—2007
建筑卫生陶瓷用色釉料
第2部分：建筑卫生陶瓷用色料
Glazes and stains for building and sanitary ceramicsPart 2:Stains for building and sanitary ceramics2007-05-29发布
2007-11-01实施
中华人民共和国国家发展和改革委员会发布前言
JC/T1046《建筑卫生陶瓷用色釉料》分为以下两个部分：第1部分：建筑卫生陶瓷用釉料：第2部分：建筑卫生陶瓷用色料。本标准为JC/T1046《建筑卫生陶就用色釉料》的第2部分本标准由中国建筑材料工业协会提出。本标准由全国建筑卫生陶瓷标准化技术委员会归口。本标准负责起草单位，广东三水大鸿制有限公司JC/T1046.2—2007
本标准主要参加起草单位：中国硅酸盐学会陶瓷分会色釉料及原辅材料专业委员会、佛山市大宇新型材料有限公司、广东省潮州市三原实业有限公司、山东淄博福禄新型材料有限责任公司、江苏拜富色釉料有限公司、中山市华山色釉料有限公司、南海万兴无机颐料有限公司、上海华陶化工有限公司。本标准主要起草人：俞康泰、徐克安、郝元耀。本标准为首次发布。

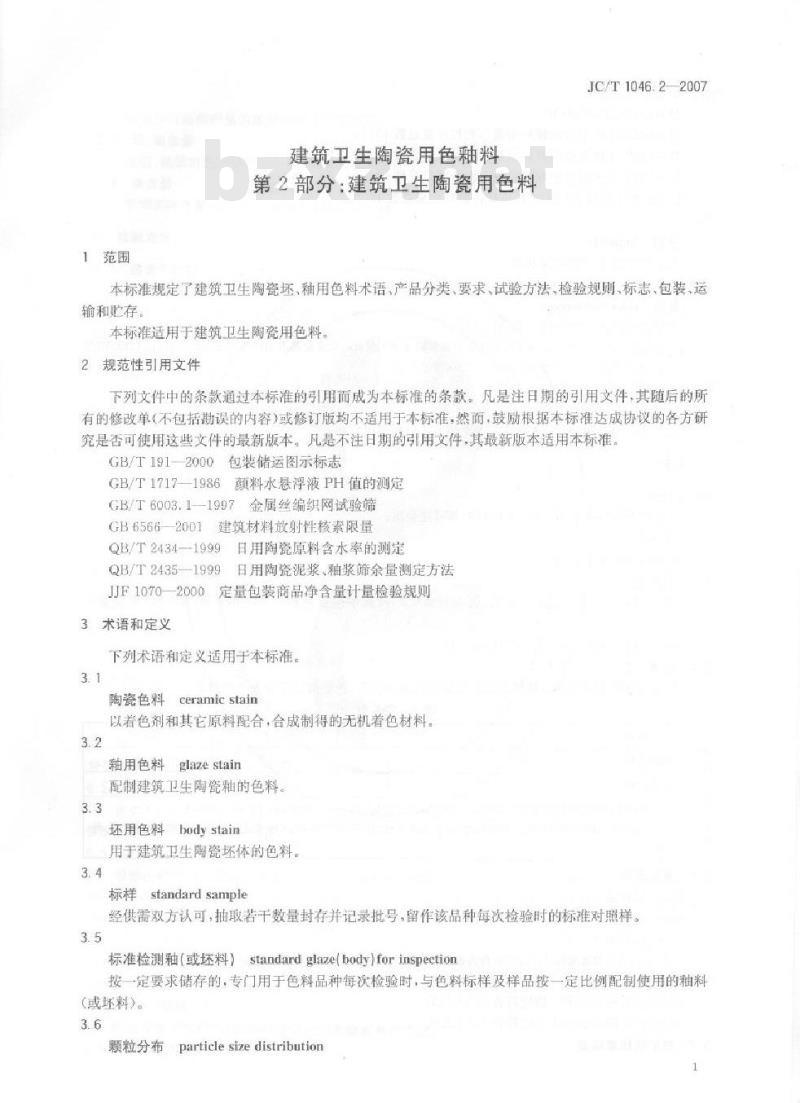

1范围
建筑卫生陶瓷用色釉料
第2部分：建筑卫生陶瓷用色料
JC/T1046.22007
本标准规定了建筑卫生陶瓷坏、釉用色料术语、产品分类、要求、试验方法、检验规则、标志、包装、运输和赠存
本标准适用于建筑卫生陶瓷用色料2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后的所有的修改单（不包括勘误的内容）或修订版均不适用于本标准：然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用本标准。GB/T191—2000包装储运图示标志GB/T1717-—1986颜料水悬浮液PH值的测定GB/T6003.1—1997金属丝编织网试验筛GB6566-2001建筑材料放射性核素限量QB/T2434—1999日用陶瓷原料含水率的测定QB/T2435一1999日用陶瓷泥浆釉浆筛余量测定方法JF1070—2000定量包装商品净含量计量检验规则3术语和定义
下列术语和定义适用于本标准。3.1
陶瓷色料ceramic stain
以着色剂和其它原料配合，合成制得的无机着色材料。3.2
釉用色料glazestain
配制建筑卫生陶瓷釉的色料。
还用色料bodystain
用于建筑卫生陶瓷坏体的色料。3.4
标样standard sample
经供需双方认可，抽取若干数量封存并记录批号，留作该品种每次检验时的标准对照样3.5
标准检测釉（或还料）standardglaze(body）forinspection按一定要求储存的，专门用于色料品种每次检验时，与色料标样及样品按一定比例配制使用的釉料（或环料）。
颗粒分布particlesizedistribution1
JC/T1046.22007
D10D50、D90.D100
D10指小于该直径的颗粒质量占颗粒质量总数10%：D50指小于该直径的颗粒质量占颗粒质量总数50%：D90指小于该直径的颗粒质量占颗粒质量总数90%；D100指小于该直径的颗粒质量占颗粒质量总数100%。3.7
杂质impurity
与正常产品不一致的异状物。
色差colordifference
定量表示的色知觉差别。用AE表示注：本标准引用的色差是指标释与抽样样品在相同条件下制减的陶瓷制品表面的颜色之间的差值，以CIELAB的L*a6*色度系统CD65光源）的AEab表示，简记为4E*4产品分类
按产品使用方法，分为建筑卫生陶瓷釉用色料和环用色料。5要求
5.1外观
一致，不得有明显可视杂质
与标样外观目视基本
5.2含水率
色料粉料的含水率≥1.0%。
5.3筛余量
釉用色料：0.043mm筛（325日）筛余量≤0.5%（其中包裹色料0.043mml筛（25目）筛余量3.0%2。
环用色料：0.043mm筛（325日）筛余量≤1.0%5.4色差
样品与标样在同等正常条件下同时烧制对比表面色差，色差值应符合表1的规定。表1色差值
产品类别
釉用色料
坏用色料
注1：包裹色料的色差值放宽为△E+≤1.5，IAL*
10.8146*0.8
注2：还用色料、轴用色料的加人量及标准釉料，标准坏料由供需双方协定，本标准建议霜用色料加人量为3%，坏用色料加入量为2%。
5.5颗粒分布
D10：标样值土50%
D50标样值±30%
D90：标样值25%
注D50作为主要衡量值，D10、D90作为参考衡量值。5.6PH值
釉用色料：粉样的PH值应符合7.5土1.5.坏用色料：粉样的PH值应符合7.5士2.05.7放射性核素限量
制造商应提供产品的放射性核素限量水平。5.8铅、铺含量
含铅、镐原料的产品需提供铅、镉原料加人量的报告。5.9.净含量
平均实际含量应当大于或等于其标注净含量。6检验方法
6.1设备和仪器
JC/T1046.22007
不锈钢盘、白纸片或白瓷片，1.651mm(10目）~0.038mm(400目>标准筛网一组、施釉器、坏体，坏料陶瓷制品烧成密炉、高温电炉、色差仪（精度为0.1）粒度仪或激光粒度仪、电子天平（感量为0，01g）、表面血、量简、烘箱、快速球磨机、球磨罐、小型压坏机、250ml烧杯6.2外观的比对
将样品和标样用不锈钢盘在烘干箱内以105℃110℃烘干，取出冷却后分别取样品和标样平铺在白纸片或白瓷片上，在自然光下用目视比较外观杂质。6.3含水率的测定
含水率可按QB/T2434-1999进行测定，也可以抽取待检色料样品5g10g置于水分测试仪上（设定温度为需对应样品温度105℃～110℃），直接读取，精确至小数点后两位，仲裁检验时采用QB/T2434—1999的方法。
6.4筛余量的测定
6.41试验筛规格按GB/T6003.1-1997的要求6.4.2色料的筛余量按QB/T24351999进行。6.5色差的测定
6.5.1试样的制备
6.5.1.1轴用色料试样的制备
6.5.1.1.1调合
按照已确定的色料：标准检测釉：水（或其它确定的介质）的配比，先准确称量等同的两份标准检测釉，再准确称量等量的待检色料样品及标样各一份，分别加人到已称量好的标准检测釉中，同时分别加人等量的水（或其它确定的介质），在同一条件下混勾研磨成釉浆后待用。6.5.1.1.2施釉
将6.5.1.1.1中混匀的两种釉浆，用施釉器分别均勾的，等厚度的施在同样规格的坏体上，施釉重量为0.10g/cm2~0.13g/cm，将坏体试片烘干待烧6.5.1.1.3烧成
把烘干后的坏体试片，置于窑炉中，按标准检测釉规定的正常烧成制度烧成，6.5.1.2坏用色料试样的制备
6.5.1.2.1调合
根据色料使用特性将一定量的色料样品和标样分别加入已经喷雾造粒后的坏料100中，加水50ml~70ml.快速球磨机研磨2min，泥浆倒出过0.147mm筛（100目）后转移到不锈钢盘中，于烘箱中以105℃~110℃烘千待用。
6.51.2.2压片
将6.5.1.2.1中烘干的两种泥浆分别打粉或造粒后取一定量用小型压坏机压制成厚度5mm~8mm，直径不小于30mm的试片，
6.5.1.2.3烧成
把试片置于密炉中，按坏料规定的正常烧成制度烧成。6.5.2色差的测量
JC/T1046.22007
试验前对色差仪进行校正后，将上述试烧而成的色料试片用色差仪测量，记录待检色料样品与标样在同一检测釉中的色度值，用色差值表示结果。色差值计算公式：△L*-L*-L
Aa\=a*-ao
Ab°-b,*-b*
AEVAL+A2下载标准就来标准下载网
武中：
样品的色度值；
标样色度值：
样品与标样的比较色差值。
6.6颗粒分布的测定
从不少于100g的具有代表性的样品中，取0.5g粉末试样，根据样品特性选择适宜的分散剂进行分散后，加人粒度仪或激光粒度仪中进行测定·由微机（数据处理机）自动给出测试结果6.7PH值的测定
按GB/T1717-1986进行。
6.8放射性核素限量的测定
按照GB6566—2001的规定进行
6.9铅、镐含量的报告
合铅、锦原料的产品需于产品说明书中注明铅、原料的加人量。6.10净含量的测定
按照JJF1070—2000中的6.1.1进行。7检验规则
检验分类
产品检验分出厂检验和型式检验。7.2出厂检验
7.2.1出厂检验项目为本标准5.1～5.4规定的项目。7.2.2每批产品需经制造厂检验部门检验合格后方可出厂，出厂产品应附有产品质量合格的标示或文件。
7.3型式检验
73.1型式检验项目为本标准技术要求中的全部内容，型式检验每年进行一次，遇有下列情况之一时应进行型式检验
（1）试制定型投产的新产品：
（2）正常生产产品在原材料、配方、工艺有较大改变时；停产6个月以上再恢复生产时：
（4）出厂检验结果与上一次型式检验结果有较大差异时：（5）上级质量监督机构提出型式检验要求时。7.3.2型式检验的样本应从规定周期内制造的，并经生产厂检验部门检验合格的批次中随机抽取。7.4检验批和抽样
产品按同一品种、类别形成批，以最大每5t为一抽样单位，样本的抽取随机进行。采取整群取样法，一次取足所需样本数量，敢样总量不少于200g。7.5验收规则
7.5.1检验的各项目中如有一项不合格，则需进行两次复检（复检应取两倍的样品），复检仍不合格的则判该批产品不合格。
JC/T1046.2—2007
7.5.2供需双方如对产品质量有异议时，应及时提出，双方共同协商处理，如双方不能达成一致时，可申请仲载。
标志、包装、运输、贮存
8.1标志
应符合GB/T191—2000的规定，产品包装上应注明：(1)
注册商标
产品名称
净含量
生产批号、日期
执行标准号
质量检验合格标示
制造厂名，地址
8.2包装
包装可用硬塑料瓶、塑料桶或其它能够满足装量要求的软包装，并严密封口，具有一定的防潮、防震性能。
8.3运输
运输中注意防止雨淋，严禁尖锐物撞击或重抛。8.4贮存
应放在通风、干燥、防暴晒的仓库内，避免重压。JC/T1046.2-2007
附录A
（资料性附录）
关于陶瓷色料命名规范的指导性建议本附录仅提供了色料用数字开头编号命名所表示不同颜色的指导性建议，对有特殊要求的产品不作为准确的技术要求。
表示紫罗兰色：
2表示蓝色：
3——表示绿色：
4-表示黄色或淡黄色；
表示粉红色或桃红色或珊瑚色：6
表示暗黄色：
表示棕色或深黄色：
表示灰色：
表示黑色，
以上开头数字编号表示颜色的方法，在欧美发达国家比较通用，考虑到以后国际贸易往来的需要在此提出供参考。
中华人民共和国
建材行业标准
建筑卫生陶瓷用色釉料
第2部分：建筑卫生陶瓷用色料
JC/T1046.2—2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所）发行新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×1230
1/16印张1字数19千字
2007年10月第一版2007年10月第一次印刷印数1—300
定价9.00元
书号：1580227·131
编号：0485
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
