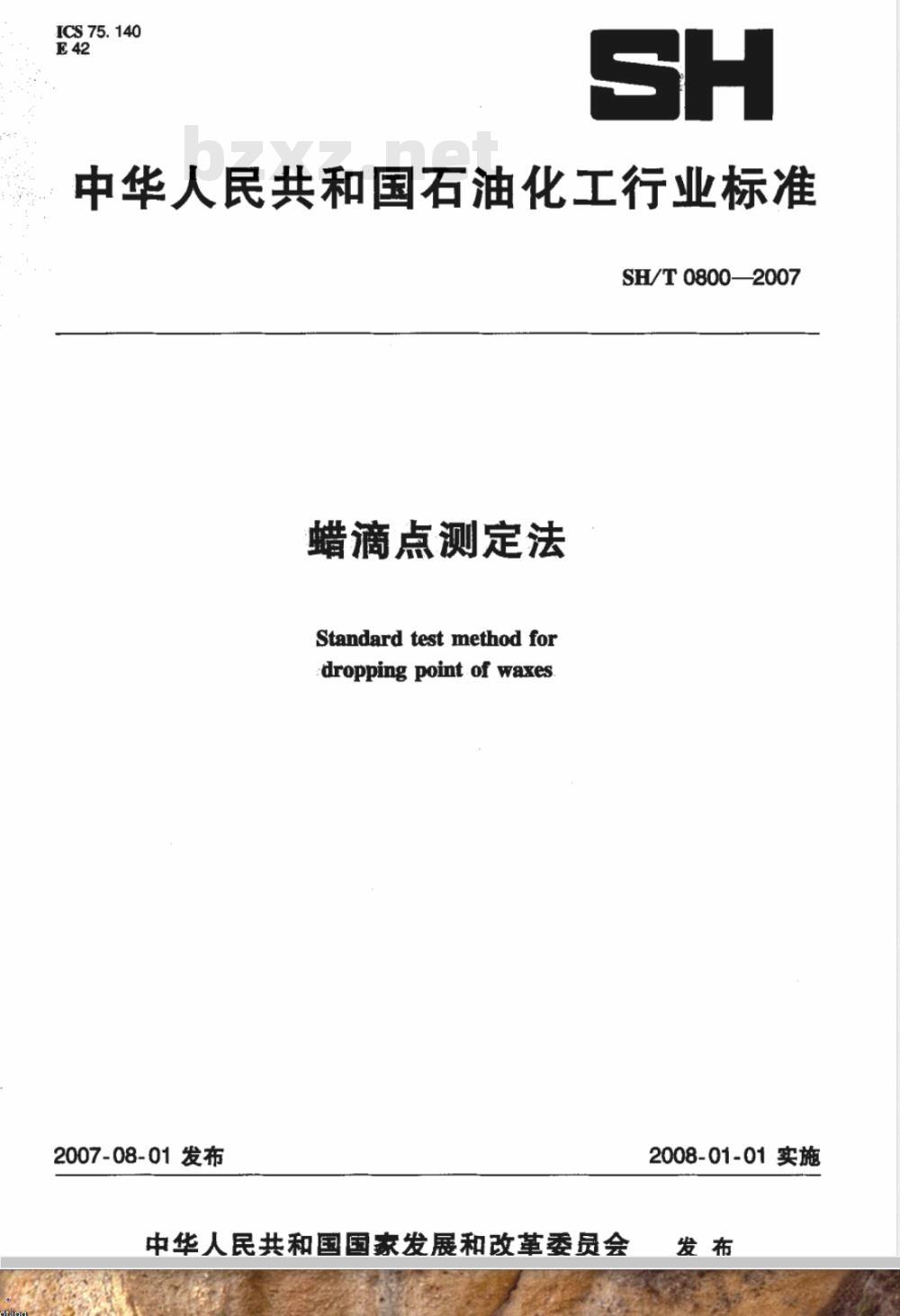

【石油化工行业标准(SH)】 蜡滴点测定法

ICS.75.140
中华人民共和国石油化工行业标准SH/T08002007
蜡滴点测定法
Standard test method for
dropping point of waxes
2007-08-01发布
中华人民共和国国家发展和改革委员会2008-01-01 实施
SH/T0800-2007

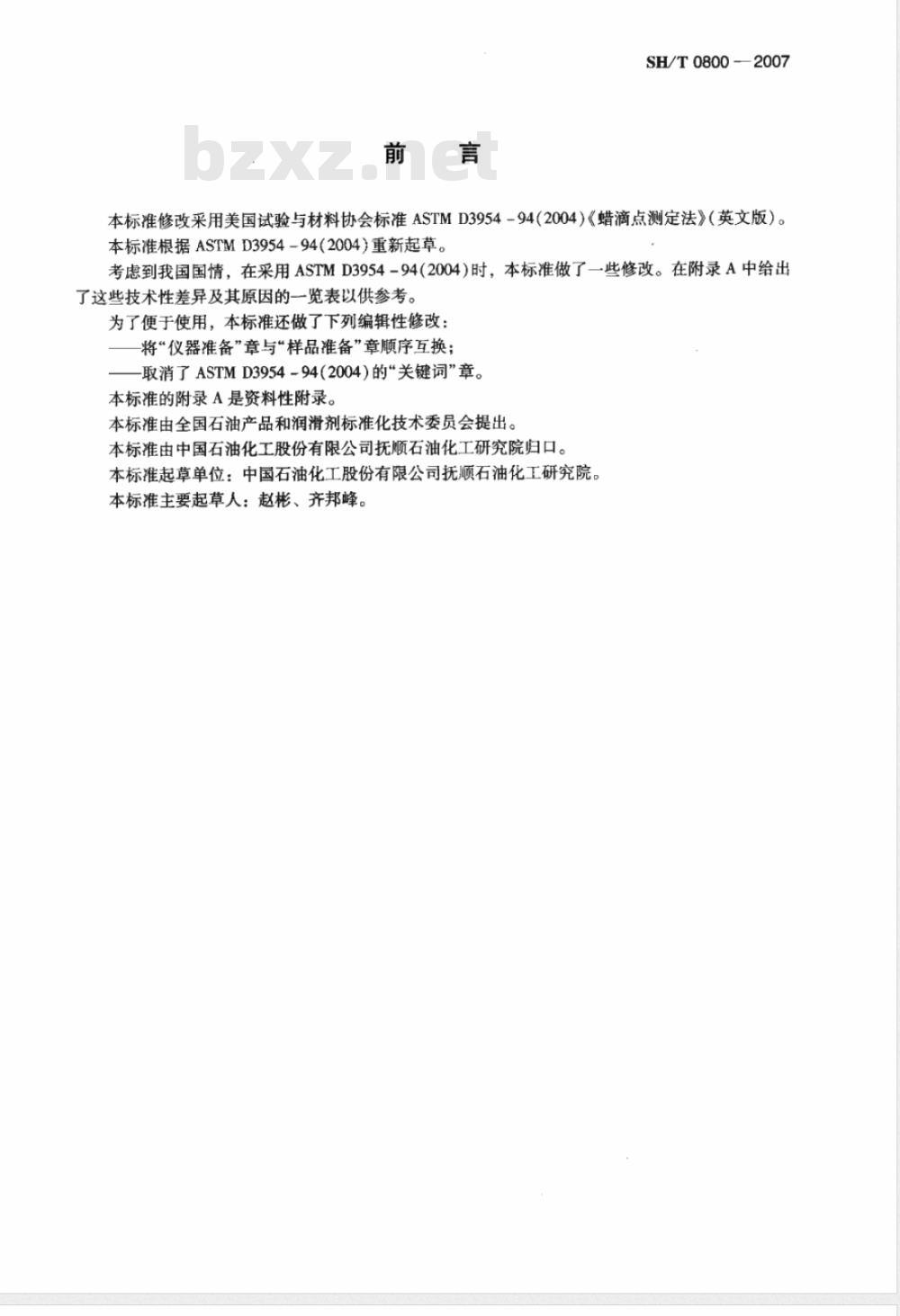

本标准修改采用美国试验与材料协会标准ASTMD3954-94（2004）《蜡滴点测定法》（英文版）。本标准根据ASTMD3954-94（2004）重新起草。考虑到我国国情，在采用ASTMD3954-94（2004）时，本标准做了一些修改。在附录A中给出了这些技术性差异及其原因的一览表以供参考。为了便于使用，本标准还做了下列编辑性修改：将“仪器准备”章与“样品准备”章顺序互换；取消了ASTMD3954-94（2004）的“关键词”章。本标准的附录A是资料性附录。
本标准由全国石油产品和润滑剂标准化技术委员会提出。本标准由中国石油化工股份有限公司抚顺石油化工研究院归口。本标准起草单位：中国石油化工股份有限公司抚顺石油化工研究院。本标准主要起草人：赵彬、齐邦峰。1范围

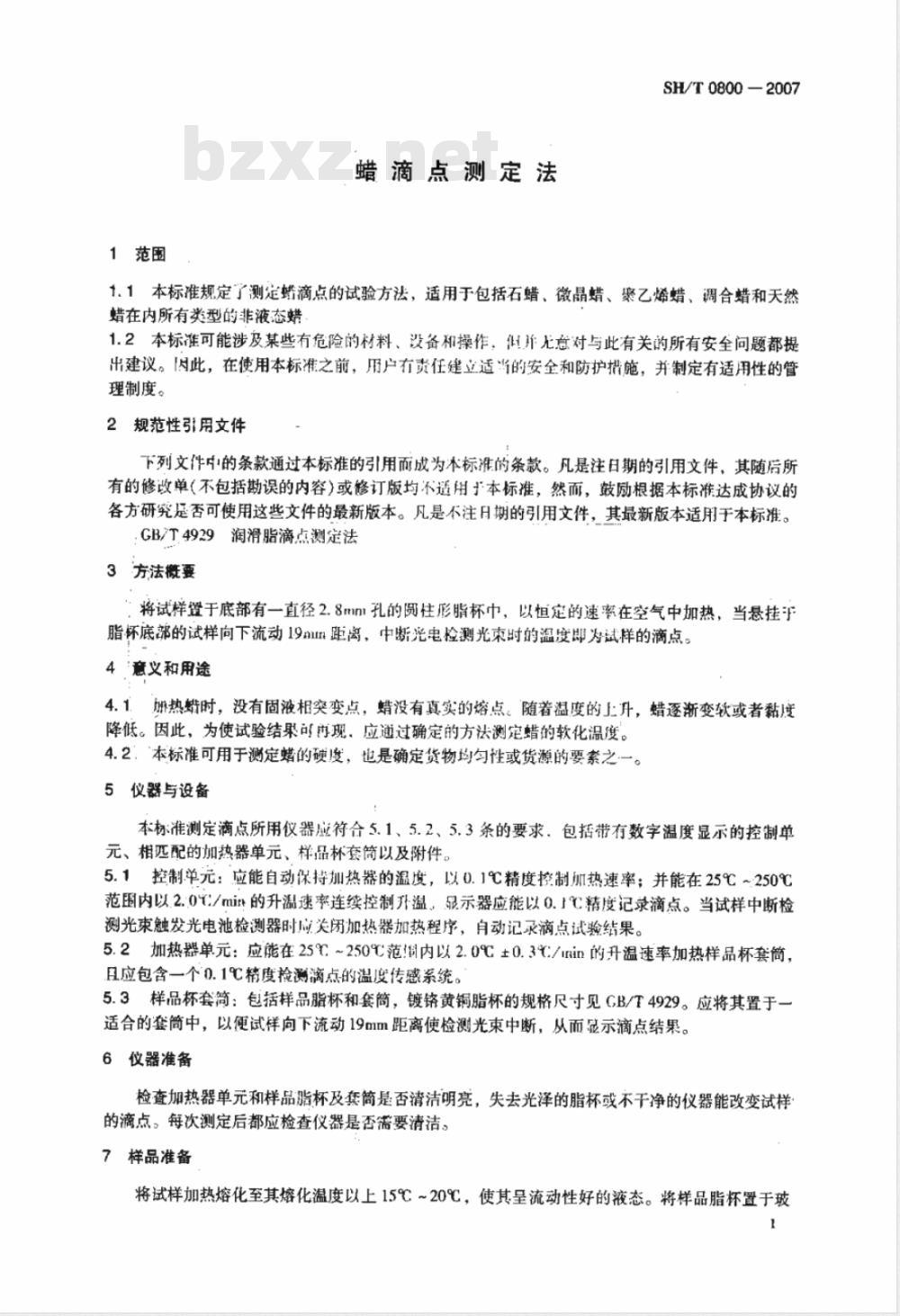

蜡滴点测定法
SH/T0800-2007
1.1本标准规定了测定蜡滴点的试验方法，适用于包括石蜡、微晶蜡、聚乙烯蜡、调合蜡和天然蜡在内所有类型的非液态蜡
1.2本标准可能涉及某些有危险的材料、设备和操作，低并无意对与此有关的所有安全问题都提出建议。因此，在使用本标准之前，用户有责任建立适尚的安全和防护措施，并制定有适用性的管理制度。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4929润滑脂滴点测定法
3方法概要
将试样置于底部有一直径2.8mml孔的圆柱形脂杯中，以恒定的速率在空气中加热，当悬挂于脂杯底部的试样向下流动19mm距离，中断光电检测光束时的温度即为试样的滴点。4“意义和用途
4.1加热蜡时，没有固液相突变点，蜡没有真实的熔点。随著温度的上升，蜡逐渐变软或者黏度降低。因此，为使试验结果可再现，应通过确定的方法测定蜡的软化温度。4.2：“本标准可用于测定蜡的硬度，也是确定货物均匀性或货源的要素之一。5仪器与设备
本标准测定滴点所用仪器应符合5.1、5.2、5.3条的要求．包括带有数字温度显示的控制单元、相匹配的加热器单元、样品杯套筒以及附件，5.1控制单元：应能自动保持加热器的温度，以0.1℃精度控制加热速率；并能在25℃~250℃范围内以.2.0/min的升温速率连续控制升温，显示器应能以0.1精度记录滴点。当试样中断检测光束触发光电池检测器时应关闭加热器加热程序，自动记录滴点试验结果。5.2加热器单元：应能在25℃~250℃范内以2.0℃±0.3/min的升温速率加热样品杯套筒，且应包含一个0.1℃精度检测滴点的温度传感系统。5.3样品杯套筒：包括样品脂杯和套筒，镀铬黄铜脂杯的规格尺寸见CB/T4929。应将其置于一适合的套简中，以便试样向下流动19mm距离使检测光束中断，从而显示滴点结果。6仪器准备
检查加热器单元和样品脂杯及套简是否清洁明亮，失去光泽的脂杯或不干净的仪器能改变试样的滴点。每次测定后都应检查仪器是否要清洁。7样品准备
将试样加热熔化至其熔化温度以上15℃~20℃，使其呈流动性好的液态。将样品脂杯置于玻1
SH/T0800-2007

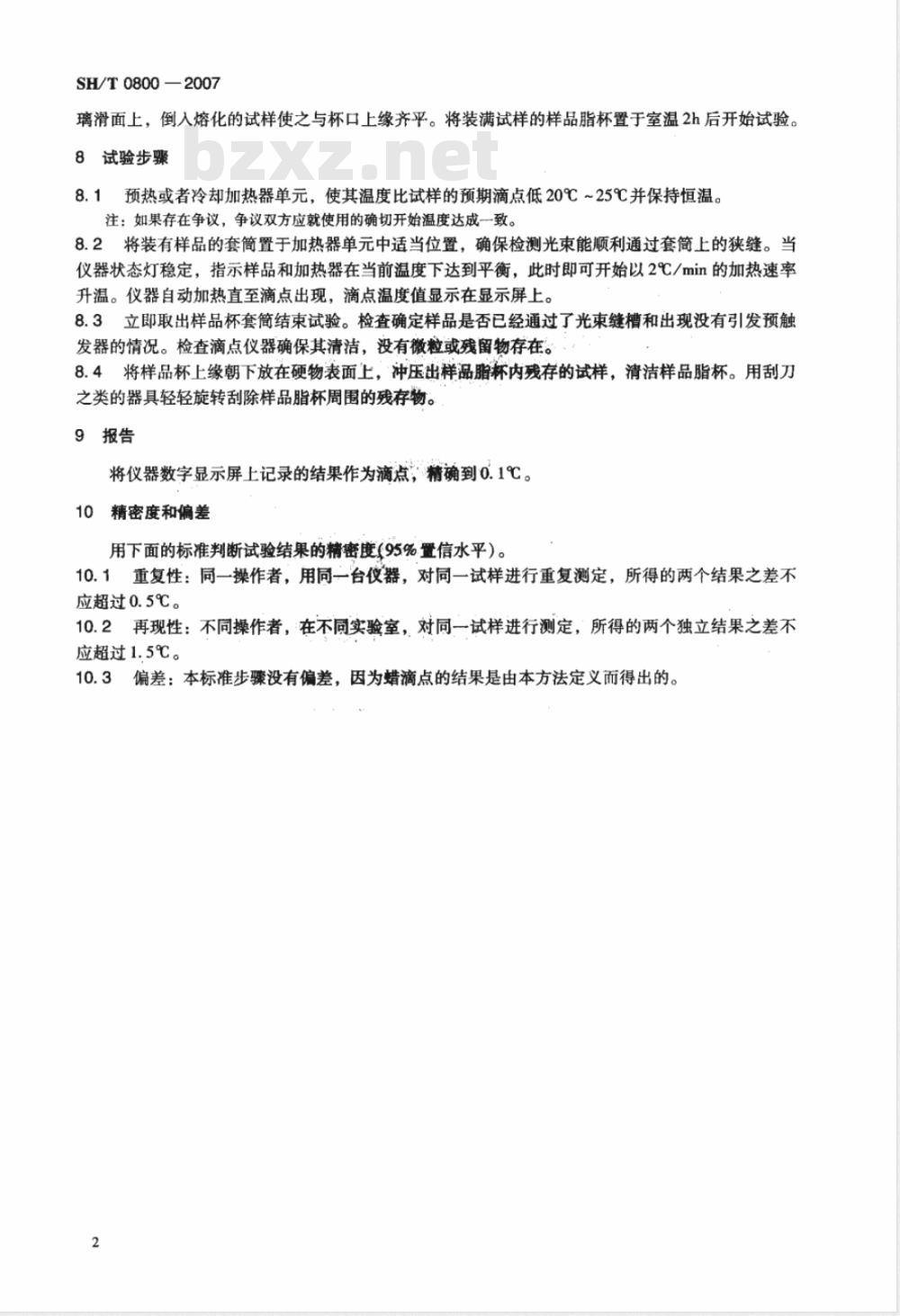

璃滑面上，倒入熔化的试样使之与杯口上缘齐平。将装满试样的样品脂杯置于室温2h后开始试验。8试验步骤
8.1预热或者冷却加热器单元，使其温度比试样的预期滴点低20℃~25℃并保持恒温。注：如果存在争议，争议双方应就使用的确切开始温度达成一致。8.2将装有样品的套筒置于加热器单元中适当位置，确保检测光束能顺利通过套筒上的狭缝。当仪器状态灯稳定，指示样品和加热器在当前温度下达到平衡，此时即可开始以2℃/min的加热速率升温。仪器自动加热直至滴点出现，滴点温度值显示在显示屏上，8.3立即取出样品杯套筒结束试验。检查确定样品是否已经通过了光束缝槽和出现没有引发预触发器的情况。检查滴点仪器确保其清洁，没有微粒或残留物存在。8.4将样品杯上缘朝下放在硬物表面上，冲压出样品脂杯内残存的试样，清洁样品脂杯。用刮刀之类的器具轻轻旋转刮除样品脂杯周围的残存物。9报告
将仪器数字显示屏上记录的结果作为滴点，精确到0.1℃。10精密度和偏差
用下面的标准判断试验结果的精密度(95%置信水平）。10.1重复性：同一操作者，用同一台仪器，对同一试样进行重复测定，所得的两个结果之差不应超过0.5℃。bzxz.net
10.2再现性：不同操作者，在不同实验室，对同一试样进行测定，所得的两个独立结果之差不应超过1.5℃。
10.3偏差：本标准步骤没有偏差，因为蜡滴点的结果是由本方法定义而得出的。2

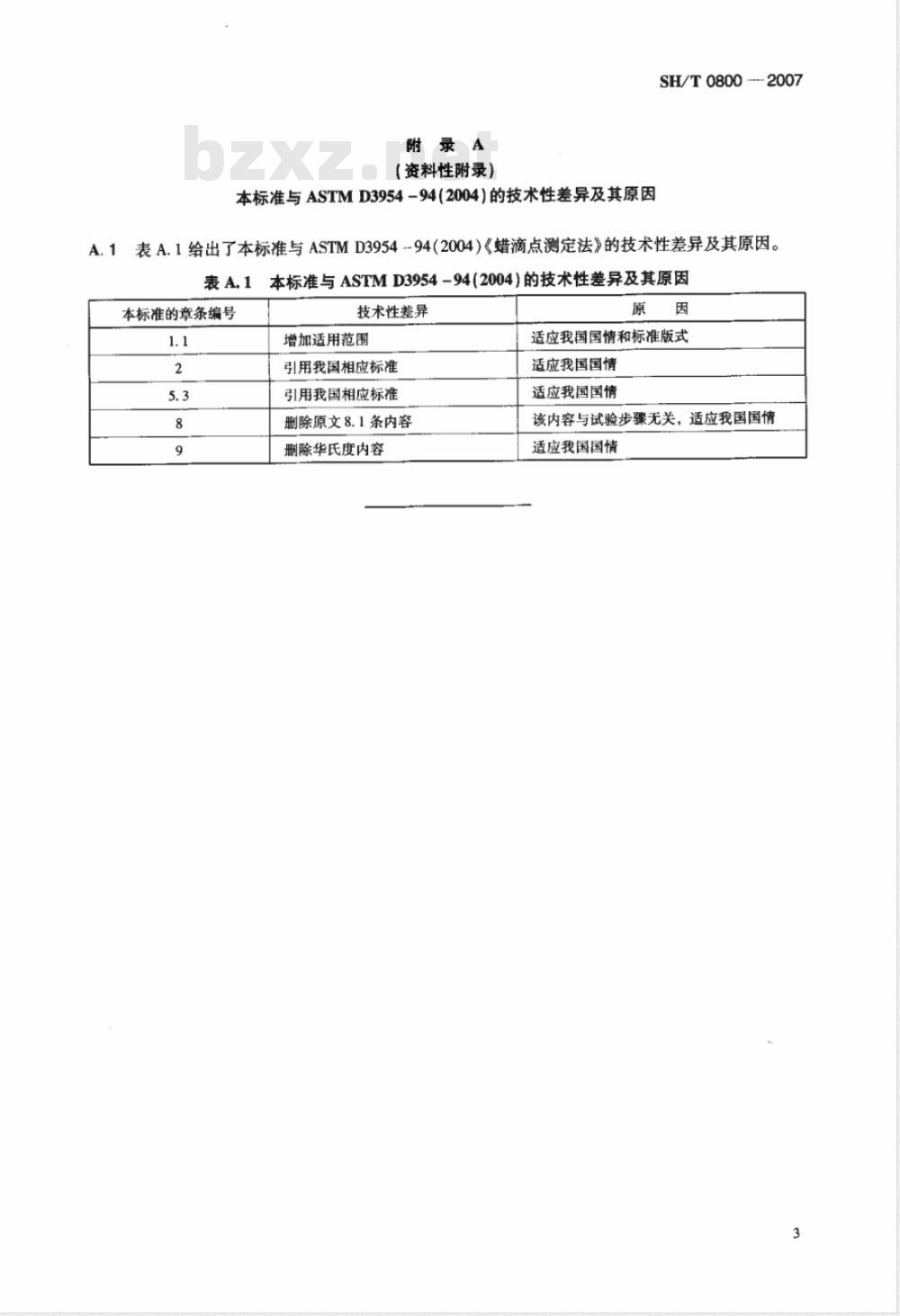

附录A
（资料性附录）
本标准与ASTMD3954-94(2004)的技术性差异及其原因SH/T0800-2007
1表A.1给出了本标准与ASTMD3954-94(2004）《蜡滴点测定法》的技术性差异及其原因。A.1
本标准与ASTM D3954-94(2004)的技术性差异及其原因表A12
本标准的章条编号
技术性差异
增加适用范围
引用我国相应标准
引用我国相应标准
删除原文8.1条内容
删除华氏度内容
适应我国国情和标准版式
适应我国国情
适应我国国情
该内容与试验步骤无关，适应我国国情适应我国国情
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
