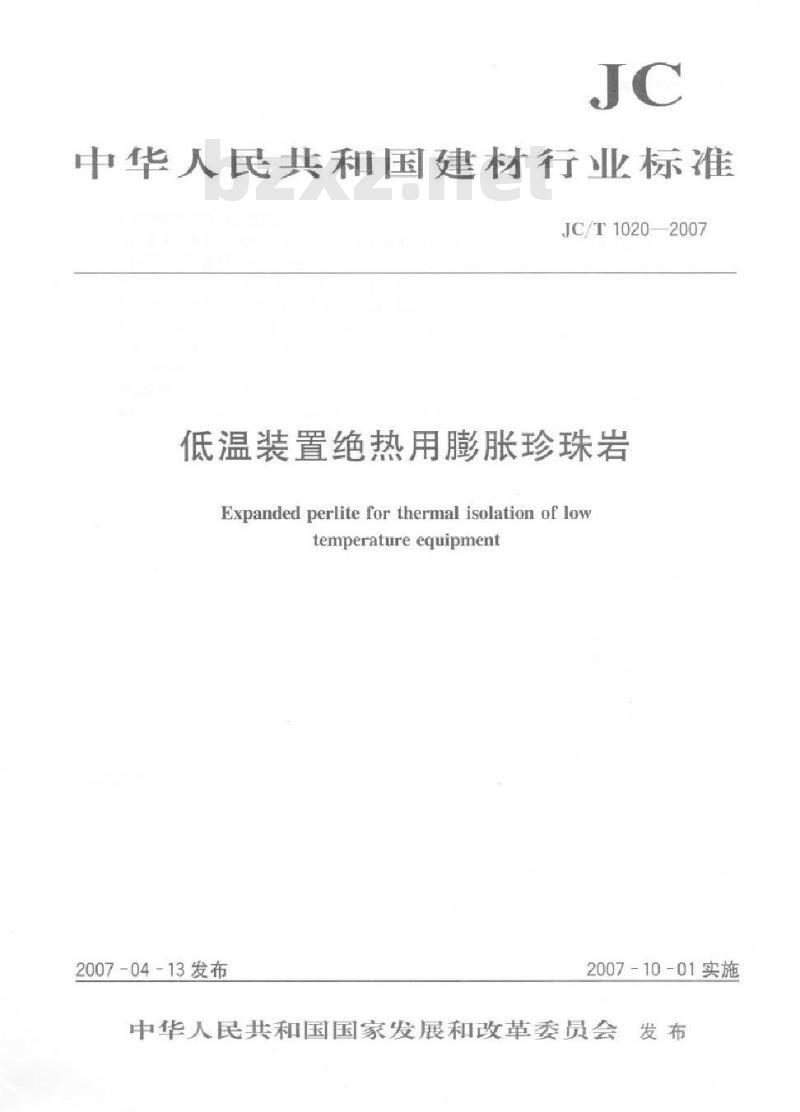

【建筑材料行业标准(JC)】 低温装置绝热用膨胀珍珠岩

中华人民共和国建材行业标准
JC/T10202007
低温装置绝热用膨胀珍珠岩
Expanded perlite for thermal isolation of lowtemperature equipment
2007-04-13发布
2007-10-01实施

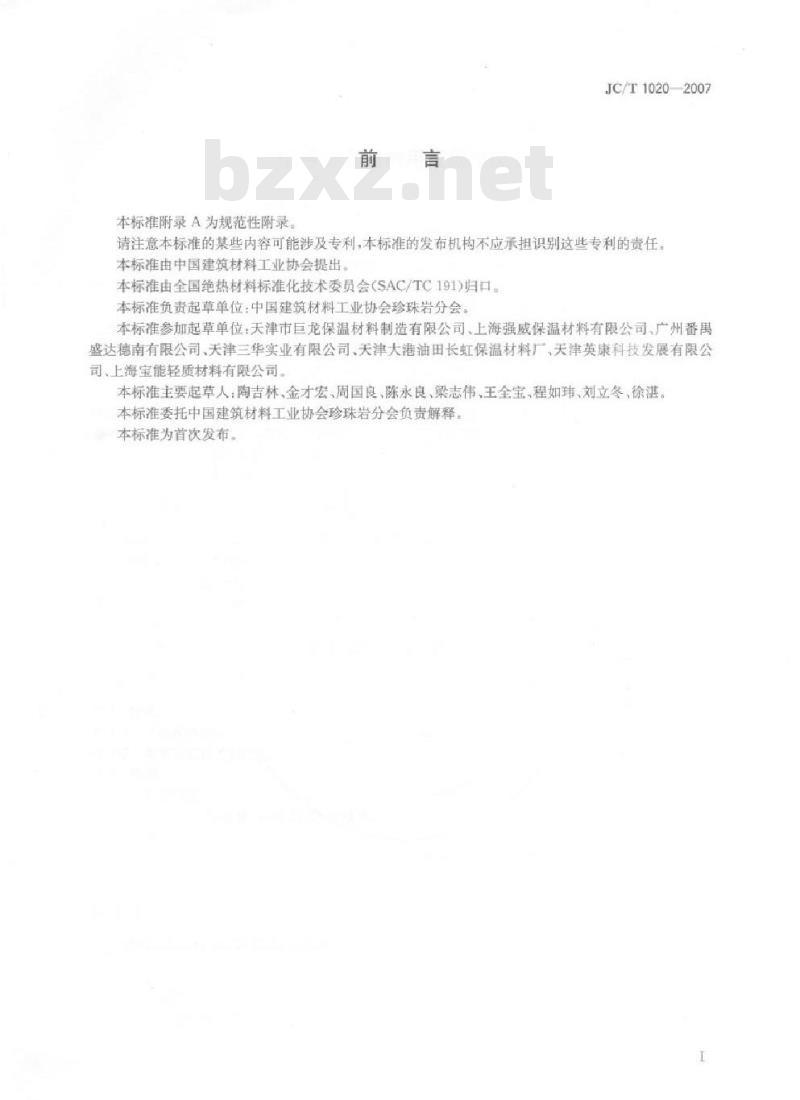

中华人民共和国国家发展和改革委员会发布本标准附录A为规范性附录。
JC/T1020—2007
请注意本标准的某些内容可能涉及专利，本标准的发布机构不应承担识别这些专利的责任。本标准由中国建筑材料工业协会提出。本标准由全国绝热材料标准化技术委员会（SAC/TC191）归口。本标准负责起草单位：中国建筑材料工业协会珍珠岩分会。本标准参加起草单位：天津市巨龙保温材料制造有限公司、上海强威保温材料有限公司、广州番禺盛达德南有限公司、天津三华实业有限公司、天津大港油田长虹保温材料厂，天津英康科技发展有限公司、上海宝能轻质材料有限公司。本标准主要起草人：陶吉林、金才宏、周国良、陈永良、梁志伟、王全宝、程如玮、刘立冬、徐湛。本标准委托中国建筑材料工业协会珍珠岩分会负责解释。本标准为首次发布。
1范围
低温装置绝热用膨胀珍珠岩
JC/T1020—2007
本标准规定了低温装置绝热用膨胀珍珠岩（以下简称“膨胀珍珠岩”）的产品分类、要求、试验方法、检验规则及包装、标志、运输和存等、本标准适用于空气分离设备冷箱、低温液体容器及其他低温装置绝热用膨胀珍珠岩。其使用温度范围为77K-常温（-196C-常温
2引用标准
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误能内容）或修订版均不活用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可适用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4132—1996绝热材料及相关术语。JC/T209—-1992（1996）膨胀珍珠岩3术语和定义
本标准涉及的绝热材料名词术语按GB/T4132—1996的规定。安息角Angleofrepose
表征胀珍珠岩流动性的指标，流动性越好，越容易充满填充空间。流动性用自然倾角，即用水平面与撒在该水平面上的粉末所形成的圆锥体表面之间的夹角来表示振实密度Comtressi ondensit
检验膨胀珍珠岩颗粒强度的指标，颗粒强度高振实密度就小，颗粒强度低振实密度就大。4分类及标记
4.1分类
4.1.1产品按体积密度分为5hkg/m、60kg/m2二类.用50.60表示4.1.2如需其它标号的产品，可由供需双方商定。4.2标记
4.2.1标记方法
标记顺序为产品名称、分类、体积标准号。4.2.2标记示例
每袋体积为0.1m体积密度为50kg/m2的低温装置绝热用膨胀珍珠岩（简称CEP）c应标记为：CEP50-0.1m2JC/T1020-2007。
5要求
产品的物理性能应符合表1的规定1
JC/T1020—2007
体积密度/kg/m
振实密度/kg/m
质量含水率/%
安息角

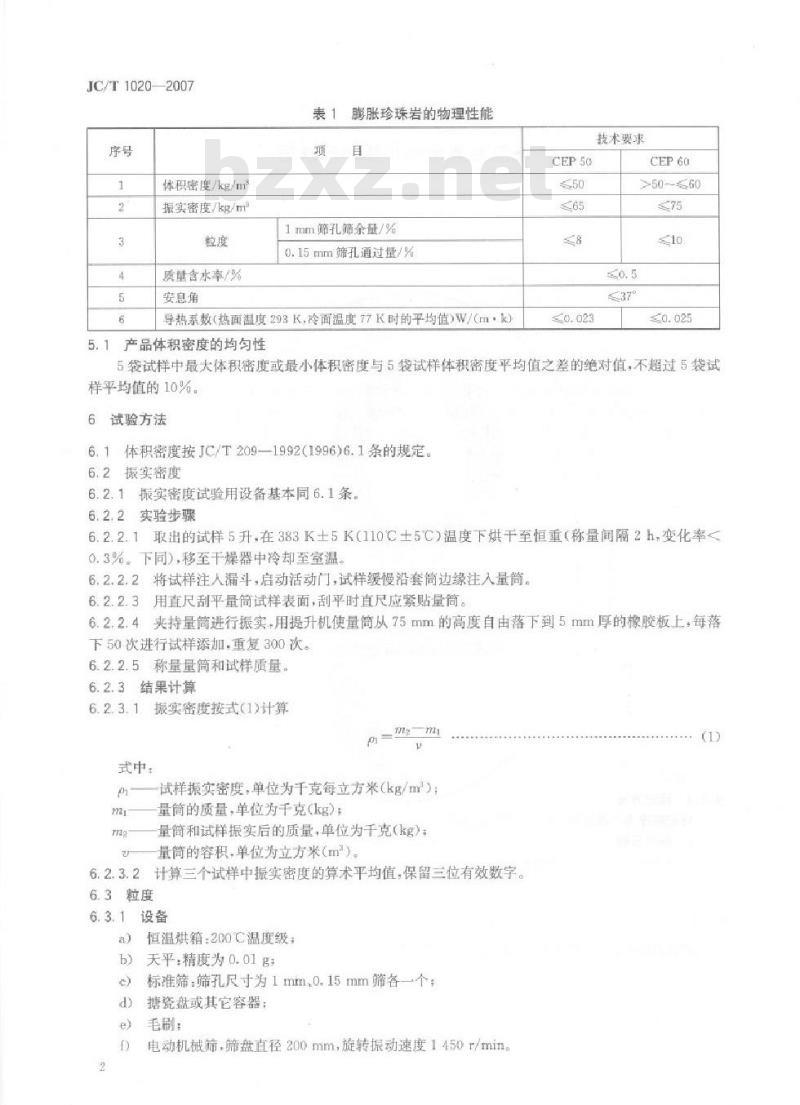

表1膨胀珍珠岩的物理性能
1mm筛孔筛余量/%
0.15mm筛孔通过量/%
导热系数（热面温度293K，冷面温度77K时的平均值）W/（m·k）产品体积密度的均匀性
技术要求
5袋试样中最大体积密度或最小体积密度与5袋试样体积密度平均值之差的绝对值，不超过5袋试样平均值的10%。
6试验方法
体积密度按JC/T209—1992(1996)6.1条的规定。6.2振实密度
6.2.1振实密度试验用设备基本同6.1条。6.2.2实验步骤
6.2.2.1取出的试样5升，在383K土5K（110C±5℃）温度下烘干至恒重（称量间隔2h，变化率<0.3%。下同），移至干燥器中冷却至室温6.2.2.2将试样注人漏斗，启动活动门，试样缓慢沿套筒边缘注入量简。6.2.2.3用直尺刮平量筒试样表面，刮平时直尺应紧贴量筒。6.2.2.4夹持量筒进行振实用提升机使量筒从75mm的高度自由落下到5mm厚的橡胶板上，每落下50次进行试样添加重复300次。6.2.2.5称量量简和试样质量。
6.2.3结果计算
6.2.3.1振实密度按式1）计算
式中：
试样振实密度，单位为千克每立方米（kg/m）；21
量筒的质量，单位为千克（kg：量筒和试样振实后的质量，单位为千克（kg）量简的容积，单位为立方米（m\）。2计算三个试样中振实密度的算术平均值，保留三位有效数字。6.2.3.2
6.3粒度
恒温烘箱：200C温度级；
天平：精度为0.01g
标准筛：筛孔尺寸为1mm，0.15mm筛各一个：d
据瓷盘或其它容器：
毛刷：
电动机械筛，筛盘直径200mm，旋转振动速度1450r/min(1)

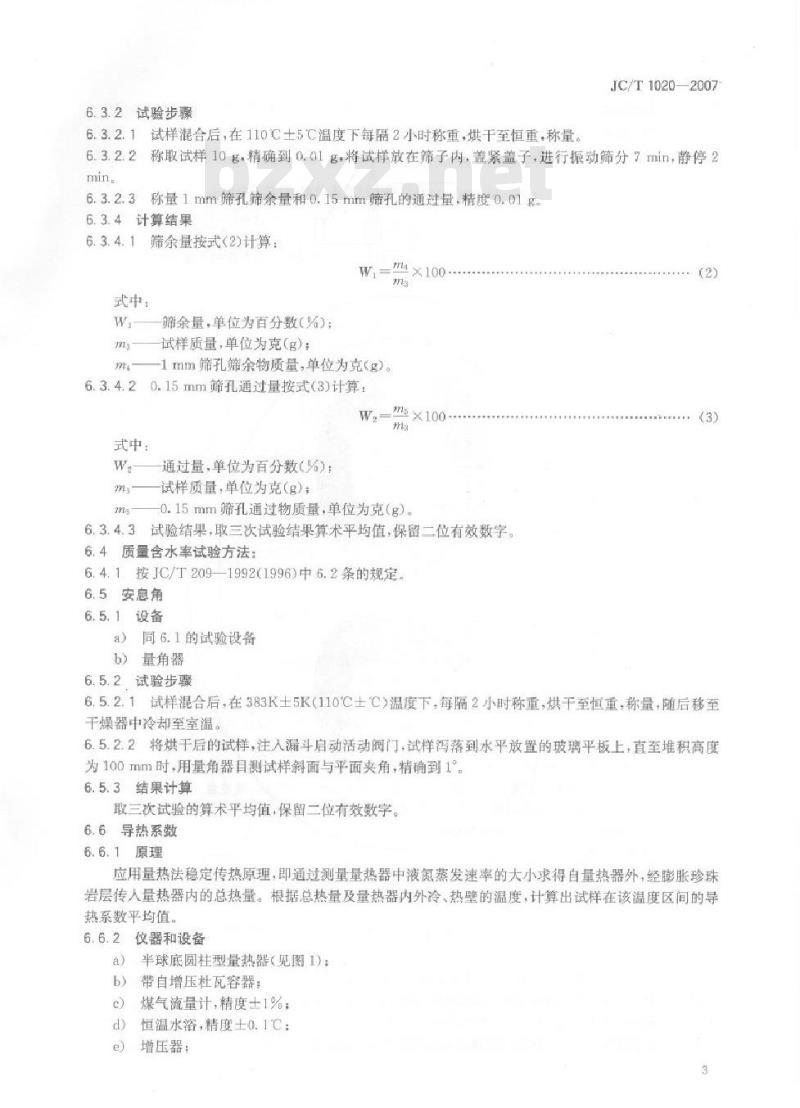

6.3.2试验步骤
6.3.2.1试样混合后，在110℃士5℃温度下每隔2小时称重，烘干至恒重，称量。JC/T10202007
6.3.2.2称取试样10g，精确到0.01g，将试样放在筛子内，盖紧盖子，进行振动筛分7min，静停2min.
6.3.2.3称量1mm筛孔筛余量和0.15mm筛孔的通过量，精度0.01g。6.3.4计算结果
6.3.4.1筛余量按式2)计算：
W=x100-
筛余量，单位为百分数（%）：
试样质量，单位为克（g）；
-1mm筛孔筛余物质量，单位为克（g）。6.3.4.20.15mm筛孔通过量按式（3)计算：msx100
式中：
通过量，单位为百分数（%）；
试样质量，单位为克(g)：
-0.15mm筛孔通过物质量，单位为克（g）。6.3.4.3试验结果，取三次试验结果算术平均值，保留二位有效数字。6.4质量含水率试验方法：
6.4.1按JC/T209—1992(1996)中6.2条的规定6.5安息角
6.5.1设备
同6.1的试验设备
b》量角器
6.5.2试验步骤
6.5.2.1试样混合后，在383K士5K（110℃土℃）温度下，每隔2小时称重，烘干至恒重，称量，随后移至干燥器中冷却至室温。
6.5.2.2将烘干后的试样，注人漏斗启动活动阀门，试样泻落到水平放置的玻璃平板上，直至堆积高度为100mm时用量角器目测试样斜面与平面夹角，精确到1°6.5.3结果计算
取三次试验的算术平均值，保留二位有效数字。6.6导热系数
6.6.1原理
应用量热法稳定传热原理，即通过测量量热器中液氮蒸发速率的大小求得自量热器外，经膨胀珍珠岩层传人量热器内的总热量。根据总热量及量热器内外冷、热壁的温度，计算出试样在该温度区间的导热系数平均值。
6.6.2仪器和设备
半球底圆柱型量热器（觅图1)：a）
带自增压杜瓦容器：
煤气流量计，精度士1%；
恒温水浴，精度士0.1℃；
增压器；
JC/T10202007
D水饱和器；
g）热交换器。
排气管：
气液进出管
抽气口：
外容器：
定位环；
定位针；
保护容器：
测量容器。
6.6.3试验步骤
图1量热器
6.6.3.1试样混合后，在3K士5（110C士5C)温度下每隔2小时称重，烘干至恒重随后移盒干燥器中冷却至室温。6.6.3.2烘干后的试样装量热器夹层空间，并摇动充分振实，直至充满后立即封闭装填口。6.6.3.3将量热器置于293k（20℃C恒温水槽中。然后特疫氧灌人量热器内胆，进行预冷。两小时后重新灌满液氮，即进行液氮蒸发量试。测试时记录测试时间，室温、大气压、蒸发量。每半小时记录一次，直至蒸发器恒定，即连续四次测量，数据不呈单问变化，且变化率不大于土1%，方可进行结果计算。6.6.4试验装置应设在恒温室内，室内温度保持20℃。6.6.5测量导热系数的流程简图及设备（见图2）。6.6.6计算结果
传人量热器的热量均为径向热流，其中平均导热系数按式（4）计算：Qr
X-G(T-T)
式中：
——平均导热系数，单位为瓦每米开尔文（w/（m·k)）；一单位时间内传人量热器的热量按式（5)计算，单位为瓦（w）Qr
量热器的几何因于按式（7)计算，单位为米（m）：水浴温度，单位为开尔文(k)：
一液氨沸点，单位为开尔文（k）式中
低温液体的汽化潜热，单位为焦每千克(I/kg）取修正项：
标准状态下的液体蒸发速率按式(6)计算，单位为千克每秒(kg/s);dt
dn-V..p..
式中：
式中：
测得蒸发气体速率，单位为立方米每秒（m/s)；测量大气压，单位为千帕（kpa）；标准大气压，101.325kpa
测量温度，单位为开尔文（k）：标准温度，273k
测量状态时的气体密度，单位为千克每立方米（kg/m2）。G=l
L2元r2r
一测量容器圆柱部分的长度：
内容器外半径；
外容器内半径：www.bzxz.net
当m=0.050m、=0.080m1=0.200m时G=3.507m
将测得的蒸发量，去除首尾数值，取连续四次稳定值的算术平均值。2
输液管：
自增压杜瓦容器：
增压器：
量热器：
水恒温浴
水饱和器：
热交换器；
煤气流量计。
低/温液体输入
蒸发气体出
图2测定低温下膨胀珍珠岩导热系数流程图JC/T1020—2007
JC/T1020—-2007
6.6.7综合误差：不大于10%。
7检验规则
7.1检验分类
产品检验分出厂检验和型式检验7.1.1出厂检验
产品出厂检验项目为产品的体积密度，振实密度、体积密度均勾性、粒度、质量含水率和安息角。7.1.2型式检验
型式检验项目按5.1物理性能表1规定。7.2检验批量和抽样
7.2.1检验批量
以连续生产的200m为一个检验批量，不足200m2视为一个检验批量7.2.2抽样
从每批量中随机抽取5包试样。
7.2.2.2在用户现场抽样检验产品，因受运输和装卸条件的影响，产品密度指标，按表1规定值允许降低5%。
7.3判定规则
出厂检验或型式检验的所有项目，若全部合格则判定该批产品合格，若有一项不合格则判该批产品不合格。
8包装、标志、运输和贮存
8.1包装
应采用具有防潮性能的包装袋
8.2标志
在包装袋上或说明书中应标明：产品标记、生产商名称及地址、体积和防水、防潮、怕雨、防压等标志。
8.3运输
用有遮棚的运输工具装卸时应轻拿轻放，严禁踩踏，避免机械破损。8.4贮存
产品应分类堆放，场地应通风干燥。6
附录A
（规范性附录）
产品装填过程中密度的增加和测定方法A1手动充填密度的增加是根据现场装填的试验结果来计算。A.1.1手动装填密度的增加≤25%A2风动
A.2.-1风动装填密度的增加≤35%。A.2.2设备（见图A1)
A.2.3装填过程中密度增加量
A2.3.1设备（见图3）
细铜丝网（孔目小于0.025mm）：2
上方形筒：
锥体简：
下方形筒+
阻档板：
装料斗：
内径2mm细管
图A1密度实验设备
A.2.3.2试验步骤
JC/T1020—2007
A.2.3.3按7.2.2方法取出的试样混合后，在110C士5C温度下每隔二小时称重，烘干至恒重，随后移至干燥器中冷却至室温。
A.2.3.4按6.1测定体积密度的方法测出试样的松散密度。A2.3.5拆下装料斗，将试样装至装料斗红线处，随后装回试验设备A2.3.6压力为45kPa，流量为1m/h干燥空气从底部管子进人，吹30min后，拆下装料斗，测定风动试验后的试样密度。
A.2.3.7结果计算
A2.3.8风动试验后试样密度增加量按式A1)计算：JC/T10202007
式中：
W,-@=Px100%
W一试样密度增加百分数，单位为百分数（%）：p试样体积密度，单位为千克每立方米（kg/m）：——风动试验后的试样体积密度，单位为千克每立方米（kg/m2）。中华人民共和国
建材行业标准
低温装置绝热用胀珍珠岩
JC/T1020—2007
中国建材工业出版社出版
建筑材料工业技术监督研究中心（原国家建筑材料工业局标准化研究所)发行
新华书店北京发行所发行各地新华书店经售地矿经研院印刷厂印刷
版权所有不得翻印
开本880×1230
印张1字数21千字
2007年9月第一版
印数1-400
2007年9月第一次印刷
定价12.00元
书号：1580227077
编号：0434
