【石油化工行业标准(SH)】 石油化工仪表接地设计规范

ECS25.040.01
督案号：J328-2004

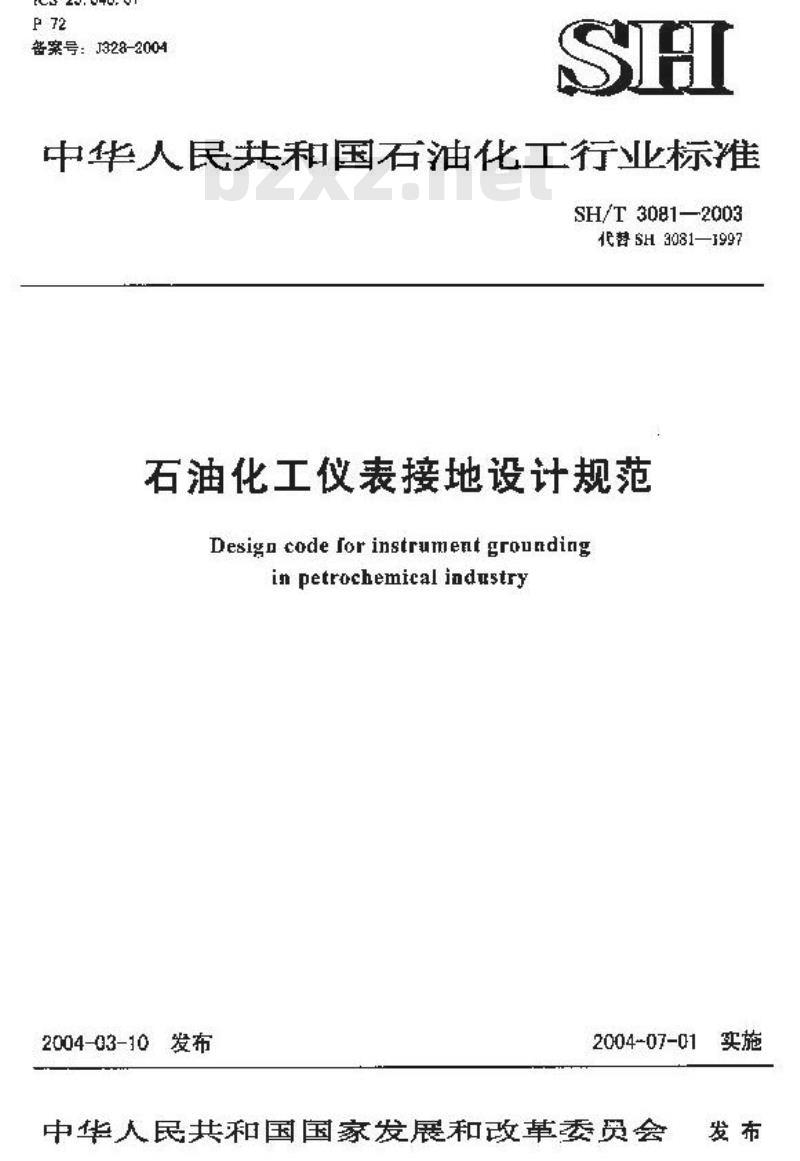

中华人民共和国石油化工行业标雅SH/T3081—2003
SH3081-1997免费标准bzxz.net
石油化工仪表接地设计规范
Design code for instrumeut groundingin petrochemical industry
2004-03-10发布
2004-07-01
中华人民共和国国家发展和改革委贸会发布

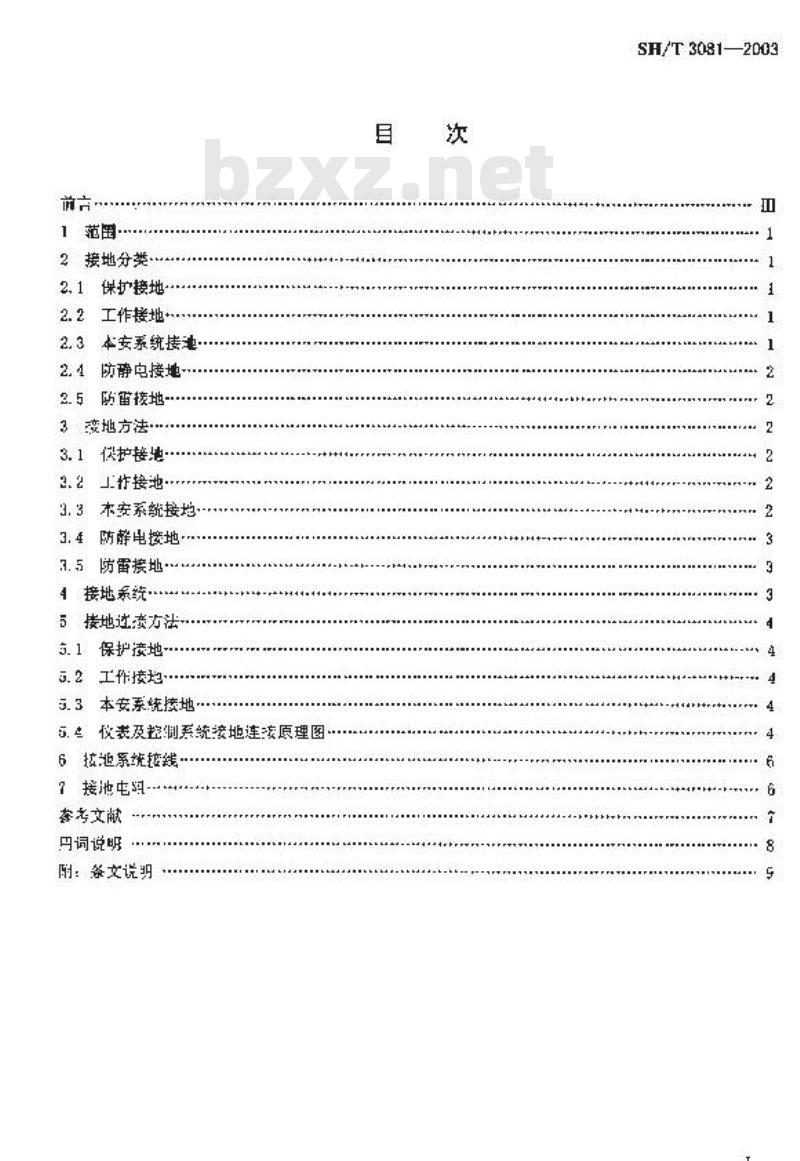

1范国
2接地分类
2.1保扩接地
2.2工作接地+
2.3本安系统拷池·
2. 4防静电接地-
2.5防雷接地
3接地方法
3.1保护接池
3.2工竹接池
3.3本安系统接地，
3.4防静电接地
3.5防雷接地·
4接地系统：
5拨地达滚方法
5.1保护接地
5.2工作接均
5.3本安系统接地
5.仪表及控制系统接地连该原理图6拉泄系统接线
？地-
孝考文献
月词说明
附：签文说明
SH/T3081—2003
SH/T30B12003

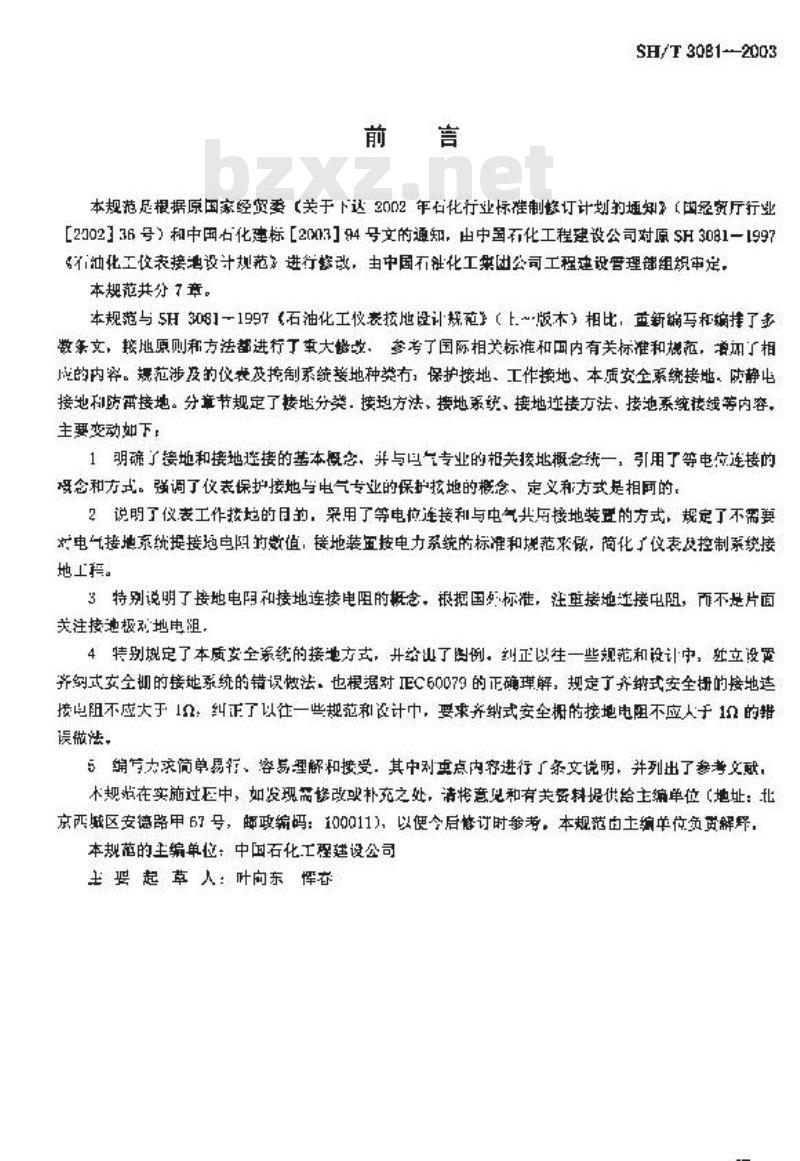

本规范尽根据原国家经贸委（关于下达2002年石化行业标准制修订计划的通知”（国经宽厅行业［2102】36号】和中国右化建标［2003］94号文的通知，由中国石化工程建设公司对原SH3081一1992有油化工仗表接地设计规范》进行综改，由中国石独化工策团公司工程建设营理部组织审定，本规范共分7章。
本规范与5H3081一1997（石油化工仪表按地设计规范”（L.~版木）相比，重新编写和编挂了多数条文，接地原则和方法都进行丁重大龄改，参考了国际相关标准和回内有关标准和规范，增加了相成的内容。规范涉及的仪表及接制系统接地种类有，保护接地、工作接地、本质安全系统接地，防静电接地和防雷接地。分章节规定了接地分类，接地方法，搬地系统、接地连接方法、接地系统接线等内容，主要变动如下
1明确了接地和接地控接的基本概念，并与凸气专业的关拨地概念统一，引用了等电位连接的强念和方式。强调了仪表保护接地与电气专业的保护按地的概念、定义和方式是相同的。2说明了仪表工作按地的日的，采用了等电位连接和与电气共历接地装的方式，规定了不需要太电气接地系统提接施电阻的数值，接地装宜按电力系统的标准和规范来微，简化了仪表及控制系统接地上拦。
3特别说明了接地电阳和接地连接电阻的概念，银据国标准，注重接地连接电阻，而不是片面关注接池极烈地电阻，
4特别规定了本质安全系统的接地方式，升给山了图例。纠正以生一些规范和投计中，独立设离齐约式安全彻的接地系统的错误做法，也根据对IEC60079的正确理解，规定了齐纳式安全栅的接地造接也阻不应大于12：纠正了以在一些规范和改计中，要束齐纳式安全拥的接地电阻不应人于1的错误做法。
5编方力求简单易行、容易望解和接受，其中对重点内穿进行了条文说明，并列出了参考文献，本规范在实施过正中，如发现需修改或补充之处，清将意见和有关资料提供给主编单位（地址：北京西城区安德路甲67号，邮政编蚂：100011)，以便今后修订时翁考，本规范白土编单位负贡解释，本规范的主编单位：中国石化工程建设公司主婆起草人叶向东恽态

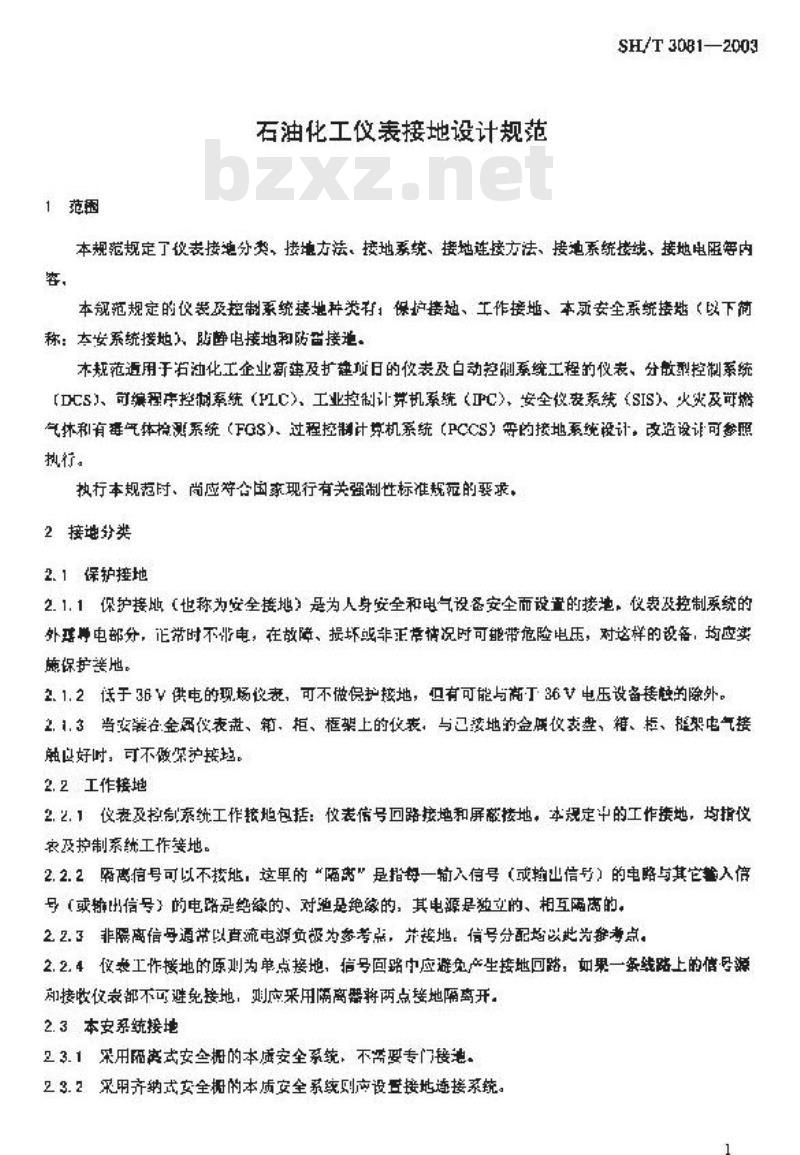

1范困
石油化工仪表接地设计规范
SH/T3081—2003
本规范规定了仪表接地分类、接地法。接地系统、接地连接方法、接地系统接线、接地电照要内容，
本规范规定的仪装及控制统接地种类有：保护接题、工作接地、本或安全系统接燃（以下制称：本安系统接地、贴静电接地和防留接地。本规范通用于石油化工企业暂建及扩链项日的仪表及白动控制系统工程的仪表、分散型控制系统【DCS】、可编程控制系统（FLC>、工业控制计算机索统（IPC、安全仪丧系统（SIS》、火灾及燃气林和有毒气体检测系统（FGS）、过程控制计尊机系统（PCCS）需的接地系统梭计，改造设证可参照执行。
执行本规范时、尚应筹合国东现行有关强制性标准规的要求，2接分类
2.1保护接地
2.1.1保护接地（也称为安全接地）是为人身安全和电气设备安全而设重的接地，仪表及控制系统的外班等电部分，正带时不非电，在故障、损坏或非正常情况时可能带危险电压，对这样的设备，均应实愿保护接他。
2.1.2低于36V供电的现场议表，可不做保护换地，但有可能与商丁36V电压设备接触的除外。2.1.3当安装在金属仪表盘、箱、拒、框架上的仪表，与已接地的盒底仪表盘、箱、、架电气接融以好时，可不做案护接均。
2.2工作接地
2.2.1仪表及控部系统工作接地包括：仪表信号回路接地和屏蔽接地。本规定中的工作拨地，均指仪农及控制系统工作接地。
2.2.2离信号可以不地，这里的“隔需”是指每一输入信号（或输山信号）的电略与其它警入号（或出信号）的电路是绝缘的、对池是绝缘的，其电源是独立的、相互隔离的。22.3非隔离信号通带以直流电源负极为参考点，并接地，信号分配均以此光考点。2.2.4仪表工作接地的原则为单点接地，信号回路中应避免生接地回路，如果一条线路上的信号源接收仅表部不可避免接地：则应采用隔离费将两点接地隔离开。2.3本安系统接地
23.1采用宽式安全据的本质安全系统，不盗妥专门接池。23.2采用齐纳式安全概的本质安全系统则应设置接地连接系统1
SH/T3081—2003

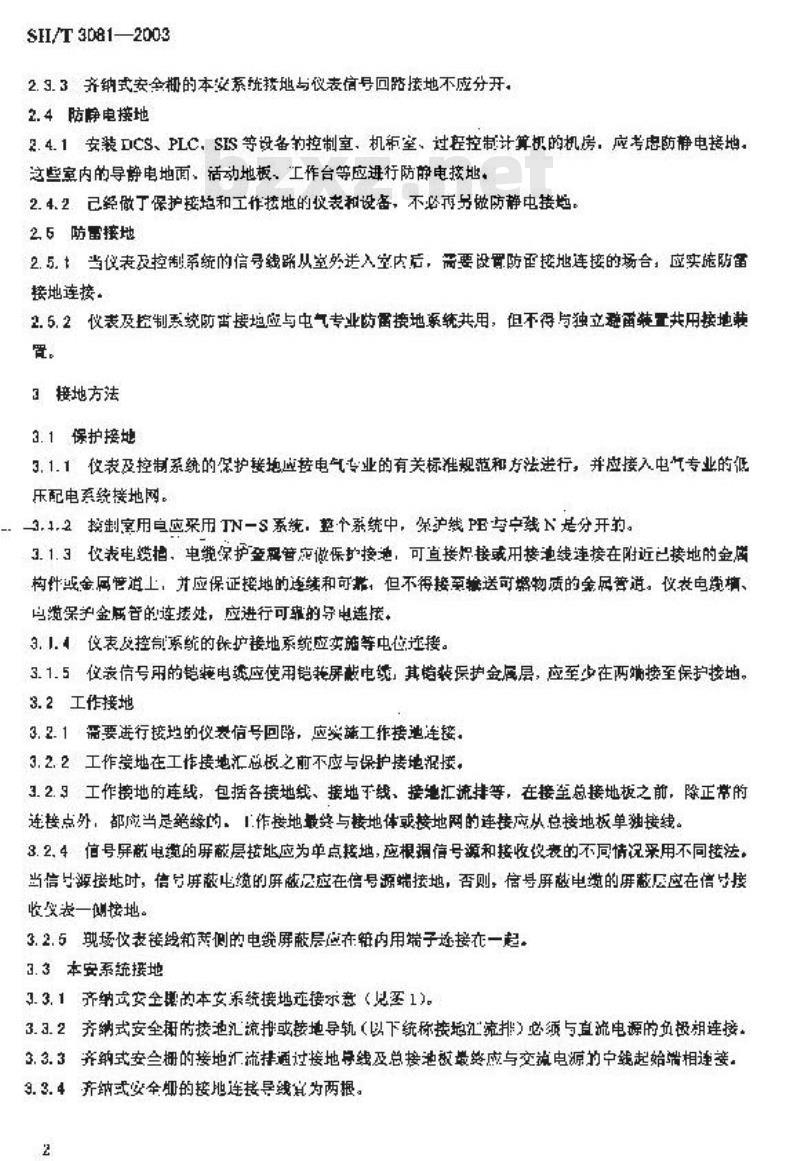

2.3.3齐纳式安会栅的本安系统技地与仪表信号回路接地不应分开。2.4防静电接地
2.4.1安装DICS、PLC，SIS等设备的控制室、机板室、过程控制计算机的机房应考忠防静电接地。这些室内的导静电地面、活动地板、工作台等应进行防静电接地。2.4.2己经做丁保护接地和工作按地的仪表和设备，不必再另做防静电接地2.5防雷接地
2.5.t当仪表及控制系统的信导线踏从室外迷入空内后，需要设胃防霍接地连接的场合：应实施防留接地连接
2.5.2仪表及控制系统防雷接应与电气专业防雷揽地票统共用，但不得与独立疆雨装工共用接地栽置。
3接地方法
3.1保护接地
3.1.1仅表及控制系统的保护接地应按电气专业的有关标准规范和方法迷行，并应接入电气专业的低压配电系统接地网。
。-3.1.2挖制室用自应采用TN一S系统，整·个嘉统中，案护线PE写载N是分开的。3.1.3收表电指，电缆保护查翼底做保护按池，可直接接或用接泡线连接在附近已接地的金店构评或金属管道工，并应保证接地的继和可靠，但不得接率攀送奇燃物质的金尺营道。仅表晚辅、马缆保予金属管的连接处，应进行可的导电连接3.1.4仪表及控前系统的保护接地系统应实施等电位控接。3.1.5仪炭信号用的销装电续应使用铠装屏敲电统，其惜装保护金属层，应至少在两端接至保护接地3.2工作接地
3.2.1带要进行接玛的仪表借号回路，应奖工作接地逢接。3.2.2工作接地在工作接地汇总板之前不应与保护接地泥接。3.2.工作撤地的连线，包括各接地裁、接地于线、接汇流排等，在接至总接地板之前，除正常的连接点外，都成当是笔缘的，1.作按地最终与接地体或接地网的连接应从总接地板单独接线。3.2、4信号屏蔽电缆的屏蔽层按逃应为单点接地，应根揭信号源和接收仪衰的不同情说采用不同接法，当信号源接地时，信号屏蔽电缆的屏做宏应在信号源端接地，否则，信号屏截电缆的屏蔽层应在信号接收交表一侧接地。
3.2.5现场收表链线粘两侧的电缆屏蔽层应在辩内用端子还接衣一起。3.3本安系统接地
3.3.1齐纳式交全糖的本安系统接地辖求意（总案1)。3.3.2齐纳式安全闭的接池汇流邦或接地导轨（以下统称接均汇流排）必须与直流电源的负极胡连接，3.3.3齐纳式安会栅的接地汇流持通过接地导线及总接池数或整应与变奠电源的克线起始端相连要，9.3.4齐纳或安全抑的接地连接导线宜为两据。2
危险场所
包愿快花
3.4防静电报地
安会坏所
安会属
本安压地导统
事凡象的本忘我能线
安全爆演炸
电源公共店
工作嵌地汇总惯
本安地学业
截荐气命的本去接地导些
总技有额
获地摄系快
图1本系扰接地连接示案
3.4.1控司系统助静电地应与保护接均共用接地系统，3.4.2山气保驴接地裁可用作静电接地线。3.4.3不得使用电气供自系统的出线作随静出接地。3.5防昏接地
SE/T3081—2003
国电话
交源染地导块
3.5.1仪表电缆措、表电缆保护管应在进入控制室处，与电气专业的防雷电患应的接地排相迹，3.5.2控制究内的仪表信号雷电浪涌保护墨的接地载应接到工作拨地汇总板，留电浪涌保护器的接地汇流排成接到工作接地汇总掠或总接地板，3.5.3控制室内必表供电的电浪证保护器应与配电拒的保护接地汇总板或电气专业的防雷电感应的地排相连。
3.5.4议表电额保节管、仪表电转金属层应在需要进行脑雷接地处，与电气专业的随雪电感应的接地排相连，
3.5.5现场必表的函良浪滞保护器应与电气专业的现场防雷电醛应的接地排相连。3.5.6在消击区室外架空数设的不带尿蔽层的多芯电续，各用芯应接入屏敲接地：对屏蔽己接地的所蔽中缆或穿钢管效投变在金思电貌惜中整设的电绩，备用芯可不接坞4接地系统
4.1接地装置由接地挺（接地休）、接地总干线（接总毁）、总接地板（总接地短子，接地母排）组3
SH/T3081—2003
战。系简单的情况下，保护接地汇总板可与总接地板合月。4.2接地系统由接地装迈、1.作接地汇总板、保护接地汇总板、接地干钱、各类接地汇流排等组成，4.3仪表改控系统的工作接地、保护换地、防雷按地应与电气的低压配电系统合用接地装置。4.4接地装置的设计应按电气的有关标准规范和方法进行。5接地连接方法
5.1保护捷地
5.1.1收表及控制系统保护接地的各接地干线应汇摘到保护接地汇总板，再由保护换地汇总板经接地平钱到总越地板上。
5.1.2当保护接地汇总扳利总接地板合用对，深护接地的客接地干战育接接到总接地板上。5.1.3使表收控制系统交流供电中线的起始端应经保护接地干线接到总接地板上。5.1.4总接地拆经接地总干线接到接地摄5.2工作接地
5.2.1仪表及控制系统工作接地的各萃地十线应分别接到1.炸接地1.总板，再由J作接地汇总报经阴根单独的一作器地于续接到总接地板，5.2.2当有多个伐衰需工作接地时：宜先将各仪表的工作接地线分别接到工作接地汇流拌或接地逆据端子排、再经工作接地干线接到工作接地汇总板。5.2.3表信号公共点接地，IDCS、PLC，STS等的非隔离输入的接地，沟应分别单独接到接地连接靠子排或二作接地汇流排上，然后通过接地干线接到工作搬地汇总板。5.2.4当多根信号屏蔽电绳的屏整层接地时，宜先将各信号屏敲电继的屏版层汇接到工作接地汇流排，1经工作接干线接剃工作接地汇总板。5.2.5亢流电源的负端必接到本机拒的工作接地汇流排，不设工作揽地汇流排的情况应经工作接池干线接到工接跳江总板。
5.2.6根据需要，1作接池汇流择可有多个。5.3本安系统接地
5.9.1齐纳式安全拥的各接池汇流排可直接接到本机拒的工作接地汇流排，再经1作接地干线接到」许接地汇总板。每个汇流排的接地战宜恒月两银单狗的导线。5.3.2齐纳式安全册的接地汇排也可分别经工作接地干钱接到工作接汇总板，每个汇灌排的工作接池于线宜使用两根单独的导毁。5.3.3齐纳式安全握的各接地流样也可由工作腰地干线串接、两需应分别经工作接地平线摄到工作接地汇总板
5.3.4在有齐纳式安全机的本安系统中，流电源的负端必额接到本机拒的工作接地汇流排或安相汇流排上。
5.4仪表及控制系统接地连接原理图5.4.1仪表改控制系统接地连接原理示意（一）（匹图2)。6,4.2仪表及控制系统接地述接原理示意（二）（见图3)。4
工作提地下西律
带期干地
螺地干饺
本安汇流持
腾干牌
T.作丧物剂：总版
总投地派
推地总干站
报地圾
获地干钱
保护据也汇总板
祛地干托
地T兹
2仪表及控制系统接地连接原理示意（一）四2
事安汇谨拌
快地线
工作推始汇指
地一楼
专十业
总患注液
换地下
工作比板
来书蒙干业
接地干线
东地总T块
联电话
国3仪表及控制系统接地连接原理示意（二）SH/T30B1-2003
SH/T3081:2003
6接地系统接线
6.1接地系疑的导线应采用多股绞合银芯绝线电线或电缚6.2接池系统的名接地汇流排可来用截面为25mm×Emm的铜条制作，6.3接地系统的各接地汇总板采用铜板制作，原度不小于6mm，长、宽尺寸按需要确定。自，4机柜内的保护接地汇液静应与机柜述行可靠的电气连铵。8.5工作接地汇流排、工作接地汇总板应采用绝缘支架固定。.6接地系统的各种连接成率阖、可掌，并应保证良好的导电性。接地线、接地干线、接池总干线与接地汇排，接均汇总板的连接应米用铜接战片和额锌质燃栓，并应有防松件，或采用焊接，6.7各类接地连线中，禁接入开关或熔断器。6.名接地炭的截面可根据连接仪资的数量和接地线的长度接下列数值选用a）接地线：1mm～2.5mm
b）被地干线：4mm~16mmt
c）连接总接地板的接地干线，10mm*--25mm：d）接地总干线，165mm~~50 mm：e）雷电浪通保扩器换地线：2.5mm~4mun6.9雷电浪继保护器接地线应尽可能短，并且逐免考曲设。6.10接地系统的标识颜色为绿色或绿、黄两色，子接地电用
7.1从仪表或设备的瑟地翊子到接地极之间的导线与连接点的电阻总和，稳为接地连接电阻，7.2接地极对地电阳与接地连接电阻之和称为接池电阻。7.3议表及控制系统的接地电阻为工频接地电阻，不应大于42.了.4位表及控制系统的接地连接电阻不应大于12。5
1GB50057建筑物防书设计规范
多文献
2GBJ66工业与民用电力装置的接地设计规范3DL/T621交流电气装置的接地
1SH3097石油化工静电素地投计规范5EC364-5-548信息技术装置的接地和等电位连摘SH/T3081—2003
Earthing arrangements und cquipotential bonding for information technologyinstallalionn
6ECG0079—14危验场所的电气设备安装（煤矿除外）Elsctricel installatiorl jn hazardous arear (otherthan mines)7TEC/TS61312一2防雷击电磁脉冲第2部分：接地、避费物屏蔽、建筑物内部的等电位连接F'rotecrion uguinst lightning olectromugnotic impnlseFart 2 Shiclding ufstructures, bonding inside structures and eerthing8ISA-RP12.6
危险场所仪表的接地卖施第一部分：本质安全Wiring Prwtices for Hazardoue (Classified) Locations Instruncnlatiom Part.l Intringic Safety
SH/T3081—2003
用词说明
对本规范余文中要求执行严格程度不同的用词，说明如下，（一）表示要求很严格、非这样做不可并具有法定试在时，用词为\必须（mt）（二）表示妥准确地符合规范而应产格遵守时，用词为：正面词采用”放\（slall)）：反面词采用“不度”或“不得”（shatot)。（三）表示在几种可能性中推荐特别合适的一种，不提改也不排除其他可能性，或表示是首选的但未必是所要或求的，或表示不费成但也不禁止某种可能性时，用词为：正面询采用“”(should：
后面词来用“不宜(shouldnot）（四）表示在规范的界限内所允许的行动步时，用间为：正面读采用“可\（may)：
反而词采用“不必（teedtot)。8
中华人民共和国石油化工行业标雅石油化工仪表接地设计规范
SH/T3081—2003
条文说明
2004北京
