【纺织行业标准(FZ)】 纺织品 纱线条干不匀试验方法 光电法

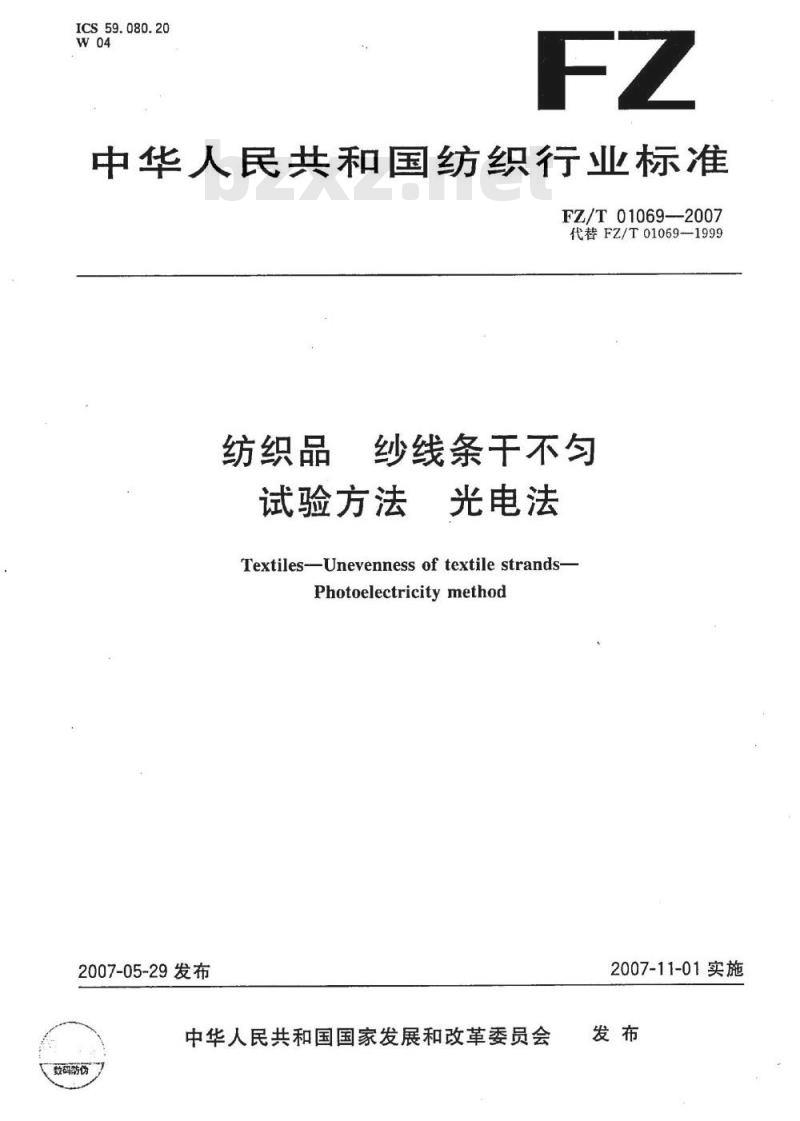

ICS59.080.20
中华人民共和国纺织行业标准
FZ/T01069-—2007
代替FZ/T01069-1999
纺织品
纱线条干不匀
试验方法
光电法
Textiles-Unevenness of textilestrands-Photoelectricitymethod
2007-05-29发布
中华人民共和国国家发展和改革委员会数码防伤
2007-11-01实施

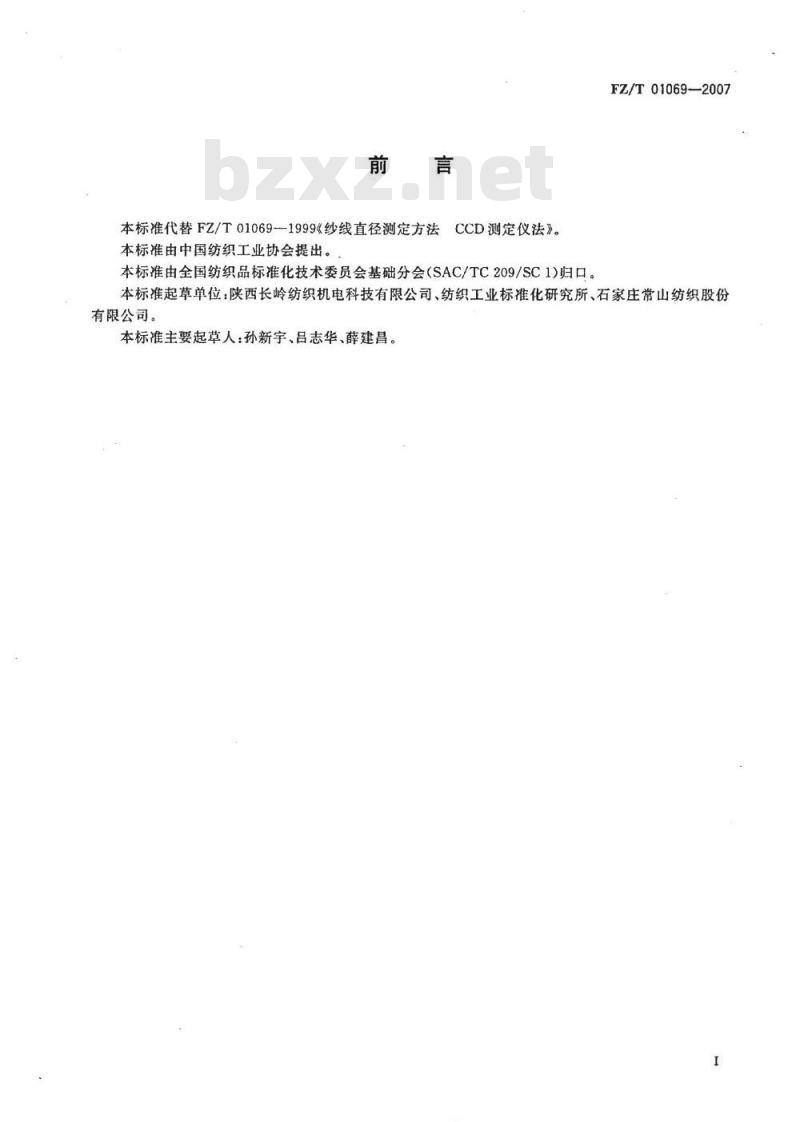

本标准代替FZ/T01069--1999《纱线直径测定方法CCD测定仪法》。
本标准由中国纺织工业协会提出。本标准由全国纺织品标准化技术委员会基础分会（SAC/TC209/SC1)归口。FZ/T01069—2007
本标准起草单位：陕西长岭纺织机电科技有限公司、纺织工业标准化研究所、石家庄常山纺织股份有限公司。
本标准主要起草人：孙新宇、吕志华、薛建昌。范围

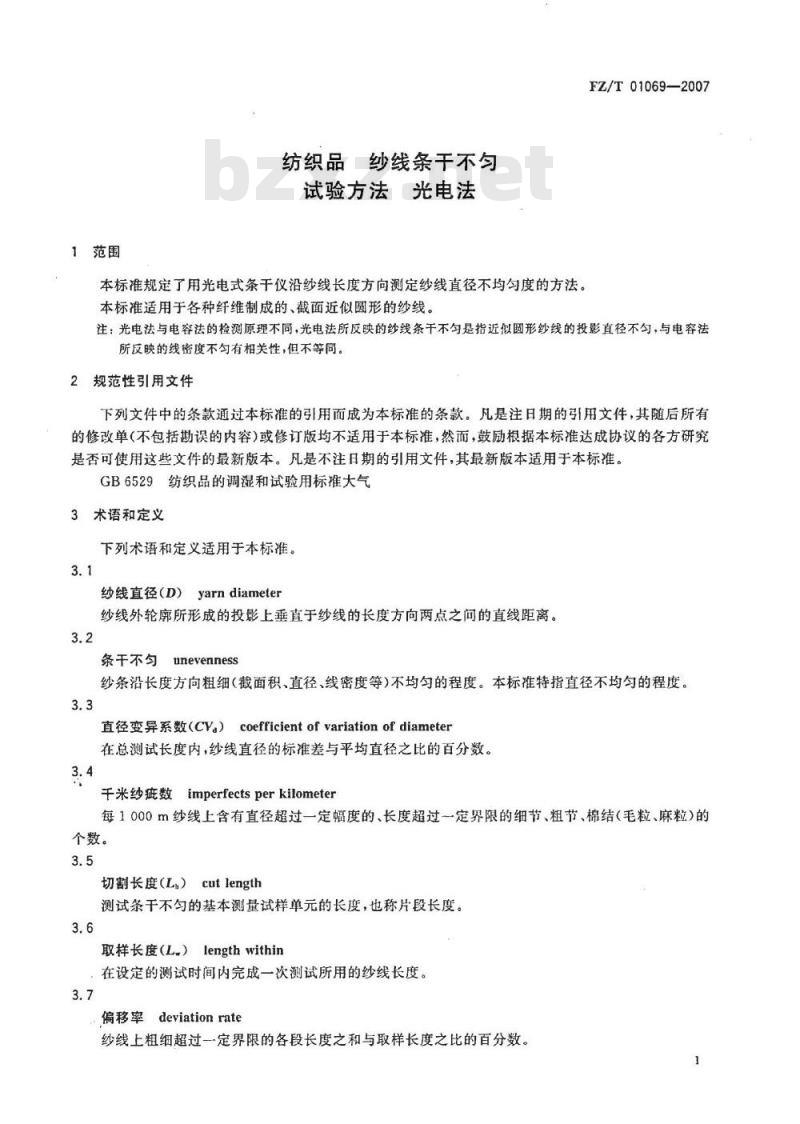

纱线条干不匀
纺织品
试验方法光电法
本标准规定了用光电式条干仪沿纱线长度方向测定纱线直径不均匀度的方法。本标准适用于各种纤维制成的、截面近似圆形的纱线。FZ/T01069—2007
注：光电法与电容法的检测原理不同，光电法所反映的纱线条干不匀是指近似圆形纱线的投影直径不匀，与电容法所反映的线密度不匀有相关性，但不等同。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB6529纺织品的调湿和试验用标推大气3术语和定义
下列术语和定义适用于本标准。3.1
纱线直径（D）yarndiameter
纱线外轮廊所形成的投影上垂直于纱线的长度方向两点之问的直线距离。3.2
条干不匀unevenness
纱条沿长度方向粗细（截面积、直径、线密度等）不均匀的程度。本标准特指直径不均匀的程度。3.3
直径变异系数（CVa）coefficientofvariationof diameter在总测试长度内，纱线直径的标准差与平均直径之比的百分数。3.4
千米纱症数imperfectsperkilometer每1000m纱线上含有直径超过一定幅度的、长度超过一定界限的细节、粗节、棉结（毛粒、麻粒）的个数。
切割长度（L）cutlength
测试条干不匀的基本测量试样单元的长度，也称片段长度。3.6
取样长度（L）lengthwithin
在设定的测试时间内完成一次测试所用的纱线长度。3.7
偏移率deviation rate
纱线上粗细超过一定界限的各段长度之和与取样长度之比的百分数。FZ/T01069—2007

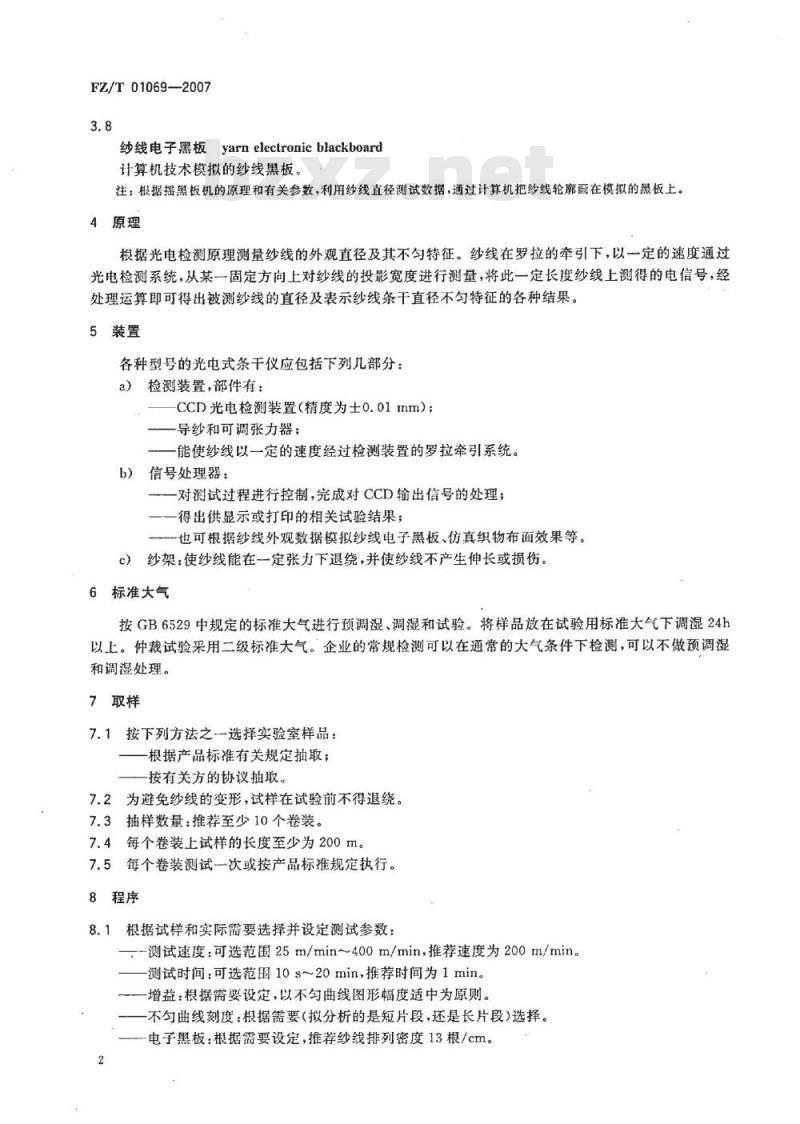

纱线电子黑板yarnelectronicblackboard计算机技术模拟的纱线黑板。
注：根据摇黑板机的原理和有关参数，利用纱线直径测试数据，通过计算机把纱线轮廊画在模拟的黑板上。4原理
根据光电检测原理测量纱线的外观直径及其不匀特征。纱线在罗拉的牵引下，以一定的速度通过光电检测系统，从某固定方向上对纱线的投影宽度进行测量，将此一定长度纱线上测得的电信号，经处理运算即可得出被测纱线的直径及表示纱线条干直径不匀特征的各种结果。5装置
各种型号的光电式条干仪应包括下列几部分：a）检测装置，部件有：
CCD光电检测装置（精度为士0.01mm）；导纱和可调张力器；
能使纱线以一定的速度经过检测装置的罗拉牵引系统。b）信号处理器：
对测试过程进行控制，完成对CCD输出信号的处理；得出供显示或打印的相关试验结果；也可根据纱线外观数据模拟纱线电子黑板、仿真织物布面效果等。c）纱架：使纱线能在一定张力下退绕，并使纱线不产生伸长或损伤。6标准大气
按GB6529中规定的标准大气进行预调湿、调湿和试验。将样品放在试验用标准大气下调湿24h以上。仲裁试验采用二级标准大气。企业的常规检测可以在通常的大气条件下检测，可以不做预调湿和调湿处理。
7取样
7.1按下列方法之一选择实验室样品：根据产品标推有关规定抽取；
按有关方的协议抽取。
7.2为避免纱线的变形，试样在试验前不得退绕。7.3抽样数量：推荐至少10个卷装。7.4每个卷装上试样的长度至少为200m。7.5每个卷装测试一次或按产品标准规定执行。8程序
8.1根据试样和实际需要选择并设定测试参数：-测试速度：可选范围25m/min~400m/min，推荐速度为200m/min。测试时间：可选范围10s~20min，推荐时间为1min。增益：根据需要设定，以不匀曲线图形幅度适中为原则。不匀曲线刻度：根据需要（拟分析的是短片段，还是长片段）选择。电子黑板：根据需要设定，推荐纱线排列密度13根/cm。FZ/T01069—2007

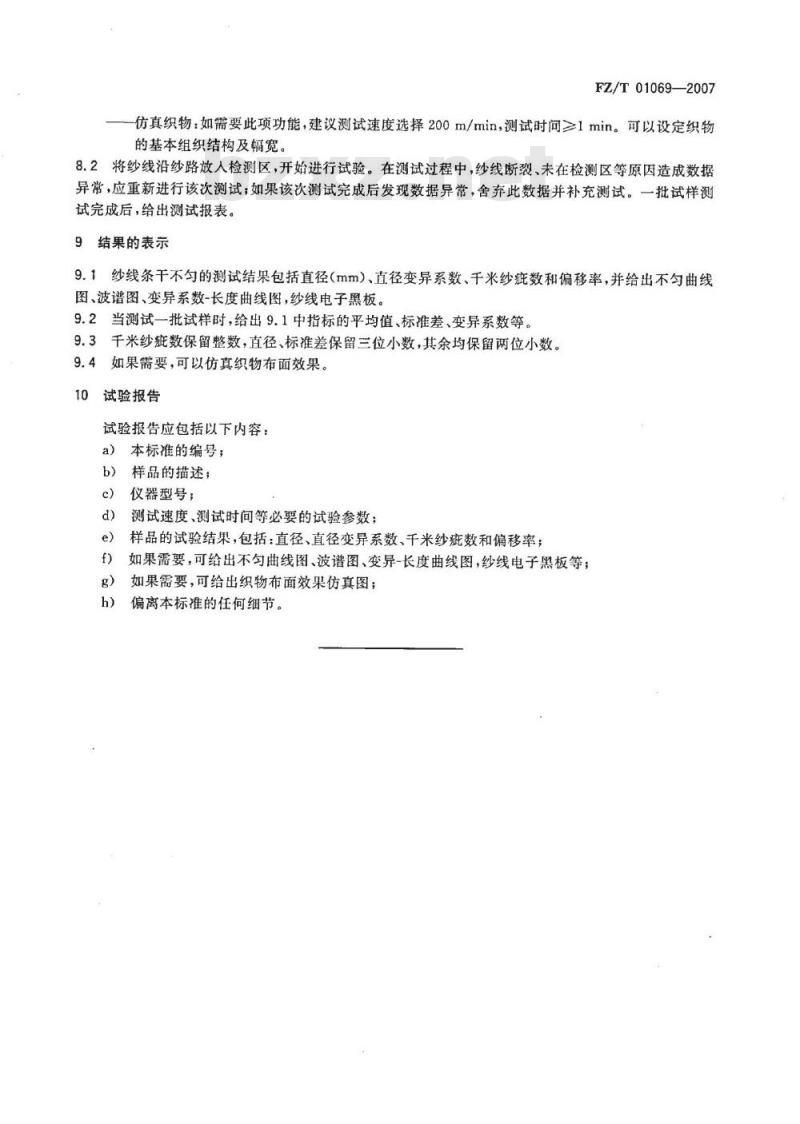

仿真织物：如需要此项功能，建议测试速度选择200m/min，测试时问≥1min。可以设定织物的基本组织结构及幅宽。
8.2将纱线沿纱路放人检测区，开始进行试验。在测试过程中，纱线断裂、未在检测区等原因造成数据异常，应重新进行该次测试；如果该次测试完成后发现数据异常，舍弃此数据并补充测试。一批试样测试完成后，给出测试报表。
9结果的表示
9.1纱线条干不匀的测试结果包括直径（mm）、直径变异系数、千米纱疵数和偏移率，并给出不匀曲线图、波谱图、变异系数-长度曲线图，纱线电子黑板。9.2当测试一批试样时，给出9.1中指标的平均值、标准差、变异系数等。9.3千米纱疵数保留整数，直径、标准差保留三位小数，其余均保留两位小数。9.4如果需要，可以仿真织物布面效果。试验报告
试验报告应包括以下内容：
本标准的编号；免费标准bzxz.net
样品的描述；
仪器型号；
测试速度、测试时间等必要的试验参数；样品的试验结果，包括：直径、直径变异系数、千米纱疵数和偏移率；如果需要，可给出不匀曲线图、波谱图、变异-长度曲线图，纱线电子黑板等；如果需要，可给出织物布面效果仿真图；偏离本标准的任何细节。
FZ/T01069-2007
中华人民共和国纺织
行业标准
纺织品纱线条干不匀
试验方法光电法
FZ/T01069—2007
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.5字数6千字
2007年8月第一版2007年8月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
