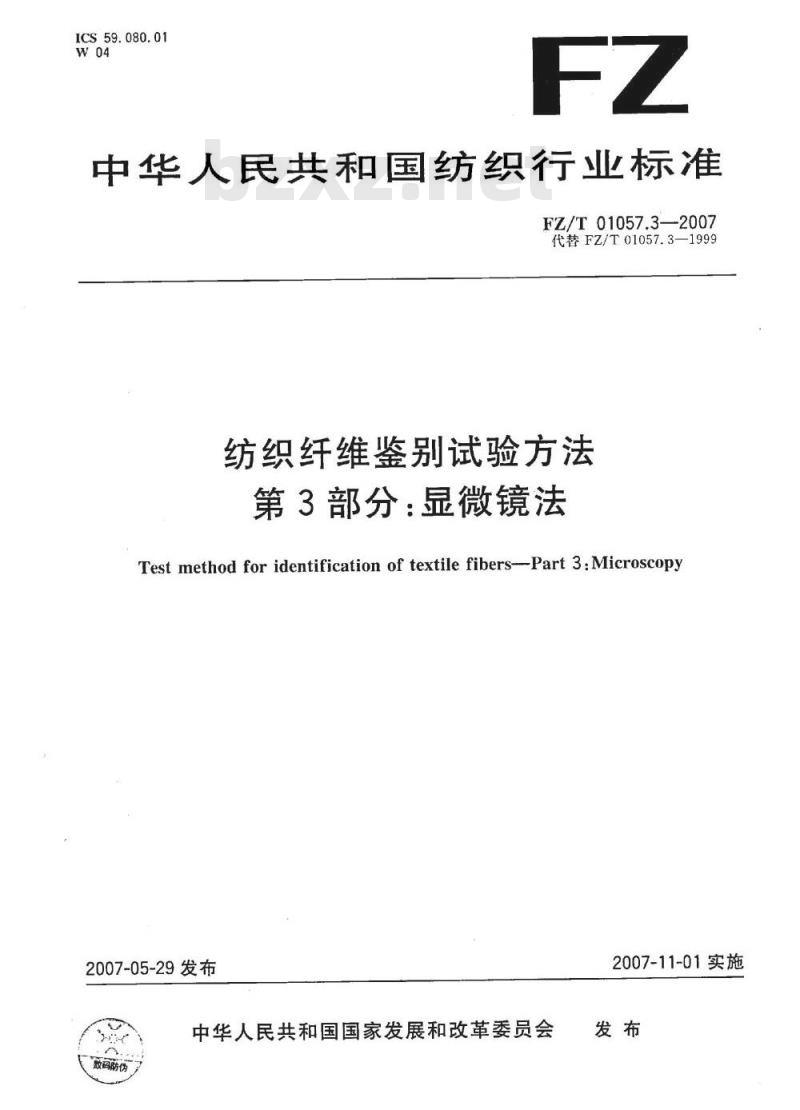

【纺织行业标准(FZ)】 纺织纤维鉴别试验方法 第3部分：显微镜法

ICS 59.080.01
中华人民共和国纺织行业标准
FZ/T01057.3—2007
代替FZ/T01057.3—1999
纺织纤维鉴别试验方法
第3部分：显微镜法
Test method for identification of textile fibers-Part 3:Microscopy2007-05-29发布
中华人民共和国国家发展和改革委员会数码防伪
2007-11-01实施

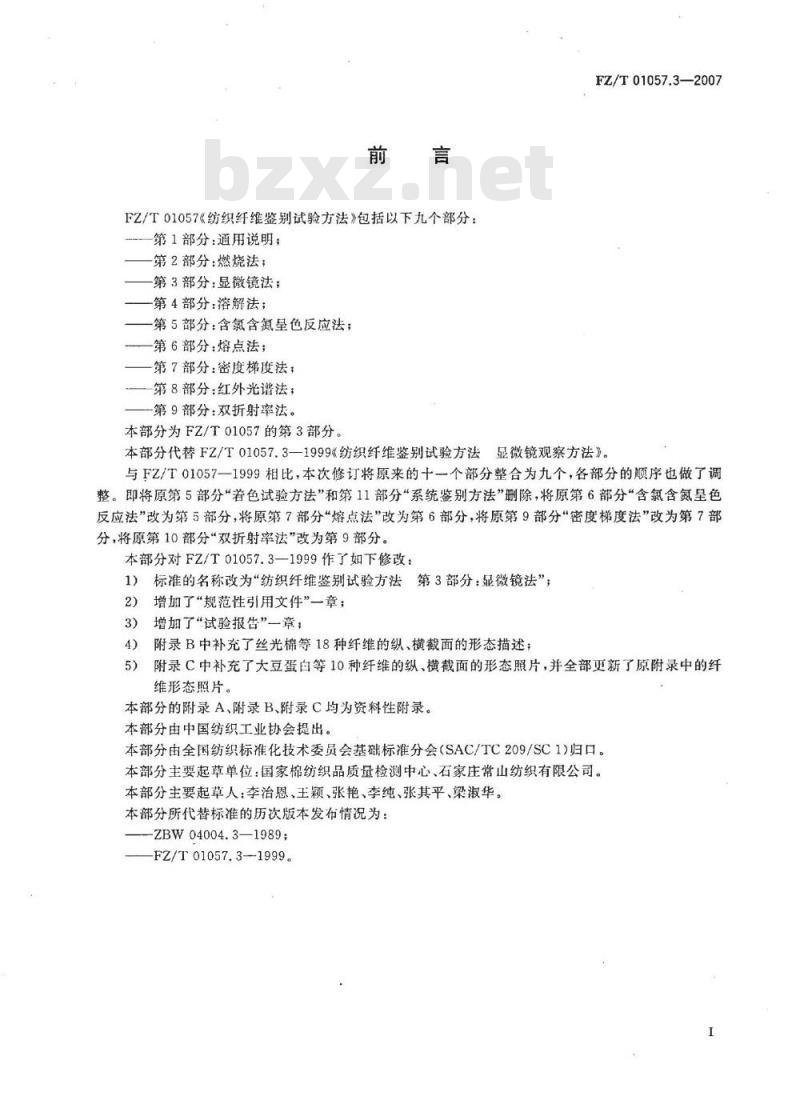

FZ/T01057《纺织纤维鉴别试验方法》包括以下九个部分：第1部分：通用说明；
第2部分：燃烧法；
第3部分：显微镜法；
第4部分：溶解法；
第5部分：含氯含氮呈色反应法；第6部分：熔点法；
第7部分：密度梯度法；
第8部分：红外光谱法：
第9部分：双折射率法。
本部分为FZ/T01057的第3部分。FZ/T01057.3—2007
本部分代替FZ/T01057.3—1999《纺织纤维鉴别试验方法显微镜观察方法》。与FZ/T01057一1999相比，本次修订将原来的十一个部分整合为九个，各部分的顺序也做了调整。即将原第5部分“着色试验方法”和第11部分“系统鉴别方法”删除，将原第6部分“含氯含氮呈色反应法”改为第5部分，将原第7部分“熔点法”改为第6部分，将原第9部分“密度梯度法”改为第7部分，将原第10部分“双折射率法”改为第9部分。本部分对FZ/T01057.3—1999作了如下修改：1）标准的名称改为“纺织纤维鉴别试验方法第3部分：显微镜法”；2）增加了“规范性引用文件”一章；增加了“试验报告”一章；
附录B中补充了丝光棉等18种纤维的纵、横截面的形态措述；4
附录C中补充了大豆蛋白等10种纤维的纵，横截面的形态照片，并全部更新了原附录中的纤5）
维形态照片。
本部分的附录A、附录B、附录C均为资料性附录。本部分由中国纺织工业协会提出。本部分由全国纺织标准化技术委员会基础标准分会（SAC/TC209/SC1)归口。本部分主要起草单位：国家棉纺织品质量检测中心、石家庄常山纺织有限公司。本部分主要起草人：李治恩、王颖、张艳、李纯、张其平、梁淑华。本部分所代替标准的历次版本发布情况为：ZBW04004.3—1989;
FZ/T01057.3—1999。

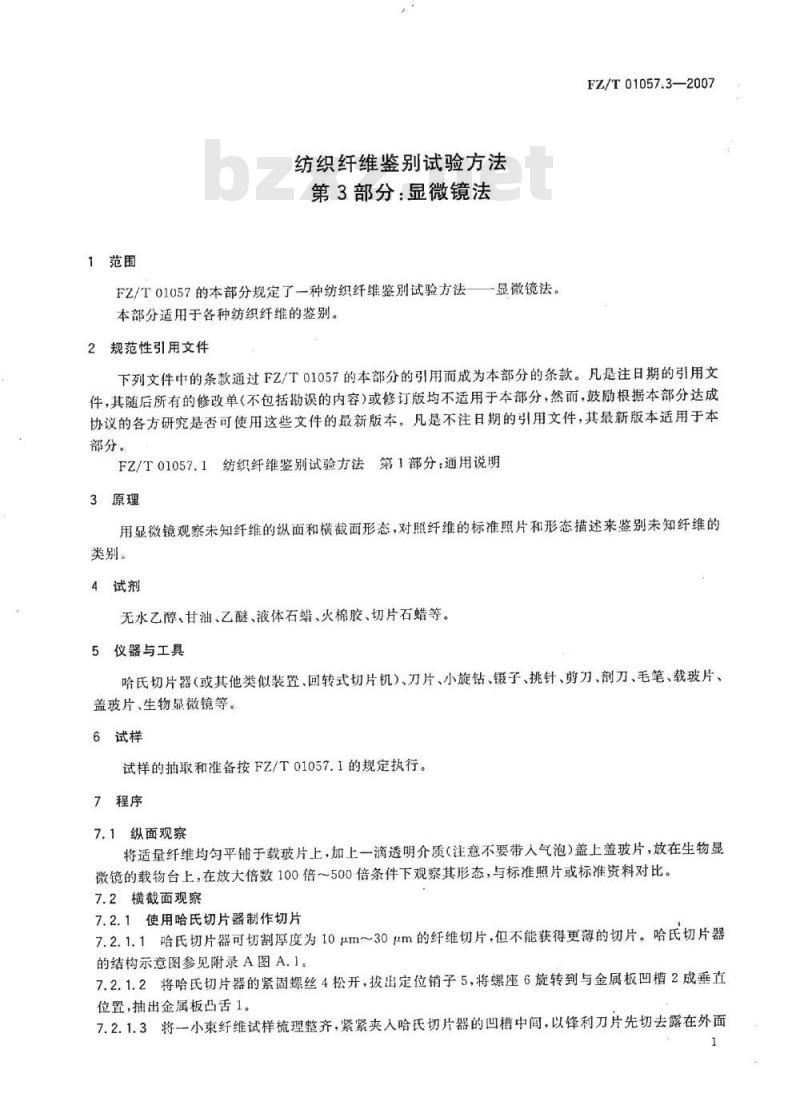

1范围
纺织纤维鉴别试验方法
第3部分：显微镜法
FZ/T01057的本部分规定了一种纺织纤维鉴别试验方法——显微镜法。本部分适用于各种纺织纤维的鉴别。2规范性引用文件
FZ/T01057.3—2007
下列文件中的条款通过FZ/T01057的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
FZ/T01057.1纺织纤维鉴别试验方法第1部分：通用说明3原理
用显微镜观察未知纤维的纵面和横截面形态，对照纤维的标准照片和形态描述来鉴别未知纤维的类别。
4试剂
无水乙醇、甘油、乙醚、液体石蜡、火棉胶、切片石蜡等。5仪器与工具
哈氏切片器（或其他类似装置、回转式切片机）、刀片、小旋钻、锻子、挑针、剪刀、剖刀、毛笔、载玻片、盖玻片、生物显微镜等。
6试样
试样的抽取和准备按FZ/T01057.1的规定执行。7程序
7.1纵面观察
将适量纤维均匀平铺于载玻片上，加上一滴透明介质（注意不要带入气泡）盖上盖玻片，放在生物显微镜的载物台上，在放大倍数100倍～500倍条件下观察其形态，与标准照片或标准资料对比。7.2横截面观察
7.2.1使用哈氏切片器制作切片
7.2.1.1哈氏切片器可切割厚度为10μm～30μm的纤维切片，但不能获得更薄的切片。哈氏切片器的结构示意图参见附录A图A.。
7.2.1.2将哈氏切片器的紧固螺丝4松开，拔出定位销子5，将螺座6旋转到与金属板凹槽2成垂直位置，抽出金属板凸舌1。
7.2.1.3将一小束纤维试样梳理整齐，紧紧夹入哈氏切片器的凹槽中间，以锋利刀片先切去露在外面FZ/T01057.3—2007

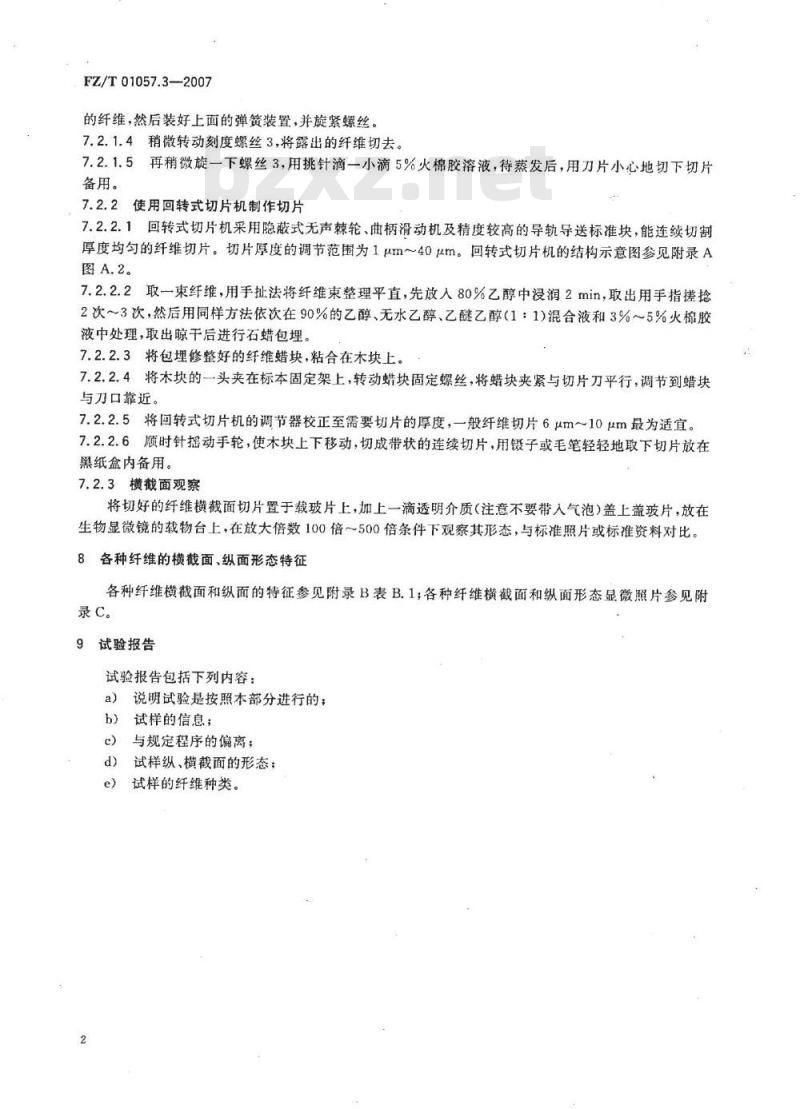

的纤维，然后装好上面的弹簧装置，并旋紧螺丝。7.2.1.4稍微转动刻度螺丝3，将露出的纤维切去。7.2.1.5再稍微旋一下螺丝3，用挑针滴一小滴5%火棉胶溶液，待蒸发后，用刀片小心地切下切片备用。
7.2.2使用回转式切片机制作切片7.2.2.1回转式切片机采用隐蔽式无声棘轮、曲柄滑动机及精度较高的导轨导送标准块，能连续切割厚度均匀的纤维切片。切片厚度的调节范围为1μm～40μm。回转式切片机的结构示意图参见附录A图A.2。
7.2.2.2取一束纤维，用手扯法将纤维束整理平直，先放人80%乙醇中浸润2min，取出用手指搓抢2次～3次，然后用同样方法依次在90%的乙醇、无水乙醇、乙醚乙醇（1：1）混合液和3%～5%火棉胶液中处理，取出晾干后进行石蜡包埋。7.2.2.3将包埋修整好的纤维蜡块，粘合在木块上。7.2.2.4将木块的一头夹在标本固定架上，转动蜡块固定螺丝，将蜡块夹紧与切片刀平行，调节到蜡块与刀口靠近。
7.2.2.5将回转式切片机的调节器校正至需要切片的厚度，一般纤维切片6um10μm最为适宜。7.2.2.6顺时针摇动手轮，使木块上下移动，切成带状的连续切片，用镊子或毛笔轻轻地取下切片放在黑纸盒内备用。
7.2.3横截面观察
将切好的纤维横截面切片置于载玻片上，加上一滴透明介质（注意不要带入气泡）盖上盖玻片，放在生物显微镜的载物台上，在放大倍数100倍～500倍条件下观察其形态，与标准照片或标准资料对比。8各种纤维的横截面、纵面形态特征各种纤维横截面和纵面的特征参见附录B表B.1；各种纤维横截面和纵面形态显微照片参见附录C。
9试验报告
试验报告包括下列内容：
a）说明试验是按照本部分进行的；b）试样的信息；
c）与规定程序的偏离；
d）试样纵、横截面的形态：
e）试样的纤维种类。
一金属板凸舌：
2-金属板凹槽；
一刻度螺丝：
4--紧固螺丝；
定位销；
一螺座。
一切片刀倾斜角度调整扳手；
滑动刀座；
刀座进限旋钮；
刀座锁紧杆；
切片刀固定旋钮；
一蜡块横向调整旋钮；
一蜡块固定器锁紧扳手；
蜡块固定螺钉：
蜡块竖向调整旋钮：
旋转手轮：
切片厚度调节旋钮；
手轮停止旋转手柄。

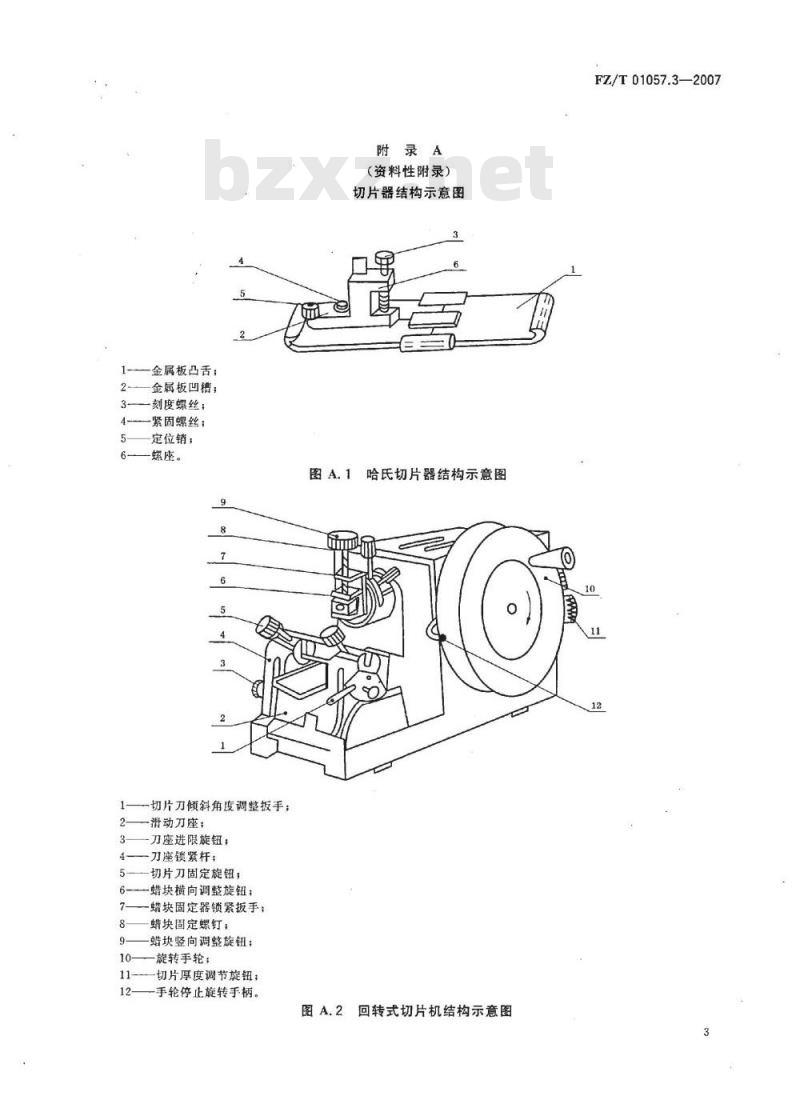

附录A
（资料性附录）
切片器结构示意图
图A.1哈氏切片器结构示意图
图A.2回转式切片机结构示意图
FZ/T01057.3—2007
FZ/T01057.3—2007
纤维名称
丝光棉
罗布麻
竹纤维
桑蚕丝
作蚕丝
白羊绒
紫羊绒
羊驼毛
马海毛
耗毛绒
莫代尔纤维
莱赛尔纤维
铜氨纤维
牛奶蛋白改性聚丙
烯腈纤维
大豆蛋白纤维
聚乳酸纤维
附录B
（资料性附录）
各种纤维的横截面、纵面形态特征表B.1
横裁面形态
有中腔，呈不规则的腰圆形。
有中腔，近似函形或不规则腰圆型。腰圆型，有中腔。
多边形，有中腔。
多边形、扁圆形、腰圆形等，有中腔。多边形、腰圆形等。
多边形，有中腔。
腰圆型，有空腔。
三角形或多边形，角是圆的。
细长三角形。
圆形或近似圆形（或椭圆形）。圆形或近似圆形。
圆形或近似圆形，有色斑。
圆形、近似圆形或不规则四边形，有髓腔。圆形或近似圆形，有髓腔。
圆形或近似圆形，有的有髓腔。圆形或近似圆形，有色斑。
椭圆形或近似圆形，有色斑。
锯齿形。
哑铃形。
圆形或近似圆形。
圆形或近似圆形。
三叶形或不规则锯伪形。
圆形。
腰子形（或哑铃形）。
圆形或近似圆形。
国形或近似圆形及各种异型截面。圆形，哑铃状或叶状。
纵面形态
扇平带状，稍有天然转曲。
近似圆柱状，有光泽和缝隙。
纤维较粗，有长形条纹及竹状横节。纤维较细，有竹状横节。
纤维直径及形态差异很大，横节不明显有光泽，横节不明显。
有长形条纹，横节不明显。
纤维粗细不勾，有长形条纹及竹状横节。有光泽，纤维直径及形态有差异。扁平带状，有微细条纹。
表面粗糙，有鳞片。
表面光滑，鳞片较薄且包双较完整，鳞片间距较大。
除具有白羊绒形态特征外，有色斑。鳞片较小与纤维纵向呈倾斜状，髓腔有单列、双列、多列。
鳞片有光泽，有的有通体或间断髓腔。鳞片较大有光泽，直径较粗，有的有斑痕。鳞片与纤维纵向呈倾斜状，有色斑。表面光滑，鳞片较薄，有条状褐色色斑。表面平滑，有清晰条纹。
表面平滑，有沟槽。
表面平滑，有光泽。
表面平滑，有光泽。
表面光滑，有沟槽。
表面光滑，有沟槽和/或微细条纹。扁平带状，有沟槽和疤痕。
表面平滑，有的有小黑点。
表面平滑，有的有小黑点。
表面光滑，有沟格和（或）条纹纤维名称Www.bzxZ.net
变性腊纶
偏氯纶
芳纶1414
聚四氟乙烯纤维
碳纤维
金属纤维
玻璃纤维
酚醛纤维
聚矾酰胺纤维
表B.1（续）
横截面形态
不规则哑铃形、蚕茧形、土豆形等。圆形或近似圆形及各种异形截面。腰子形（或哑铃形)。
圆形、蚕茧形。
圆形或近似圆形及各种异形截面。圆形或近似圆形。
圆形或近似圆形。
圆形或近似圆形。
圆形或近似圈形。
长方形。
不规则的碳末状。
不规则的长方形或圆形。
不均匀的灰黑糊状。
透明圆珠形。
马蹄形。
似土豆形。
表面有条纹。
FZ/T01057.3—2007
纵面形态
表面光滑，有小黑点。
扁平带状，有沟槽。
表面平滑。
表面平滑。
表面平滑，有些呈骨形条纹。
表面平滑，有的带有疤痕。
表面平滑，有的带有疤痕。
表面平滑，有的带有疤痕。
表面平滑。
黑而勾的长杆状。
边线不直，黑色长杆状。
粗细不匀。
表面平滑、透明
表面有条纹，类似中腔。
表面似树叶状。
FZ/T01057.3—2007
附录C
（资料性附录）
各种纤维横截面和纵面的形态显微照片丝光棉
罗布麻
新西兰麻
马尼拉麻
FZ/T01057.3—2007
西沙尔麻
桑蚕丝
FZ/T01057.3—2007
椎蚕丝
马海毛
耗牛绒
紫羊绒
三驼毛
高湿模景粘纤
FZ/T01057.3—2007
白羊绒
FZ/T01057.3—2007
大豆蛋白纤维
莫代尔纤维
聚乳酸纤维
莱赛尔纤维
牛奶蛋白改性聚丙烯腊纤维
竹纤维
