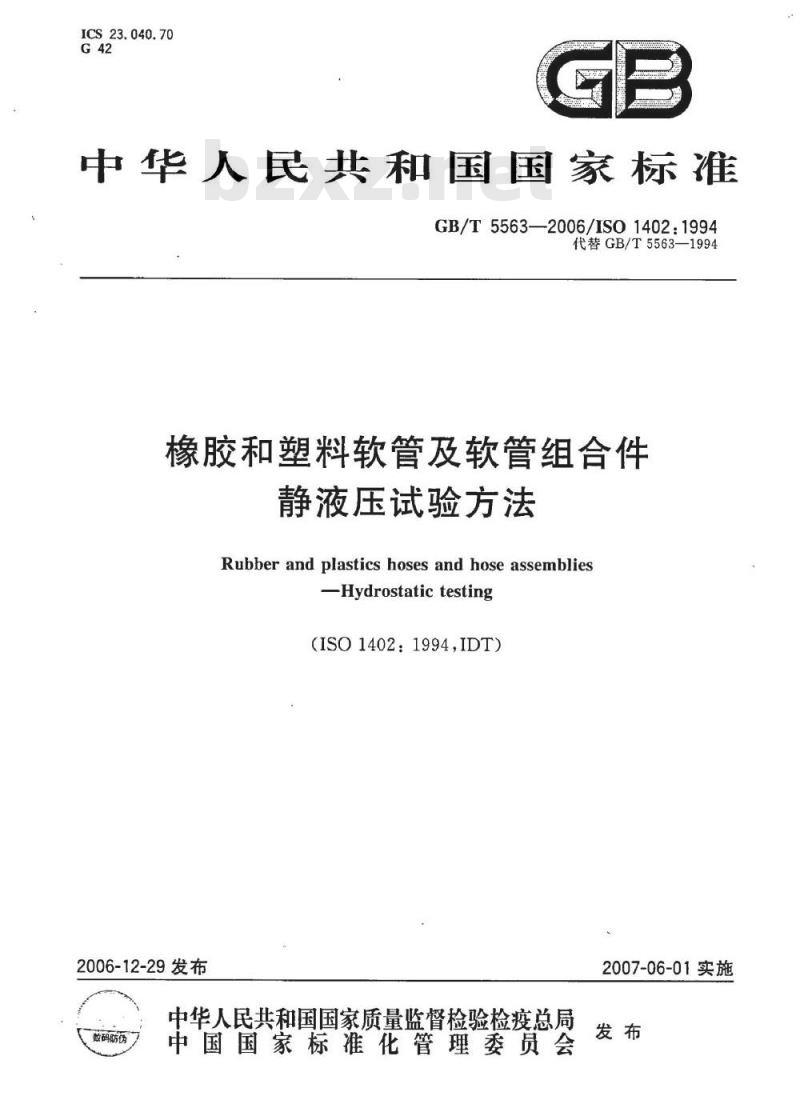

【国家标准(GB)】 橡胶和塑料软管及软管组合件 静液压试验方法

ICS23.040.70
中华人民共和国国家标准
GB/T5563—2006/ISO1402:1994
代替GB/T5563—1994
橡胶和塑料软管及软管组合件
静液压试验方法
Rubber and plastics hoses and hose assemblies-Hydrostatictesting
(ISO1402：1994,IDT)
2006-12-29发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施
GB/T5563—2006/ISO1402:1994

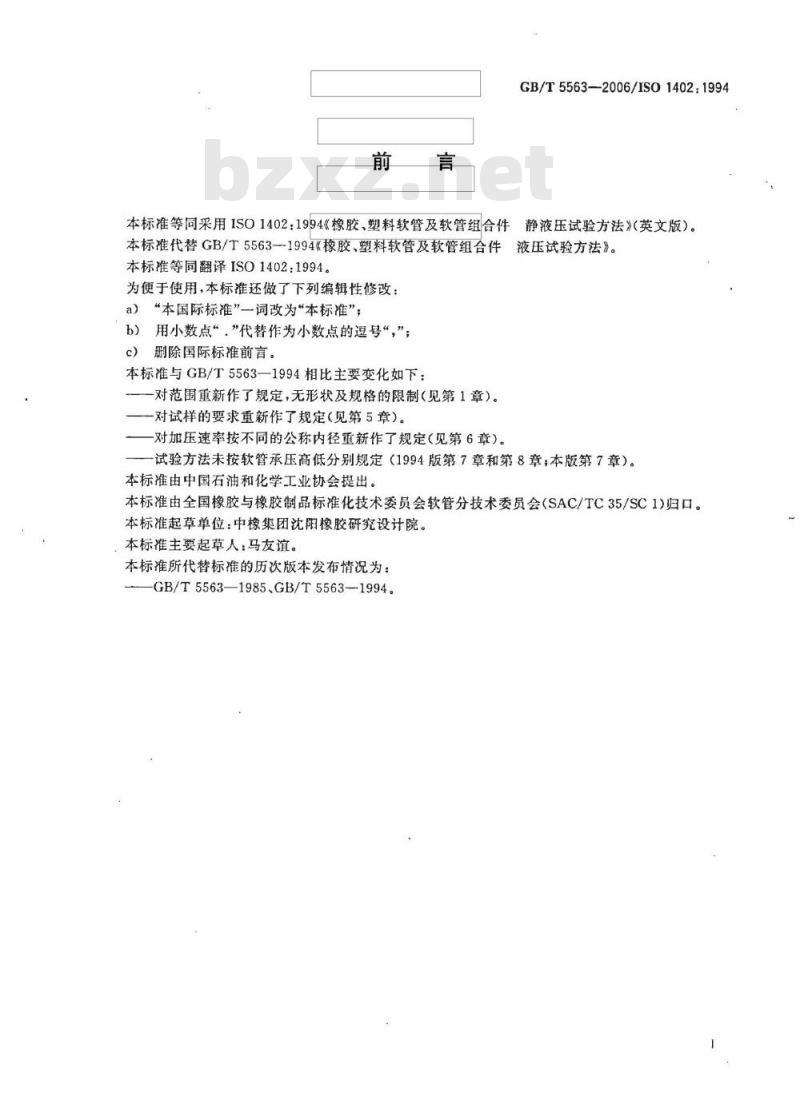

本标准等同采用1SO1402：1994《橡胶、塑料软管及软管组合件静液压试验方法》（英文版）。本标准代替GB/T5563-1994《橡胶、塑料软管及软管组合件液压试验方法》。本标准等同翻译ISO1402：1994。为便于使用，本标准还做了下列编辑性修改：a）“本国际标准”一词改为“本标准”；用小数点“，”代替作为小数点的逗号“，”；b
删除国际标准前言。
本标准与GB/T5563一1994相比主要变化如下：对范围重新作了规定，无形状及规格的限制（见第1章）。一对试样的要求重新作了规定（见第5章）。对加压速率按不同的公称内径重新作了规定（见第6章)。试验方法未按软管承压高低分别规定（1994版第7章和第8章；本版第7章）。本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1)归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人：马友谊。
本标准所代替标准的历次版本发布情况为：GB/T5563—1985GB/T5563—1994。GB/T5563—2006/ISO1402:1994

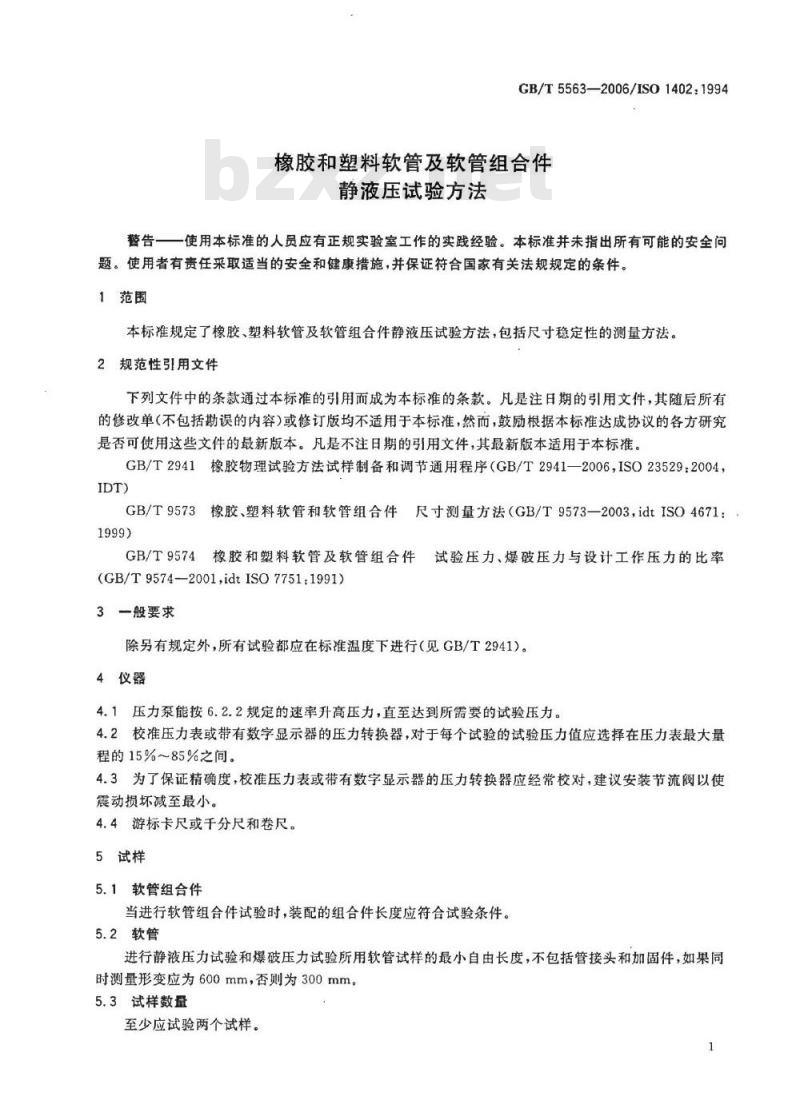

橡胶和塑料软管及软管组合件
静液压试验方法
警告一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了橡胶、塑料软管及软管组合件静液压试验方法，包括尺寸稳定性的测量方法。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标推。GB/T2941橡胶物理试验方法试样制备和调节通用程序（GB/T2941—2006，ISO23529：2004，IDT)
GB/T9573橡胶、塑料软管和软管组合件尺寸测量方法（GB/T9573—2003，idtISO4671：1999)
GB/T9574橡胶和塑料软管及软管组合件试验压力、爆破压力与设计工作压力的比率(GB/T9574-—2001,idtISO7751.1991)3一般要求
除另有规定外，所有试验都应在标准温度下进行（见GB/T2941)。4仪器
4.1压力泵能按6.2.2规定的速率升高压力，直至达到所需要的试验压力。4.2校准压力表或带有数字显示器的压力转换器，对于每个试验的试验压力值应选择在压力表最大量程的15%～85%之间。
4.3为了保证精确度，校准压力表或带有数字显示器的压力转换器应经常校对，建议安装节流阀以使震动损坏减至最小。
4.4游标卡尺或千分尺和卷尺。
5试样
5.1软管组合件
当进行软管组合件试验时，装配的组合件长度应符合试验条件。5.2软管
进行静液压力试验和爆破压力试验所用软管试样的最小自由长度，不包括管接头和加固件，如果同时测量形变应为600mm，否则为300mm。5.3试样数量
至少应试验两个试样。
GB/T5563—2006/ISO1402:1994

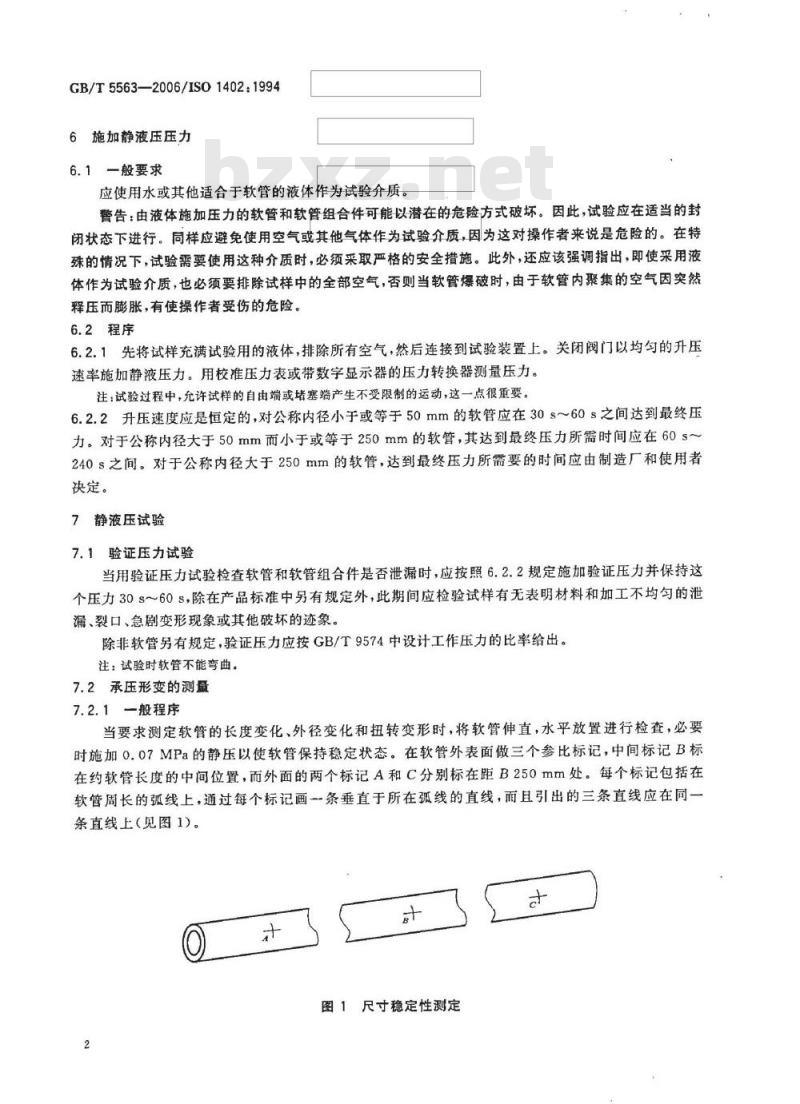

6施加静液压压力
6.1一般要求
应使用水或其他适合于软管的液体作为试验介质。警告：由液体施加压力的软管和软管组合件可能以潜在的危险方式破坏。因此，试验应在适当的封闭状态下进行。同样应避免使用空气或其他气体作为试验介质，因为这对操作者来说是危险的。在特殊的情况下，试验需要使用这种介质时，必须采取严格的安全措施。此外，还应该强调指出，即使采用液体作为试验介质，也必须要排除试样中的全部空气，否则当软管爆破时，由于软管内聚集的空气因突然释压而膨胀，有使操作者受伤的危险。6.2程序
6.2.1先将试样充满试验用的液体，排除所有空气，然后连接到试验装置上。关闭阀门以均匀的升压速率施加静液压力。用校准压力表或带数字显示器的压力转换器测量压力。注：试验过程中，允许试样的自由端或堵塞端产生不受限制的运动，这一点很重要。6.2.2升压速度应是恒定的，对公称内径小于或等于50mm的软管应在30s~60s之间达到最终压力。对于公称内径大于50mm而小于或等于250mm的软管，其达到最终压力所需时间应在60s～240s之间。对于公称内径大于250mm的软管，达到最终压力所需要的时间应由制造厂和使用者决定。
7静液压试验
7.1验证压力试验
当用验证压力试验检查软管和软管组合件是否泄漏时，应按照6.2.2规定施加验证压力并保持这个压力30s～60s，除在产品标准中另有规定外，此期间应检验试样有无表明材料和加工不均勾的泄漏、裂口、急剧变形现象或其他破坏的迹象。除非软管另有规定，验证压力应按GB/T9574中设计工作压力的比率给出。注：试验时软管不能弯曲。
7.2承压形变的测量
7.2.1一般程序
当要求测定软管的长度变化、外径变化和扭转变形时，将软管伸直，水平放置进行检查，必要时施加0.07MPa的静压以使软管保持稳定状态。在软管外表面做三个参比标记，中间标记B标在约软管长度的中间位置，而外面的两个标记A和C分别标在距B250mm处。每个标记包括在软管周长的弧线上，通过每个标记画一条垂直于所在孤线的直线，雨且引出的三条直线应在同一条直线上（见图1）。
图1尺寸稳定性测定
GB/T5563—2006/ISO1402:1994

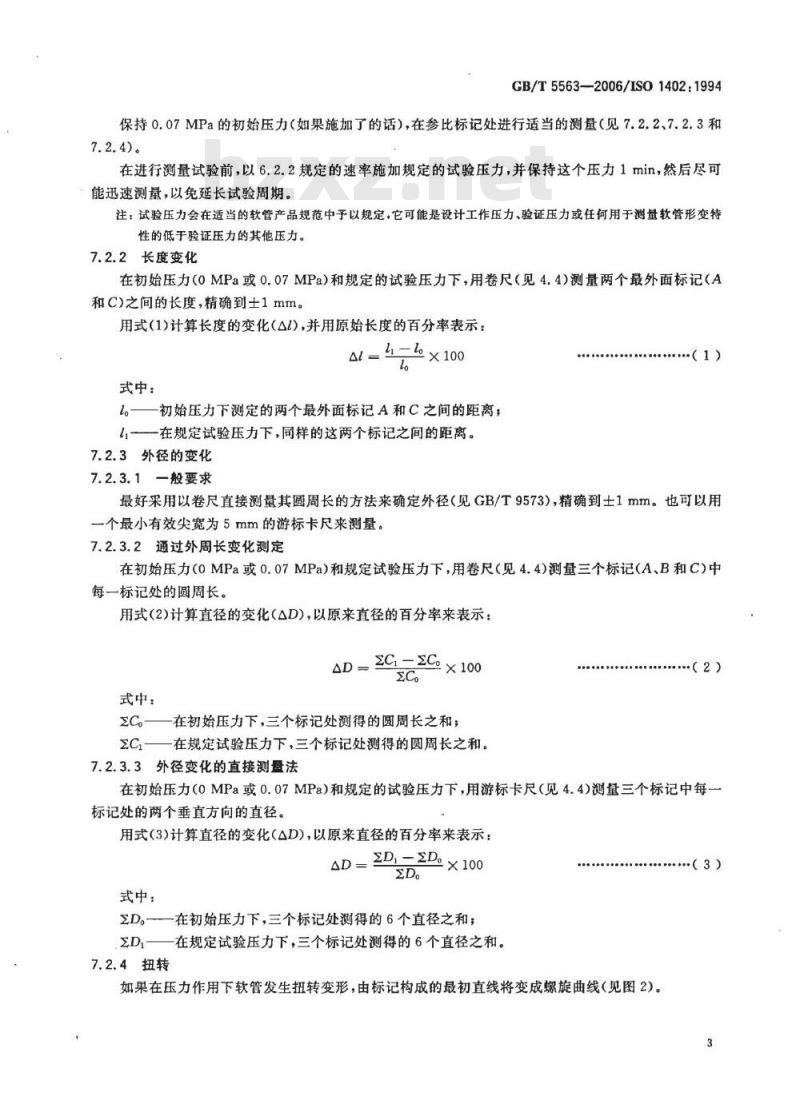

保持0.07MPa的初始压力（如果施加了的话），在参比标记处进行适当的测量（见7.2.2、7.2.3和7.2.4)。
在进行测量试验前，以6.2.2规定的速率施加规定的试验压力，并保持这个压力1min，然后尽可能迅速测量，以免延长试验周期。注，试验压力会在适当的软管产品规范中予以规定，它可能是设计工作压力、验证压力或任何用于测量软管形变特性的低于验证压力的其他压力。7.2.2长度变化
在初始压力（0MPa或0.07MPa)和规定的试验压力下，用卷尺（见4.4)测量两个最外面标记（A和C)之间的长度，精确到土1mm。用式(1)计算长度的变化(△1)，并用原始长度的百分率表示：h-h×100
式中：
l。—初始压力下测定的两个最外面标记A和C之间的距离；一在规定试验压力下，同样的这两个标记之间的距离。7.2.3外径的变化
7.2.3.1一般要求
最好采用以卷尺直接测量其圆周长的方法来确定外径（见GB/T9573），精确到士1mm。也可以用一个最小有效尖宽为5mm的游标卡尺来测量。7.2.3.2通过外周长变化测定
在初始压力（OMPa或0.07MPa）和规定试验压力下，用卷尺（见4.4)测量三个标记（A、B和C）中每一标记处的圆周长，
用式(2)计算直径的变化(△D)，以原来直径的百分率来表示：2C/-2C×100
式中：
在初始压力下，三个标记处测得的圆周长之和；在规定试验压力下，三个标记处测得的圆周长之和。7.2.3.3外径变化的直接测量法此内容来自标准下载网
.....(2)
在初始压力（0MPa或0.07MPa）和规定的试验压力下，用游标卡尺（见4.4)测量三个标记中每一标记处的两个垂直方向的直径。用式(3)计算直径的变化(△D)，以原来直径的百分率来表示：AD = ZD-2D × 100
式中：
ZD。—一在初始压力下，三个标记处测得的6个直径之和；ZD,一一在规定试验压力下，三个标记处测得的6个直径之和。7.2、4扭转
如果在压力作用下软管发生扭转变形，由标记构成的最初直线将变成螺旋曲线（见图2）。·（3)
GB/T5563—2006/ISO1402:1994
图2扭转量测定
软管在规定试验压力作用下，从标记A引出的沿着软管长度方向的直线，与参比点C所在的圆弧相交于C'点。
然后用卷尺（见4.4）测量圆弧线CC的长度S，精确到mm。用式(4)计算每米的扭转量（T)，用度来表示：T=SX360°
式中：
C—按7.2.3.1测得的参比点C处的圆周长；Lo
按7.2.2测得的A和C之间的距离。7.2.5弯曲
（4）
弯曲是指软管在试验过程中偏离于初始压力（0MPa或0.07MPa)下平行于软管所在表面的平面内所画的两管接头间的直线的程度。可以用一条拉紧的直线来表示两管接头正中间的连线。在规定试验压力下产生的弯曲值是软管的任何部位与在初始压力下两管接头正中间连线的最大偏离值。弯曲值用该直线到最大偏离点处软管中心线的距离表示。报告测量结果应精确到5mm。7.3爆破压力试验
按照6.2.2规定的速度升高压力，直至软管和软管组合件破坏，在试验报告中应记录下软管爆破的位置和状态。
当管接头出现拔脱、距管接头25mm或等于软管外径的距离（取最大数值）内发生泄漏或爆破而引起的任何破坏都不应视为真正的软管爆破。7.4泄漏试验
7.4.1试样
泄漏试验用试样应为未老化的软管组合件，其管接头装配的时间不能超过30d，但也不能少于1d。7.4.2程序
试验组合件承受规定的静态压力应是其最小爆破压力值的70%。保持该试验压力5min土0.5min，然后释压至零。再施加该规定试验压力，并保持5min士0.5min。这个试验被认为是破坏性试验，试验后的组合件试样应废弃。7.4.3损坏的依据
不应有泄漏或破坏的迹象。
在管接头处泄漏、管头拔脱或靠近管接头处软管破裂都视为该组合件本身的质量问题。注：这种破坏并不一定表明更换管接头后该软管还不符合规定的要求。4
试验报告
对每项试验报告应包括以下项目：对所试验的软管或软管组合件的样品状态描述；a）
本标准编号：
所用的试验方法；
试验的试样数量和每根试样长度；试验压力和升压速率；
试验介质（除水之外）；
获得的每个试样的结果；
如果试样破坏，给出破坏的位置和状态；在测试过程中发现的异常情况；试验日期。
GB/T5563—2006/ISO1402:1994
GB/T5563-2006
中华人民共和
国家标准
橡胶和塑料软管及软管组合件
静液压试验方法
GB/T5563—2006/ISO1402:1994
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75字数11千字
2007年5月第一版2007年5月第一次印刷如有印装差错由本社发行中心调换版权专有侵权必究
