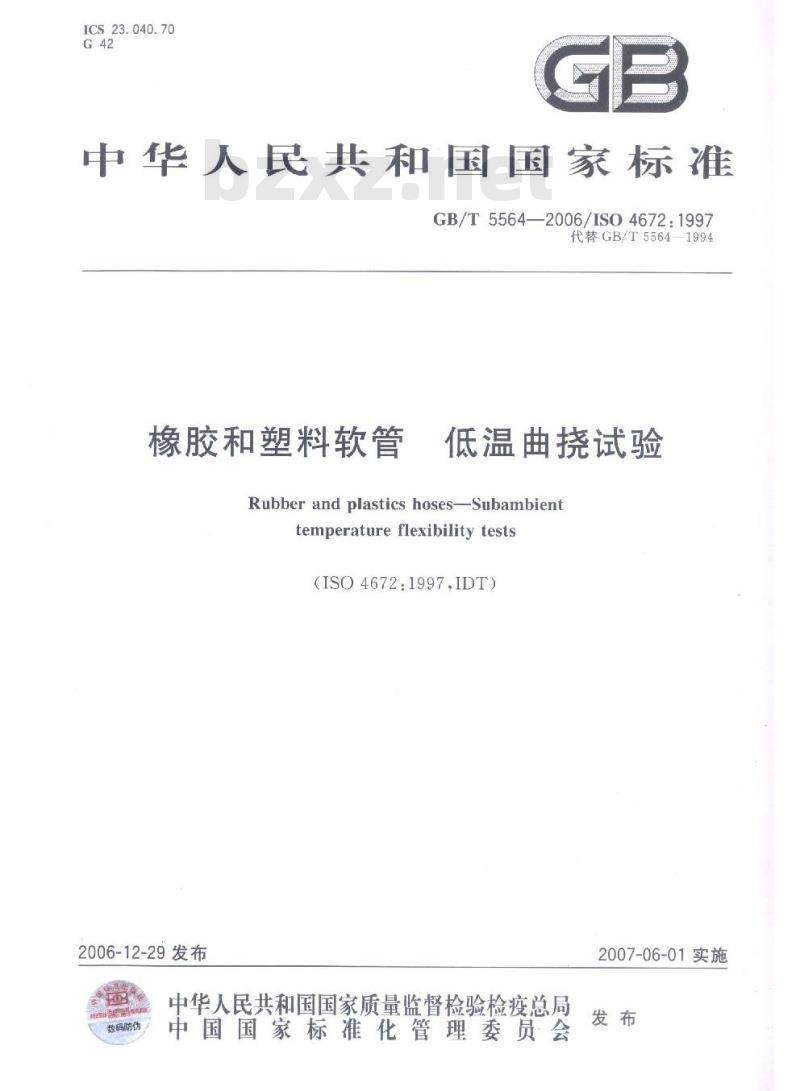

【国家标准(GB)】 橡胶及塑料软管 低温曲挠试验

ICS23.040.70
中华人民共和国国家标准
GB/T5564—2006/ISO4672:1997
代替GB/T5564—1994
橡胶和塑料软管
低温曲挠试验
Rubber and plastics hoses-Subambienttemperature flexibility tests（ISO4672:1997,IDT）
2006-12-29发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施
GB/T5564—2006/ISO4672:1997

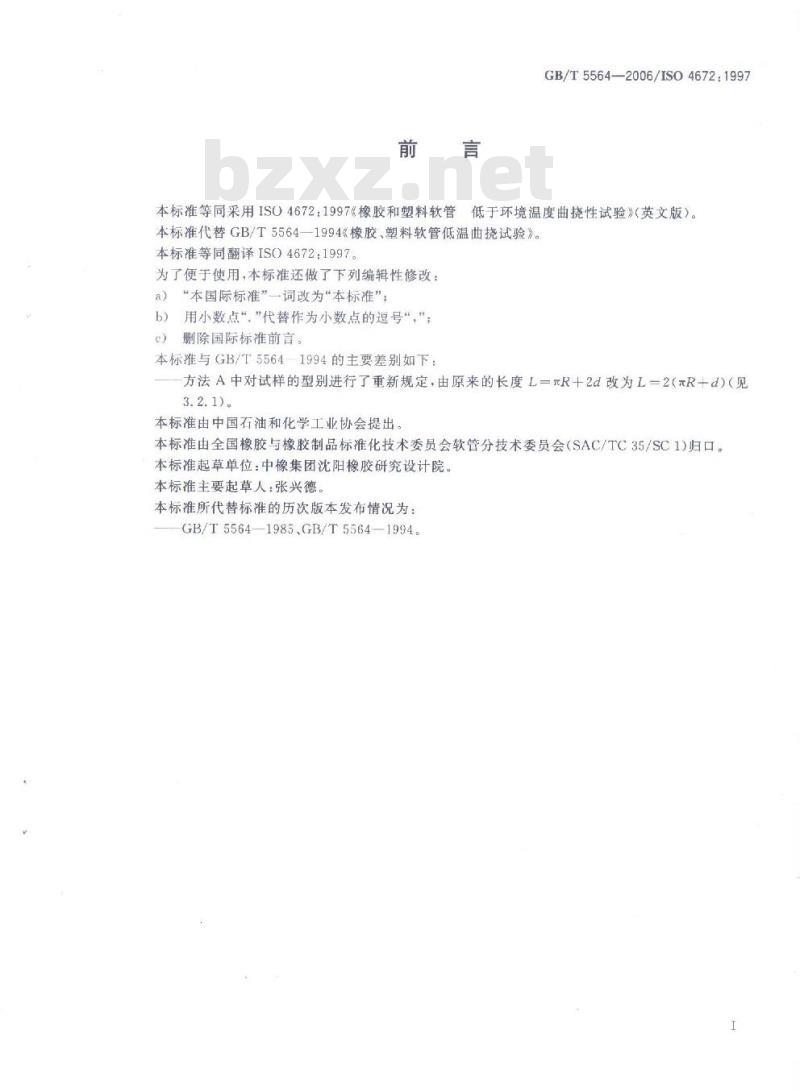

本标准等同采用ISO4672：1997《橡胶和塑料软管管低于环境温度曲性试验》（英文版）。本标准代替GB/T5564—1994《橡胶、塑料软管低温曲挠试验》。本标准等同翻译ISO4672：1997。为了便于使用，本标准还做了下列编辑性修改：a)
“本国际标准”一词改为“本标准”：用小数点“”代替作为小数点的逗号，”，删除国际标准前言
本标与GB/T55641994的主要差别如下：方法A中对试样的型别进行了重新规定，由原来的长度L=πR十2d改为L=2（元R十d）（见3.2.1).
本标准由中国石油和化学工业协会提出。本标准由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会（SAC/TC35/SC1）归口。本标准起草单位：中橡集团沈阳橡胶研究设计院。本标准主要起草人：张兴德。
本标准所代替标准的历次版本发布情况为：GB/T5564—1985、GB/T5564—1994。GB/T5564—2006/ISO4672:1997www.bzxz.net

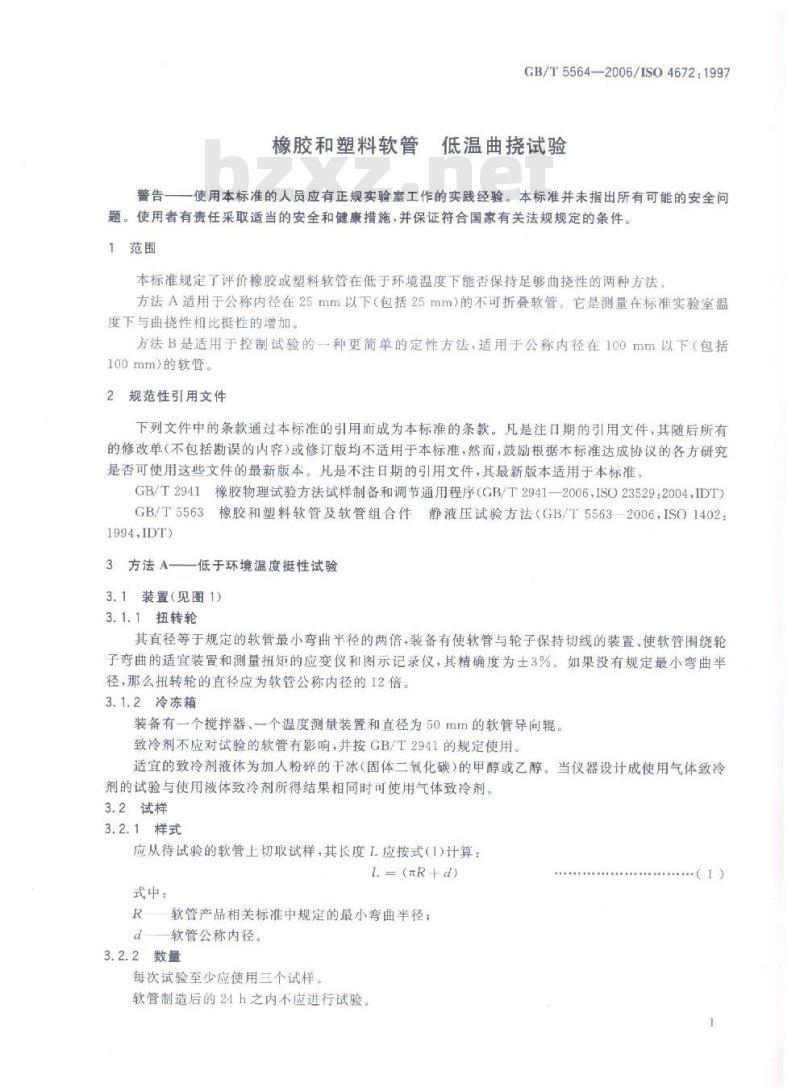

橡胶和塑料软管低温曲挠试验
警告一一使用本标准的人员应有正规实验室工作的实践经验。本标准并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本标准规定了评价橡胶或塑料软管在低于环境温度下能否保持足够曲挠性的两种方法。方法A适用于公称内径在25mm以下（包括25mm）的不可折叠软管。它是测量在标准实验室温度下与曲挠性相比挺性的增加。方法B是适用于控制试验的一种更简单的定性方法，适用于公称内径在100mm以下（包括100mm）的软管。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2941橡胶物理试验方法试样制备和调节通用程序（GB/T2941—2006，ISO23529:2004,IDT）GB/T5563橡胶和塑料软管及软管组合件静液压试验方法（GB/T55632006，ISO1402：1994,IDT)
3方法A-
一低于环境温度挺性试验

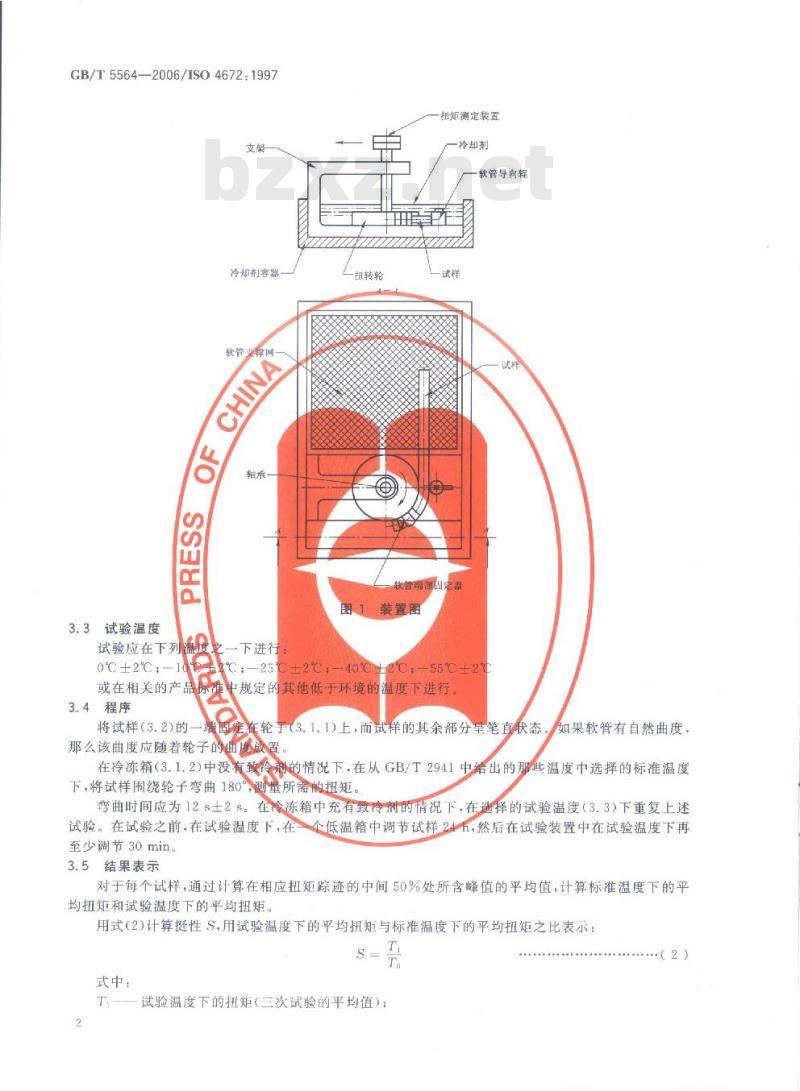

3.1装置（见图1）
3.1.1扭转轮
其直径等于规定的软管最小弯曲半径的两倍，装备有使软管与轮子保持切线的装置、使软管围绕轮子弯曲的适宜装置和测量扭矩的应变仪和图示记录仪，其精确度为士3%。如果没有规定最小弯曲半径，那么扭转轮的直径应为软管公称内径的12倍。3.1.2冷冻箱
装备有一个搅拌器、一个温度测量装置和直径为50mm的软管导向辊。致冷剂不应对试验的软管有影响，并按GB/T2941的规定使用。适宜的致冷剂液体为加人粉碎的干冰（固体二氧化碳）的甲醇或乙醇。当仪器设计成使用气体致冷剂的试验与使用液体致冷剂所得结果相同时可使用气体致冷剂。3.2试样
3.2.1样式
应从待试验的软管上切取试样，其长度L应按式（1)计算：L=（元R+d)
式中：
软管产品相关标准中规定的最小弯曲半径；一软管公称内径。
3.2.2数量
每次试验至少应使用三个试样。软管制造后的24h之内不应进行试验。（1）
GB/T5564-2006/IS04672.1997
冷知剂容器-
软管支摔网
3.3试验温度
试验应在下列
扭转轮
扭矩测定装置
冷却剂
软管导向辑
中端部固定器
装置图
一下进行
ic;-25C±2℃,-4001eC.-55℃±2c0℃±2℃-10
或在相关的产品乐中规定的其他低于环境的温度下进行。3.4程序
将试样（3.2)的一端画连轮于（3.1.1)上，而试样的其余部分皇笔直状态，如果软管有自然曲度，那么该曲度应随着轮子的画置
在冷冻箱（3.1.2)中没有攻食测的情况下，在从GB/T2941中络出的那些温度中选择的标准温度下，将试样围绕轮子弯曲180°%，测量所需的扭矩。弯曲时间应为12s士2s。在个冻箱中充有致冷剂的情况下，在选择的试验温度（3.3)下重复上述试验。在试验之前，在试验温度下，在一个低温箱中调节试样24h，然后在试验装置中在试验温度下再至少调节30min。
3.5结果表示
对于每个试样，通过计算在相应扭矩踪迹的中间50%处所含峰值的平均值，计算标准温度下的平均扭矩和试验温度下的平均扭矩。用式（2)计算挺性S,用试验温度下的平均扭矩与标准温度下的平均扭矩之比表示：S
式中：
试验温度下的扭矩(三次试验的平均值）：（2)

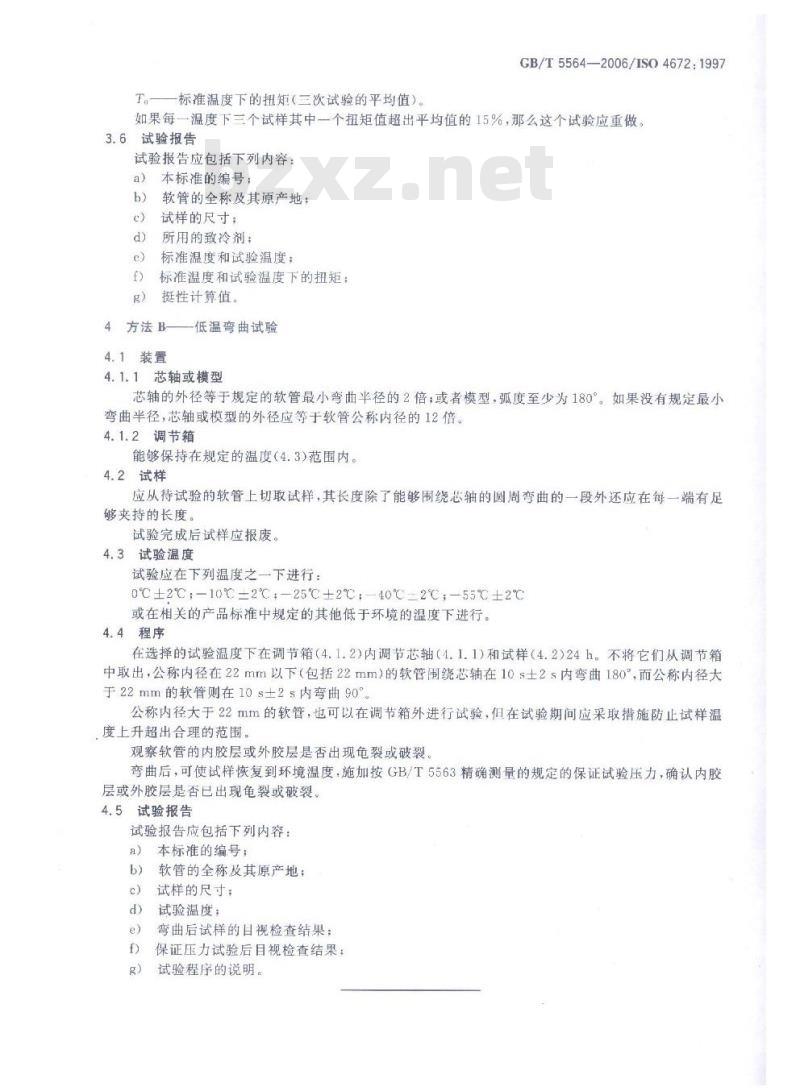

T。一标准温度下的扭矩（三次试验的平均值)。CB/T5564—2006/ISO4672:1997
如果每一温度下三个试样其中一个扭矩值超出平均值的15%，那么这个试验应重做。3.6试验报告
试验报告应包括下列内容：
本标准的编号；
软管的全称及其原产地；
试样的尺寸；
所用的致冷剂：
标准温度和试验温度；
标准温度和试验温度下的扭矩：挺性计算值。
4方法B
低温弯曲试验
4.1装置
4.1.1芯轴或模型
芯轴的外径等于规定的软管最小弯曲半径的2倍；或者模型，弧度至少为180°。如果没有规定最小弯曲半径，芯轴或模型的外径应等于软管公称内径的12倍。4.1.2调节箱
能够保持在规定的温度（4.3)范围内。4.2试样
应从待试验的软管上切取试样，其长度除了能够围绕芯轴的圆周弯曲的一段外还应在每一端有足够夹持的长度。
试验完成后试样应报废。
4.3试验温度
试验应在下列温度之一下进行：0℃±2℃：-10℃±2℃-25℃±2℃，-40℃=2℃—55℃±2℃或在相关的产品标准中规定的其他低于环境的温度下进行。4.4程序
在选择的试验温度下在调节箱（4.1.2)内调节芯轴（4.1.1)和试样（4.2)24h。不将它们从调节箱中取出，公称内径在22mm以下（包括22mm）的软管围绕芯轴在10s士2s内弯曲180°，而公称内径大于22mm的软管则在10s±2s内弯曲90%公称内径大于22mm的软管，也可以在调节箱外进行试验，但在试验期间应采取措施防止试样温度上升超出合理的范围。
观察软管的内胶层或外胶层是否出现免裂或破裂。弯曲后，可使试样恢复到环境温度，施加按GB/T5563精确测量的规定的保证试验压力，确认内胶层或外胶层是否已出现龟裂或破裂。4.5试验报告
试验报告应包括下列内容：
本标准的编号：
软管的全称及其原产地；
试样的尺寸；
试验温度；
弯曲后试样的目视检查结果：
保证压力试验后目视检查结果：试验程序的说明。
GB/T5564-2006
中华人民共和国
国家标准
橡胶和塑料软管低温曲挠试验
GB/T5564—2006/ISO4672:1997
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spe.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
2007年5月第一版
印张0.5
字数8千字
2007年5月第一次印刷
书号：155066：1-29383
如有印装差错
定价10.00元
由本社发行中心调换
版权专有侵权必究
举报电话：（010）68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
