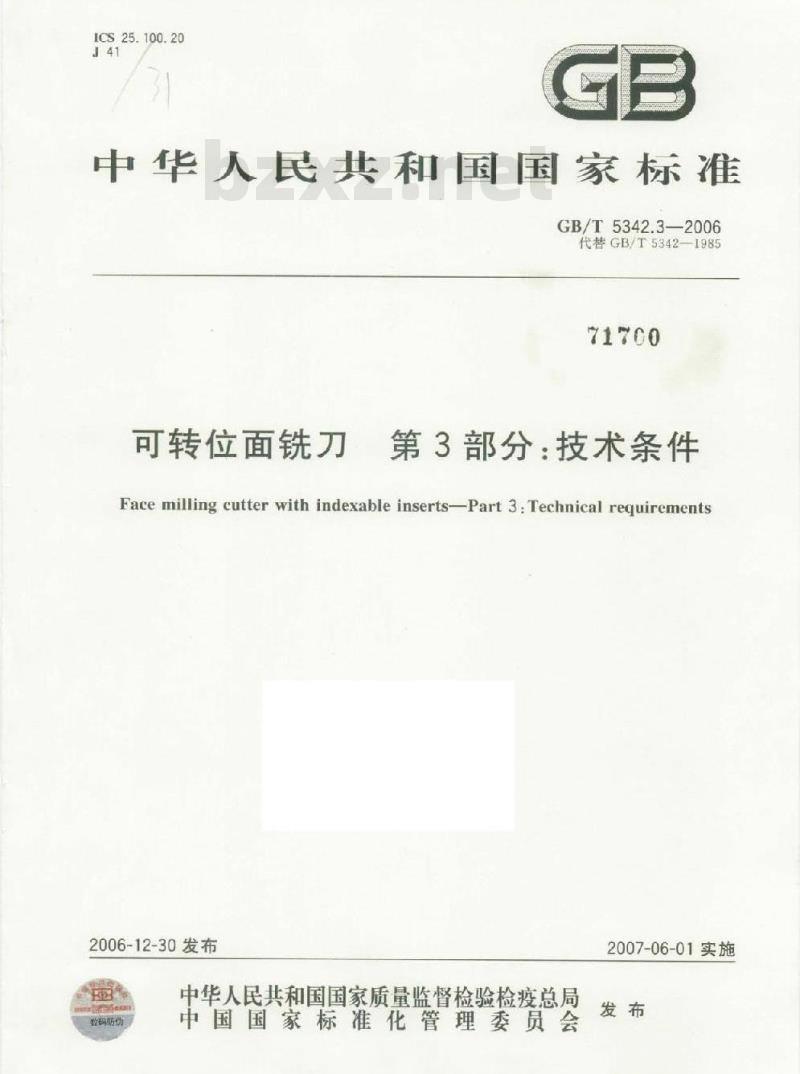

【国家标准(GB)】 可转位面铣刀 第3部分:技术条件

ICS25.100.20
中华人民共和国国家标准
GB/T5342.3-2006
代替GB/T5342—1985
可转位面铣刀
第3部分：技术条件
Face milling cutter with indexable inserts-Part 3:Technical requirements2006-12-30发布
数码防伪
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施
GB/T5342在可转位面铣刀》总标题下，分为三个部分：第1部分：套式面铣刀：
第2部分：莫氏锥柄面铣刀
第3部分：技术条件。
本部分为GB/T5342的第3部分
本部分代替GB/T5342—1985中的技术条件部分。本部分与GB/T5342一1985中技术条件部分相比有如下变化GB/T5342.3-—2006
理顺了编写顺序，技术内容部分依次为：位置公差，材料和硬度、刀片和零部件、外观和表面粗糙度、标志和包装：
取消了试验方法章；
标志内容作了补充
4部分由中国机械工业联合会提出本部分由全国刀具标准化技术委员会（SAC/TC91归口。井部分起草单位：成都工具研究所本部分主要起草人：沈士昌
本部分所代替标准的历次版本发布情况为：GB/T5342—1985.

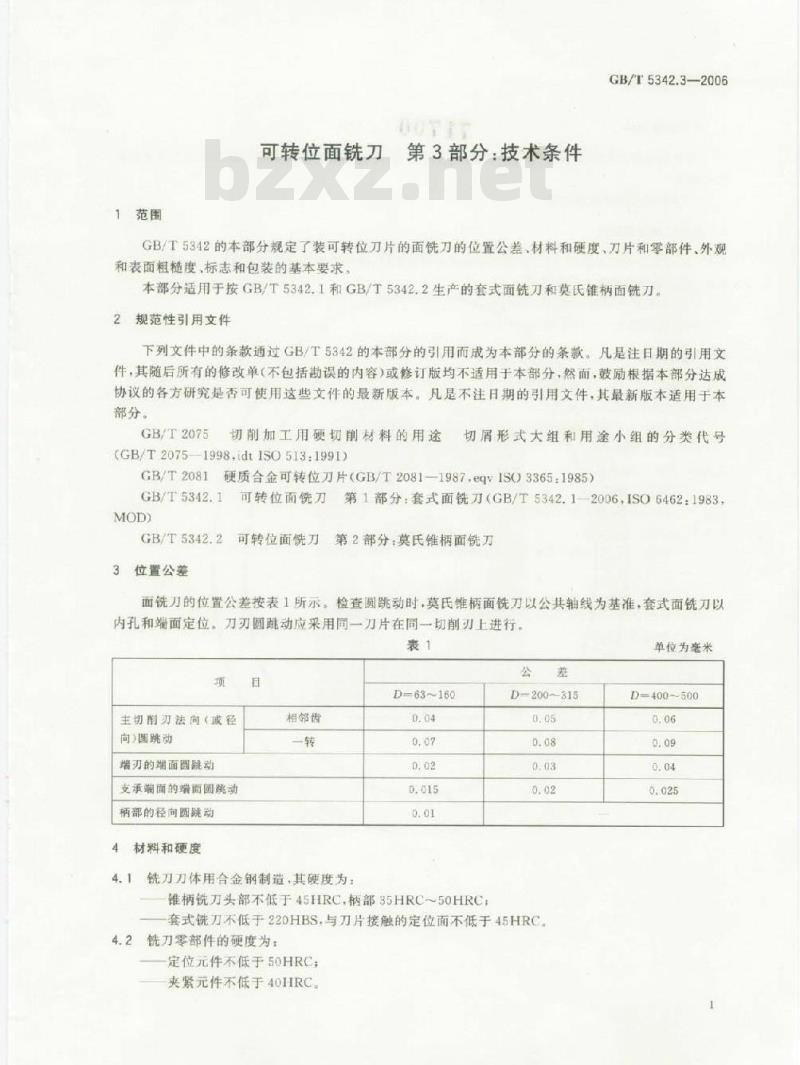

1范围
可转位面铣刀第3部分技术条件
GB/T5342.3—2006
GB/T5342的本部分规定了装可转位刀片的面铣刀的位置公差、材料和硬度，刀片和零部件、外观和表面粗糙度，标志和包装的基本要求。本部分适用于按GB/T5342.1和GB/T5342.2生产的套式面铣刀和莫氏锥柄面铣刀2规范性引用文件
下列文件中的条款通过GB/T5342的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
切削加工用硬切前材料的用途
GB/T2075
(GB/T20751998.idtISO513:1991)切眉形式大组和用途小组的分类代号GB/T2081硬质合金可转位刀片（GB/T2081-1987，eq1SO3365:1985）GB/T5342.1
第1部分：套式面铣刀（GB/T5342.1-2006，ISO6462：1983，可转位面铣刀
GB/T5342.2可转位面铣刀第2部分：莫氏锥柄面铣刀3位置公差
面铣刀的位置公差按表1所示。检查圆跳动时，莫氏维柄面铣刀以公共轴线为基准，套式面铣刀以内孔和端面定位。刀刃圆跳动应采用同一刀片在同一切削刃上进行。表1
主切削刃法向（或径
向)國跳动
端刃的端面圆跳动
支承端面的端面圆跳动
柄部的径向园跳动下载标准就来标准下载网
材料和硬度
D=63~160
4.1铣刀刀体用合金钢制造，其硬度为：0.04
锥柄铣刀头部不低于45HRC.柄部35HRC~50HRC：公差
D-200~315
套式铣刀不低于220HBS，与刀片接触的定位面不低于45HRC4.2铣刀零部件的硬度为：
定位元件不低于50HRC：
夹紧元件不低于40HRC。
单位为毫米
D=400-500
GB/T5342.3-2006
5刀片和零部件
刀片的选用按GB/T2075和GB/T2081（优先）：刀片的夹紧应可靠，保证切削过程中刀片不松动和不移位
铣刀相同零部件应能互换。
外观和表面粗糙度
铣力力片不得有裂纹，朋刀。锐刀零部件不得有裂纹，刻眼和锈迹等影啊使用性能的缺陷。镜力表面粗糙度的上限值为：
锥柄铣刀柄部外圆：Rao.4um
套式铣刀内孔和端面.Ra.8m
7标志和包装
产品上应标
造厂或销售商标：
刀直径
刀青上应机
硬质合
GB/T2075
用途代量
包装盒
制造厂
支销售商的名称、地址和
产品名
先刀直
#造年S
7.2包装
全的处理，包装应车固，防止运输过程中的损伤铣刀包装前应经
GB/T5342.3-2006
中华人民共和国
国家标准
可转位面铣刀第3部分：技术条件GB/T5342.3-2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数6千字2007年5月第一版 2007年5月第一次印刷书号：155066：1-29371定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010）68533533
