【国家标准(GB)】 可转位三面刃铣刀 第1部分:型式和尺寸

ICS25.100.20

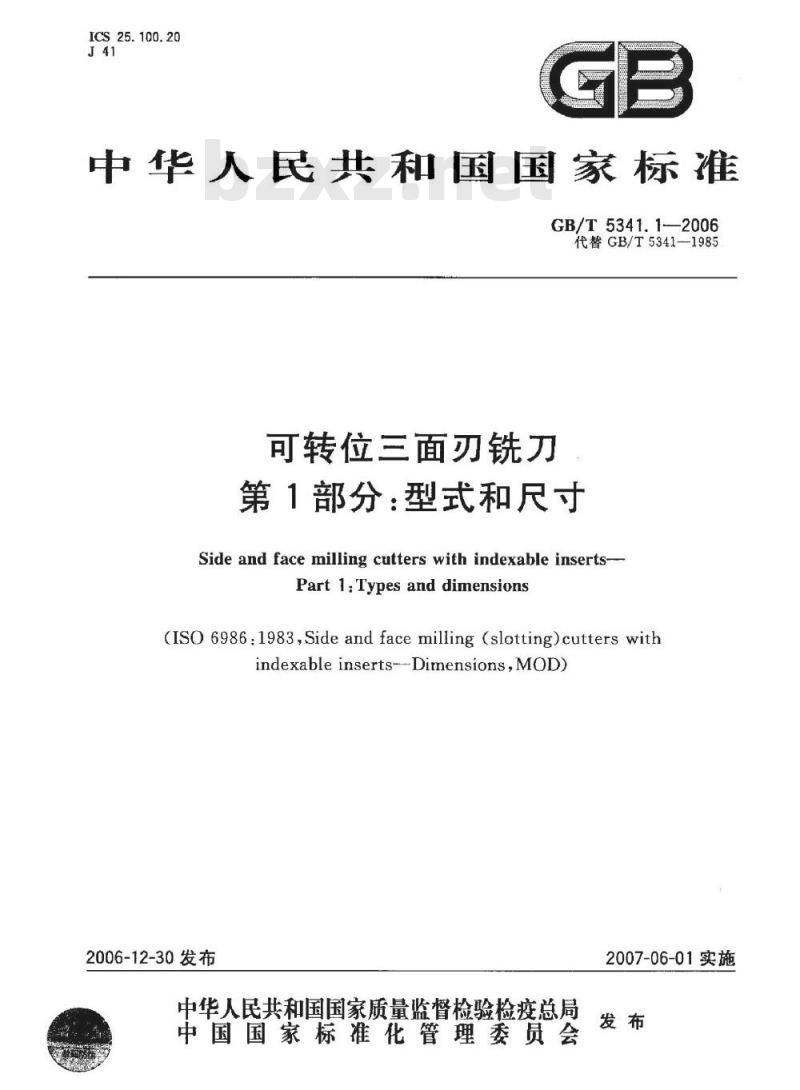

中华人民共和国国家标准
GB/T5341,1-2006
代替GB/T5341—1985
可转位三面刃铣刀
第1部分：型式和尺寸
Side and face milling cutters with indexable inserts-Part 1:Types and dimensions
(ISO 6986:1983,Side and facemilling (slotting)cutters withindexableinserts---Dimnensions,MOD)2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

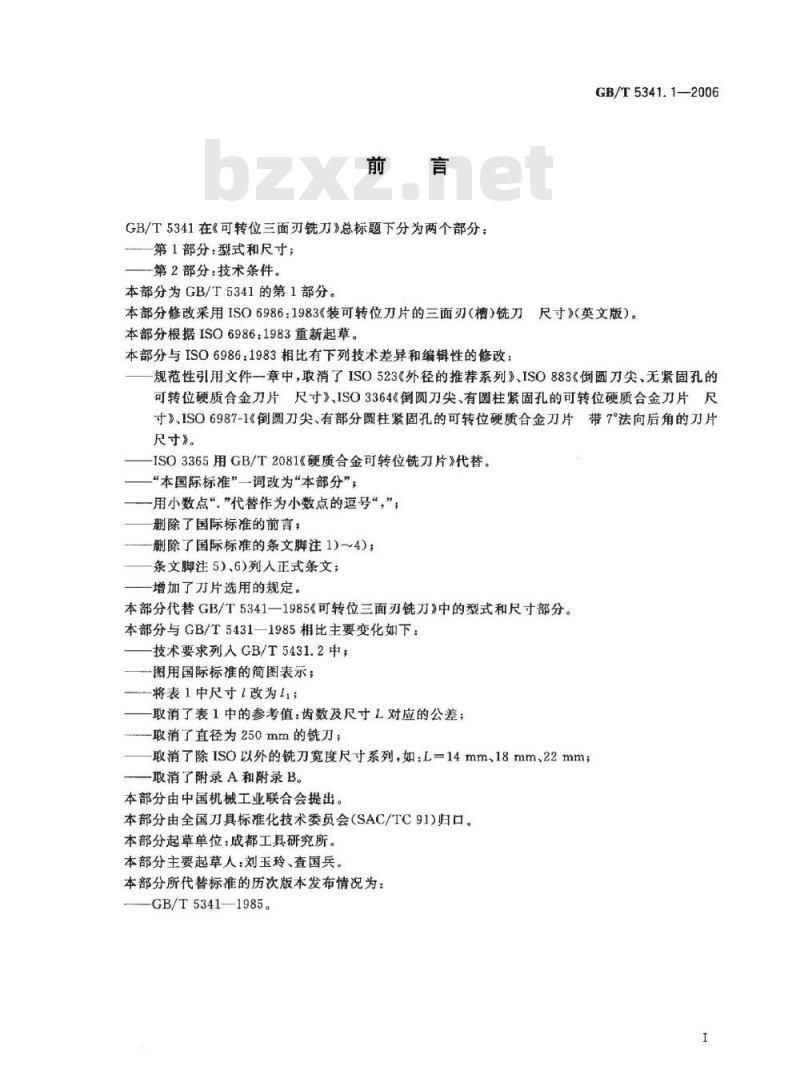

GB/T5341在《可转位三面刃铣刀》总标题下分为两个部分：第1部分：型式和尺寸；
第2部分：技术条件。
本部分为GB/T5341的第1部分。
GB/T5341.1-2006
本部分修改采用ISO6986：1983《装可转位刀片的三面刃（槽）铣刀尺寸》（英文版）。本部分根据ISO6986：1983重新起草。本部分与ISO6986：1983相比有下列技术差异和编辑性的修改：规范性引用文件章中，取消了ISO523《外径的推荐系列》、ISO883《倒圆刀尖、无紧固孔的可转位硬质合金刀片尺寸》，ISO3364《倒圆刀尖，有圆柱紧固孔的可转位硬质合金刀片尺寸》、ISO6987-1《倒圆刀尖、有部分圆柱紧固孔的可转位硬质合金刀片带7°法向后角的刀片尺寸》。
-ISO3365用GB/T2081&硬质合金可转位铣刀片》代替。“本国际标准”一词改为“本部分”；用小数点“，”代替作为小数点的逗号“，”；删除了国际标准的前言；
删除了国际标准的条文脚注1)～4）；条文脚注5）、6）列人正式条文：增加了才片选用的规定。
本部分代替GB/T5341一1985《可转位三面刃铣刀》中的型式和尺寸部分。本部分与GB/T5431—1985相比主要变化如下：技术要求列人GB/T5431.2中；
图用国际标准的简图表示
一将表1中尺寸1改为1
取消了表1中的参考值：齿数及尺寸L对应的公差；取消了直径为250mm的铣刀；
取消了除ISO以外的铣刀宽度尺寸系列，如：L=14mm、18mm、22mm；一取消了附录A和附录B。www.bzxz.net
本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：成都工具研究所。本部分主要起草人：刘玉玲、查国兵。本部分所代替标准的历次版本发布情况为：GB/T5341—1985。
1范围
可转位三面刃铣刀
第1部分：型式和尺寸
GB/T5341的本部分规定了可转位三面刃铣刀的型式和尺寸。本部分适用于装可转位刀片的三面刃铣力。2规范性引用文件
GB/T5341.1—2006
下列文件中的条款通过GB/T5341的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成产议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T2081硬质合金可转位铣刀片（GB/T2081—1987，eqvISO3365:1985）GB/T6132铣刀和铣刀刀杆的互换尺寸（GB/T6132—2006，ISO240：1994，IDT）3型式和尺寸
3.1可转位三面刃铣刀的型式和尺寸按图1和表1所示。90°是刀片的公称切削刃主偏角。90°

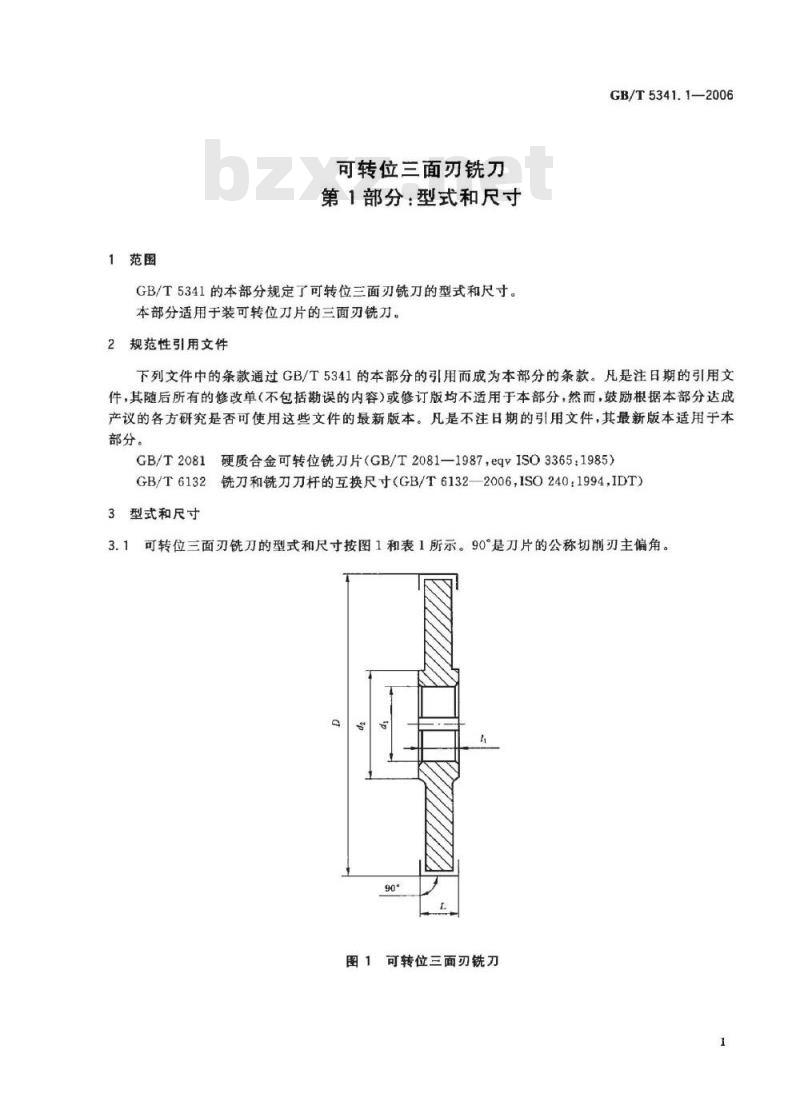

图1可转位三面刃铣刀
GB/T5341.1—2006
内孔键槽的尺寸按GB/T6132。
铣刀刀片型式和尺寸可按GB/T2081选用。L
单位为毫米

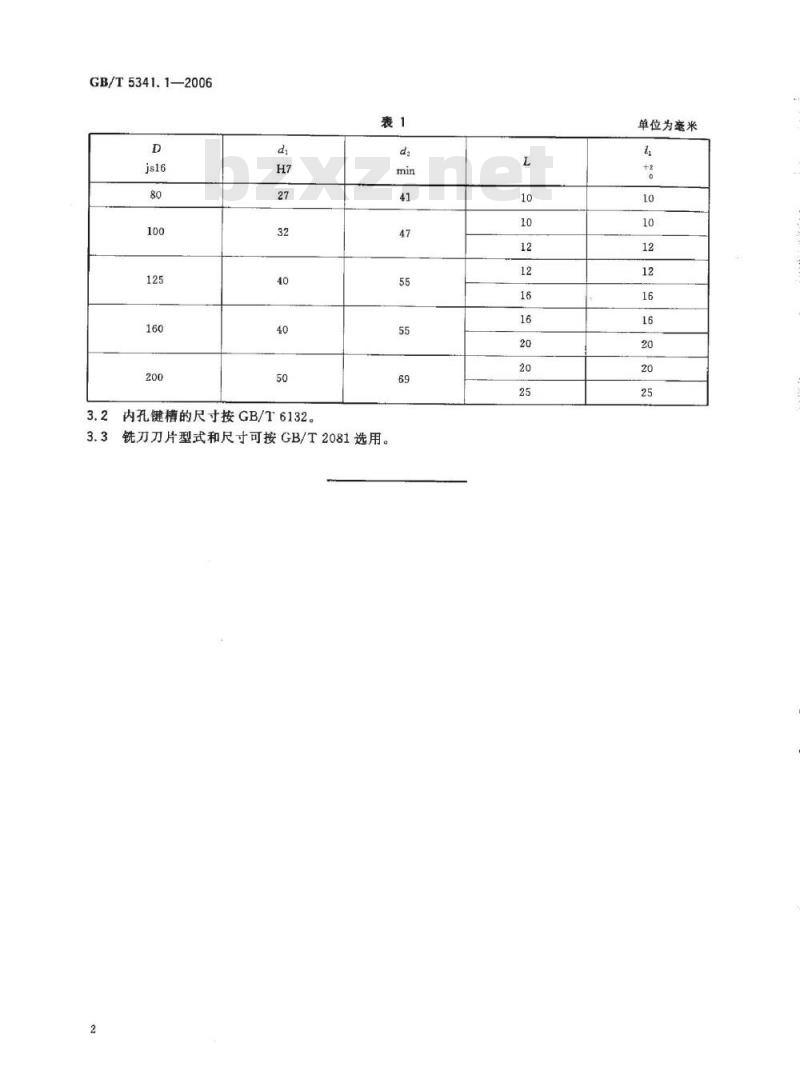

GB/T5341.1-2006
