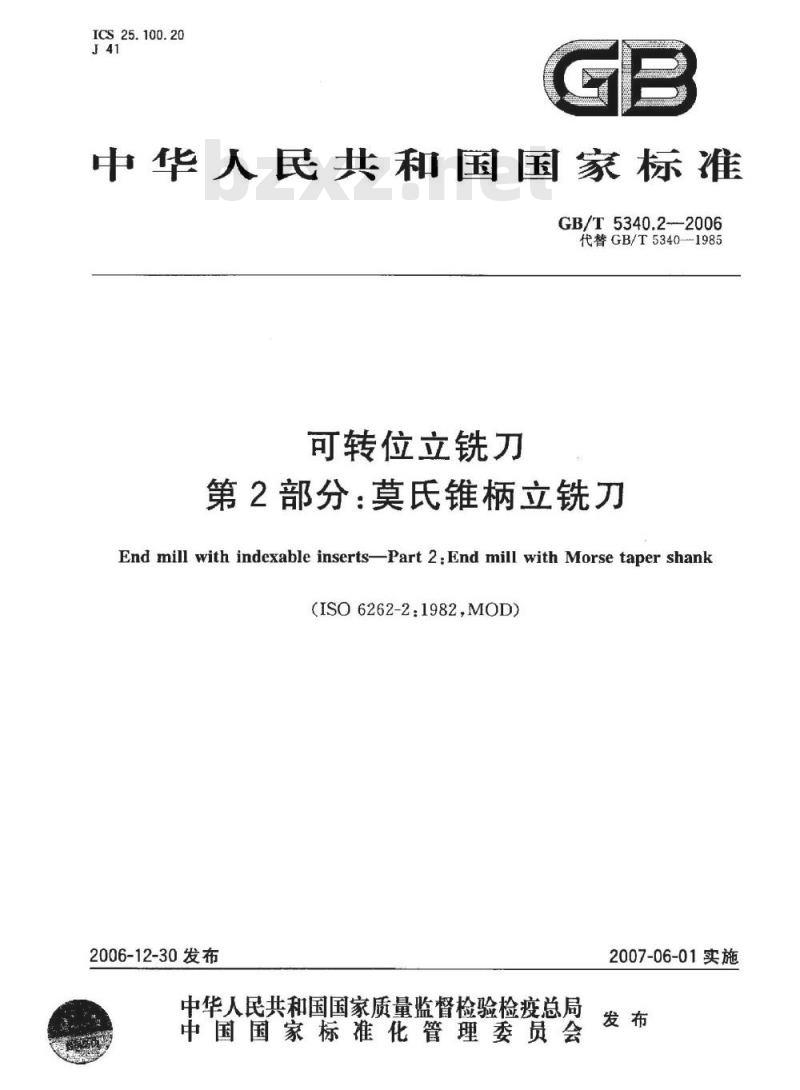

【国家标准(GB)】 可转位立铣刀 第2部分:莫氏锥柄立铣刀

ICS25.100.20
中华人民共和国国家标准
GB/T5340.2-2006
代替GB/T5340-1985
可转位立铣刀
第2部分：莫氏锥柄立铣刀
End mill with indexable inserts-Part 2:End mill with Morse taper shank(ISO6262-2:1982,MOD)
2006-12-30发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2007-06-01实施

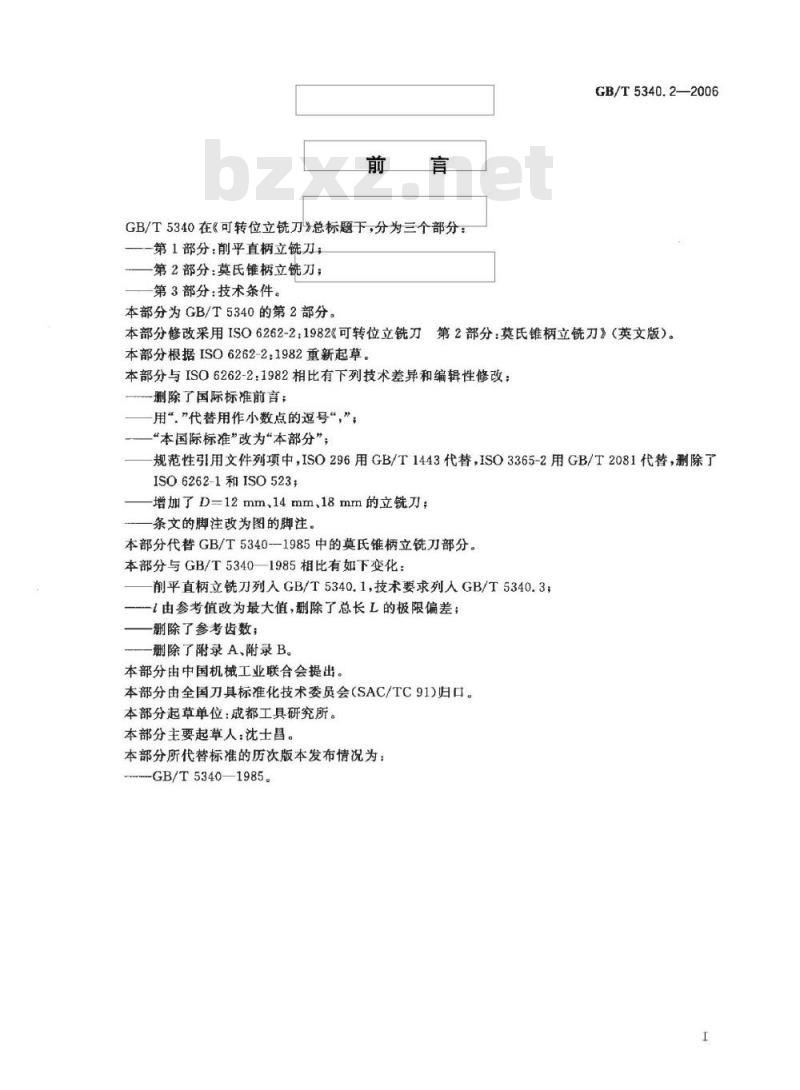

GB/T5340在《可转位立铣刀》总标题下，分为三个部分：第1部分：削平直柄立铣刀；
第2部分：莫氏锥柄立铣刀；
第3部分：技术条件。
本部分为GB/T5340的第2部分。
GB/T5340.2—2006
本部分修改采用ISO6262-2：1982《可转位立铣刀第2部分：莫氏锥柄立铣刀》（英文版）。本部分根据ISO6262-2：1982重新起草。本部分与ISO6262-2：1982相比有下列技术差异和编辑性修改：删除了国际标准前言；
用“\代替用作小数点的逗号“，”，“本国际标准”改为“本部分”；规范性引用文件列项中，ISO296用GB/T1443代替，ISO3365-2用GB/T2081代替，删除了ISO6262-1ISO523；
增加了D=12mm，14mm，18mm的立铣刀；条文的脚注改为图的脚注。
本部分代替GB/T53401985中的莫氏锥柄立铣刀部分。本部分与GB/T5340—1985相比有如下变化：前平直柄立铣刀列入GB/T5340.1，技术要求列入GB/T5340.3；1由参考值改为最大值，删除了总长L的极限偏差；删除了参考齿数；
删除了附录 A、附录 B。
本部分由中国机械工业联合会提出本部分由全国刀具标准化技术委员会（SAC/TC91)归口。本部分起草单位：成都工具研究所。本部分主要起草人：沈士昌。
本部分所代替标准的历次版本发布情况为：GB/T5340—1985。

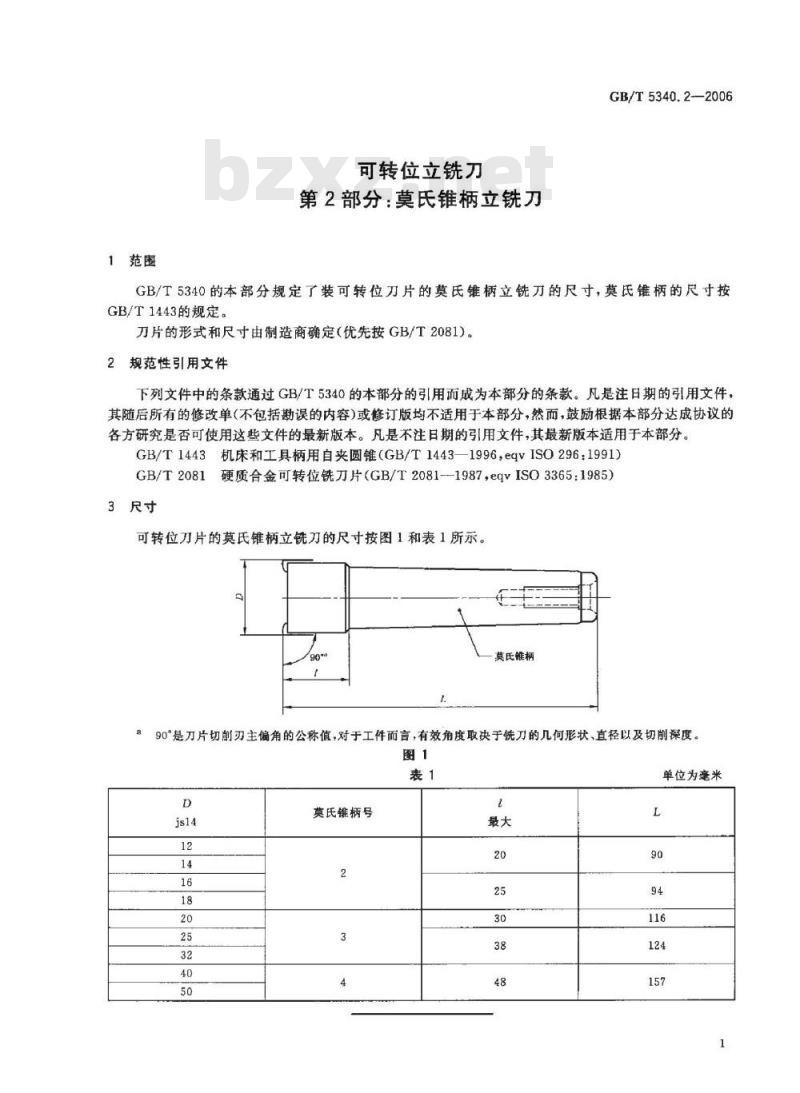

1范围
可转位立铣刀
第2部分：莫氏锥柄立铣刀
GB/T5340.2-2006
GB/T5340的本部分规定了装可转位刀片的莫氏锥柄立铣刀的尺寸，莫氏锥柄的尺寸按GB/T1443的规定。
刀片的形式和尺寸由制造商确定（优先按GB/T2081）。2规范性引用文件
下列文件中的条款通过GB/T5340的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T1443机床和工具柄用自夹圆锥（GB/T1443—1996，eqvISO296：1991）GB/T2081
3尺寸
硬质合金可转位铣刀片（GB/T2081-1987，eqvIS03365：1985）可转位刀片的莫氏锥柄立铣刀的尺寸按图1和表1所示。莫氏锥柄
90°是刀片切削刃主偏角的公称值，对于工件而言，有效角度取决于铣刀的几何形状，直径以及切削深度。图1
莫氏锥柄号
单位为毫米免费标准bzxz.net
GB/T5340.2-2006

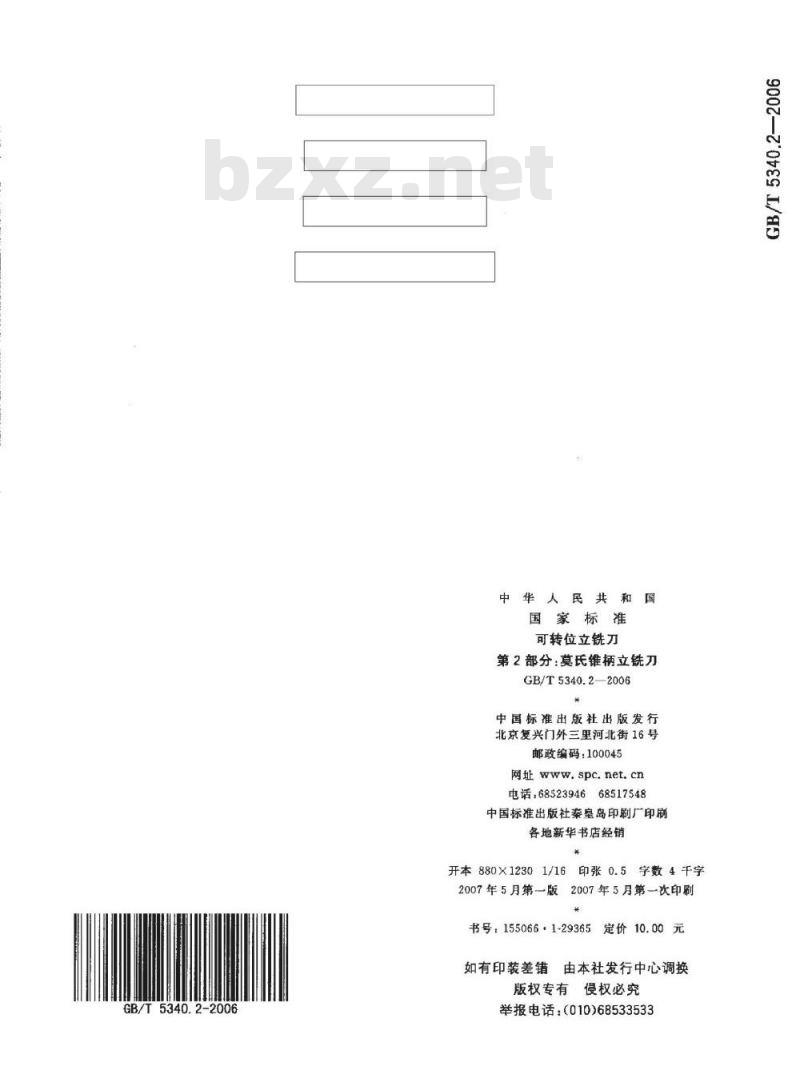

中华人民共和国
国家标准
可转位立铣刀
第2部分：莫氏锥柄立铣刀
GB/T5340.2—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5
字数4千字
2007年5月第一版2007年5月第一次印刷*
书号：155066·1-29365定价10.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
