【国家标准(GB)】 软质复合塑料材料剥离试验方法

1主题内容bzxz.net

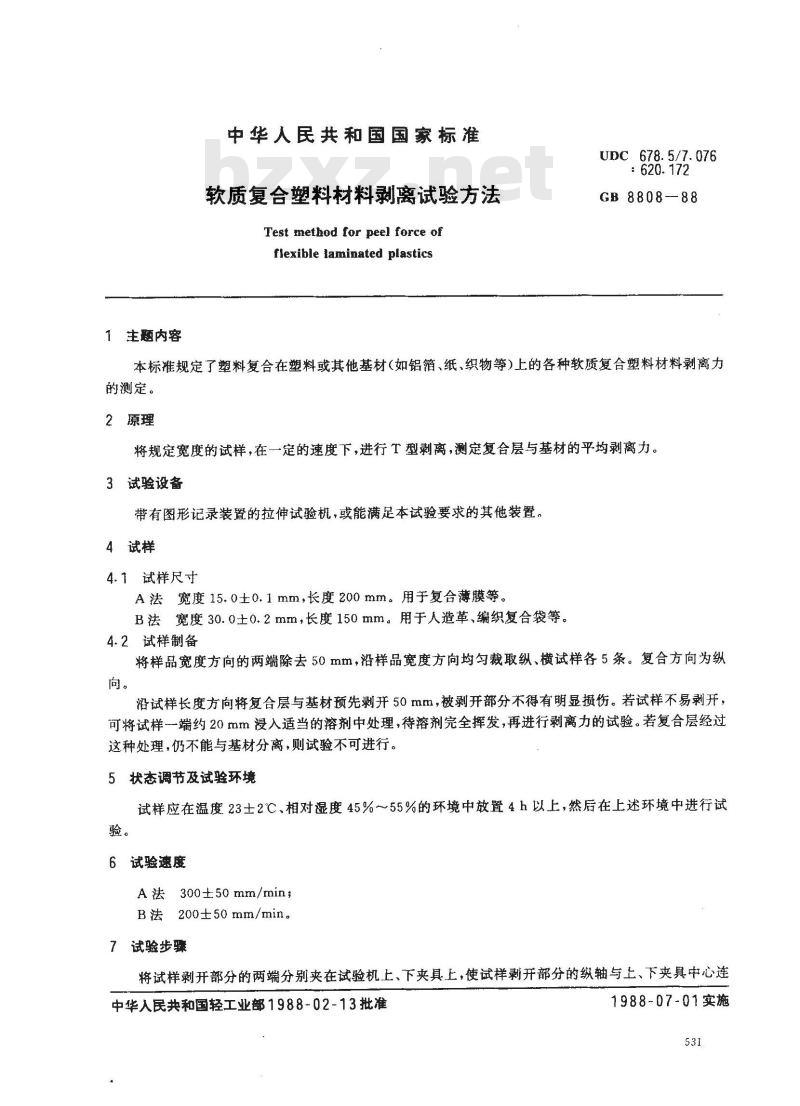

中华人民共和国国家标准
软质复合塑料材料剥离试验方法Test method for peel force offlexible laminated plastics
UDC 678.5/7.076
: 620.172
GB8808-88
本标准规定了塑料复合在塑料或其他基材（如铝箔、纸、织物等）上的各种软质复合塑料材料剥离力的测定。
2原理
将规定宽度的试样，在一定的速度下，进行T型剥离，测定复合层与基材的平均剥离力。3试验设备
带有图形记录装置的拉伸试验机，或能满足本试验要求的其他装置。4试样
4.1试样尺寸
A法宽度15.0土0.1mm，长度200mm。用于复合薄膜等。B法宽度30.0士0.2mm，长度150mm。用于人造革、编织复合袋等。4.2试样制备
将样品宽度方向的两端除去50mm，沿样品宽度方向均匀裁取纵、横试样各5条。复合方向为纵向。
沿试样长度方向将复合层与基材预先剥开50mm，被剥开部分不得有明显损伤。若试样不易剥开，可将试样一端约20mm浸入适当的溶剂中处理，待溶剂完全挥发，再进行剥离力的试验。若复合层经过这种处理，仍不能与基材分离，则试验不可进行。5状态调节及试验环境
试样应在温度23士2℃、相对湿度45%～55%的环境中放置4h以上，然后在上述环境中进行试验。
6试验速度
A法300±50mm/min;
B法200±50mm/min。
7试验步骤
将试样剥开部分的两端分别夹在试验机上、下夹具上，使试样剥开部分的纵轴与上、下夹具中心连中华人民共和国轻工业部1988-02-13批准1988-07-01实施

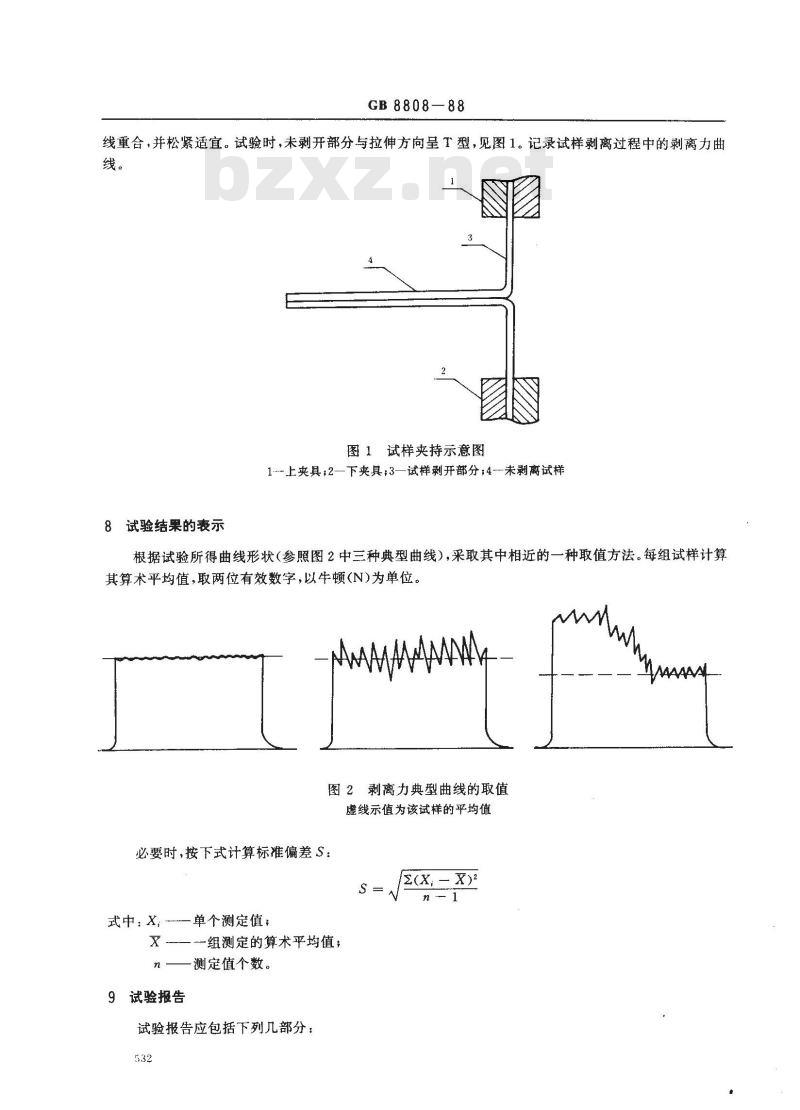

GB8808—88
线重合，并松紧适宜。试验时，未剥开部分与拉伸方向呈T型，见图1。记录试样剥离过程中的剥离力曲线。
图1试样夹持示意图
1-上夹具；2—下夹具;3—试样剥开部分；4—未剥离试样8试验结果的表示
根据试验所得曲线形状（参照图2中三种典型曲线），采取其中相近的一种取值方法。每组试样计算其算术平均值，取两位有效数字，以牛顿(N)为单位。MW
图2剥离力典型曲线的取值
虚线示值为该试样的平均值
必要时，按下式计算标准偏差S：S
式中：X，一单个测定值；
——一组测定的算术平均值；
测定值个数。
9试验报告
试验报告应包括下列几部分：
E(X, - X)2
所测样品的品种、复合工艺；
状态调节及试验环境；
试样宽度、试验速度；

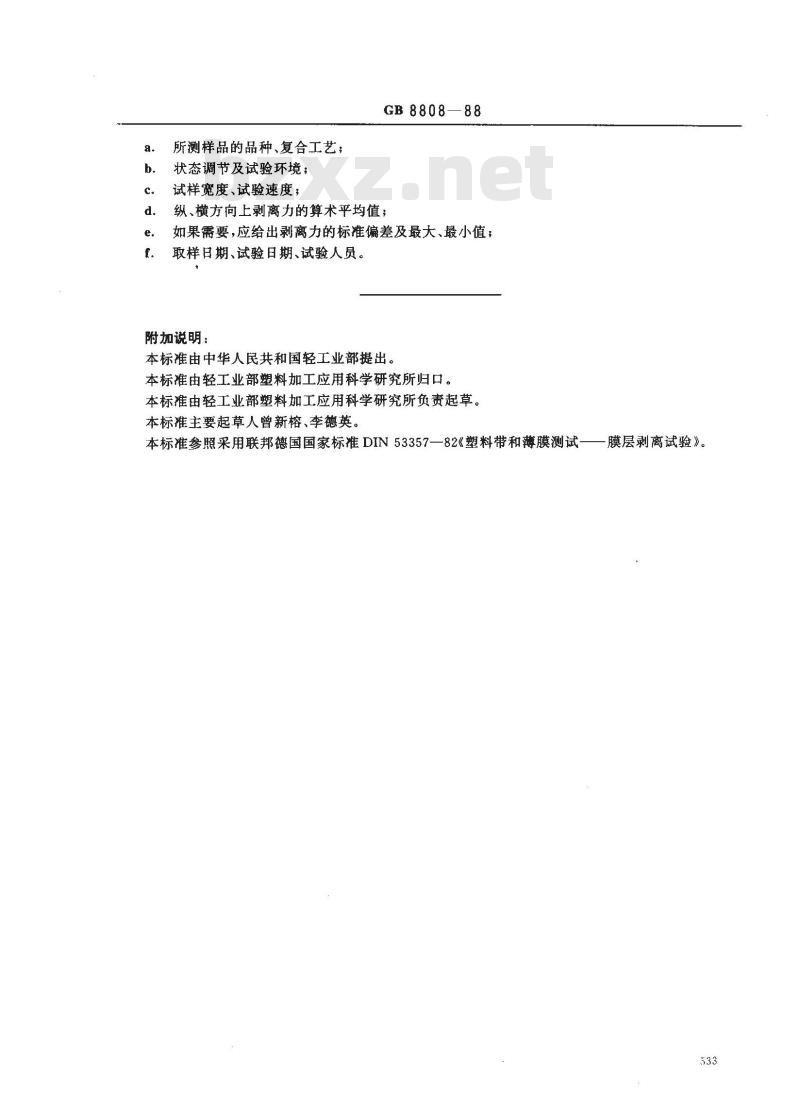

GB8808—88
纵、横方向上剥离力的算术平均值；如果需要，应给出剥离力的标准偏差及最大、最小值；取样日期、试验日期、试验人员。附加说明；
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由轻工业部塑料加工应用科学研究所负责起草。本标准主要起草人曾新榕、李德英。本标准参照采用联邦德国国家标准DIN53357—82《塑料带和薄膜测试膜层剥离试验》。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
