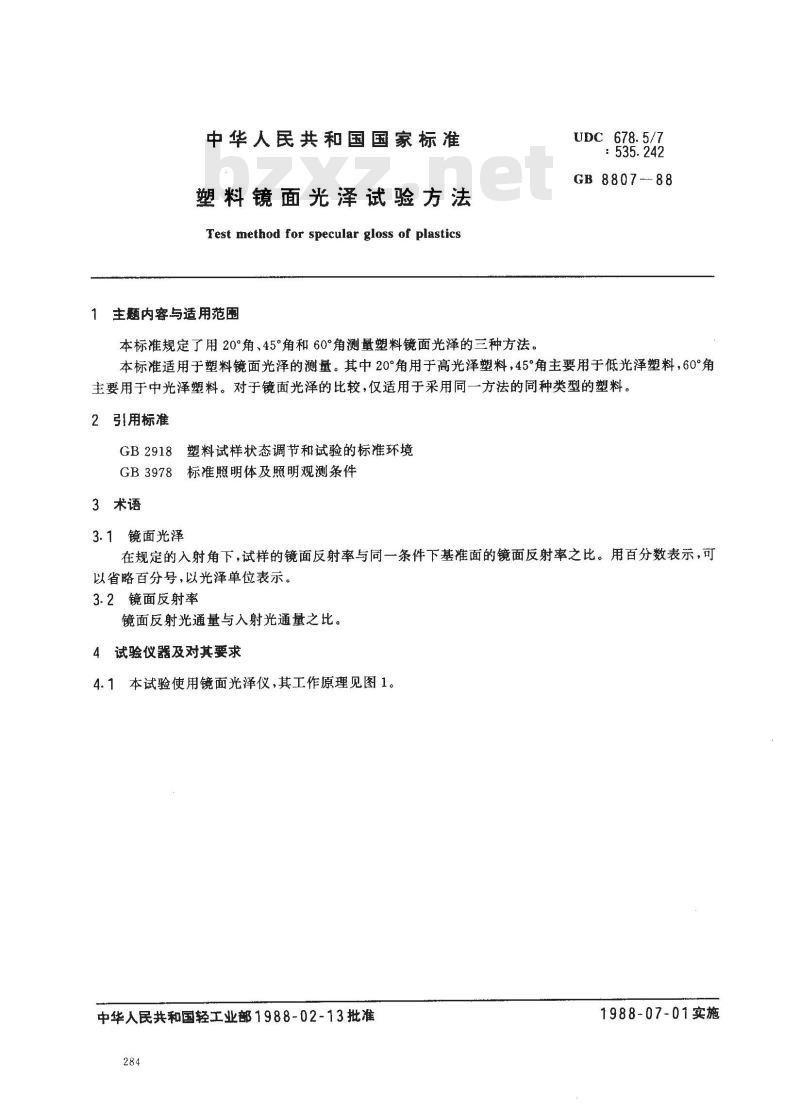

【国家标准(GB)】 塑料镜面光泽试验方法

中华人民共和国国家标准
塑料镜面光泽试验方法
Test method for specular gloss of plastics主题内容与适用范围
本标准规定了用20°角、45°角和60°角测量塑料镜面光泽的三种方法。UDC 678.5/7
GB 8807-88
本标准适用于塑料镜面光泽的测量。其中20°角用于高光泽塑料，45°角主要用于低光泽塑料，60°角主要用于中光泽塑料。对于镜面光泽的比较，仅适用于采用同一方法的同种类型的塑料。2引用标准
GB2918塑料试样状态调节和试验的标准环境GB3978标准照明体及照明观测条件3术语
3.1镜面光泽
在规定的入射角下，试样的镜面反射率与同一条件下基准面的镜面反射率之比。用百分数表示，可以省略百分号，以光泽单位表示。3.2镜面反射率
镜面反射光通量与入射光通量之比。4试验仪器及对其要求
4.1本试验使用镜面光泽仪，其工作原理见图1。中华人民共和国轻工业部1988-02-13批准284
1988-07-01实施
GB8807-88
图1镜面光泽仪光路示意图
1—接收器；2--接收器光阑；3—视见函数修正滤光片，4—接收透镜；5--入射透镜；6—光源光阑；7-聚光透镜；8—光源光谱修正滤光片；9—光源4.1.1几何条件
4.1.1.1入射光束光轴和镜面反射光束光轴位于法线两侧的同一平面内，且与法线构成相等的角度。4.1.1.2接收应在镜面反射方向上。4.1.1.3当一块基准板放在试样位置时，光源图象应在接收器光阑的中心形成。4.1.1.4光源光阑与接收器光阑的几何角度及公差应符合表1规定。表1
入射角
20.0±0.1
45.0±0.1Www.bzxZ.net
60.0±0.1
在测量面内
0.75±0.25
0.75±0.25
光源光阑
在垂直测量面内
不大于3.0
不大于3.0
4.1.1.5在4.1.1中规定的立体角内的光束不应有光晕接收器光阑
在测量面内
1.80±0.05
在垂直测量面内
10.0±0.2
11.7±0.2
4.1.1.6：光源应符合GB3978中标准照明体C或Ds5的光谱条件；接收器的光谱响应应再现标准光效率函数 Va)。
4.1.2精度
一光泽单位。
4.1.3重复性
不大于一光泽单位。
4.1.4再现性
不大于三光泽单位。
4.2薄膜试样的固定装置
任何薄膜必须固定在能使它保持平展、没有伸长的此装置上。4.2.1真空板（见图2）：通过橡胶管和真空泵或真空导管相联，利用阀门限制其真空度，真空度由真空表测得。

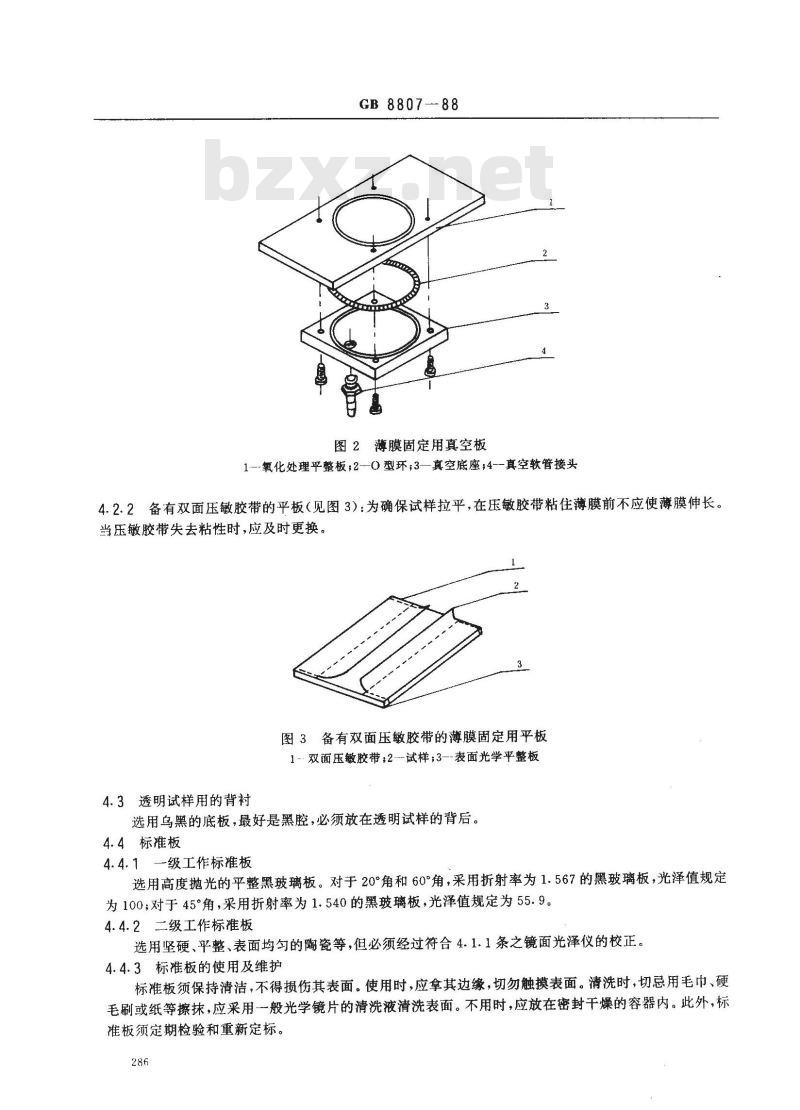

GB 8807-88
图2薄膜固定用真空板
1---氧化处理平整板，2--0型环；3—真空底座；4-—真空软管接头4.2.2备有双面压敏胶带的平板（见图3）：为确保试样拉平，在压敏胶带粘住薄膜前不应使薄膜伸长。当压敏胶带失去粘性时，应及时更换。图3备有双面压敏胶带的薄膜固定用平板1双面压敏胶带;2--试样;3--表面光学平整板4.3透明试样用的背衬
选用乌黑的底板，最好是黑腔，必须放在透明试样的背后。4.4标准板
4.4.1一级工作标准板
选用高度抛光的平整黑玻璃板。对于20°角和60°角，采用折射率为1.567的黑玻璃板，光泽值规定为100；对于45°角，采用折射率为1.540的黑玻璃板，光泽值规定为55.9。4.4.2二级工作标准板
选用坚硬、平整、表面均匀的瓷等，但必须经过符合4.1.1条之镜面光泽仪的校正。4.4.3标准板的使用及维护
标准板须保持清洁，不得损伤其表面。使用时，应拿其边缘，切勿触摸表面。清洗时，切忌用毛巾、硬毛刷或纸等擦抹，应采用一般光学镜片的清洗液清洗表面。不用时，应放在密封干燥的容器内。此外，标准板须定期检验和重新定标。
5试样及其制备
GB 8807--88
5.1试样表面应光滑平整，无脏物、划伤等缺陷。试样应在不同部位裁取，其尺寸为100mm×100mm。试验中每组试样应不少于3个。
5.2试样状态调节和试验环境
按GB2918中的常温、常湿进行。6试验步骤
试验中必须对镜面光泽仪进行校正。首先，对一级工作标准板定标，然后，检验二级工作标准板的镜面光泽。如果二级工作标准板的测量读数超过其标称值一个光泽单位，那末，该镜面光泽仪必须由制造厂调整后，方能使用。
漫射校正
仅在制造厂和用户协商一致情况下采用。进行此项校正时，入射光束以45°角方向照射试样，0°角方向接收。测得的反射值乘以百分因子(表2)，即为光泽校正值。表2
20°角
45°角
60°角
8结果的计算和表示
8.1测量结果以一组试样的算术平均值表示，精确到0.1光泽单位。8.2标准偏差值S按下式计算：
式中：X一每个试样测定值；
x——组试样测定结果的算术平均值；n
测定的试样个数。
9试验报告
试验报告包括下列内容：
塑料名称、规格、生产厂，
试样的表面状态；
试样的制备方法；
薄膜试样固定装置；
采用的方法（20°角、45°角或60°角）；状态调节和试验环境；
镜面光泽标准板；
镜面光泽算术平均值；
必要时给出标准偏差；
E(X -x)2
百分因子

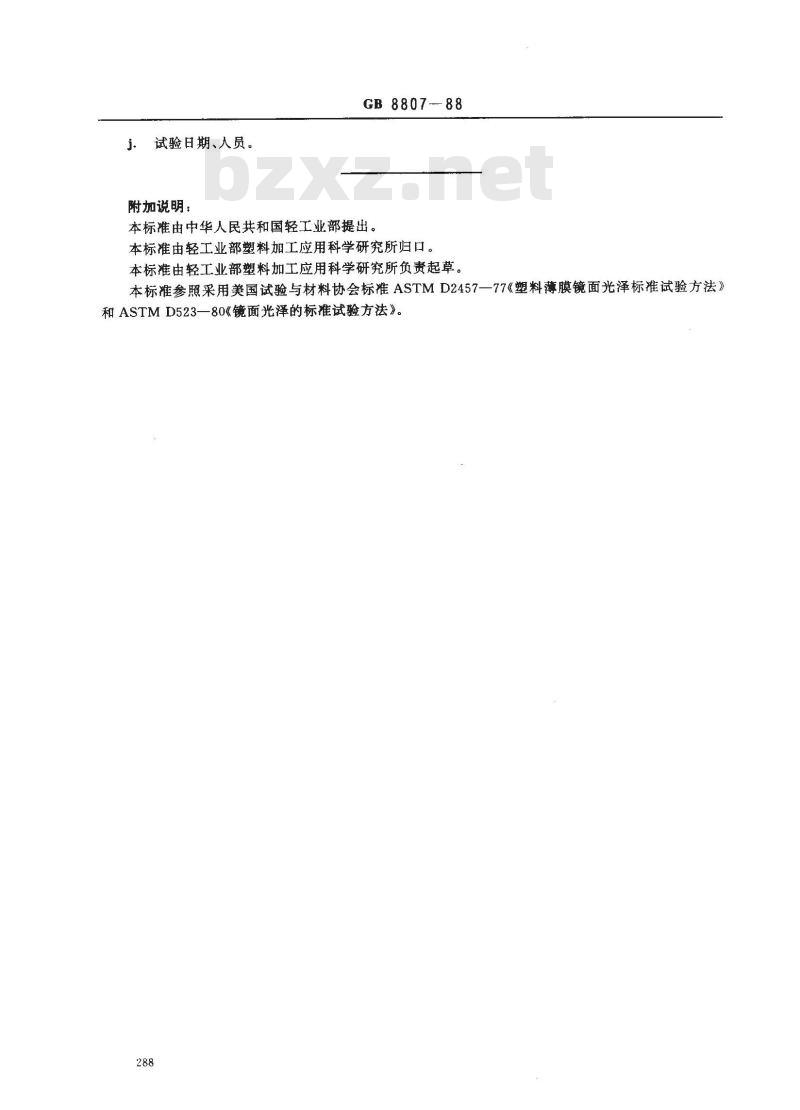

试验日期、人员。
附加说明：
8807-88
本标准由中华人民共和国轻工业部提出。本标准由轻工业部塑料加工应用科学研究所归口。本标准由轻工业部塑料加工应用科学研究所负责起草。本标准参照采用美国试验与材料协会标准ASTMD2457一77《塑料薄膜镜面光泽标准试验方法》和ASTMD523—80《镜面光泽的标准试验方法》。288
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
